Informatie voor de installateur
Montage en elektrische aansluiting
GEVAAR!
Elektrische schok bij aanraking van spanningvoerende delen. Een elektrische schok
kan de dood tot gevolg hebben.
Schakel het apparaat met alle bijbehorende zekeringautomaten spanningsloos voor
aanvang van werkzaamheden. Dek spanningvoerende delen in de omgeving af!
De netspanningsaders moeten bij aansluiting zodanig met een kabelbinder worden
gezekerd, dat ze zich ook in geval van storing (bijvoorbeeld als er een netspan-
ningsader losraakt uit de klem) niet naar secundaire aansluitingen kunnen ver-
plaatsen.
Apparaat aansluiten en monteren
i
Let op
Monteer het apparaat op ooghoogte om het optimaal te kunnen aflezen.
Zorg voor voldoende koeling. Dek ventilatieopeningen niet af.
Breng de inbouwdoos horizontaal in de wand aan.
i
Let op
Neem de montagehandleiding van de inbouwdoos in acht.
Voer de voedingskabel en de Ethernetkabel door de doorvoeren van de inbouwdoos
heen.
AC 230 V montage
Isoleer de voedingskabel.
Sluit de 230 V AC leiding van de voeding aan op de aansluitklem in de inbouwdoos.
Leid de voeding van de aansluitklem van de inbouwdoos naar de 230 V AC-aansluiting
van de Control 19 Client 2 (afbeelding 4).
Sluit de Ethernetkabel op de RJ45-aansluiting van de Control 19 Client 2 aan.
Monteer de Control 19 Client 2 in de inbouwdoos.
Plaats het designafdekraam in de daarvoor bedoelde bevestigingen (13) en schuif het
voorzichtig omlaag (afbeelding 1 en afbeelding 2).

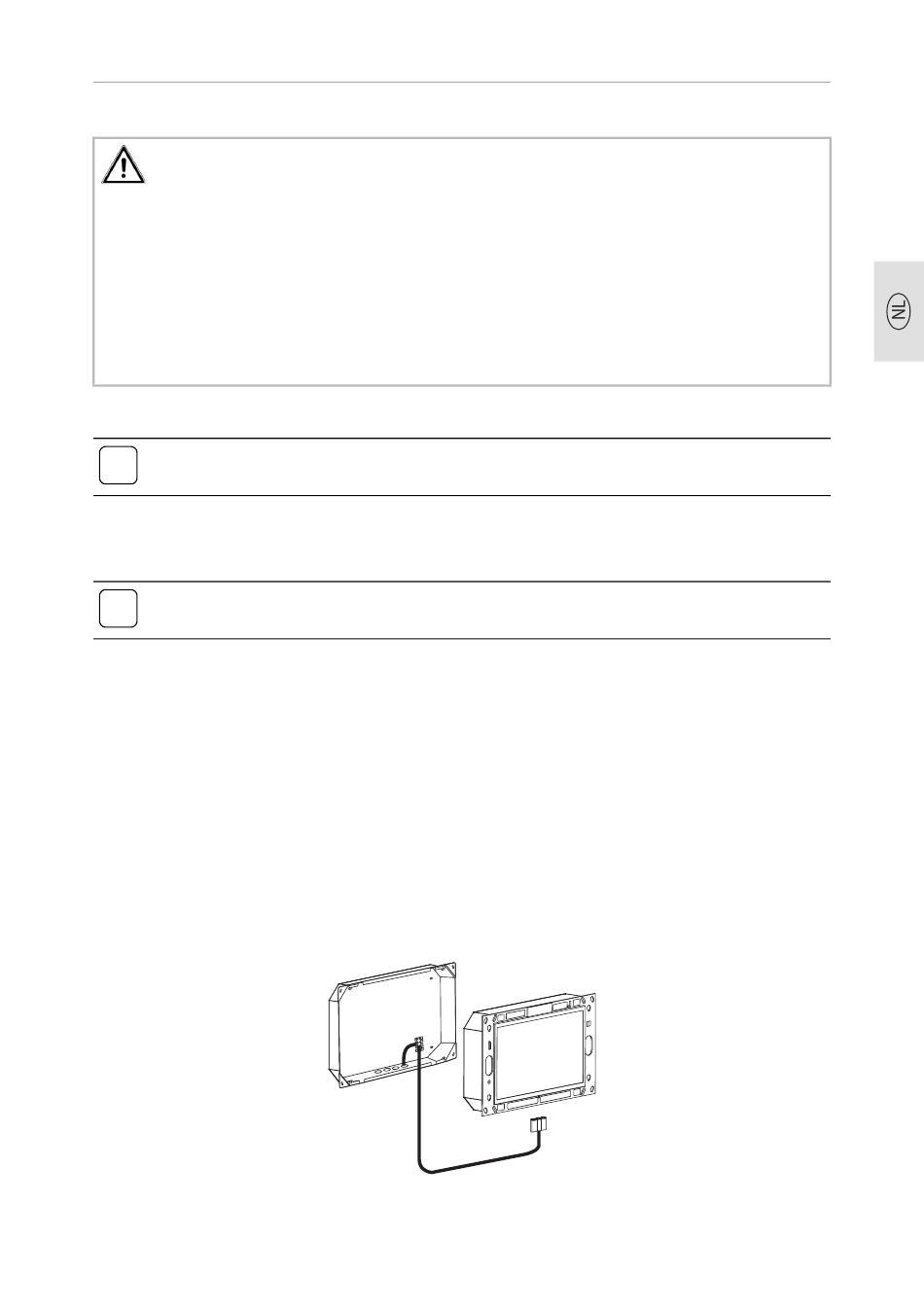

Afbeelding 4: De voeding van de Control 19 Client 2
