HB D20 S
NL
DE BRANDERS AANSTEKEN
•
Om een van de branders aan te steken draait u de desbetreffende knop tegen de klok in op de stand van de grootste
vlam
.
•
Druk de knop tegen het bedieningspaneel om de brander aan te steken.
•
Nadat de brander aangestoken is, moet u de knop nog ongeveer 5 seconden ingedrukt houden om het thermokoppel
warm te laten worden.
De beveiliging waarmee de brander is uitgerust zal het gas afsluiten als de brander per ongeluk uitgaat (door tocht,
tijdelijk onderbeken van de gastoevoer, gemorste vloeistoffen etc.).
•
De knop mag niet langer dan 15 sec. ingedrukt worden gehouden. Als de brander na deze tijd niet blijft
branden, wacht dan minstens een minuut voordat u hem opnieuw probeert aan te steken.
-
De brander zou uit kunnen gaan wanneer de knop losgelaten wordt. Dit wil zeggen dat het thermokoppel nog niet
warm genoeg is.
In dat geval moeten de bovenstaande handelingen worden herhaald.
PRAKTISCHE WENKEN VOOR HET GEBRUIK VAN DE BRANDERS
Voor een beter rendement van de branders is het raadzaam
de volgende regels in acht te nemen:
-
Gebruik pannen die bij de branders passen (zie de tabel
rechts).
-
Gebruik alleen pannen met een platte bodem.
-
Gebruik de juiste hoeveelheid water voor het koken van
voedsel, en houd het deksel op de pan.
5019 619 01055
Om uw kookplaat naar volle tevredenheid te kunnen gebruiken, wordt u verzocht deze instructies zorgvuldig door te lezen en te bewaren voor raadpleging in de toekomst.

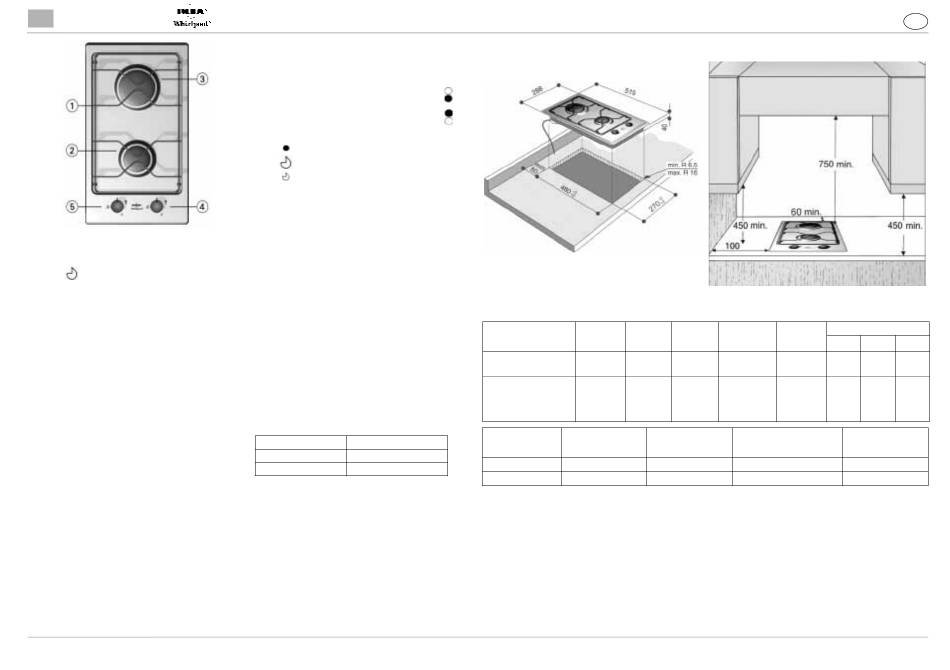

PRODUCTINFORMATIEBLAD
Verwijderbare pannenroosters
1.
2.
Halfsnelle brander
Snelle brander
3.
Bedieningsknop voor de halfsnelle brander
4.
Bedieningsknop voor de snelle brander
5.
Symbolen
Gaskraan gesloten
Grootste vlam
Kleinste vlam
Brander
Pan Ø
Snelle brander
van 24 tot 26 cm
halfsnelle brander
van 16 tot 22 cm
MATEN EN AFSTANDEN DIE IN ACHT MOETEN WORDEN GENOMEN (mm)
OPMERKING: als er een wasemkap boven de kookplaat wordt geïnstalleerd, zie dan de bij de wasemkap
geleverde instructies voor de juiste afstand.
SPROEIERTABEL
Soort gas dat gebruikt wordt Type brander
Ø sproeier
AARDGAS
snel
132
halfsnel
100
(Methaan)
G25
VLOEIBAAR
GAS
snel
87
halfsnel
67
(Butaan)
G30
(Propaan)
G31
Soort gas
Configuratie
Nominaal thermisch
dat gebruikt wordt
model 2 branders
vermogen kW
G25 25 mbar
1R - 1SR
4,65
G30-G31 30 mbar
1R - 1SR
4,65
ELEKTRISCHE VOEDING: 230 V - 50 Hz
CATEGORIE II2L3B/P
Nominaal
Nominaal
Verminderd
thermisch
verbruik
thermisch
min.
vermogen kW
vermogen kW
3,00
333 l/h
0,60
20
1,65
183 l/h
0,35
3,00
218 g/h
0,60
25
1,65
120 g/h
0,35
Totaal nominaal
Lucht die nodig is (m
verbruik
voor verbranding van 1
3
m
516 l/h
8,187
338 g/h
30,94
NL
Gasdruk (mbar)
nom.
Max.
25
30
30
35
3
)
gas
