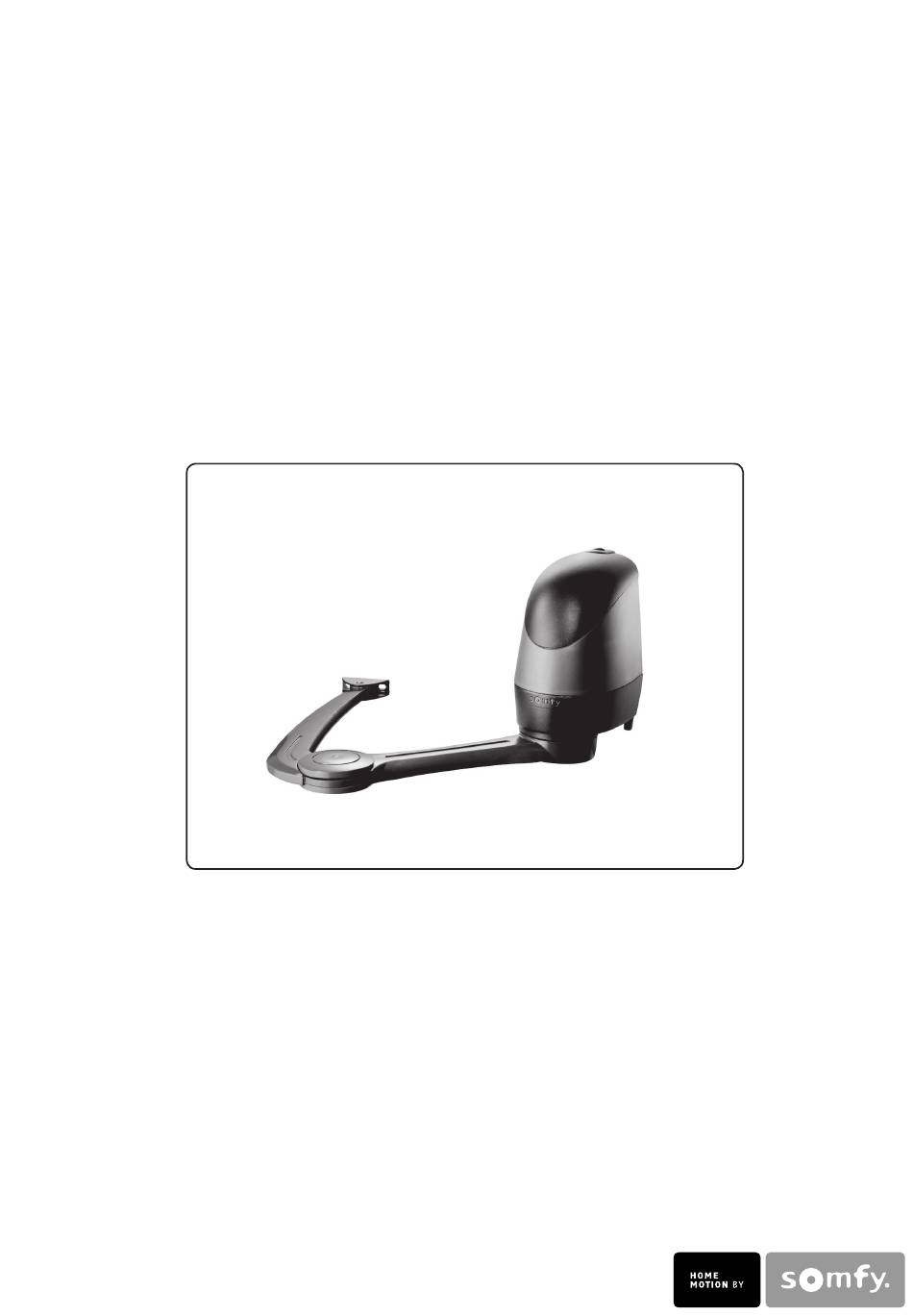

- Pagina 1 INSTALLATIEGIDS 5103975A...
- Pagina 3 INHOUD ALGEMEEN ___________________________________________________________________________ 2 VEILIGHEID ___________________________________________________________________________ 2 Veiligheidsvoorschriften PRODUCTBESCHRIJVING _______________________________________________________________ 3 Tekening van het product Afmetingen van de motor (in mm) Standaard installatie Technische gegevens Beschrijving van de werking van de LED's VOOR DE INSTALLATIE TE CONTROLEREN PUNTEN ________________________________________ 5 Palen Versterkingen Toepassingsgebied...
- Pagina 4 Elke vorm van gebruik dat buiten het door Somfy gedefinieerde toepassingsgebied valt, is niet toegestaan. Hierdoor en door het negeren van de instructies in deze handleiding, vervallen iedere aansprakelijkheid en garantie van Somfy.
- Pagina 5 PRODUCTBESCHRIJVING Tekening van het product Motor Schroefkabelklem Arm motor Aardingsschroef Arm van de vleugel Aardingsring Gaffel van hek Ringetje 12x27 flens Elektronische unit Schroef van as / arm motor HM 10x40 Motorkap Schroef van aanslagafdekplaatje Schroef van motorkap Aanslagafdekplaatje Informatiekaart Schroef van aanslag Deksel van kap Aanslag (bovenkant + onderkant)
- Pagina 6 Afmetingen van de motor (in mm) 166.12 938.83 Standaard installatie Technische gegevens Netvoeding 230 V - 50/60 Hz Verbruikt vermogen in stand-by 4,5 W Max. verbruikt vermogen 600 W Gemiddeld aantal bewegingen per dag 20 cycli/dag Max. stuwkracht op 1,25 m <...
- Pagina 7 Beschrijving van de werking van de LED's Led 1 (On/Off) Uit: Electronica uitgeschakeld Brandt vast: Electronica ingeschakeld Knippert langzaam: Zwaar hek Knippert snel: Warme motor of kortsluiting op motoruitgang Led 2 (Auto) Uit: Sequentiële modus Brandt vast: Sequentiële modus + vertraging van het sluiten Knippert langzaam: Programmeren van de vertraging van het sluiten Led 3 (Warning)
- Pagina 8 VOORBEREIDEN EN BOREN VAN DE PALEN De aangegeven waarden gelden als de vleugels en hun scharnieren op één lijn liggen. Als de scharnieren verzet zijn, worden waarden van de maximale openingshoek van de vleugels kleiner. [1]. Meet maat A. [2]. Kies maat B in de tabel afhankelijk van de gewenste openingshoek. A (mm) α...
- Pagina 9 MONTEREN EN BEVESTIGEN VAN DE MOTOREN [1]. Open de bovenste kap met behulp van de meegeleverde speciale sleutel. [2]. Zet de 2 schroeven van de onderste kap los, verwijder hem. Informatiekaart: gebruik voor meer duidelijkheid een onuitwisbare viltstift. [3]. Bevestig de motor en zorg dat hij waterpas is. [4].
- Pagina 10 [5]. Ontgrendel de armen van de motoren met behulp van de knop op de bovenkant van de motor. : armen vergrendeld : handmatige werking Beweeg de armen in ontgrendelde stand langzaam, om beschadiging van de motoren te voorkomen. [6]. Druk goed op de arm van de motor en op het hek om te zorgen dat het hek goed sluit: - de arm van het hek moet volledig uitgevouwen zijn, - de bevestigingspoot moet goed tegen de versterking drukken,...
- Pagina 11 INSTALLEREN VAN DE INGEBOUWDE AANSLAG VAN DE OPENING [1]. Open het hek met de hand tot de gewenste openingsstand α. α [2]. Installeer de aanslag aan de kant van het hek, tegen opstaande rand de motor. Zet de aanslag niet vast. [3].
- Pagina 12 ELEKTRISCHE VERBINDINGEN Plaatsen van de draaddooorvoeren Monteer de draaddoorvoeren op de twee motoren. Aansluiten van de twee motoren De motor M1 bedient het hek dat als eerste opengaat en als laatste sluit en dat opengaat voor de voetgangersopening. [1]. Bepaal, met gesloten hek, de plaats van de motor M1 door te kijken wel M1 est à...
- Pagina 13 Vergrendelen van de armen [1]. Sluit de twee vleugels en blokkeer de armen door op ze te drukken. [2]. Draai de vergrendelingshendel van de motoren in de vergrendelingsstand...
- Pagina 14 SNEL IN BEDRIJF STELLEN Programmeren van de zenders De zenders kunnen geprogrammeerd worden voor een werking van het hek met alleen totaal openen of met voetgangersopening of totaal openen: Alleen totaal openen: - een korte of lange druk op de zender zorgt voor het systematisch openen van de 2 vleugels Voetgangers of totaal openen: - een korte druk op de zender zorgt voor het openen van een enkel hek voor de toegang van voetgangers - een lange druk op de zender zorgt voor het totaal openen van de twee hekken.
- Pagina 15 GEBRUIK Naargelang de uitgevoerde programmering van de zender, kan het hek alleen totaal openen (modus alleen Totaal openen), of voor voetgangersopening of totaal (modus Voetgangersopening of totaal). De motorisatie kan werken in de sequentiële modus of in de modus automatische sluiting. Sequentiële modus: Het na elkaar indrukken van een geprogrammeerde toets van de zender zorgt voor de volgende werking van het hek: Openen, Stop, Sluiten, Stop, Openen ...
- Pagina 16 AANSLUITEN VAN DE RANDORGANEN Aansluiten van de foto-elektrische cellen De aansluiting van de foto-elektrische cellen is verplicht voor het gebruik van de motorisatie in de modus Automatisch sluiten. Verwijder de brug tussen de klemmen 3 en 4 voordat u de cellen aansluit. Foto-elektrische cellen - 1 set TX: Zendcel RX: Ontvangstcel...
- Pagina 17 Buitenantenne Oranje licht 5 mm 15 mm Contactslot Intercom...
- Pagina 18 Noodaccu Minimum oplaadtijd voor eerste gebruik: 48 u Zelfstandigheid: 10 cycli continu of 24 uur op een hek dat perfect onderhouden is Levensduur: 3 jaar (breng de gebruikte accu naar een speciaal inzamelpunt) Als de stroom uitvalt en de noodaccu niet opgeladen is, dan kunt u uw hek niet openen.
- Pagina 19 DIAGNOSE EN OPLOSSING Led 1, Led 2, Led 3 en Led 4 onder het deksel van de motorkap geven aanwijzingen bij een storing. Problemen Oplossingen Led 1 brandt niet bij het inschakelen van de - Controleer de netvoeding. spanning - Controleer de voedingskabel - Controleer de zekering Led 3 blijft permanent branden Het signaal geeft een storing van de cellen aan.
- Pagina 21 GEBRUIKSHANDLEIDING INHOUD ALGEMEEN ___________________________________________________________________________ 2 De wereld van Somfy Assistentie Conformiteitsverklaring VEILIGHEIDSVOORSCHRIFTEN ___________________________________________________________ 2 Waarschuwing Veiligheidsvoorschriften met betrekking tot het gebruik GEBRUIK EN WERKING _________________________________________________________________ 3 Standaard werking in sequentiële modus Werking met automatische sluiting Bijzondere functies Handmatig ontkoppelen RECYCLING ___________________________________________________________________________ 4...
- Pagina 22 Weten wie u bent, goed naar u luisteren, reageren op uw wensen, zo werkt Somfy. Voor alle informatie over het kiezen, kopen of installeren van systemen van Somfy, kunt u terecht bij uw Somfy installateur of rechtstreeks contact opnemen met een Somfy adviseur die voor u klaar staat om u begeleiden.
- Pagina 23 WERKING EN GEBRUIK Standaard werking in sequentiële modus Het hek werkt standaard in sequentiële modus. Naargelang de uitgevoerde programmering van de zenders door uw installateur, kan het hek alleen totaal openen (systematisch openen van de twee hekdelen), of totaal of gedeeltelijk openen (voetgangersmodus). In dat geval zorgt een lange druk op de toets van de zender voor het totaal openen en een korte druk voor het gedeeltelijk openen van het hek.
- Pagina 24 Gooi uw apparaat of gebruikte batterijen nooit weg met huishoudelijk afval. U heeft de verantwoording om al uw afval van elektronische en elektrische uitrustingen in te leveren bij een speciaal afvalpunt, zodat ze gerecycled worden. www.somfy.com SOMFY BELUX +32 (0) 2 712 07 70 SOMFY NETHERLANDS...
