E 170 / E 212 R1 / E 212 R / E 212 Symbolen en illustraties Symbolen en illustraties Waarschuwingen In deze handleiding zijn waarschuwingen opgenomen om u te attenderen op materiële schade en persoonlijk letsel. Lees deze waarschuwingen door en neem ze te allen tijde in acht. Volg alle maatregelen op die zijn gemarkeerd met het waarschuwings- symbool en waarschuwingswoord.

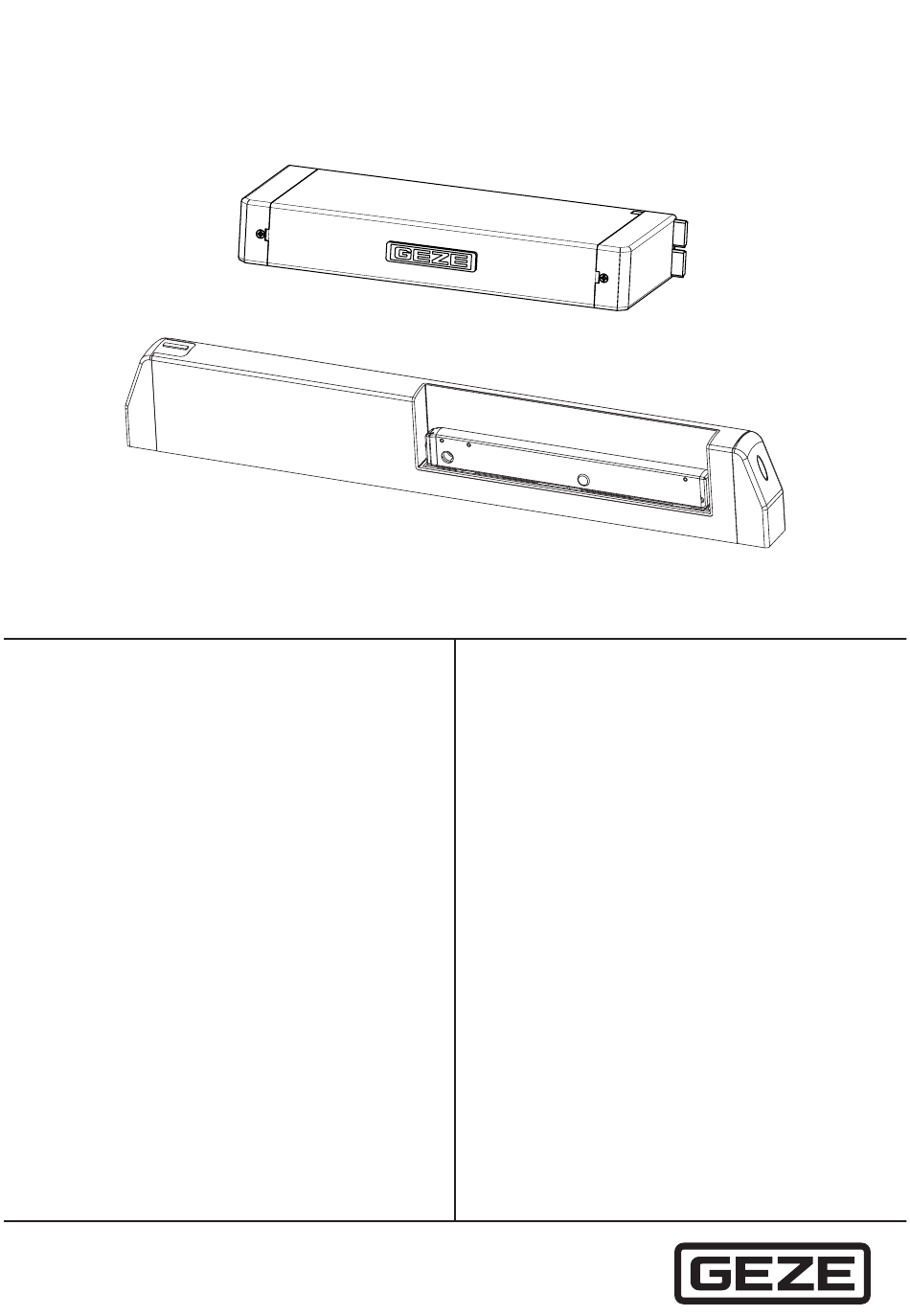

E 170 / E 212 R1 / E 212 R / E 212 Productbeschrijving De lineaire aandrijvingen (E 170 /230 V AC, E 170 /24 V DC, E 212 R1 / 230 V AC, E 212 R /230 V AC, E 212 /24 V DC) dienen voor het elektrisch gemotoriseerd openen en sluiten van ramen in het gevelbereik en het hellende gevelbereik met bovenraamsluitingen.
E 170 / E 212 R1 / E 212 R / E 212 Veiligheidsinstructies à ASR A1.6 “Ramen, bovenlichten, lichtdoorlatende wanden”. à VDE 0100, Deel 600 “Inrichten van laagspanningsinstallaties Deel 6. Controles”. à DIN EN 60335-1 “Veiligheid van elektrische apparaten voor huishou- delijk gebruik en soortgelijke doeleinden - Deel 1: Algemene eisen”.
Bij de montage op het volgende letten: à Bij kiepramen een geschikte valbeveiliging gebruiken (bijv. GEZE-vang- en schoonmaakschaar). à Door de combinatie met een BL-schaar, die voor schoonmaak- doeleinden uitgehaakt kan worden, dient hier een vang- en schoonmaakschaar gebruikt te worden.
E 170 / E 212 R1 / E 212 R / E 212 Aanleggen van leidingen en elektrische aansluiting Aanleggen van leidingen en elektrische aansluiting Voor werkzaamheden aan de elektrische installatie eerst de voedings- spanning (net en accu) onderbreken en de spanningsvrijheid controleren. De elektrische aansluiting op de netspanning door een erkende elektri- cien waarborgen.
Aanleggen van leidingen en elektrische aansluiting E 170 / E 212 R1 / E 212 R / E 212 6. 1 Elektrische aansluiting Gevaar door elektrische stroom! GEVAAR! Bij het aansluiten van de aandrijving controleren of de aansluitklemmen niet onder stroom staan! E 170 / 230 V E 170 /24V E 170...
2,5 m gecontroleerd en uitgevoerd worden. Een maatregel is bijv. het gebruik van een vooraf ingestelde Uit-schake- laar (bijv. de GEZE ventilatieschakelaar LTA-LSA mat.nr. 118476). Bij kin- deren of personen met een beperkt beoordelingsvermogen moet een vooraf ingestelde Uit-sleutelschakelaar worden gebruikt (bijv. GEZE mat.
E 170 / E 212 R1 / E 212 R / E 212 Onderhoud GEZE schrijft een regelmatig onderhoud (ten minste 1x per jaar) voor. Dit onderhoud moet door een deskundige worden uitgevoerd. Daarbij moet zowel de werking als de toestand van het mechanisme (onbalans of tekenen van slijtage, beschadiging van bevestigingsonderdelen) evenals de elektrische aansluitingen gecontroleerd worden.
E 170 / E 212 R1 / E 212 R / E 212 Technische gegevens 10. 1 Technische gegevens E 170 Hoofdmaten Mechanische gegevens E 170 /230 V AC E 170 /24 V DC Max. trek- en drukkracht [N] 1500 1500 Slagsnelheid [mm/s]...
Technische gegevens E 170 / E 212 R1 / E 212 R / E 212 10.2 Technische gegevens E 212 Hoofdmaten Mechanische gegevens E 212 R1 230 V / E 212 /24 V DC E 212 R 230 V AC Max.
E 170 / E 212 R1 / E 212 R / E 212 Slag-/eindpositie-instelling Slag-/eindpositie-instelling 11. 1 E 170 Zie montagehandleiding ID 128689 (40422-9-0950). 11.2 E 212 LED (groen) Instelschroef slag De slag is af fabriek op 52 mm ingesteld. Slag overeenkomstig slag schuifbeslagsysteem instellen en controleren.
Pagina 14
E 170 E 212 R1 230V 4 x 1,5 mm LTA-LSA (ID: 118476) Specificatie 3 x 1,5 mm 230 V AC 230 V AC 230 V AC GN/YE...
Pagina 15
E 212 R 5 x 1,5 mm LTA-230 (ID: 118474) 5 x 1,5 mm Specificatie 3 x 1,5 mm 230 V AC 230 V AC 230 V AC 230 V AC 230 V AC GN/YE A-II...
Pagina 16
E 170 E 212 3 x 1,5 mm 24 V DC 24 V DC 24 V DC A-III...
