BEDIENUNGSANlEITUNG

SMP-125 USB KFZ-NETBOOK-WANDlER

Best.-Nr. 51 26 61

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt dient zur Spannungsversorgung von USB-Geräten und anderen elektrischen Geräten wie zum Beispiel

Laptops oder Netbooks, für die elf verschiedene Ausgangsspannungen zur Auswahl stehen. Die Stromaufnahme

des angeschlossenen Verbrauchers darf die maximale Ausgangsleistung des Produkts nicht übersteigen.

Die Spannungsversorgung des Produkts erfolgt über die Zigarettenanzünderbuchse eines Kraftfahrzeugs

(12 - 13,8 V/DC, Plus-Pol innen). Das Produkt verfügt über einen Kurzschluss- und Überladungsschutz. Ein Betrieb unter

widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

•

Nässe oder zu hohe Luftfeuchtigkeit

•

Staub und brennbare Gase, Dämpfe oder Lösungsmittel

Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen

Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller

hinterlegt.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht

gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts

führen. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die

Bedienungsanleitung genau durch und bewahren Sie diese für späteres Nachschlagen auf.

lIEFERUMFANG

•

KFZ-Netbook-Wandler

•

9 x Niederspannungsstecker

•

Schlüssel für Spannungseinstellung

•

Bedienungsanleitung

SICHERHEITSHINWEISE

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die

Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der

Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt

die Gewährleistung/Garantie.

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch

das Ausrufezeichen gekennzeichnet.

Personen / Produkt

•

Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!

•

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät

angeschlossen werden.

•

Das Produkt darf keinem starken mechanischen Druck ausgesetzt werden.

•

Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen oder Feuchtigkeit

ausgesetzt sein.

•

Beachten Sie die Polarität und Höhe der Ausgangsspannung. Falsche Polarität oder zu hohe Spannung führen zur

Zerstörung des angeschlossenen Verbrauchers.

•

Achten Sie beim Betreiben des Geräts darauf, dass eine ausreichende Luftzirkulation gewährleistet ist. Decken Sie

das Produkt nicht ab. Stellen Sie das Gerät niemals auf eine Tischdecke oder einen Teppich! Platzieren Sie das Gerät

auf einer festen, feuersicheren Unterlage.

•

Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen werden.

Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur

angepasst hat.

•

Stellen Sie sicher, dass der Adapterausgang nicht kurzgeschlossen wird.

•

Sollten Sie Grund zu der Annahme haben, dass der sichere Betrieb nicht länger gewährleistet ist, schalten Sie das

Gerät aus, und sichern Sie es gegen unbeabsichtigtes Einschalten. Unter folgenden Bedingungen ist der sichere

Betrieb nicht länger gewährleistet:

das Produkt zeigt sichtbare Beschädigungen,

das Produkt wurde über einen längeren Zeitraum unter ungünstigen Bedingungen gelagert,

das Produkt funktioniert nicht mehr, oder

das Produkt wurde während des Transports schweren Belastungen ausgesetzt.

Sonstiges

•

Eine Reparatur des Geräts darf nur durch eine Fachkraft bzw. einer Fachwerkstatt erfolgen.

•

Sollten Sie noch Fragen zum Umgang mit dem Gerät haben, die in dieser Bedienungsanleitung nicht beantwortet

werden, steht Ihnen unser Technischer Support unter folgender Anschrift und Telefonnummer zur Verfügung:

Voltcraft

, 92242 Hirschau, Lindenweg 15, Deutschland, Tel.: 0180 / 586 582 7

INBETRIEBNAHME

Anschluss eines elektrischen Verbrauchers

•

Trennen Sie das Netzteil immer von der Zigarettenanzünderbuchse, bevor Sie den

Niederspannungsstecker wechseln oder die Ausgangsspannung verstellen.

•

Die Ausgangsspannung des Netzteils muss mit der Eingangsspannung des elektrischen

Verbrauchers übereinstimmen.

Stellen Sie die gewünschte Ausgangsspannung am Spannungs-Wahlschalter mit dem Schlüssel zur

Spannungseinstellung ein. Achten Sie bei der Einstellung immer darauf, dass der Pfeil exakt auf die entsprechende

Spannungsmarkierung zeigt.

Wählen Sie einen der neun Niederspannungsstecker, der zur Eingangsbuchse und zur Polarität des elektrischen

Verbrauchers passt (siehe Tabelle).

Verbinden Sie den Stecker mit dem Anschluss am Ende des Ausgangskabels. Aus Sicherheitsgründen ist eine

Verpolung des Ausgangssteckers nicht möglich. Der innere Kontakt ist positiv („+"), der äußere Kontakt ist negativ

(„–").

Verbinden Sie den Niederspannungsstecker mit dem ausgeschalteten Verbraucher.

Verbinden Sie den KFZ-Adapter mit einer Zigarettenanzünderbuchse eines Kraftfahrzeugs (12 - 13,8 V/DC, Plus-Pol

innen). Die LED auf der Oberseite des Netzteils signalisiert die Betriebsbereitschaft.

Stellen Sie das Netzteil auf eine feste, schwer entflammbare Unterlage und stellen Sie sicher, dass das Netzteil

ausreichend belüftet wird.

Schalten Sie nun den angeschlossenen Verbraucher ein. Falls dieser nicht korrekt funktioniert, schalten Sie ihn sofort

aus und trennen Sie ihn vom Netzteil.

Trennen Sie das Netzteil von der Steckdose, sobald Sie es nicht benutzen.

Anschluss eines USB-Verbrauchers

Verbinden Sie das ausgeschaltete USB-Gerät mit dem USB-Anschluss des Netzteils.

Verbinden Sie den KFZ-Adapter mit einer Zigarettenanzünderbuchse eines Kraftfahrzeugs (12 - 13,8 V/DC, Plus-Pol

innen). Die LED auf der Oberseite des Netzteils signalisiert die Betriebsbereitschaft.

Stellen Sie das Netzteil auf eine feste, schwer entflammbare Unterlage und stellen Sie sicher, dass das Netzteil

Version 06/10

ausreichend belüftet wird.

Schalten Sie nun das angeschlossene USB-Gerät ein. Falls dieses nicht korrekt funktioniert, schalten Sie es sofort

aus und trennen Sie es vom Netzteil.

Trennen Sie das Netzteil von der Steckdose, sobald Sie es nicht benutzen.

USB-Geräte und andere elektrische Verbraucher können parallel betrieben werden. Achten Sie jedoch

darauf, dass die Leistungsaufnahme der angeschlossenen Geräte die gesamte Ausgangsleistung des

Netzteils nicht übersteigt.

SICHERUNG WECHSElN

Falls die LED nicht leuchtet, muss die Sicherung ersetzt werden. Gehen Sie dazu folgendermaßen vor:

Halten Sie den KFZ-Adapter mit dem schmalen Ende nach oben und entnehmen Sie den schwarzen Verschlussring,

indem Sie ihn gegen den Uhrzeigersinn drehen.

Entnehmen Sie die defekte Sicherung und ersetzen Sie diese durch eine neue Sicherung gleichen Typs (5A250V).

Schrauben Sie den schwarzen Verschlussring wieder auf den KFZ-Adapter.

Sicherungen werden von der Garantie nicht gedeckt.

ENTSORGUNG

Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyclen, ist

der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für

Elektroschrott zu bringen.

Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer

Sammelstelle für Elektronikschrott abgegeben werden muss, um es durch Recycling einer bestmöglichen

Rohstoffwiederverwertung zuzuführen.

TECHNISCHE DATEN

Betriebsspannung:

12 - 13,8 V/DC

Ausgangsspannung/-strom:

5 V/DC, 1000 mA (USB)

15 / 16 / 17 / 18 / 18,5 / 19 / 19,5 / 20 V/DC, 6000 mA

21 / 22 / 24 V/DC, 5000 mA

Max. Ausgangsleistung:

125 W

Sicherung:

5A250V

Kabellänge:

0,4 m (Eingangskabel)

1,5 m (Ausgangskabel)

Betriebstemperatur:

0 ºC bis +35 ºC, 10 % bis 85 % rF

Lagertemperatur:

-10 ºC bis +55 ºC, 5 % bis 95 % rF

Abmessungen (B x H x T):

58 x 36 x 110 mm

Gewicht:

365 g

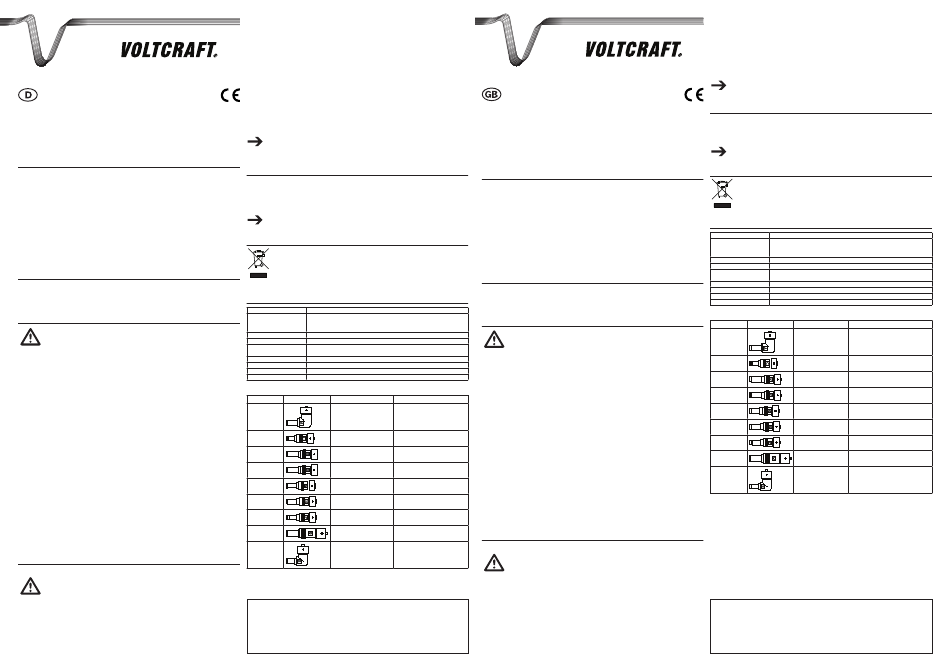

Niederspannungsstecker

Aufdruck

Stecker

Stecker-Ø (außen / innen)

5,5 / 2,1 mm

4,75 / 1,7 mm

6,3 / 3 mm

6,5 / 1,4 mm

5 / 1 mm

5,5 / 1,9 mm

5,5 / 2,5 mm

7,4 / 0,6 mm

5,5 / 1,7 mm

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®,

Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/ 586 582 7.

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung,

oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des

Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.

OPERATING INSTRUCTIONS

SMP-125

USB CAR CONVERTOR FOR NETBOOKS

Best.-Nr. 51 26 61

INTENDED USE

This product is designed to supply USB devices and other electric devices such as laptops or netbooks with power,

providing eleven different output voltages to select from. The connected load's current consumption must not exceed the

maximum output rating of the product. Power is supplied via the cigarette lighter socket of a vehicle (12 – 13.8 V/DC,

positive pole inside). The product features both short-circuit and overload protection. Operation is not permitted under

unfavourable ambient conditions. Unfavourable ambient conditions include:

•

excessive dampness or humidity

•

dust and combustible gases, vapours or solvents

This product fulfils European and national requirements related to electromagnetic compatibility (EMC).

CE conformity has been verified and the relevant statements and documents have been deposited at the

manufacturer.

Unauthorised conversion and/or modification of the device are inadmissible because of safety and approval reasons

(CE). Any usage other than described above is not permitted and can damage the product and lead to associated risks

such as short-circuit, fire, electric shock, etc. Please read the operating instructions thoroughly and keep them for further

reference.

CONTENT OF DElIVERy

•

Car convertor

•

9 x Low-voltage plugs

•

Voltage setting key

•

Operating instructions

SAFETy INSTRUCTIONS

We do not assume liability for resulting damages to property or personal injury if the product

has been abused in any way or damaged by improper use or failure to observe these operating

instructions. The warranty/ guarantee will then expire!

The icon with exclamation mark indicates important information in the operating instructions.

Carefully read the whole operating instructions before operating the device, otherwise there is

risk of danger.

Persons / Product

•

The product is not a toy and should be kept out of reach of children!

•

When used in conjunction with other devices, observe the operating instructions and safety notices of connected

devices.

•

The product must not be subjected to heavy mechanical stress.

Geeignet für

•

The product must not be exposed it to extreme temperatures, direct sunlight, intense vibration, or dampness.

•

Make sure to observe the polarity and magnitude of the output voltage. Incorrect polarity or excessive voltage input

leads to the destruction of the connected electrical appliance.

IBM, Acer

•

Sufficient ventilation is essential when operating the product. Do not cover the product. Never place the product on a

table cloth or on a carpet! Place it on a hard, flame resistant base.

•

The product should not be used immediately after it has been brought from an area of cold temperature to an area

Compaq, Asus

of warm temperature. Condensed water might destroy the product. Wait until the product adapts to the new ambient

temperature before use.

•

Make sure that the output of the power adapter is not short-circuited.

Toshiba

•

If there is reason to believe that safe operation is no longer possible, put the device out of operation and secure it

against unintended operation. Safe operation is no longer possible if:

the product shows visible damages,

Fujitsu, Panasonic, Sony

the product was stored under unfavourable conditions for a long period of time,

the product no longer works and

Samsung

the product was subject to considerable transport stress.

Miscellaneous

Acer

•

Repair works must only be carried out by a specialist/ specialist workshop.

•

If you have queries about handling the device, that are not answered in this operating instruction, our technical

Acer, Compaq, Dell, Gateway, HP,

support is available under the following address and telephone number: Voltcraft

Toshiba, Winbook, IBM

Germany, phone 0180 / 586 582 7

OPERATION

Compaq

Connecting an electric load

Acer Aspire One

•

Disconnect the power supply unit from the cigarette lighter socket before replacing the low-

voltage plug or resetting the output voltage.

•

The power supply unit's output voltage must match the input voltage of the electric consumer.

Set the required output voltage with the voltage selection switch, using the voltage setting key. When making settings

always be sure the arrow points accurately to the respective voltage marking.

Select one of the nine low-voltage plugs matching the input socket and polarity of the electric consumer (see table).

Connect the plug to the connector at the end of the output cable. Voltage reversal of the output plug is not possible for

security reasons. The inner contact is positive (+), the outer negative (–).

Connect the low-voltage plug to the switched-off consumer.

Connect the car adaptor to the cigarette lighter socket of a vehicle (12 – 13.8 V/DC, positive pole inside). The LED on

the top of the power supply unit indicates operational readiness.

Put the power supply unit onto a solid, flame-retardant surface and ensure that the power supply unit is sufficiently

ventilated.

Now switch the connected consumer on. If it does not function properly, switch it off immediately and disconnect it

from the power supply unit.

*02_06/10_02-SB

Remove the power supply unit from the mains when it is no longer in use.

Connecting a USB load

Connect the switched-off USB device to the power supply unit's USB port.

Connect the car adaptor to the cigarette lighter socket of a vehicle (12 – 13.8 V/DC, positive pole inside). The LED on

the top of the power supply unit indicates operational readiness.

Put the power supply unit onto a solid, flame-retardant surface and ensure that the power supply unit is sufficiently

ventilated.

Now switch the connected USB device on. If it does not function properly, switch it off immediately and disconnect it

from the power supply unit.

Remove the power supply unit from the mains when it is no longer in use.

USB devices and other electric loads can be operated in parallel. However, make sure that the power input of

the connected devices does not exceed the power supply unit's total power output.

REPlACING THE FUSE

Version 06/10

If the LED does not light up, the fuse needs replacing. For this, proceed as follows:

Hold the car adaptor with the thin end upwards and remove the black locking ring by turning it counter-clockwise.

Remove the defective fuse and replace it with a new fuse of the same type (5A250V).

Then screw the black locking ring again onto the car adaptor.

Fuses replacements are not covered by the warranty.

DISPOSAl

In order to preserve, protect and improve the quality of environment, protect human health and utilise

natural resources prudently and rationally, the user should return unserviceable product to relevant facilities

in accordance with statutory regulations.

The crossed-out wheeled bin indicates the product needs to be disposed separately and not as municipal

waste.

TECHNICAl DATA

Operating voltage:

12 - 13,8 V/DC

Output voltage / current:

5 V/DC, 1000 mA (USB)

15 / 16 / 17 / 18 / 18.5 / 19 / 19.5 / 20 V/DC, 6000 mA

21 / 22 / 24 V/DC, 5000 mA

Max. output power:

125 W

Fuse:

5A250V

Cable length:

0.4 m (input cable)

1.5 m (output cable)

Operating temperature:

0 ºC to +35 ºC, 10 % to 85 % RH

Storage temperature:

-10 ºC to +55 ºC, 5 % to 95 % RH

Dimensions (W x H x D):

58 x 36 x 110 mm

Weight:

365 g

Low-voltage plugs

Imprint

Plug

Plug Ø (outer / inner)

5.5 / 2.1 mm

4.75 / 1.7 mm

6.3 / 3 mm

6.5 / 1.4 mm

5 / 1 mm

5.5 / 1.9 mm

5.5 / 2.5 mm

7.4 / 0.6 mm

5.5 / 1.7 mm

, 92242 Hirschau, Lindenweg 15,

These operating instructions are published by Voltcraft®,

Lindenweg 15, D-92242 Hirschau/ Germany, Phone +49 180 586 582 7.

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture

in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is

prohibited.

The operating instructions reflect the current technical specifications at time of print.

We reserve the right to change the technical or physical specifications.

Suitable for
