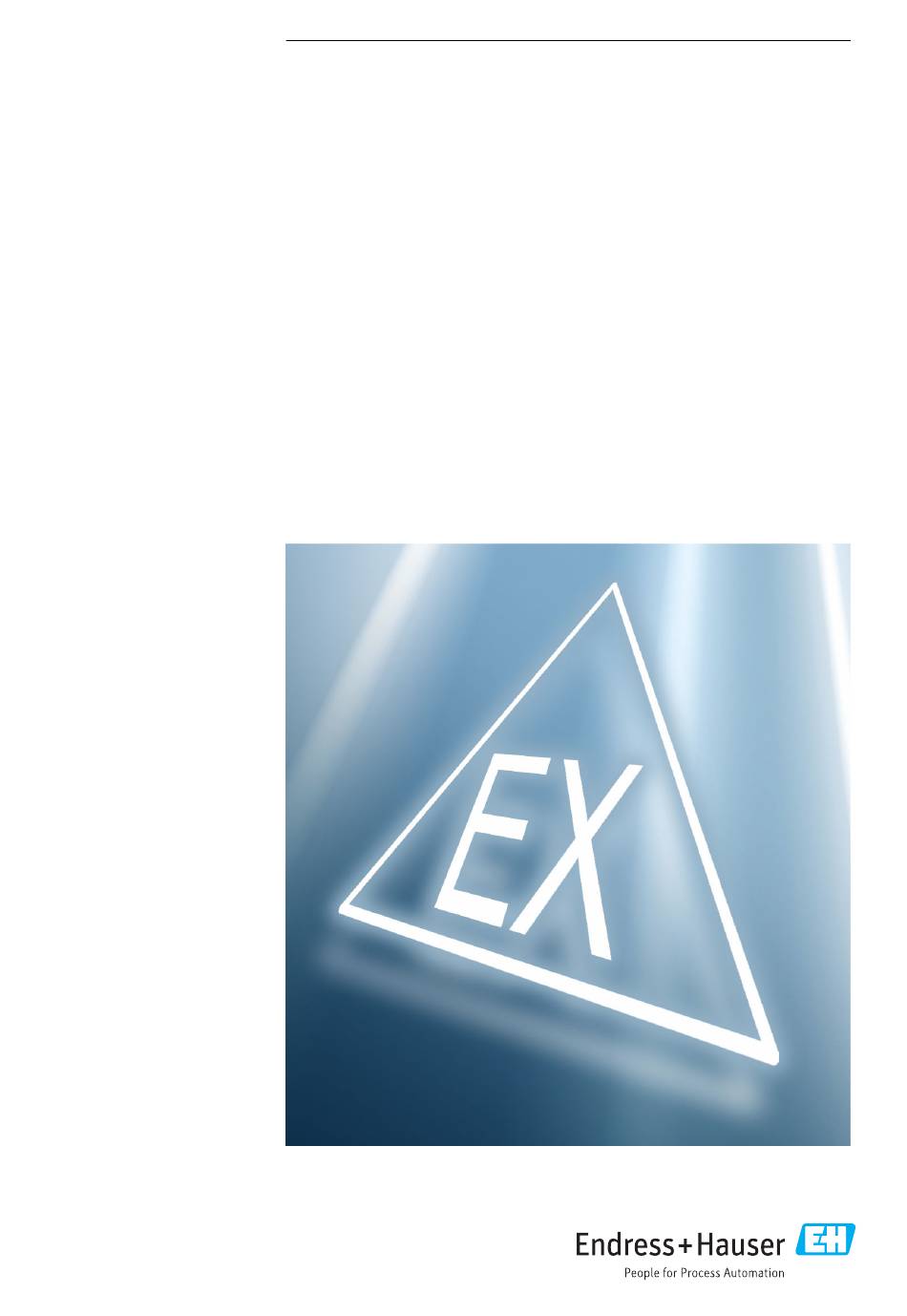

- Pagina 1 Products Solutions Services XA00100R/15/NL/18.23-00 71618289 2023-03-30 Veiligheidsinstructies iTHERM TM211, TPx100, TSx310 RTD/TC meetelementen en kabelthermometers ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da...
-
Pagina 3: Inhoudsopgave
Temperatuurtabellen ..........7 Specificaties elektrische aansluiting ....... 10 Endress+Hauser... -
Pagina 4: Bijbehorende Documentatie
Certificaatnummer: DEKRA 12ATEX0161 X EU-conformiteitsverklaring Nummer conformiteitsverklaring: EC_00177 De EU-conformiteitsverklaring is beschikbaar via het internet: www.endress.com/Downloads UKCA-certificaat Certificaatnummer: CML 21UKEX21239X UKCA-conformiteitsverklaring Nummer conformiteitsverklaring: UK_00428 Adres van de Endress+Hauser Wetzer GmbH + Co. KG Obere Wank 1 fabrikant 87484 Nesselwang, Germany Endress+Hauser... -
Pagina 5: Veiligheidsinstructies
• Er mag niet worden aangenomen dat bij het gebruik van knelkoppelingen (bijv. TA50, TA60, TA70) met niet-metalen delen er een voldoende aarding bestaat bij de installatie in een metalen systeem. Dit betekent dat een extra verbinding met de lokale potentiaalvereffening moet worden gebruikt. Endress+Hauser... -
Pagina 6: Veiligheidsinstructies: Installatie In Apparatuur Group Iii
• Gebruik de sensor niet in zone 0 zonder een beschermbuis conform EN/IEC 60079-26 bij aansluiting op een intrinsiekveilig ib-circuit. • De meetelementen met dubbele circuits (3 en 6 mm diameter) en 3 mm diameter zijn niet geïsoleerd ten opzichte van de metalen mantel conform EN/IEC 60079-11 hoofdstuk 6.3.13. Endress+Hauser... -
Pagina 7: Veiligheidsinstructies: Zone 0
Ga is voorwaarden vereist, moeten elektrostatische opladingen aan de kabel worden voorkomen. Installeer de thermometer in een scheidingswand die voldoet aan Veiligheidsinstruc EN/IEC 60079-26 in relatie tot de uiteindelijke applicatie. ties: scheidingswand Temperatuurtabe llen Endress+Hauser... - Pagina 8 T1/T450 °C 6 mm –50 °C ≤ Tp ≤ +73 °C T6/T85 °C –50 °C ≤ Tp ≤ +88 °C T5/T100 °C –50 °C ≤ Tp ≤ +123 °C T4/T135 °C –50 °C ≤ Tp ≤ +188 °C T3/T200 °C Endress+Hauser...
- Pagina 9 T3/T200 °C 75 °C 62 °C 30 °C T4/T135 °C 10 °C 2 °C –30 °C –40 °C ≤ Ta ≤ +116 °C T5/T100 °C –25 °C –33 °C –40 °C ≤ Ta ≤ +81 °C Endress+Hauser...
-
Pagina 10: Specificaties Elektrische Aansluiting
Po van intrinsiekveilige temperatuuringang (bijv. meetcircuit TMT72, Po = 5,2 mW Berekeningsvoorbeeld voor 6 mm meetelement: Tp < T - Tol. - (Rth x Po) klasse Tp < 85 °C(K) - 5 K - (144 K/W x 5,2 mW) Tp < 79,25 °C Specificaties elektrische aansluiting Endress+Hauser... -
