Bosch MAP Touch Keypad 5000 Bedieningshandleiding
Inhoudsopgave
Inhoudsopgave
Gerelateerde Handleidingen voor Bosch MAP Touch Keypad 5000
Samenvatting van Inhoud voor Bosch MAP Touch Keypad 5000

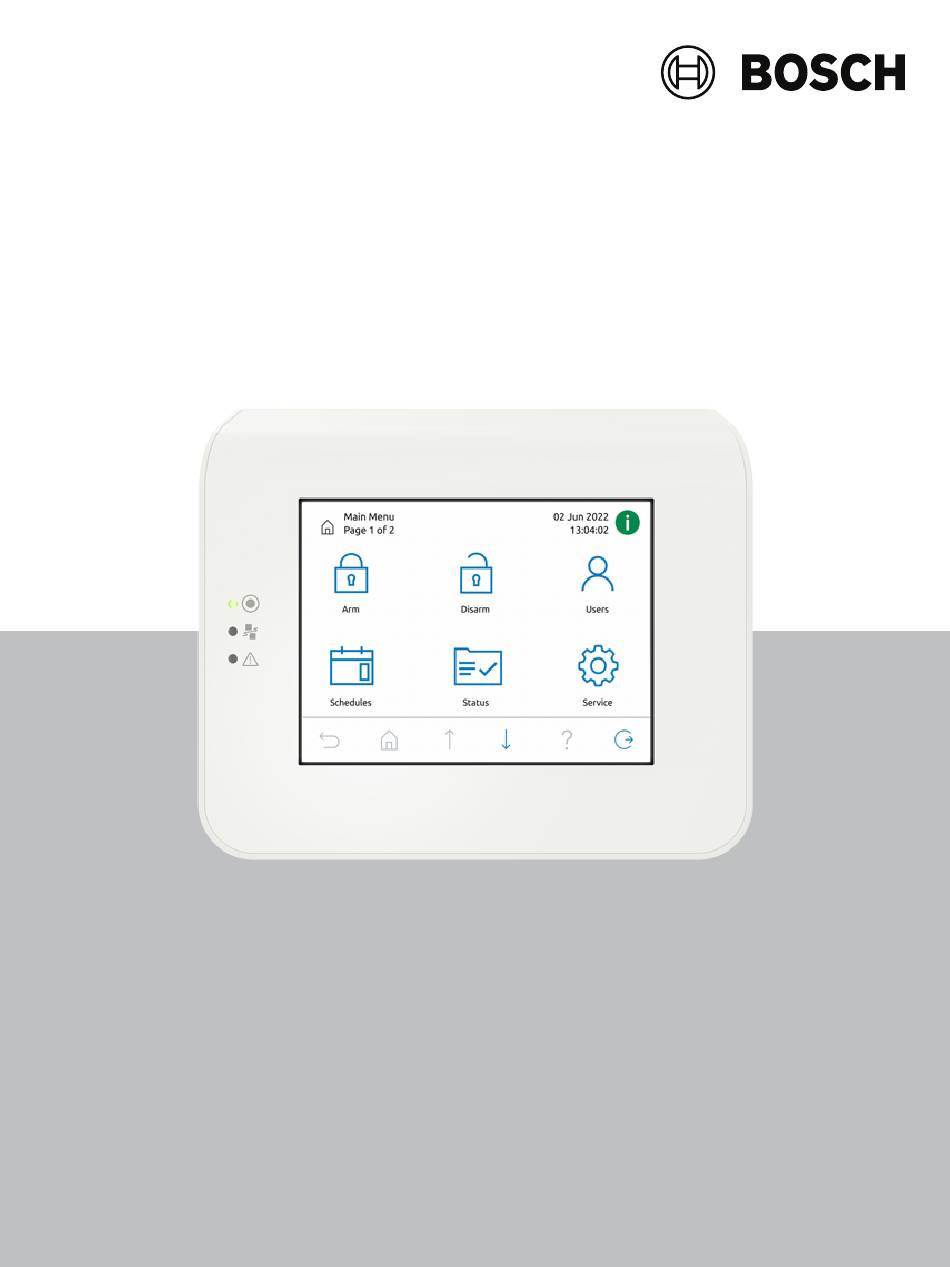

- Pagina 1 MAP Touch Keypad 5000 IUI‑MAP0002‑3 Bedieningshandleiding...
-
Pagina 3: Inhoudsopgave
MAP Touch Keypad 5000 Inhoudsopgave | nl Inhoudsopgave Veiligheid Beknopte informatie Inleiding Omgevingsomstandigheden Systeemoverzicht Behuizing met LED's LCD-scherm Hoofdmenu Aan de slag Inactieve modus Aanmelden Afmelden Werking Alarmen afhandelen 5.1.1 Alarmen uitschakelen 5.1.2 Alarmen en gebeurtenissen wissen 5.1.3 Gebeurtenisgeheugen bekijken 5.1.4... - Pagina 4 | Inhoudsopgave MAP Touch Keypad 5000 Storingen verhelpen Onderhoud 05-2024 | V01 | F.01U.426.792 Bosch Security Systems B.V. Bedieningshandleiding...
-
Pagina 5: Veiligheid
MAP Touch Keypad 5000 Veiligheid | nl Veiligheid Gevaar! Elektriciteit Letsel als gevolg van elektriciteit is mogelijk als het systeem niet correct wordt bediend of als het systeem wordt geopend of aangepast. Open het systeem nooit en pas het nooit aan. -
Pagina 6: Beknopte Informatie
| Beknopte informatie MAP Touch Keypad 5000 Beknopte informatie In deze handleiding wordt de bediening van de MAP-bedieningspaneel beschreven. Inleiding De MAP-bedieningspaneel is een invoerapparaat voor het MAP 5000-systeem. Elke bedieningspaneel heeft een 14,5 cm (5,7 inch) TFT lcd-scherm met briljante kleuren. -
Pagina 7: Systeemoverzicht
MAP Touch Keypad 5000 Systeemoverzicht | nl Systeemoverzicht De MAP-bedieningspaneel bestaat uit een behuizing met drie led's en een lcd-scherm. Behuizing met LED's Er bevinden zich drie lichtdiodes (leds) op de linkerzijde van de MAP bedieningspaneel- behuizing: Ref. cijfer Component... -
Pagina 8: Hoofdmenu
| Systeemoverzicht MAP Touch Keypad 5000 Hoofdmenu Opmerking! Welke pictogrammen op uw aanraakscherm worden weergegeven, wordt bepaald door het bevoegdheidsniveau voor de gebruiker dat door de installateur is geconfigureerd. Het is dus mogelijk dat uw aanraakscherm er anders uitziet dan het aanraakscherm dat in deze handleiding wordt beschreven. - Pagina 9 MAP Touch Keypad 5000 Systeemoverzicht | nl Element Component Beschrijving systeemgebeurtenissen en alarmen Knipperend geel: nog niet opgeloste systeemproblemen Groen: geen extra systeeminformatie beschikbaar. Navigatiebalk Deze pictogrammen worden gebruikt om door het systeem te navigeren, taken te zoeken of systeeminformatie te bekijken. Uitgevlakte pictogrammen zijn niet geactiveerd.
- Pagina 10 | Systeemoverzicht MAP Touch Keypad 5000 Element Component Beschrijving Help Hiermee geeft u nuttige informatie over het actieve scherm weer. Afsluiten Hiermee wordt de gebruiker afgemeld, waarna het inactieve scherm wordt weergegeven. 05-2024 | V01 | F.01U.426.792 Bosch Security Systems B.V.
-
Pagina 11: Aan De Slag
MAP Touch Keypad 5000 Aan de slag | nl Aan de slag In dit hoofdstuk wordt beschreven hoe u zich aan- en afmeldt. Inactieve modus Wanneer de bedieningspaneel niet wordt gebruikt, wordt een inactief scherm weergegeven. Het inactieve scherm wissen Raak het scherm aan om de inactieve modus uit te schakelen en naar het aanmeldingsscherm te gaan. -
Pagina 12: Werking
| Werking MAP Touch Keypad 5000 Werking In dit hoofdstuk worden alle gebruikershandelingen beschreven. Alarmen afhandelen In dit hoofdstuk wordt beschreven hoe u alarmen en andere gebeurtenissen afhandelt. 5.1.1 Alarmen uitschakelen Het akoestische alarm van de lokale bedieningspaneel uitschakelen... -
Pagina 13: Een Anti-Masking-Bericht Wissen
MAP Touch Keypad 5000 Werking | nl 5.1.4 Een anti-masking-bericht wissen Een anti-masking-bericht wissen Een anti-masking-bericht wordt weergegeven als een object voor een bewegingsmelder wordt geplaatst die pogingen tot afdekking van de melder doet detecteren. Start de bewegingsmeldertest voor het gebied waarin de bewegingsmelder zich bevindt. -
Pagina 14: Partities Inschakelen
| Werking MAP Touch Keypad 5000 Filteren Druk op om te filteren De knoppen met de mogelijke filterselecties worden weergegeven. Welke filterselecties mogelijk zijn, hangt af van het menu dat op dat moment wordt weergegeven. Partities kunnen bijvoorbeeld worden gefilterd op hun Inschakelingsstatus en apparaten kunnen worden gefilterd op hun storings- of overbruggingsstatus. -
Pagina 15: Partities Uitschakelen
MAP Touch Keypad 5000 Werking | nl De partitie is Ingeschakeld. ð Een partitie gereed maken voor Inschakeling Een gebied is niet klaar voor Inschakeling als het pictogram wordt weergegeven. De gebied bevat actieve apparaten of apparaten in alarm. Als u een partitie wilt Inschakelen die niet gereed is voor Inschakeling, drukt u op de gewenste optie of partitie. -
Pagina 16: Gebruikers Beheren
| Werking MAP Touch Keypad 5000 Voor verdere assistentie: Neem contact op met uw installateur of systeembeheerder voor meer informatie. Het menu Uitschakelen openen Druk op om het menu Uitschakelen te openen. Het menu Uitschakelen met drie menuopties wordt weergegeven. - Pagina 17 MAP Touch Keypad 5000 Werking | nl Een nieuwe gebruiker toevoegen Druk op Gebruiker toevoegen. De opties die kunnen worden ingesteld voor een gebruiker, worden weergegeven. De volgende opties zijn verplicht voor het toevoegen van een gebruiker: – Voer gebruikers-ID in –...
- Pagina 18 | Werking MAP Touch Keypad 5000 Verifieer de code door met het alfanumerieke toetsenblok de ID van 8 tekens, die te vinden is op de smartkey-badge, in te voeren in het veld Code verifiëren. Druk op om de ID te bevestigen.
-
Pagina 19: Gebruikers Verwijderen
MAP Touch Keypad 5000 Werking | nl 16. Om de bedieningspaneel gebruikersopties te bevestigen, drukt u op De opties voor gebruikers worden weergegeven. Het toevoegen van een gebruiker voltooien Druk, nadat alle opties voor gebruikers op de bedieningspaneel zijn ingevoerd, op om de gebruiker toe te voegen. - Pagina 20 | Werking MAP Touch Keypad 5000 De PIN-code van de geselecteerde gebruiker wordt gereset naar de standaardwaarde. ð De standaard PIN-code is een combinatie van de gebruikers-ID van 3 cijfers en het wachtwoord van 6 cijfers. De standaardwaarde van het wachtwoord van 6 cijfers is 000000.
- Pagina 21 MAP Touch Keypad 5000 Werking | nl Een bedieningspaneel-gebruiker bewerken Druk op Bedieningspaneel-gebruiker bewerken. De bedieningspaneel-opties voor gebruikers worden weergegeven. Druk op Selecteer gebruikerstype. U kunt kiezen tussen Standaard gebruiker en Tijdelijke gebruiker. - pictogram geeft de selectie aan. Voer in het geval van een tijdelijke gebruiker het aantal dagen in waarvoor de gebruiker wordt geactiveerd (0 - 99).
-
Pagina 22: Pin-Code Wijzigen
| Werking MAP Touch Keypad 5000 5.5.4 PIN-code wijzigen De PIN-code van de gebruiker is een combinatie van de gebruikers-ID van 3 cijfers en een wachtwoord van 6 cijfers. De gebruikers-ID van 3 cijfers kan niet worden gewijzigd. Het menu Gebruikers openen Druk op en om het menu Gebruikers te openen. -
Pagina 23: Partitiestatus Weergeven
MAP Touch Keypad 5000 Werking | nl Het menu Status – Optie 1: Toon gebiedsstatus Kies deze optie om de Inschakelings- en Uitschakelingsstatus van alle partities weer te geven en gedetailleerde informatie te krijgen over de reden waarom een partitie niet gereed is om te worden Ingeschakeld. -
Pagina 24: Apparaten Wel/Niet Overbruggen
| Werking MAP Touch Keypad 5000 Selecteer in het geval van Selecteer gebied de partitie waarvoor u de apparaten wilt weergeven. Een lijst met alle apparaten en hun status wordt weergegeven. Het symbool geeft aan dat er gedetailleerde informatie is die kan worden weergegeven voor een apparaat. -
Pagina 25: Functies Voor Systeemservice
MAP Touch Keypad 5000 Werking | nl Functies voor systeemservice Het menu Service biedt toegang tot de functies voor systeemservice. Het menu Service – Optie 1: Logboek Kies deze optie om het logboek weer te geven en af te drukken. - Pagina 26 | Werking MAP Touch Keypad 5000 – Sorteren op De logboekgeschiedenis weergeven Druk op Toon geschiedenis. De gebeurtenissen die zijn opgeslagen in het logboekgeheugen van de MAP- ð inbraakcentrale worden weergegeven. Opmerking! Alle systeemactiviteit wordt weergegeven, niet alleen gebeurtenissen van de systeemapparaten.
-
Pagina 27: Versie-Informatie Weergeven
MAP Touch Keypad 5000 Werking | nl – Probleemgebeurtenissen – Systeemgebeurtenissen – Schakel gebeurtenissen in-/uit – Bewerkingsgebeurtenissen – Onderhoudsgebeurtenissen Een filter voor een gebeurtenistype inschakelen Selecteer het filter dat u wilt inschakelen. De logboekopties worden weergegeven, waarbij de geselecteerde sorteeroptie lichtgrijs Druk op Toon geschiedenis om de geschiedenis, gefilterd op het geselecteerde gebeurtenistype, weer te geven. -
Pagina 28: Datum En Tijd Instellen
| Werking MAP Touch Keypad 5000 Een apparaat in- of uitschakelen De partitie waarin het apparaat is geïnstalleerd, is niet Ingeschakeld. Druk op Schakel apparaat in/uit. Alle geïnstalleerde apparaten worden weergegeven. Druk op het apparaat dat u wilt in- of uitschakelen. U kunt ook zoeken naar apparaten op naam, of ingeschakelde en uitgeschakelde apparaten, en apparaten in alarm filteren. - Pagina 29 MAP Touch Keypad 5000 Werking | nl – Hervat looptest (alleen beschikbaar nadat de eerste looptest is onderbroken) – Start seismische test – Druk looptest af (alleen beschikbaar nadat de eerste looptest is voltooid) Een nieuwe looptest starten voor apparaten in bepaalde partities De partities waarvoor u een looptest wilt starten, zijn Uitgeschakeld.
-
Pagina 30: Bewegingsmeldertest
| Werking MAP Touch Keypad 5000 De laatst getest zone (apparaat) en een lijst met niet-geteste zones worden weergegeven. Optioneel: druk op pictogram om te wisselen tussen de weergave van een overzicht van niet-geteste en reeds geteste zones. Activeer alle seismische apparaten die deel uitmaken van de seismische test. -
Pagina 31: Sirene- En Signaalgevertest
MAP Touch Keypad 5000 Werking | nl Schakel de testfunctie voor bewegingsmelders alleen in voor onderhoud en testen. Schakel de testfunctie voor bewegingsmelders voor de dagelijkse bedrijfsvoering uit om de LED uit te schakelen. 5.8.7 Sirene- en signaalgevertest Het menu Service openen Druk op om het Service-menu te openen. -
Pagina 32: Volume/Helderheid Aanpassen
| Werking MAP Touch Keypad 5000 De fabrikantautorisatie in- of uitschakelen Druk op Fabrikant-autorisatie. De knop Fabrikant-autorisatie wordt weergegeven. Druk op de knop Fabrikant-autorisatie om de fabrikantautorisatie in of uit te schakelen. ð Het pictogram geeft aan dat de fabrikant-autorisatie is verleend. Het pictogram geeft aan dat de fabrikant-autorisatie niet is verleend. - Pagina 33 MAP Touch Keypad 5000 Werking | nl De modus voor het bewerken van de blokkeertijd inschakelen Het bewerken van de blokkeertijd kan alleen worden ingeschakeld door een installateur in de installateursmodus. Neem contact op met uw installateur of systeembeheerder voor meer informatie.
-
Pagina 34: Interne Programma's
| Werking MAP Touch Keypad 5000 Druk op om te bevestigen. De blokkeertijdintervallen waarvoor Uitschakelen is toegestaan, worden weergegeven voor de geselecteerde datum. Selecteer het blokkeertijdinterval dat u wilt bewerken. Gebruik de toetsen Uren, Minuten en Seconden voor het begin van het... -
Pagina 35: Externe Toegang Beheren
MAP Touch Keypad 5000 Werking | nl Het menu Gebeurtenis openen Druk op en om het menu Gebeurtenis te openen. Het menu Gebeurtenis met vier menuopties wordt weergegeven. ð Het menu Gebeurtenis – Optie 1: Geef gebeurtenisgeheugen weer Kies deze optie om de systeemgebeurtenissen weer te geven die in de MAP- inbraakcentrale zijn opgeslagen sinds het gebeurtenisgeheugen het laatst is gemaakt. - Pagina 36 | Werking MAP Touch Keypad 5000 De kleur van de knop Annuleer RPS-autorisatie verandert in lichtgrijs en de externe ð toegang wordt uitgeschakeld. 05-2024 | V01 | F.01U.426.792 Bosch Security Systems B.V. Bedieningshandleiding...
- Pagina 37 MAP Touch Keypad 5000 Storingen verhelpen | nl Storingen verhelpen Neem contact op met uw installateur in het geval van problemen of onverwacht gedrag van het systeem. Bosch Security Systems B.V. 05-2024 | V01 | F.01U.426.792 Bedieningshandleiding...
- Pagina 38 | Onderhoud MAP Touch Keypad 5000 Onderhoud De behuizing reinigen Als de behuizing van de bedieningspaneel vuil is, reinig deze dan met een zachte, vochtige doek. Gebruik geen agressieve of schurende schoonmaakmiddelen. Zorg ervoor dat er geen vloeistof in de behuizing binnendringt.
- Pagina 40 Bosch Sicherheitssysteme GmbH Robert-Bosch-Platz 1 70839 Gerlingen Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2024 Oplossingen voor gebouwen voor een beter leven 202409121127...
