Toro 02630 Installatie-Instructies pagina 2
Verlengset voor duwboom ehoverpro 450 of 550 60 v maaier

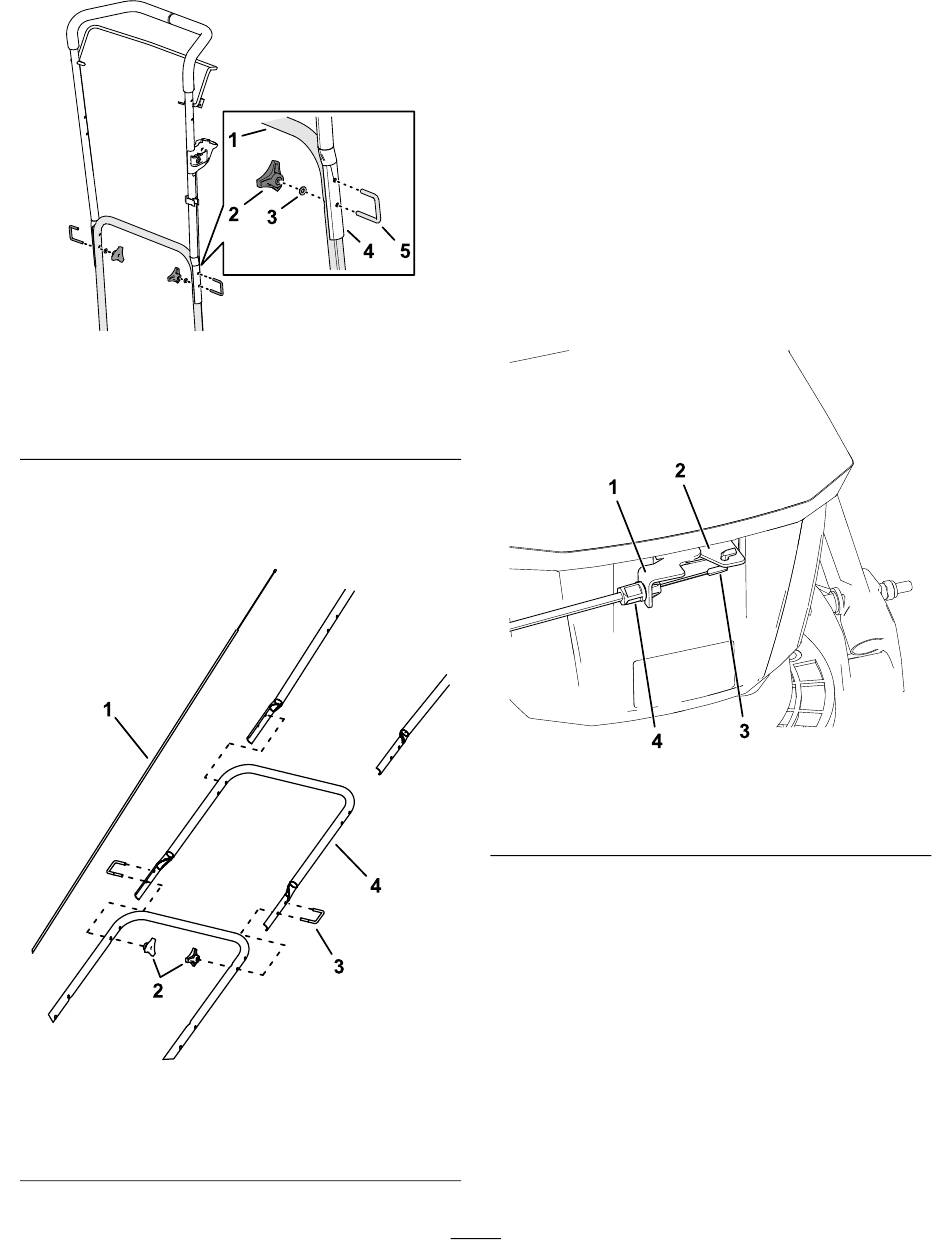

Figuur 3
1. Onderste duwboom
2. Handwielknop
3. Ring
6.
Bevestig het verlengstuk van de duwboom aan
de onderste duwboom. Gebruik hiervoor de
2 meegeleverde handwieltjes en 2 U-bouten
(Figuur
4).
Figuur 4
1. Kabel van
dodemanshendel
2. Handwieltje
g435610
4. Bovenste duwboom
5. U-bout
g435603
3. U-bout
4. Verlengstuk van duwboom
7.
Bevestig de bovenste duwboom aan het
verlengstuk van de duwboom met de 2
handwieltjes en 2 U-bouten die u hebt verwijderd
in stap
5 (Figuur
8.
Gebruik de bevestigingen die u verwijderd hebt
in stap
2
om de meegeleverde langere kabel van
de dodemanshendel aan de bovenste duwboom
te bevestigen
9.
Sluit de nieuw gemonteerde kabel aan op de
beugel van de dodemanshendel zoals getoond
in
Figuur
2.
10.
Haak de losse kabelfitting op de nieuwe kabel
in de maaikoppelingshendel, trek dan de
maaikoppelingskabel strak en schuif hem in de
beugel zoals getoond in
1. Beugel
2. Maaikoppelingshendel
2
3).
(Figuur
1).
Figuur
5.
Figuur 5
3. Losse kabelfitting
4. Maaikoppelingskabel
g435627
