Toro 161-3471 Installatie-Instructies pagina 2
Set met 11 x 6,5-5 semipneumatische zwenkwielband
De machine voorbereiden
op de montage
1.
Parkeer de machine op een horizontaal
oppervlak.
2.
Schakel de aftakas uit.
3.
Zet de rijhendels naar buiten naar de
N
VERGRENDELDE
4.
Zet de motor af en verwijder het sleuteltje.
5.
Wacht tot alle bewegende onderdelen tot
stilstand zijn gekomen.
WAARSCHUWING
Een mechanische of hydraulische krik
kan een machine niet altijd dragen. Als
de machine dan valt, kan dit ernstig letsel
veroorzaken.
Plaats de machine altijd op assteunen.
6.
Breng de voorkant van de machine omhoog
zodat de zwenkwielen de grond niet meer raken.
Ondersteun de machine met assteunen.
Opmerking:
Gebruik steunen met voldoende
capaciteit voor uw machine. U kunt het gewicht
opzoeken in de Gebruikershandleiding van uw
machine.
De set monteren
1.

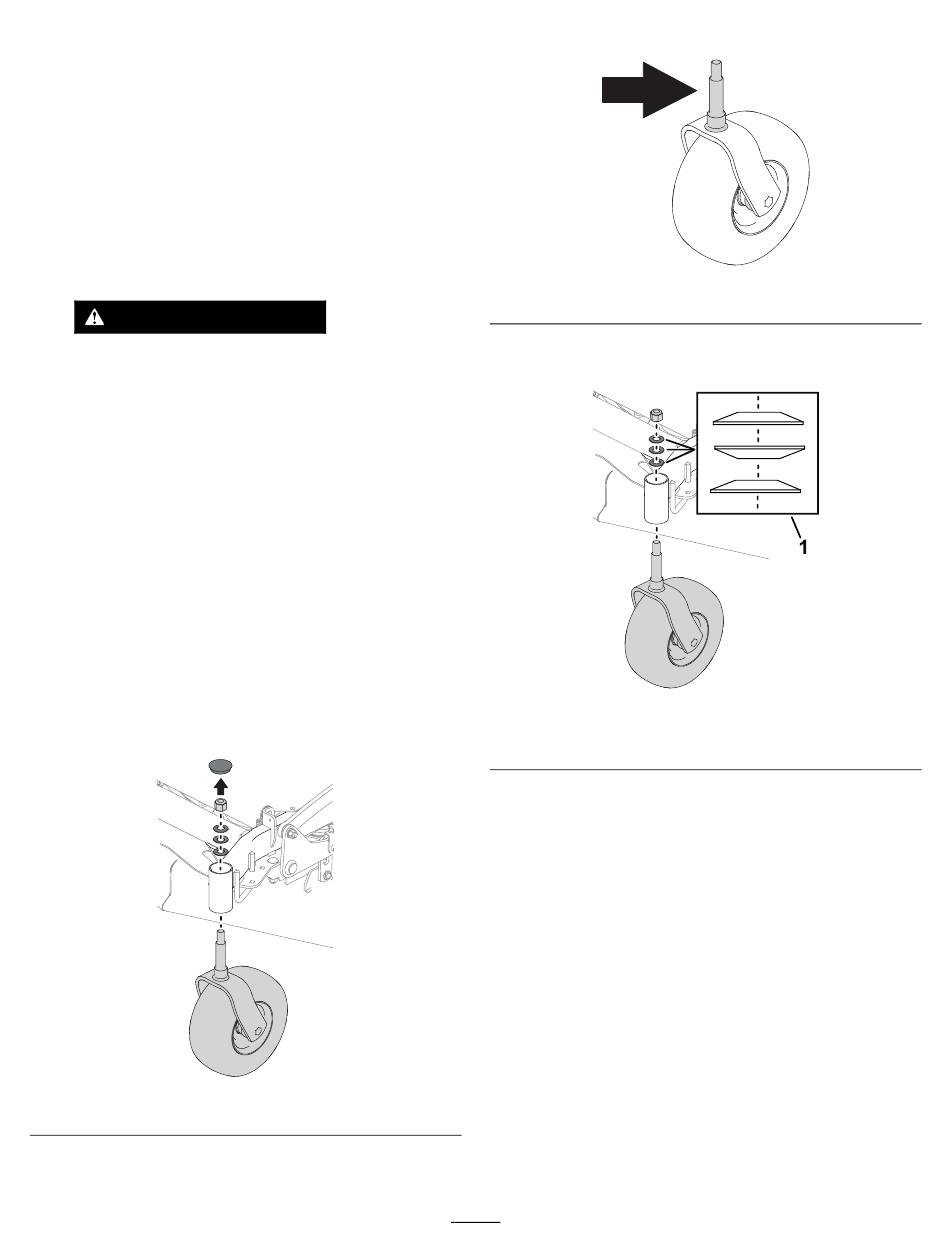

Verwijder beide zwenkwielvorken van de
zwenkwielnaven zoals hieronder wordt getoond.
.
EUTRAALSTAND
Figuur 1
2.
Breng vet aan op de zwenkwielas van de nieuwe
zwenkwielvork.
3.
Monteer het nieuwe zwenkwielvork, 3 ringen en
een borgmoer op elke zwenkwielnaaf.
1. Oriëntatie ring
4.
Draai de bovenste moeren vast met een torsie
van 142 tot 197 N·m en draai ze ¼ slag terug.
5.
Plaats de smeerkappen op de zwenkwielnaven.
g494554
2
Figuur 2
Figuur 3
g495454
g494557
