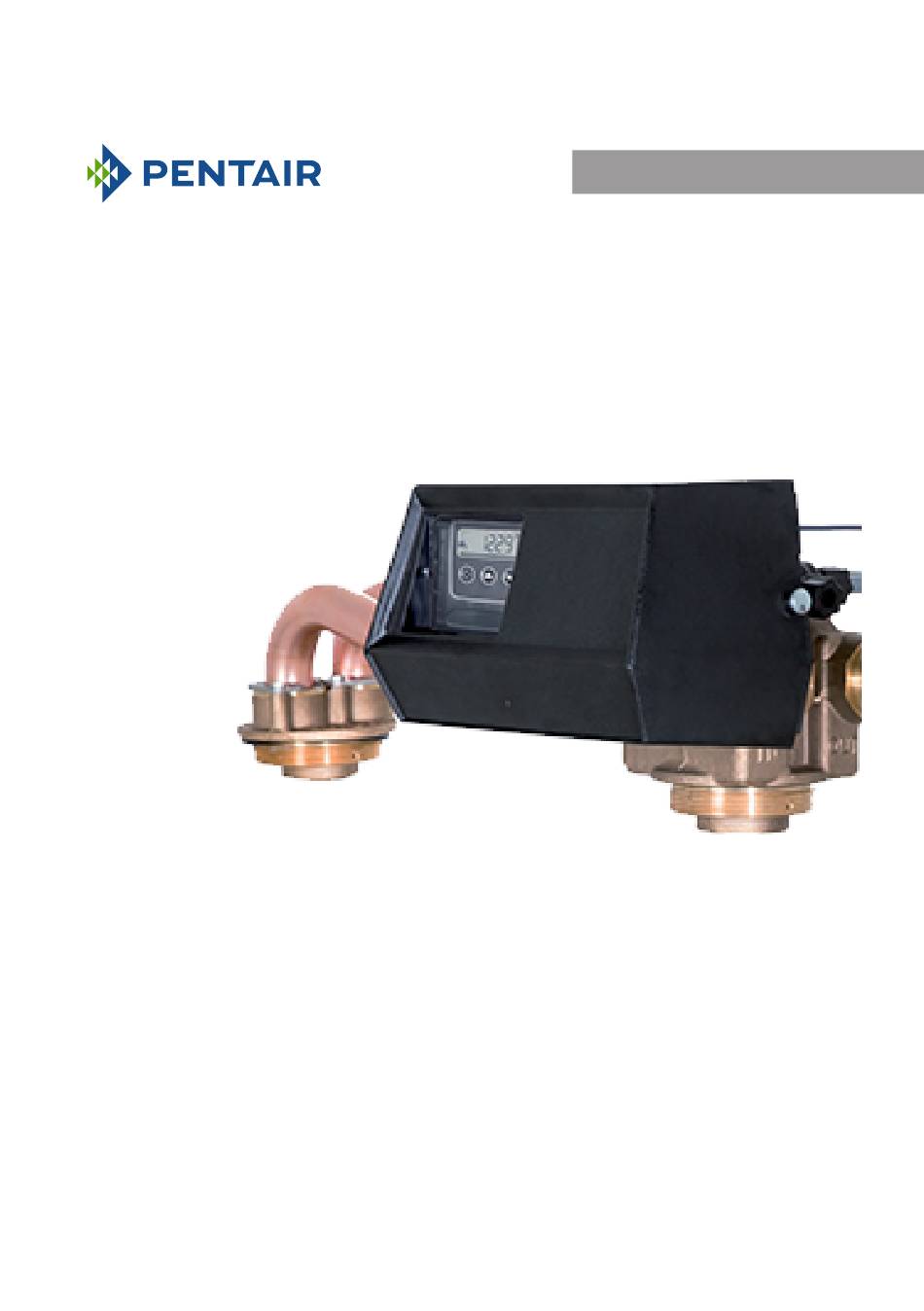

Pagina 1 INSTALLATIEHANDLEIDING Fleck 9500 SXT MECH BEL ANG RIJKE VEIL IG HEIDSINS TR UCTIE S Lees en volg alle instructies Bewaar deze instructies WWW.PENTAIR.EU...
Pagina 2 Installatiehandleiding Fleck 9500 SXT MECH - Inhoudsopgave Inhoudsopgave Algemeenheden................Toepassingsgebied van de documentatie........... Vrijgavebeheer .................... Fabrikantidentificatie, productidentificatie ..........Beoogd gebruik ................... Gebruikte afkortingen................. Normen ....................... 1.6.1 Geldende normen....................1.6.2 Beschikbare certificaten..................Procedure voor technische ondersteuning ..........Copyright en handelsmerken ..............
Pagina 3 Installatiehandleiding Fleck 9500 SXT MECH - Inhoudsopgave 4.2.4 Klepconfiguratie....................Berekening cyclustijd ................. 25 4.3.1 SXT controller ..................... 4.3.2 MECH controller....................Definitie zoutdosering ................. 28 Injectordebiet ....................28 4.5.1 1600 injectoren....................4.5.2 1650 injectoren....................4.5.3 1700/1710 injectoren................... Installatie ..................31 Productidentificatie..................31 Waarschuwingen..................
Pagina 4 Installatiehandleiding Fleck 9500 SXT MECH - Inhoudsopgave 6.2.1 Definitie zouthoeveelheid..................6.2.2 De systeemcapaciteit berekenen ............... 6.2.3 Stel de systeemcapaciteit in ................6.2.4 Instelling cyclustijd ..................... Inbedrijfstelling................62 Water vullen en afvoeren en waterdichtheid controleren ......62 7.1.1 SXT controller .....................
Pagina 5 Installatiehandleiding Fleck 9500 SXT MECH - Inhoudsopgave 9.4.10 Reiniging van de BLFC ..................9.4.11 DLFC reinigen ..................... Problemen oplossen................ 92 10.1 Foutdetectie ....................95 10.1.1 Motorblokkering / noksignaalfout ..............10.1.2 Motorafschakelfout / cyclussignaalfout ............. 10.1.3 Regeneratiestoring ..................... 10.1.4 Geheugenfout ......................
Pagina 6 De persoon die deze apparatuur installeert, moet beschikken over het volgende: • training in installatie van Fleck-serie, SXT MECH-regelaars en waterbehandelingsinstallaties; • kennis van waterconditionering en het bepalen van de juiste controllerinstellingen; • basis loodgietersvaardigheden. Dit document is beschikbaar in verschillende talen op https://www.pentair.eu/product-finder/ product-type/control-valves. Vrijgavebeheer Revisie...
Pagina 7 Installatiehandleiding Fleck 9500 SXT MECH - Algemeenheden Beoogd gebruik Het apparaat is uitsluitend bedoeld voor professionele toepassingen en is speciaal ontwikkeld voor waterbehandeling. Gebruikte afkortingen Eenh. Montage BLFC Debiet controller pekelaanzuigleiding (Brine Line Flow Controller) Pekelklep (Brine Valve) Koud water (Cold Water)
Pagina 8 Beperking van aansprakelijkheid Pentair Water Treatment EMEA-producten vallen onder bepaalde voorwaarden onder de fabrieksgarantie, waarop een beroep kan worden gedaan door directe klanten van Pentair. De gebruikers dienen contact op te nemen met de leverancier van dit product voor de geldende voorwaarden en in het geval van een potentiële garantieclaim.
Pagina 9 Installatiehandleiding Fleck 9500 SXT MECH - Algemeenheden De garantie die door Pentair met betrekking tot het product wordt verleend, vervalt in geval van: • installatie door iemand die geen specialist is op het gebied van waterinstallaties; • onjuiste installatie, incorrecte programmering, verkeerd gebruik en onjuiste bediening en/of onderhoud, waardoor schade aan het product ontstaat;...
Pagina 10 Installatiehandleiding Fleck 9500 SXT MECH - Veiligheid Veiligheid Definitie veiligheidspictogrammen GEVAAR Deze combinatie van symbool en signaalwoord geeft een onmiddellijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, kan leiden tot ernstig of dodelijk letsel. WAARSCHUWING Deze combinatie van symbool en signaalwoord geeft een potentieel gevaarlijke situatie aan die, indien deze niet wordt vermeden, kan leiden tot ernstig of dodelijk letsel.
Pagina 11 Installatiehandleiding Fleck 9500 SXT MECH - Veiligheid Plaats serielabel Artikel Onderdeelnummer Elektrische voeding Serienummer Productiedatum Productievolgorde Verplicht Zorg ervoor dat het label met het serienummer en de veiligheidslabels op het apparaat volledig leesbaar en schoon zijn! Gevaren Alle veiligheids- en beschermingsinstructies in dit document moeten in acht worden genomen om tijdelijk of permanent letsel, schade aan eigendommen of milieuverontreiniging te vermijden.
Pagina 12 Installatiehandleiding Fleck 9500 SXT MECH - Veiligheid 2.3.2 Materiaal De volgende punten moeten in acht worden genomen om een correcte werking van het systeem en de veiligheid van de gebruiker te waarborgen: • let op voor de hoogspanning van de transformator (230 V, 50 Hz);...
Pagina 13 Installatiehandleiding Fleck 9500 SXT MECH - Veiligheid • het wordt daarom ten zeerste aanbevolen om de producten te ontsmetten. Zie Desinfectie → Pagina 64]; • maximale hygiëne wordt aanbevolen tijdens de montage en installatie; • gebruik natrium- of calciumhypochloriet voor de ontsmetting en voer een handmatige regeneratie uit.
Pagina 14 Installatiehandleiding Fleck 9500 SXT MECH - Beschrijving Beschrijving Technische specificaties Ontwerpspecificaties/kwalificaties Kleplichaam Messing Rubberen onderdelen EP of EPDM Certificatie klepmateriaal DM 174, ACS Gewicht (klep met regelaar) 17 kg (max) Aanbevolen werkdruk 1,8 - 8,6 bar Maximale ingangsdruk 8,6 bar Hydrostatische testdruk 20 bar Watertemperatuur 1 - 43°...
Pagina 15 Installatiehandleiding Fleck 9500 SXT MECH - Beschrijving Beschermingsklasse IP 22 Voeding 100 tot 240 VAC, 50/60 Hz, 0,5 A, Klasse II Kortstondige overspanningen binnen de grenzen van categorie II Vervuilingsgraad Tijdelijke overspanningen moeten worden beperkt in duur en frequentie. Omgevingsomstandigheden • Alleen voor gebruik binnenshuis;...
Pagina 16 Installatiehandleiding Fleck 9500 SXT MECH - Beschrijving Contourtekening 16 / 112 Ref. MKT-IM-057 / A - 29.01.2025...
Pagina 17 Installatiehandleiding Fleck 9500 SXT MECH - Beschrijving Beschrijving en locatie onderdelen Afvoer Pekelaanzuigleiding Injectorblok Ingang Meter Uitgang 3.4.1 SXT controller Buisverbinding Controller Tweede tankadapter LCD-scherm Knop Regeneratie Knop Omhoog Knop Omlaag Nokkenas Microswitches Motor Uitgang Ref. MKT-IM-057 / A - 29.01.2025...
Pagina 18 Installatiehandleiding Fleck 9500 SXT MECH - Beschrijving 3.4.2 MECH controller Buisverbinding Tweede tankadapter Capaciteitswiel Indicator Resterende capaciteit Regeneratiewiel Programmeerwiel Nokkenas Microswitches Motor Uitgang 18 / 112 Ref. MKT-IM-057 / A - 29.01.2025...
Pagina 19 Installatiehandleiding Fleck 9500 SXT MECH - Beschrijving Systeemregeneratiecyclus Info Met deze klep kunnen downflow-regeneraties worden uitgevoerd. 3.5.1 Downflow-regeneratiecyclus (bewerking met 5 cycli) Bedrijf — normaal gebruik Onbehandeld water wordt naar beneden geleid door het harsbed en omhoog door de stijgbuis. De hardheidsionen hechten zich aan het hars en worden uit het onbehandelde water gehaald en op de harskralen uitgewisseld met natriumionen.
Pagina 20 Installatiehandleiding Fleck 9500 SXT MECH - Beschrijving BEDRIJF NORMAAL GEBRUIK TERUGSPOELING Uitgang Ingang Uitgang Ingang Afvoer Klep Klep PEKELAANZUIGING & TRAGE SPOELING SNELLE SPOELING Uitgang Ingang Uitgang Ingang Afvoer Afvoer Klep Klep pekelbak BEDRIJF BIJVULLING PEKELBAK NORMAAL GEBRUIK Uitgang Ingang...
Pagina 21 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering Systeemdimensionering Aanbevolen injector/DLFC/BLFC-klepconfiguratie Pekel Tankdiameter Harsvolume Injector DLFC BLFC syst. [in] Kleur Kleur [gpm] DF [gpm] UF [gpm] 9500/ 1600 43 - 56 Blauw 1650 57 - 85 Geel 9500/ 86 - 113...
Pagina 22 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering Let op - materiaal Gevaar voor lekkage wanneer de bedrijfssnelheid niet in acht wordt genomen! Het niet in acht nemen van de bedrijfssnelheid leidt tot hardheidslekkage of zelfs tot totale inefficiëntie van de ontharding.
Pagina 23 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering Aan de hand van dit vereiste harsvolume is het nu mogelijk om de druktank te bepalen die u nodig hebt. Merk op dat minimaal een derde van het totale volume van de tank als vrije ruimte moet worden aangehouden, zodat de bedexpansie tijdens de terugspoeling voldoende is om een correcte reiniging van de hars te waarborgen.
Pagina 24 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering Zouthoeveelheid Overeenkomstige °f.m °dH.m [g/l harswisselingscapaciteit [per l [per l hars hars hars [g/l ] as CaCO resin 66,9 6,69 3,74 3,97 75,3 7,53 4,21 Om de systeemmassacapaciteit te berekenen: × C waarbij:...
Pagina 25 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering deze gegevens het vereiste terugspoelingsdebiet, het pekelaanzuigingsdebiet en het debiet bij trage spoeling. In de meeste gevallen is het snelle spoelingsdebiet gelijk aan het terugspoelingsdebiet, hoewel voor bepaalde kleptypes het snelle spoelingsdebiet gelijk is aan het bedrijfsdebiet.
Pagina 26 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering • de snelheid van het water voor pekelaanzuiging, trage en snelle spoeling. Voor het berekenen van de cyclusduur is bovendien de volgende informatie nodig: • het eerder bepaalde harsvolume; • de gebruikte hoeveelheid zout per regeneratie;...
Pagina 27 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering Om de duur van de snelle spoeling te berekenen: De snelle spoeling is bedoeld om een overmaat aan zout in het harsbed te verwijderen en ook om het hars in de druktank opnieuw samen te persen.
Pagina 28 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering Definitie zoutdosering De zoutinstellingen worden uitgevoerd door programmering van de controller. Zie Harswisselingscapaciteit en capaciteit van de unit [ → Pagina 23]. Injectordebiet De volgende grafieken vertegenwoordigen het debiet van de injectoren als een functie van de ingangsdruk voor de verschillende injectormaten.
Pagina 29 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering INJECTOR 3 Totaal Spoeling (Rinse) Aanzuigen Ingangsdruk [bar] 4.5.2 1650 injectoren INJECTOR 1 Totaal Spoeling Aanzuigen Ingangsdruk [bar] INJECTOR 2 Totaal Spoeling Aanzuigen Ingangsdruk [bar] Ref. MKT-IM-057 / A - 29.01.2025 29 / 112...
Pagina 30 Installatiehandleiding Fleck 9500 SXT MECH - Systeemdimensionering INJECTOR 3 Totaal Spoeling Aanzuigen Ingangsdruk [bar] 4.5.3 1700/1710 injectoren INJECTOR 3C Totaal Spoeling (Rinse) Spoeling (Rinse) Aanzuigen Aanzuigen Ingangsdruk [bar] INJECTOR 4C Totaal Spoeling (Rinse) Aanzuigen Ingangsdruk [bar] 30 / 112 Ref. MKT-IM-057 / A - 29.01.2025...
Pagina 31 De voedingen die Pentair samen met het product levert, zijn verschillend en kunt u herkennen aan het onderdeelnummer op het typeplaatje van de respectieve voedingen, met name:...
Pagina 32 Installatiehandleiding Fleck 9500 SXT MECH - Installatie Als bepaalde zaken in deze handleiding voor wat betreft installatie, service of onderhoud u niet helemaal duidelijk zijn, neem dan contact op met de technische ondersteuning van het bedrijf dat het apparaat heeft geïnstalleerd.
Pagina 33 Installatiehandleiding Fleck 9500 SXT MECH - Installatie • wanneer de wateraansluiting (bypass of verdeelstuk) wordt geïnstalleerd, sluit deze dan eerst op het leidingsysteem aan. Laat verwarmde delen eerst afkoelen en gecementeerde delen eerst uitharden alvorens eventuele kunststof delen te installeren. Laat geen primer of oplosmiddel op o-ringen, moeren of de klep komen.
Pagina 34 Installatiehandleiding Fleck 9500 SXT MECH - Installatie • bestaand loodgieterswerk moet in goede staat zijn en geen kalkaanslag hebben. In geval van twijfel verdient het de voorkeur om dit te vervangen; • alle loodgieterswerk moet worden uitgevoerd volgens lokale voorschriften en zonder trek- en buigspanningen worden gemonteerd;...
Pagina 35 Installatiehandleiding Fleck 9500 SXT MECH - Installatie • alle lokale en nationale voorschriften voor de installatieplaats in acht nemen; • de klep is ontworpen voor kleine foutieve uitlijningen van het loodgieterswerk. Laat het gewicht van het systeem niet op het loodgieterswerk rusten;...
Pagina 36 Installatiehandleiding Fleck 9500 SXT MECH - Installatie Blokschema en configuratievoorbeeld Blokschema Manometer Primaire ingang Gebruikersleiding Terugslagklep om waterslag te voorkomen Filterpatroon Bypass Drukregelaar Meter Aanbevolen opties Kan geïntegreerd Afvoerleiding zijn in de klep Pekelaanzuigleiding Klep Pekelbak Harstank Afvoer Voorbeeld bovenaan gemonteerde configuratie...
Pagina 37 Installatiehandleiding Fleck 9500 SXT MECH - Installatie Klep op tankeenheid 1. Smeer de dichtingsringen in met goedgekeurd siliconenvet. 2. Draai de klep (1) op de tank (2) en zorg ervoor dat u de schroefdraad niet scheef trekt. 3. Roteer de klep (1) in wijzerzin en vrij, zonder kracht, totdat deze tot stilstand komt.
Pagina 38 Installatiehandleiding Fleck 9500 SXT MECH - Installatie In geval van thermisch lassen (metalen aansluitingstype) mogen geen aansluitingen aan de klep worden gemaakt bij het solderen. Zie hoofdstuk Beschrijving en locatie onderdelen [ → Pagina 17] om de aansluitingen te identificeren. Een composiettank die onder druk wordt gebracht zet zowel verticaal als in de omtrek uit. Als compensatie voor de verticale expansie moeten de leidingaansluitingen aan de klep voldoende flexibel zijn om overbelasting van de klep en de druktank te vermijden.
Pagina 39 Installatiehandleiding Fleck 9500 SXT MECH - Installatie • wordt de flexibele buisverbinding daarentegen in verticale positie gemonteerd, dan wordt niet de uitzetting gecompenseerd, maar wordt in plaats daarvan extra druk op de klep en de druktank uitgeoefend. Dit moet worden vermeden;...
Pagina 40 Installatiehandleiding Fleck 9500 SXT MECH - Installatie 5.10 Elektrische aansluitingen 5.10.1 SXT controller W1: Zwart W2: Rood W3: Groen W4: Geel W5: Wit W6: Blauw W7: Oranje W8: Paars c: Algemeen (Common) NC: Normaal gesloten (Normally Closed) NO: Normaal geopend...
Pagina 41 Installatiehandleiding Fleck 9500 SXT MECH - Installatie 5.10.2 MECH controller W1: Zwart W2: Rood W3: Bruin W4: Geel W5: Wit W6: Blauw W7: Oranje W8: Violet W9: Groen W10: Grijs W11: Roze TM: Timermotor VDM: Klepmotor SW: Microswitch c: Algemeen...
Pagina 42 Installatiehandleiding Fleck 9500 SXT MECH - Installatie 5.11 Bypassing Een bypassklepsysteem moet worden geïnstalleerd in alle waterconditioneringssystemen. Bypasskleppen isoleren de ontharder van het watersysteem en zorgen ervoor dat niet- geconditioneerd water wordt gebruikt. Service- of routineonderhoudsprocedures kunnen eveneens een bypass van het systeem vereisen.
Pagina 43 Installatiehandleiding Fleck 9500 SXT MECH - Installatie De afvoerleiding kan omhoog worden gevoerd tot 1,8 m, op voorwaarde dat de lengte niet groter is dan 4,6 m is en de waterdruk bij de ontharder niet minder dan 2,76 bar bedraagt. De hoogte mag toenemen met 61 cm voor elke extra 0,69 bar waterdruk bij de afvoeraansluiting.
Pagina 44 Installatiehandleiding Fleck 9500 SXT MECH - Installatie Overloopfitting Afvoerleiding Zet de slang vast Luchtspleet Afvoer Let op - materiaal Gevaar van overstromen door ontbrekende afvoerput! Een afvoerput wordt altijd aanbevolen om bij overlopen wateroverlast te voorkomen. 5.14 Aansluiting van pekelaanzuigleiding Verplicht Voor pekelaanzuigleiding met 1600/1650 pekelklep 3/8”...
Pagina 45 Installatiehandleiding Fleck 9500 SXT MECH - Programmering Programmering SXT controller Verplicht De 9500 klep regenereert met zacht water dat wordt aangevoerd vanuit de druktank in bedrijf. De hoeveelheid water verbruikt voor de regeneratie moet worden afgetrokken! 6.1.1 Display 1. In bedrijf-icoon •...
Pagina 46 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 3. Displayparameter Geavanceerde programmering en diagnosemodi: • C: unit capaciteit; • CD: huidige dag; • CT: type regeneratieregeling; • DF: displayformaat; • Dn, n = 1 t/m 7: dag van de week; • DO: te overbruggen dagen;...
Pagina 47 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.1.2 Bediening Info De menu's worden weergegeven in een bepaalde en oplopende volgorde. Als in de programmeermodus gedurende 5 minuten geen enkele knop wordt ingedrukt of als de stroom uitvalt, keert de controller terug naar de bedrijfsmodus zonder wijzigingen op te slaan.
Pagina 48 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.1.4.2 Te overbruggen dagen (DO) Stel het maximum aantal dagen in dat het systeem werkt zonder regeneratie, overeenkomstig de lokale regelgeving. 1. Houd tegelijkertijd gedurende 5 seconden ingedrukt om de menureeks te openen.
Pagina 49 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.1.5 Geavanceerde programmeermodus Info Wanneer de programmeermodus wordt geopend, kunnen alle parameters worden weergegeven of naar behoefte worden ingesteld. Afhankelijk van de bestaande programmering worden sommige functies niet weergegeven of kunnen ze niet worden geselecteerd.
Pagina 50 Installatiehandleiding Fleck 9500 SXT MECH - Programmering Parameter Opties Definitie Opmerking Unitcapaciteit 0,1 tot 9’999 (°TH/°dH).L Alleen weergegeven voor volume- ×1’000 trische regeneraties met DF inge- steld in Ltr. 1 tot 9’999 ×1’000 grains Alleen weergegeven voor volume- trische regeneraties met DF inge- steld in GAL.
Pagina 51 Installatiehandleiding Fleck 9500 SXT MECH - Programmering Parameter Opties Definitie Opmerking Weekdag, ON - OFF Regeneratie-instelling voor elke n = 1 tot 7 dag van de week. OFF standaard ingesteld. Niet beschikbaar op 9000 serie kleppen. Huidige dag 1 tot 7 Dag van de week Niet beschikbaar op 9000 serie...
Pagina 52 Installatiehandleiding Fleck 9500 SXT MECH - Programmering Opties: • dF1b: standaard downflow enkele terugspoeling (standaard); • Othr: overige; • UFtr: wordt niet gebruikt met 9500 klep; • UFbd: wordt niet gebruikt met 9500 klep; • FLtr: wordt niet gebruikt met 9500 klep;...
Pagina 53 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.1.5.7 Druktank in bedrijf (TS) Info Deze parameter verschijnt alleen als het aantal druktanks (NT) op 2 is ingesteld. Als deze verschijnt moet, aangezien de 9500 klep is ontworpen voor een systeem met twee druktanks, worden teruggekeerd naar het aantal druktanks (NT) en moet dit op 2 worden ingesteld.
Pagina 54 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.1.5.10 Reserveselectie (RS) Info Deze parameter is niet bruikbaar als het type regeneratieregeling (CT) is ingesteld op FI. Stel het reservetype in. Opties: • SF: veiligheidsfactor; • rc: vaste reservecapaciteit. 1. Druk in om het reservetype in te stellen.
Pagina 55 Installatiehandleiding Fleck 9500 SXT MECH - Programmering Verplicht In de tijdsgestuurde modus is het instellen van deze parameter verplicht en voor de controller moet ten minste één regeneratiedag geactiveerd zijn. Door de parameter op „OFF” te zetten schakelt u deze functie uit.
Pagina 56 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.1.5.13.3 Voor regeneratiedebiet Overige Info De regeneratiecycli worden aangegeven als R1 t/m R6. 1. Druk in om de regeneratietijd van deze cyclus in te stellen. 2. Druk in om de selectie te bevestigen en naar de volgende regeneratiecyclus te gaan.
Pagina 57 Installatiehandleiding Fleck 9500 SXT MECH - Programmering • P1.5: 1½” scheprad waterteller; • t1.5: 1½” turbine waterteller; • P2.0: 2” scheprad waterteller; • Gen: generieke of andere niet-Fleck waterteller. 1. Druk in om het type debietmeter in te stellen. 2. Druk...
Pagina 58 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.1.6.3 Piekdebiet (PF) Info De controller registreert het hoogste debiet (l/min) sinds de laatste regeneratie. 1. Weergave piekdebiet: 6.1.6.4 Uren sinds laatste regeneratie (HR) Info Toont het aantal uren sinds de laatste regeneratie, met vermelding van de duur van de huidige bedrijfscyclus.
Pagina 59 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.1.7 De controller resetten Verplicht Zodra u deze bewerking hebt voltooid, moeten alle programmeerstappen worden gecontroleerd! Info Er zijn twee resetmethoden: Gedeeltelijke en harde reset. Bij een gedeeltelijke reset worden alle parameters teruggezet naar de standaardwaarden, met uitzondering van het resterende volume in volumetrische systemen en de dagen sinds de laatste regeneratie bij tijdsgestuurde systemen.
Pagina 60 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.2.2 De systeemcapaciteit berekenen Verplicht De 9500 klep regenereert met zacht water dat wordt aangevoerd vanuit het vat dat in bedrijf is. De hoeveelheid water verbruikt voor de regeneratie moet worden afgetrokken! Stel de capaciteit van zacht water tussen twee regeneraties in m.b.v. de volgende formule:...
Pagina 61 Installatiehandleiding Fleck 9500 SXT MECH - Programmering 6.2.4 Instelling cyclustijd Info De cyclustijden zijn vooraf in de fabriek ingesteld. Elk pinnetje of gaatje komt overeen met 2 minuten. We raden sterk aan om na te gaan of elke cyclustijd aan de specifieke omstandigheden op de locatie is aangepast.
Pagina 62 Installatiehandleiding Fleck 9500 SXT MECH - Inbedrijfstelling Inbedrijfstelling Info Dit hoofdstuk is bedoeld voor standaard regeneratiedebieten. Neem contact op met uw leverancier als de huidige regeneratie niet standaard is en u hulp nodig hebt. Water vullen en afvoeren en waterdichtheid controleren 7.1.1...
Pagina 63 Installatiehandleiding Fleck 9500 SXT MECH - Inbedrijfstelling 13. Sluit de kraan. 14. Vul de pekelbak of de behuizing met zout. Mogelijk wilt u het waterniveau in de pekelbak of de behuizing markeren wanneer deze volledig bijgevuld is met water en gevuld is met zout. In de toekomst, na elke regeneratie, kunt u visueel controleren of de hoeveelheid water na het bijvullen tussen de 2 markeringen ligt.
Pagina 64 Installatiehandleiding Fleck 9500 SXT MECH - Inbedrijfstelling 14. Wanneer de pekelbak volledig is bijgevuld en vol is met zout, stel dan de veiligheidspekelklep in de pekelbuis af. Zorg ervoor dat de overloopelleboog boven het vlotterniveau is gemonteerd. 15. Voer, nadat de ontharder enkele minuten in bedrijf is geweest, een hardheidsproef uit op het uitgangswater, om te verifiëren of het water volgens de vereisten behandeld is.
Pagina 65 Installatiehandleiding Fleck 9500 SXT MECH - Inbedrijfstelling Pekelbakontharders Spoel de ontharder terug en voeg de vereiste hoeveelheid hypochloriet toe aan de buis van de pekelbak. De pekelbak moet water bevatten om de chlooroplossing naar de ontharder te kunnen voeren. Ga verder met de normale regeneratie.
Pagina 66 Installatiehandleiding Fleck 9500 SXT MECH - Werking Werking Aanbevelingen • Gebruik alleen regeneratiezout dat is ontwikkeld voor waterontharding overeenkomstig EN 973; • voor een optimale systeemwerking wordt het gebruik aanbevolen van schoon zout dat vrij is van onzuiverheden (bijvoorbeeld grote zoutkorrels);...
Pagina 67 Installatiehandleiding Fleck 9500 SXT MECH - Werking 8.2.1.2 Display tijdens regeneratie Tijdens een regeneratie toont het scherm de huidige cyclusstap en de resterende tijd voor deze cyclus. Het aftellen van de resterende tijd begint pas, wanneer de klep de weergegeven cyclus heeft bereikt.
Pagina 68 Installatiehandleiding Fleck 9500 SXT MECH - Werking Let op - materiaal Gevaar voor beschadiging door stroomstoring! Zonder stroom blijft de klep in zijn huidige positie staan tot de stroom weer wordt ingeschakeld. Het systeem moet alle vereiste veiligheidsonderdelen bevatten om overlopen als gevolg van een stroomstoring tijdens de regeneratie te voorkomen.
Pagina 69 Installatiehandleiding Fleck 9500 SXT MECH - Werking 8.3.2.2 Om naar volgende regeneratiecycli te gaan 1. Draai rechtsom aan het programmeerwiel (3) en wacht tot de volgende cyclus start. 8.3.3 Werking tijdens een stroomstoring Als de stroom uitvalt, blijft de waterteller het debiet meten terwijl de klep in zijn actuele positie stopt.
Pagina 70 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud Onderhoud Verplicht Reiniging, onderhoud en bedrijfspositie moeten op regelmatige tijdstippen en alleen door gekwalificeerd personeel worden uitgevoerd om een correcte werking van het complete systeem te waarborgen. Het uitgevoerde onderhoud moet worden gedocumenteerd in het hoofdstuk Onderhoud in de Gebruikershandleiding.
Pagina 71 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 2. Controleer het zoutniveau in de pekelbak. 3. Start de regeneratietest. ð Controleer de pekelaanzuiging tijdens de pekelaanzuigingsfase. ð Controleer de hervulling van de pekelbak. ð Controleer de werking van de veiligheidspekelklep, indien aanwezig.
Pagina 72 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud Onderdelen 1 jaar 2 jaar 3 jaar 4 jaar 5 jaar O-ringen*** Controleren Controleren Controleren Controleren Controleren op water- op water- op water- op water- op water- dichtheid/ dichtheid/ dichtheid/ dichtheid/ dichtheid/ reinigen of...
Pagina 73 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud Onderdelen 1 jaar 2 jaar 3 jaar 4 jaar 5 jaar BLFC*** Reinigen Reinigen Reinigen Reinigen Reinigen/ vervangen indien nodig DLFC*** Reinigen Reinigen Reinigen Reinigen Reinigen/ vervangen indien nodig Bypass (indien Reinigen Reinigen Reinigen...
Pagina 74 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud Onderdelen 1 jaar 2 jaar 3 jaar 4 jaar 5 jaar Waterteller(s)* Controleren Controleren Controleren Controleren Vervangen (indien aanwezig) en reinigen en reinigen en reinigen en reinigen Watertellerkabel(s)* Controleren Controleren Controleren Controleren Vervangen...
Pagina 75 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud Aanbevelingen 9.3.1 Gebruik originele reserveonderdelen Let op - materiaal Gevaar van beschadiging door gebruik van niet originele reserveonderdelen Gebruik alleen originele reserveonderdelen en fittingen die door de fabrikant worden aanbevolen om te zorgen voor een correcte werking en veiligheid van het apparaat.
Pagina 76 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.2 Controller motor vervangen 1. Draai de kartelwielen (1) los en open het klepdeksel (2). 2. Koppel de motor (4) los. 3. Schroef de bevestigingsmiddelen (5) los en trek de oude motor (4) en de plaat (3) eruit.
Pagina 77 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.3 Controller vervanging Info Alleen voor SXT controller 1. Draai de kartelwielen (1) los en open het klepdeksel (2). 2. Duw op de controller (3). 3. Druk de controllerclips (5) in en open het controllerdeksel (4).
Pagina 78 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 78 / 112 Ref. MKT-IM-057 / A - 29.01.2025...
Pagina 79 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.4 Stuurkop demontage/vervanging 1. Draai de kartelwielen (1) los en open het klepdeksel (2). 2. Duw op de controller (3) en verwijder de kabel van de waterteller (5). 3. Schroef met behulp van een 7 mm Engelse sleutel of een platte schroevendraaier (4) los om de controller vrij te krijgen (3).
Pagina 80 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 80 / 112 Ref. MKT-IM-057 / A - 29.01.2025...
Pagina 81 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.5 Bovenste plunjer en/of dichtingsring- en afstandsringset vervangen Let op - materiaal Gevaar voor beschadiging door gebruik van verkeerd smeermiddel Gebruik geen op petroleum gebaseerde smeermiddelen zoals vaseline, oliën of op koolwaterstof gebaseerde smeermiddelen.
Pagina 82 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 82 / 112 Ref. MKT-IM-057 / A - 29.01.2025...
Pagina 83 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.6 Vervanging van de onderste plunjer en/of de voorste dichtingsring- en afstandsringset Let op - materiaal Gevaar voor beschadiging door gebruik van verkeerd smeermiddel Gebruik geen op petroleum gebaseerde smeermiddelen zoals vaseline, oliën of op koolwaterstof gebaseerde smeermiddelen.
Pagina 84 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 84 / 112 Ref. MKT-IM-057 / A - 29.01.2025...
Pagina 85 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.7 Vervanging van het dichtingsring- en afstandsringpatroon aan de achterkant Let op - materiaal Gevaar voor beschadiging door gebruik van verkeerd smeermiddel Gebruik geen op petroleum gebaseerde smeermiddelen zoals vaseline, oliën of op koolwaterstof gebaseerde smeermiddelen.
Pagina 86 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 86 / 112 Ref. MKT-IM-057 / A - 29.01.2025...
Pagina 87 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.8 Vervanging van microswitches 9.4.8.1 SXT controller 1. Draai de kartelwielen (1) los en open het klepdeksel (2). 2. Draai met behulp van een platte schroevendraaier (5) los en verwijder de beschermplaat (3) en de oude microswitches (4).
Pagina 88 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.8.2 MECH controller 1. Draai de kartelwielen (1) los en open het klepdeksel (2). 2. Draai met behulp van een kruiskopschroevendraaier (3) los en verwijder de beschermplaat (4) en de oude microswitches (5).
Pagina 89 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.9 Injector reinigen 1. Schroef met behulp van een 16 mm engelse sleutel de moer (3) los om de buis (4) los te maken. 2. Schroef met behulp van een 8 mm engelse sleutel (1) los en verwijder de injectoreenheid (2).
Pagina 90 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.10 Reiniging van de BLFC 1. Draai met behulp van een 16 mm engelse sleutel de moeren (2) los en verwijder de buis (1). 2. Verwijder met behulp van een 18 mm engelse sleutel de BLFC houder (3).
Pagina 91 Installatiehandleiding Fleck 9500 SXT MECH - Onderhoud 9.4.11 DLFC reinigen 1. Verwijder met behulp van een 38 mm engelse sleutel de DLFC houder (2). 2. Verwijder met behulp van een platte schroevendraaier de debietregelaar (1) van de DLFC houder (2). 3. Reinig of vervang de debietregelaar (1).
Pagina 92 Installatiehandleiding Fleck 9500 SXT MECH - Problemen oplossen Problemen oplossen Probleem Oorzaak Oplossing Ontharder regenereert Stroomonderbreking of Controller herstellen en aanslui- niet automatisch uitgeschakelde stroombron. ten op een constante stroombron. Losgekoppelde/defecte Aansluitingen in stuurkop en op watertellerkabel. deksel voor waterteller controle- ren.
Pagina 93 Installatiehandleiding Fleck 9500 SXT MECH - Problemen oplossen Probleem Oorzaak Oplossing Verlies van hars door Bovenste verdeelsysteem Bovenste verdeelsysteem toevoe- afvoerleiding ontbreekt of gebroken. gen of vervangen. Lucht in watersysteem. Controleren of air check-systeem in pekelbak aanwezig is. Debietregelaar van afvoerleiding Juiste maat van debietregelaar af- onjuist gedimensioneerd.
Pagina 94 Installatiehandleiding Fleck 9500 SXT MECH - Problemen oplossen Probleem Oorzaak Oplossing Ontharder zuigt geen Verstopte debietregelaar van Debietregelaar van afvoerleiding pekel op afvoerleiding. reinigen. Injector en/of filter verstopt. Injector en/of filter reinigen of vervangen. Lage waterdruk. Ingangsdruk verhogen naar mini- maal 1,8 bar.
Pagina 95 Installatiehandleiding Fleck 9500 SXT MECH - Problemen oplossen 10.1 Foutdetectie Info Alleen voor SXT controller Foutcodes verschijnen op het systeemdisplay. Info Het kan tot 1 minuut duren voordat een fout wordt gedetecteerd en weergegeven. 10.1.1 Motorblokkering / noksignaalfout Info De klepbediening doet er langer dan 6 minuten over om naar de volgende regeneratiecyclus te gaan en de kaart heeft de verwachte signalen van de microswitches niet ontvangen.
Pagina 96 Installatiehandleiding Fleck 9500 SXT MECH - Problemen oplossen 10.1.2 Motorafschakelfout / cyclussignaalfout Info De klep heeft een onverwachte cyclus uitgevoerd. Deze foutmelding geldt slechts tot versie 2.6 van de controller. 1. Koppel de unit los van de stroomtoevoer en sluit deze weer aan.
Pagina 97 Installatiehandleiding Fleck 9500 SXT MECH - Problemen oplossen 1. Voer een handmatige regeneratie uit om de fout te resetten. 2. Als een systeem met waterteller wordt gebruikt, controleer dan of deze een stroming meet door water door het systeem te laten stromen en de debietindicator op het scherm te bekijken.
Pagina 98 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties Reserveonderdelen en opties 11.1 Klep onderdelenlijst Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid BU61929-01 Einddeksel 9500 eenheid BU28686 S&S set kunststof 9500 onderste BU28784-0.25 Pekelklep 1600 0,25 GPM & buis 9500 HW BU28784-0.50 Pekelklep 1600 0,50 GPM & buis...
Pagina 99 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid BU28612-1.2 Pekelklep 1710 1,2 GPM & buis 9500 BU28612-2 Pekelklep 1710 2 GPM & buis 9500 BU28612-4 Pekelklep 1710 4 GPM & buis 9500 BU28612-7 Pekelklep 1710 7 GPM & buis 9500 25500-0.25...
Pagina 100 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid 29226 Injectormondstuk & -hals 1700/1710 #4C groen 29227 Injectormondstuk & -hals 1700/1710 #5C wit 29228 Injectormondstuk & -hals 1700/1710 #6C rood 29229 Injectormondstuk & -hals 1700/1710 #7C zwart...
Pagina 101 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid 25581-12 DLFC 1” NPT - 3/4” BSP eenheid 12 GPM 2850/2910/9500 25581-15 DLFC 1” NPT - 3/4” BSP eenheid 15 GPM 2850/2910/9500 25581-20 DLFC 1” NPT - 3/4” BSP eenheid 20 GPM 2850/2910/9500...
Pagina 102 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties 11.2 Stuurkop onderdelenlijst Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid PH950SI-001 PH 9500 SXT PH950MI-003 PH 9500 mechanisch 1½” 40 m PH950MI-004 PH 9500 mechanisch 1½” 200 m BU26473 Deksel zwart links venster 9500/9000 elektronisch 19291-020...
Pagina 103 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid 19121-08SP Kabel elektronische waterteller 0,91 m BF 19791-02SP Eenheid turbine & roestvrijstalen watertellerkabel 0,750 m 29230 Set watertellerkabel & kabelgeleidereenheid 1” 9000/9100 29231 Set watertellerkabel & kabelgeleidereenheid ¾” 9000/9100 29232 Set watertellerkabel &...
Pagina 104 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid 29241 Programmeerwieleenheid & labels 9000/9100/9500 29239 Reparatieset twin timer 29240 Set microswitch timer 29242 Timer mechanisch 8 m 9000/9100/9500 29243 Timer mechanisch 20 m 9000/9100/9500 29244 Timer mechanisch 40 m...
Pagina 105 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties Item Pekelsysteem Onderdeelnummer Beschrijving Verpakkingshoeveelheid 1710 25453 Veiligheidspekelklep 2350, zonder air check 25364 Montagedeel 1” NPT buitendraad × 3/8” binnendraad 11.4 Veiligheidspekelkleppen 2310 lijst Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid 60014SP Kleplichaameenheid SBV 2310...
Pagina 106 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties 11.5 Verdeelsystemen onderdelenlijst Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid 18404 2” stijgbuiseenheid, 1 m 82 18396 2” onderste verdeelsysteem BU28649 2” buis, 1,66 m (ACS) 21148HW 2” buis HW, 1,66 m 26050 2” onderste verdeelsysteem HW BU26052 2”...
Pagina 107 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties 11.6 Tweede tankadapter onderdelenlijst Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid 28137-16 Koperen buizenset tweede tankadapter - 16 mm 28137-20 Koperen buizenset tweede tankadapter - 20 mm 28137-24 Koperen buizenset tweede tankadapter - 24 mm 29224 Flens verbindingsbuis en...
Pagina 108 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties 11.7 Air checks onderdelenlijst Item Pekelsysteem Onderdeelnummer Beschrijving Verpakkingshoeveelheid 1600 18168 Air checks 500A, 915 mm (36”) 26773 Air checks 500A, 1,25 m 23473 Air checks 500 HW, 915 mm (36”) 915/9...
Pagina 109 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid 61936-01 Deksel voor waterteller 1 tot 3” voor SS watertellers 29186 Set rotor SS 1,5” 9500/2850 44580 Debietbreker 1½” 29091 Watertellereenheid SS 1,5" BSP mechanisch 40 m³/elektronisch 61936 Deksel voor waterteller 1 tot 3”...
Pagina 110 Installatiehandleiding Fleck 9500 SXT MECH - Reserveonderdelen en opties Item Onderdeelnummer Beschrijving Verpakkingshoeveelheid 12794-01SP Elleboog ⅜” × ⅜” Kit 57 Set accessoires 1700/1710 met CAC 900 Kit 160 Kit waterteller Test Alle klep 110 / 112 Ref. MKT-IM-057 / A - 29.01.2025...
