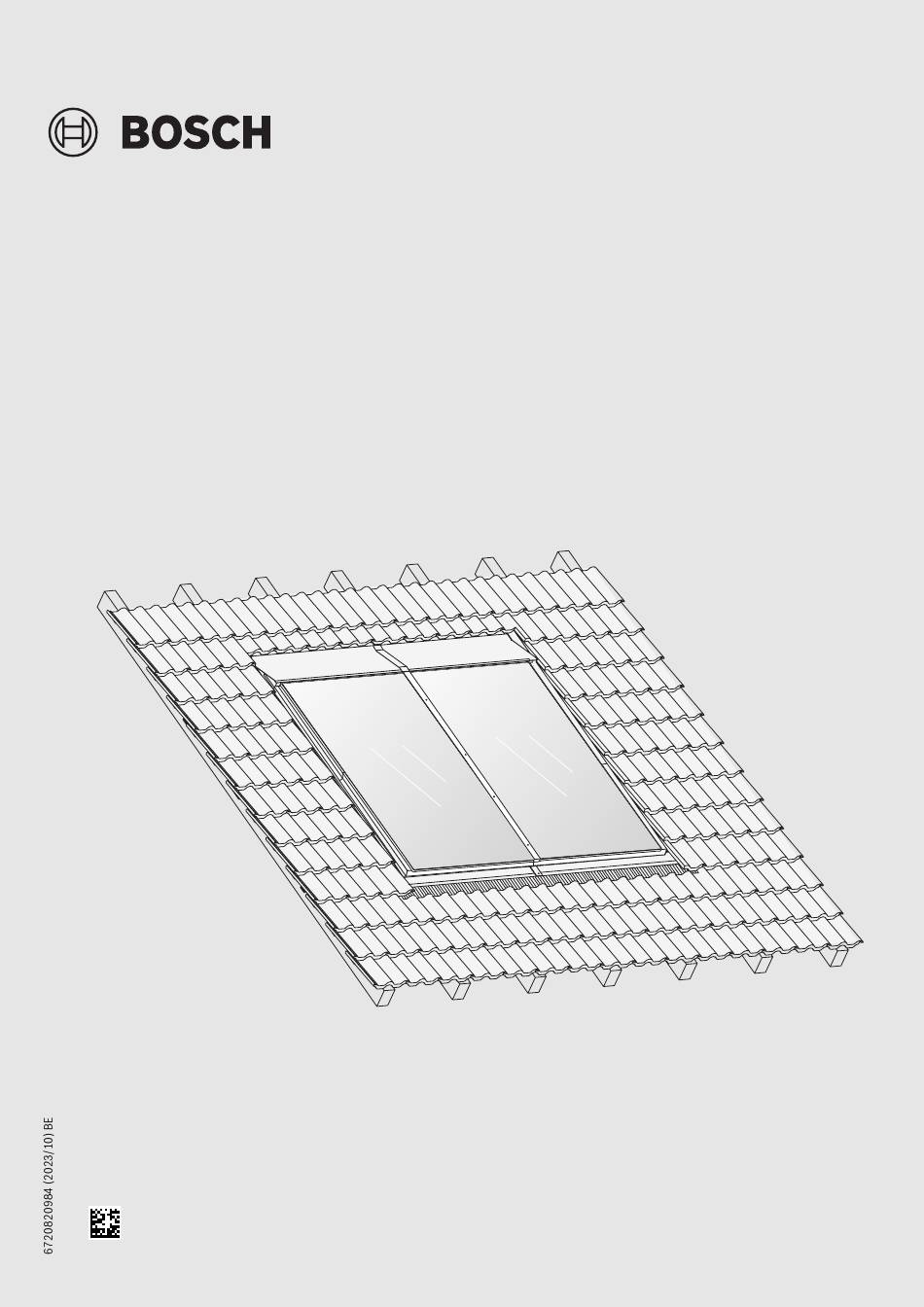

Installatie- en onderhoudshandleiding voor de vakman/aanwijzingen voor de gebruiker
Vlakke collector montage in het dak
SO 5000 TF
FKC-2
Inhoudsopgave
loading

Gerelateerde Handleidingen voor Bosch SO 5000 TF

Samenvatting van Inhoud voor Bosch SO 5000 TF

  • Pagina 1 Installatie- en onderhoudshandleiding voor de vakman/aanwijzingen voor de gebruiker Vlakke collector montage in het dak SO 5000 TF FKC-2...

  • Pagina 2: Inhoudsopgave

    ........27 Solarslang met ontluchter op het dak aansluiten ..27 SO 5000 TF – 6720820984 (2023/10)

  • Pagina 3: Toelichting Bij De Symbolen En Veiligheidsvoorschriften

    Ieder ander gebruik komt niet overeen met ▶ Installatiehandleidingen op een zichtbare plaats bewaren, be- de voorschriften en is daardoor uitgesloten van de aansprakelijkheid. schermd tegen hitte, water en stof. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 4: Gegevens Betreffende Het Product

    Toegestane bedrijfsdruk collector Stagnatietemperatuur type verticaal °C Stagnatietemperatuur type horizontaal °C Maximale bedrijfstemperatuur °C Drukval type verticaal Drukval type horizontaal Klimaatklasse:1000/20 Klasse A conform ISO 9806 Schokbestendigheid: 35 mm kogel Tabel 2 Technische gegevens SO 5000 TF – 6720820984 (2023/10)

  • Pagina 5: Leveringsomvang

    Afglijbeveiliging 4 × 2 × Bevestigingsklem, dubbelzijdig 3 × 3 × Middelste afdekstrook 1 × 1 × Bevestigingsklem, eenzijdig 6 × Bevestigingsplaatje 12 × 6 × Afdichtband (rol); voor holle dakpan- 1 × nen/dakpannen SO 5000 TF – 6720820984 (2023/10)

  • Pagina 6: Montageset Voor Horizontale Collectoren

    Bevestigingsklem, eenzijdig 4 × Bevestigingsplaatje 12 × 6 × Afdichtband (rol); voor holle dakpan- 1 × nen/dakpannen Driehoekdichtband; voor holle dakpan- 6 × 2 × Driehoekdichtband; voor dakpannen 2 × Dakpanhouder 2 × 1 × SO 5000 TF – 6720820984 (2023/10)

  • Pagina 7: Montageset Voor Een Single-Collector

    Bovendien wordt een rol kleefkoord meegeleverd. Afglijbeveiliging 2 × 2 × Bevestigingsklem, eenzijdig 6 × 4 × Middelste afdekstrook 1 × 1 × Bevestigingsklem, eenzijdig 4 × Bevestigingsplaatje 12 × 12 × Afdichtband (rol) 1 × 1 × SO 5000 TF – 6720820984 (2023/10)

  • Pagina 8: Aansluitset

    2 transportbeschermhoeken bevatten ieder 1 verbindingsset (1 verbindingsset bevat 2 veerklemringen en 1 solarslang) Pos. 13 Veerklemring 4 × Pos. 14 Solarslang 145 mm met stop 2 × Pos. 15 Transporthoek met verbindingsset 2 × Tabel 7 SO 5000 TF – 6720820984 (2023/10)

  • Pagina 9: Componenten En Technische Documenten

    – DIN EN 62305 deel 3 / VDE 0185-305-3: bliksembeveiliging, be- – Houd rekening met de benodigde ruimte op het dak veiliging van bouwkundige installaties en personen ( hoofdstuk 5.4, pagina 11). – De voorschriften van het AREI dienen te worden gevolgd. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 10: Dakbedekking

    ▶ Respecteer bij het bepalen van de maximale windsnelheid de volgen- de factoren: – Positie van de solarinstallatie – Geografische hoogte van het terrein – Topografie (terrein/bebouwing) – Gebouwhoogte De maximale sneeuwbelasting resulteert uit de regionale zones (sneeuwbelastingszones) en de terreinhoogte. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 11: Benodigde Ruimte Op Het Dak

    8,57 6,34 10,55 6,41 10,62 7,54 12,59 7,61 12,66 8,74 14,63 8,81 14,70 9,94 16,67 10,01 16,74 11,14 18,71 11,21 18,78 12,34 20,76 12,41 20,83 Tabel 11 Benodigde ruimte voor type verticaal en horizontaal SO 5000 TF – 6720820984 (2023/10)

  • Pagina 12: Transport

    ▶ Grijp voor het dragen van de collector met de handen in de hand- greep of aan de collectorrand. 6720640298-45.1ST Afb. 16 Solarslang met stop 6720803995.25-1.ST 6720803995.25-1.ST Afb. 14 Gebruik collectoraansluitingen niet als transporthulpmiddel. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 13: Dak Voorbereiden

    Onderste rij dakpannen Linker rij dakpannen Dekplaat zijkant Breedte van het collectorveld incl. dekplaat Hoogte van het collectorveld incl. dekplaat, zonder loodslab Afstand tussen de afdekkingen, die op de dekplaten aan de zij- kant liggen SO 5000 TF – 6720820984 (2023/10)

  • Pagina 14: Afdekking

    ▶ Maat X op het dak aantekenen en linker rij dakpannen ( afb. 17, [5]) vastleggen. ▶ Rechter rij dakpannen ( afb. 17, [2]), die indien nodig later bij het dekken moeten worden bijgesneden, vastleggen. SO 5000 TF – 6720820984 (2023/10)
  • Pagina 15 112 mm 29° 57 mm 121 mm 32° 63 mm 133 mm 34° 67 mm 142 mm Tabel 15 0010047888-001 Afb. 20 Onderste rij: maximale hoogte van de afdekking vanaf panlat Onderste dekplaat Afdekking SO 5000 TF – 6720820984 (2023/10)

  • Pagina 16: Extra Panlatten Monteren

    8,57 6,34 10,55 6,41 10,62 7,54 12,59 7,61 12,66 8,74 14,63 8,81 14,70 9,94 16,67 10,01 16,74 11,14 18,71 11,21 18,78 12,34 20,76 12,41 20,83 Tabel 16 Benodigde ruimte voor collectortype verticaal en horizontaal SO 5000 TF – 6720820984 (2023/10)
  • Pagina 17 810 – 998 1660 – 1840 810 – 998 2080 1230 2080 1230 2080 1230 2250 1380 2360 1500 2250 1380 2450 1600 2570 1730 2450 1600 Tabel 17 Afstanden van de extra panlatten SO 5000 TF – 6720820984 (2023/10)

  • Pagina 18: Opstelling Van De Onderste Dekplaat

    [3] borgen. 0010047913-001 Afb. 25 Opstelling bij 2 collectoren Opstelling bij single-collector 0010047914-001 0010047891-001 Afb. 26 Opstelling bij single-collector (links: verticaal; rechts: horizon- Afb. 23 Panlat verzetten taal) Collectorveld Verzette panlat Tegenlatten Aanwezige panlat SO 5000 TF – 6720820984 (2023/10)

  • Pagina 19: Houder En Verbinder Monteren

    2132 0010047920-001 Afb. 28 Collectortype horizontaal (3 collectoren), grijs gebied: bij meer dan 2 collectoren (deze maten worden herhaald), maten in mm a. Alleen bij single-collector: afstand 1240 mm b. Alleen bij laatste collector SO 5000 TF – 6720820984 (2023/10)

  • Pagina 20: Onderste Dekplaat Monteren

    (afstand tussen de platen: ca. 10 mm) ( afb. 30). 0010047917-001 Afb. 31 Afglijbeveiligingen positioneren en vastplakken ▶ Onderste dekplaat door de boringen van de afglijbeveiliging met 2 schroeven op de panlat bevestigen. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 21: Montage Van De Collectoren

    Afb. 34 Veerklemring zonder borgring verplaatsen In de solarslangen voor het onderling verbinden van de collectoren zijn pluggen geplaatst. 1. Pluggen pas vlak voor de montage van de solarslang verwijderen. 2. Solarslang met veerklemring op de collectoraansluiting schuiven. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 22: Collectormontage Op De Begane Grond Voorbereiden

    ▶ Wanneer de veerklemring [1] zich direct voor de verdikking bevindt, ker en rechter buitenkant [1] van het collectorcircuit aanbrengen. borgring aantrekken. 0010047925-001 Afb. 38 Afdichtingsband plaatsen (achterzijde collector) 6720640298-33.1ST Afb. 36 Pluggen monteren SO 5000 TF – 6720820984 (2023/10)

  • Pagina 23: Linker Collector Monteren

    ▶ Single-collector, horizontaal: 1 extra eenzijdige bevestigingsklem monteren. 1. Overige dubbelzijdigebevestigingsklemmen op de panlatten schroe- ven en zodanig positioneren, dat debevestigingsklemmen in de mon- tageopeningen aan de zijkant grijpen en vlak aanliggen. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 24: Overige Collectoren Monteren

    Afb. 44 Montagepositie van het bovenste verbindingsstuk bij horizonta- langen. le collectoren Solarvloeistof kan ontsnappen. ▶ Elke solarslang op de collectoraansluiting met een veerklemring bor- gen. Wanneer de veerklemring direct voor de verdikking ligt, ▶ de borgring aantrekken. SO 5000 TF – 6720820984 (2023/10)
  • Pagina 25 Afb. 49 Overige bevestigingsklemmen monteren Om aanvullende collectoren te monteren: ▶ Montagestappen voor elke volgende collector herhalen, zoals in  hoofdstuk 8.3 staat beschreven. Debevestigingsklem [1] mag niet verdraaien. Indien nodig: ▶ Aan bevestigingsklem tegenhouden. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 26: Collectortemperatuursensor Monteren

    Positie van de dompelhuls voor de collectortemperatuursensor Wanneer de dompelhuls van een verkeerde collector doorgestoten wordt, deze dompelhuls met de stop uit de aansluitset afdichten. Afb. 54 Houd een minimale radius van 150 mm aan SO 5000 TF – 6720820984 (2023/10)

  • Pagina 27: Solarslang Zonder Ontluchter Op Het Dak Aansluiten

    Leiding (ter plaatse) Ontluchterset (1x) Dubbele nippel G¾ met O-ring (1x) Slangpilaar (2x) (slechts 1 nodig) Veerklemring (2x) Solarslang 55 mm (1x) ▶ Doppen van de collectoraansluitingen verwijderen. ▶ Wartelmoer [1] over de collectoraansluiting schuiven. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 28: Montage Van De Dekplaat

    • De verticale uitvoering bestaat uit twee delen. • De onderdelen voor de linker- en rechterzijde van het collectorveld zijn met "R" (rechts) en "L" (links) gemarkeerd. • Het bovenste deel is herkenbaar aan het uitgesneden element ( afb. 62, [1]). SO 5000 TF – 6720820984 (2023/10)

  • Pagina 29: Afdekplaten Monteren

    2. Rechter afdekplaat op dezelfde wijze monteren, daarbij in het linker afdekplaatdeel steken. 3. Afdekplaatdelen uitrichten. 0010047951-001 Afb. 64 Zijdekplaten uit elkaar schuiven (verticaal) ▶ Verticaal; zijdekplaat met 3 aanhechtingsplaatjes vastzetten. ▶ Horizontaal; zijdekplaat met 2 aanhechtingsplaatjes vastzetten. SO 5000 TF – 6720820984 (2023/10)

  • Pagina 30: Middelste Afdekstrook Monteren

    Daarbij de schroeven niet te vast aandraaien en waarborgen, dat de afdekstrook niet verschuift. 0010047957-001 Afb. 70 Verticale uitvoering 5x30 5x30 0010047955-001 Afb. 68 Afdekstrook monteren 0010047958-001 Afb. 71 Horizontale uitvoering SO 5000 TF – 6720820984 (2023/10)
  • Pagina 31 ▶ Bovenste dekplaat zodanig uitrichten, dat de boringen in het onder- ste deel van de verbinder nog zichtbaar zijn en de dekplaat aan de buitenkanten van de collector hoorbaar aanslaan. 1. Afdichtingslippen inkorten. 0010047963-001 Afb. 76 Bovenste deel van de verbinder monteren SO 5000 TF – 6720820984 (2023/10)

  • Pagina 32: Driehoekdichtband Monteren (Dakpan/Holle Dakpan)

    Om te zorgen dat de lijm aan de loodslab ook bij lage temperaturen aan de dakpan hecht: ▶ Loodslabben met geschikt apparaat verwarmen. 0010047969-001 >10 °C Afb. 81 Onderste dekplaat op de bedekking kleven 40–60 °C <10 °C 0010047967-001 Afb. 79 Loodslabben verwarmen, indien nodig SO 5000 TF – 6720820984 (2023/10)

  • Pagina 33: Afsluitende Werkzaamheden

    – De dakpan dekt de dekplaat zo ver mogelijk af maar raakt de dek- plaat echter niet. – De bijgesneden dakpan ligt onder dezelfde hoek aan als het niet bijgesneden deel buiten het collectorveld SO 5000 TF – 6720820984 (2023/10)

  • Pagina 34: Aanwijzing Inzake Gegevenbescherming

    Bosch. In bepaalde gevallen, maar alleen indien een passende gegevens- beveiliging is gewaarborgd, kunnen persoonsgegevens worden overge- De installatie- en onderhoudshandleiding van het solarstation bevat spe- dragen aan ontvangers buiten de Europese Economische Ruimte (EER).

  • Pagina 35: Inspectie- En Onderhoudswerkzaamheden

    ▶ Wanneer de collector ondanks intensieve zonnestraling na 4 uur nog steeds is beslagen, reinig dan de beluchtingsopeningen [1] met bijv. een dunne naald. 6720640298-60.1ST Afb. 84 Beluchtingsopeningen SO 5000 TF – 6720820984 (2023/10)

  • Pagina 36: Milieubescherming, Buitenbedrijfstelling, Afvoeren

    ▶ Bovenste deel van de verbinder [2] en afdekstrook [1] verwijderen. voeren 1. Afdichtingslip van bovenste dekplaat aftrekken. Milieubescherming is een ondernemingsprincipe van de Bosch-groep. Kwaliteit van de producten, rendement en milieubescherming zijn even belangrijke doelen voor ons. Wetten en voorschriften op het gebied van de milieubescherming worden strikt gerespecteerd.
  • Pagina 40 Bosch Thermotechnology n.v./s.a. Zandvoortstraat 47 2800 Mechelen www.bosch-homecomfort.be Dienst na verkoop (voor herstelling) Service après-vente (pour réparation) T: 015 46 57 00 service.planning@be.bosch.com Deutsche Fassung auf Anfrage erhältlich.
