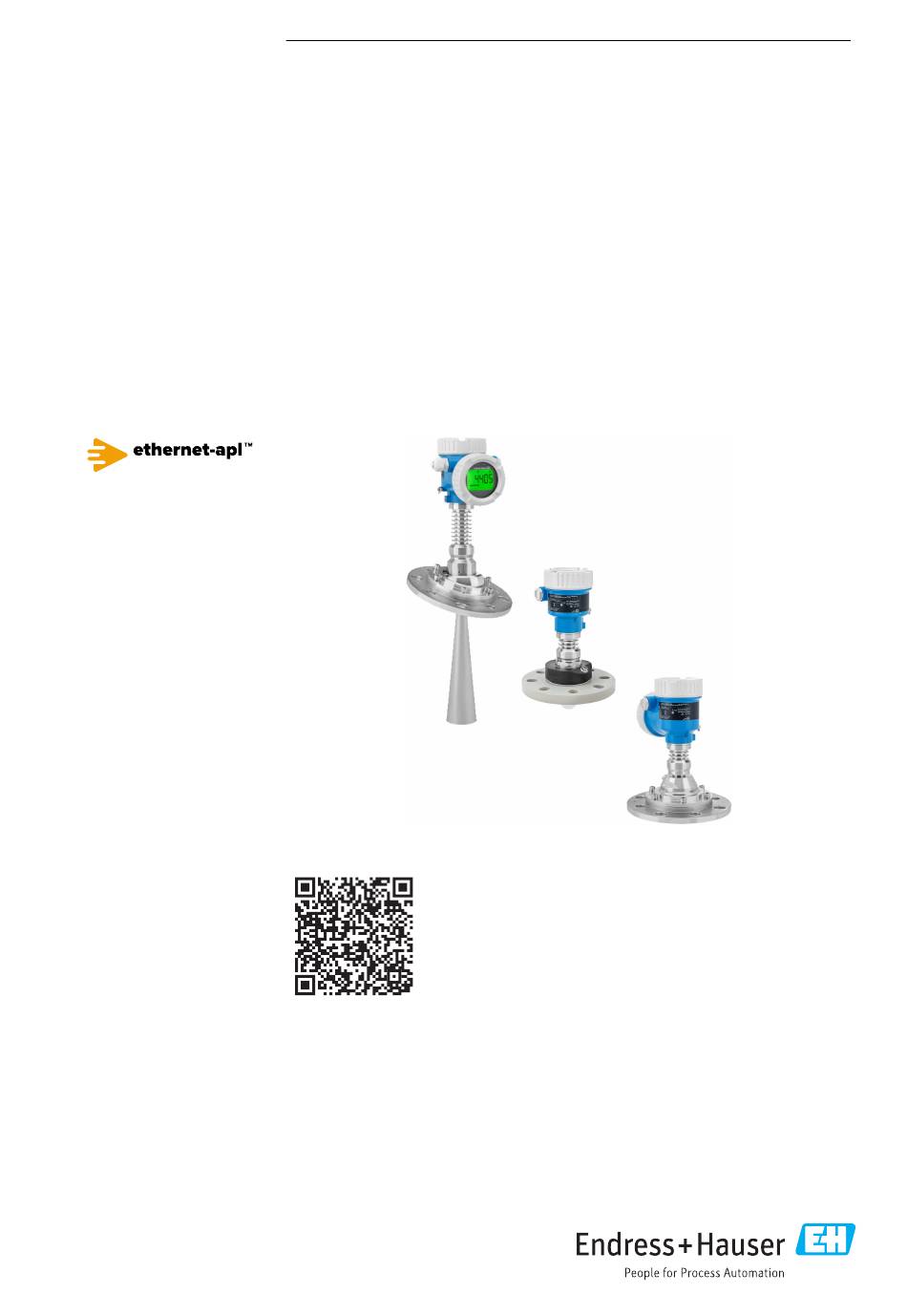

Beknopte handleiding
Micropilot FMR67B
Vrije-veld radar
PROFINET via Ethernet-APL
Deze beknopte handleiding is niet bedoeld
als vervanging voor de
bedieningshandleiding behorende bij het
instrument.
Meer informatie is opgenomen in de
bedieningshandleiding en de aanvullende
documentatie.
Beschikbaar voor alle instrumentversies via:
• Internet:
• Smartphone/tablet: Endress+Hauser
bedieningsapp
Solutions
www.endress.com/deviceviewer
Services
Inhoudsopgave
loading

Gerelateerde Handleidingen voor Endress+Hauser Micropilot FMR67B

Samenvatting van Inhoud voor Endress+Hauser Micropilot FMR67B

  • Pagina 1 Products Solutions Services KA01615F/15/NL/02.24-00 71691900 2024-12-06 Beknopte handleiding Micropilot FMR67B Vrije-veld radar PROFINET via Ethernet-APL advanced physical layer Deze beknopte handleiding is niet bedoeld als vervanging voor de bedieningshandleiding behorende bij het instrument. Meer informatie is opgenomen in de bedieningshandleiding en de aanvullende documentatie.
  • Pagina 2 Micropilot FMR67B PROFINET via Ethernet-APL Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Pagina 3: Veiligheidssymbolen

    Micropilot FMR67B PROFINET via Ethernet-APL Symbolen Symbolen Veiligheidssymbolen GEVAAR Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt vermeden zal ernstig of dodelijk lichamelijk letsel ontstaan. WAARSCHUWING Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt vermeden, kan ernstig of dodelijk letsel ontstaan.

  • Pagina 4: Voorwaarden Voor Het Personeel

    Voorwaarden voor het personeel Micropilot FMR67B PROFINET via Ethernet-APL Voorwaarden voor het personeel Het personeel voor installatie, inbedrijfname, diagnose en onderhoud moet aan de volgende voorwaarden voldoen: ‣ Opgeleide, gekwalificeerde specialisten moeten een relevante kwalificatie hebben voor deze specifieke functie en taak.

  • Pagina 5: Arbeidsveiligheid

    Oppervlakken van het instrument niet schoonmaken en aanraken met harde of puntige voorwerpen. Grensgevallen: ‣ Voor speciale vloeistoffen en reinigingsmiddelen, zal Endress+Hauser graag behulpzaam zijn bij het verifiëren van de bestendigheid van de gebruikte materialen. Hiervoor wordt echter geen garantie of aansprakelijkheid geaccepteerd. Overige gevaren Vanwege de warmte-overdracht vanuit het proces en vermogensverlies in de elektronica, kan de temperatuur van de elektronicabehuizing en de onderdelen daarin opgenomen (bijv.

  • Pagina 6: Productveiligheid

    Device Viewer (www.endress.com/deviceviewer): voer het serienummer van de typeplaat handmatig in.  Alle informatie over het meetinstrument wordt getoond. ‣ Endress+Hauser Operations App; voer handmatig het serienummer van de typeplaat in of scan de 2D-matrixcode op de typeplaat.  Alle informatie over het meetinstrument wordt getoond. Endress+Hauser...

  • Pagina 7: Typeplaat

    Micropilot FMR67B PROFINET via Ethernet-APL Opslag en transport Typeplaat Heeft u het juiste instrument? De typeplaat bevat de volgende informatie over het instrument: • Identificatie fabrikant, instrumentbenaming • Bestelcode • Uitgebreide bestelcode • Serial number • Tagnaam (TAG) (optie) • Technische specificaties, bijv. voedingsspanning, stroomverbruik, omgevingstemperatuur, communicatiespecifieke gegevens (optie) •...

  • Pagina 8: Installatie

    Installatie Micropilot FMR67B PROFINET via Ethernet-APL Installatie 11.1 Algemene instructies WAARSCHUWING Verlies van beschermingsklasse indien het instrument in een natte omgeving wordt geopend. ‣ Open het instrument alleen in een droge omgeving! Installeer het instrument zodanig of verdraai de behuizing zodanig, dat de kabelwartels niet naar boven wijzen.

  • Pagina 9: Interne Fittingen

    Micropilot FMR67B PROFINET via Ethernet-APL Installatie 11.2 Installatievoorwaarden 11.2.1 Interne fittingen A0031814 Vermijd installatiefittingen (niveauschakelaars, temperatuursensoren, beugels, vacuümringen, verwarmingsspiralen enz.) in de stralingsbundel. Let op de stralingshoek α. 11.2.2 Verticale uitlijning van de antenne-as Richt de antenne zodanig dat deze loodrecht op het productoppervlak staat.
  • Pagina 10 Installatie Micropilot FMR67B PROFINET via Ethernet-APL Maximale nozzlelengte H als functie van de nozzlediameter D D 80 … 100 mm (3,2 … 4 in) 1 700 mm (67 in) 100 … 150 mm (4 … 6 in) 2 100 mm (83 in) ≥...

  • Pagina 11: Ptfe Afdruipantenne 50 Mm (2 In)

    Micropilot FMR67B PROFINET via Ethernet-APL Installatie Informatie over de montagenozzle De maximale nozzlelengte H hangt af van de nozzlediameter D. De maximale nozzlelengte H hangt af van de nozzlediameter D D 80 … 100 mm (3,2 … 4 in) 1 700 mm (67 in) 100 …...
  • Pagina 12 Installatie Micropilot FMR67B PROFINET via Ethernet-APL De maximale lengte van de nozzle H hangt af van de nozzlediameter D D 50 … 80 mm (2 … 3,2 in) 750 mm (30 in) 80 … 100 mm (3,2 … 4 in) 1 150 mm (46 in) 100 …...
  • Pagina 13 Micropilot FMR67B PROFINET via Ethernet-APL Installatie 11.3.5 Antenne vlak gemonteerd 80 mm (3 in) met uitlijninrichting UNI-flenzen met een geïntegreerde uitlijninrichting zijn leverbaar voor de antenne vlak gemonteerd 80 mm (3 in). Een hoek van de antenne-as tot maximaal 15 ° in alle richtingen kan worden ingesteld met behulp van de uitlijninrichting.

  • Pagina 14: Spoelluchtaansluiting

    Installatie Micropilot FMR67B PROFINET via Ethernet-APL 11.3.6 Spoelluchtaansluiting In toepassingen met veel stofontwikkeling, kan de geïntegreerde spoelluchtaansluiting het verstopt raken van de antenne voorkomen. Pulserend bedrijf wordt geadviseerd. A0046593  3 Antenna met spoelluchtadapter Spoelluchtaansluiting NPT 1/4" of G 1/4"...

  • Pagina 15: Verdraaien Van De Displaymodule

    Micropilot FMR67B PROFINET via Ethernet-APL Installatie A0046660 Kunststof eenkamerbehuizing (geen borgschroef) Aluminium eenkamerbehuizing Eenkamerbehuizing, 316L, hygiëne (geen borgschroef) Tweekamerbehuizing Tweekamerbehuizing, L-vorm Borgschroef LET OP De behuizing kan niet volledig worden losgeschroefd. ‣ Maak de externe borgschroef maximaal 1,5 slag los. Wanneer de schroef te ver of helemaal wordt losgedraaid (voorbij het schroefankerpunt), kunnen kleine onderdelen (contraring) losraken en eruit vallen.

  • Pagina 16: Controles Voor De Montage

    Elektrische aansluiting Micropilot FMR67B PROFINET via Ethernet-APL Schroef het deksel van het elektronicacompartiment van de transmitterbehuizing en controleer de dekselafdichting. Druk op het ontgrendelmechanisme en verwijder de displaymodule. Verdraai de displaymodule in de gewenste positie: maximaal 4×90 ° in elke richting.
  • Pagina 17 Micropilot FMR67B PROFINET via Ethernet-APL Elektrische aansluiting LET OP Wanneer de borgschroef niet correct is geplaatst, dicht het deksel niet goed af. ‣ Open het deksel: maak de schroef van de behuizingsborging maximaal 2 slagen los zodat de schroef niet kan uitvallen. Plaats het deksel en controleer de dekselafdichting.
  • Pagina 18 Elektrische aansluiting Micropilot FMR67B PROFINET via Ethernet-APL A0046583 Eenkamerbehuizing, kunststof Eenkamerbehuizing, aluminium, gecoat Eenkamerbehuizing, 316L, hygiëne (Ex-instrument) Tweekamerbehuizing, aluminium, gecoat Tweekamerbehuizing, L-vorm, aluminium, gecoat Aardklem voor aansluiten van de potentiaalvereffening WAARSCHUWING Ontstekingsvonken of ontoelaatbaar hoge oppervlaktetemperaturen. Explosiegevaar! ‣ Zie de separate documentatie betreffende toepassingen in explosiegevaarlijke omgevingen voor de veiligheidsinstructies.

  • Pagina 19: Aansluiten Van Het Instrument

    Micropilot FMR67B PROFINET via Ethernet-APL Elektrische aansluiting 12.2 Aansluiten van het instrument A0046659 Eenkamerbehuizing, kunststof Eenkamerbehuizing, aluminium, gecoat Eenkamerbehuizing, 316L, hygiëne Tweekamerbehuizing, aluminium, gecoat Tweekamerbehuizing, L-vorm, aluminium, gecoat Deksel aansluitcompartiment Instrumenten met 316L hygiënische behuizing met één compartiment en schroefkabeldoorvoer moeten worden aangesloten op het eind van de lijn; slecht één "kabelinvoer"...

  • Pagina 20: Overspanningsbeveiliging

    Elektrische aansluiting Micropilot FMR67B PROFINET via Ethernet-APL Kabelbuitendiameter De buitendiameter van de kabel hangt af van de gebruikte kabelwartel • Koppeling, kunststof: ⌀5 … 10 mm (0,2 … 0,38 in) • Koppeling, vernikkeld messing: ⌀7 … 10,5 mm (0,28 … 0,41 in) •...

  • Pagina 21: Bedrading

    Micropilot FMR67B PROFINET via Ethernet-APL Elektrische aansluiting 12.2.4 Bedrading WAARSCHUWING Voedingsspanning kan zijn aangesloten! Risico van elektrische schokken en/of explosie! ‣ Waarborg, wanneer het instrument wordt gebruikt in een explosiegevaarlijke omgeving, dat de nationale normen en de specificaties in de veiligheidsinstructies (XA' s ) worden aangehouden.

  • Pagina 22: Klembezetting

    Elektrische aansluiting Micropilot FMR67B PROFINET via Ethernet-APL 12.2.5 Klembezetting Eenkamerbehuizing A0042594  6 Aansluitklemmen en aardklem in het aansluitcompartiment, eenkamerbehuizing Positieve klem Negatieve klem Interne aardklem Tweekamerbehuizing A0042803  7 Aansluitklemmen en aardklem in het aansluitcompartiment Plusklem Minusklem Interne aardklem...

  • Pagina 23: Kabelwartels

    Micropilot FMR67B PROFINET via Ethernet-APL Elektrische aansluiting Tweekamerbehuizing, L-vorm A0045842  8 Aansluitklemmen en aardklem in het aansluitcompartiment Plusklem Minusklem Interne aardklem 12.2.6 Kabelwartels A0046584 Eenkamerbehuizing, kunststof Eenkamerbehuizing, aluminium, gecoat Eenkamerbehuizing, 316L, hygiëne Tweekamerbehuizing, aluminium, gecoat Tweekamerbehuizing, L-vorm, aluminium, gecoat...

  • Pagina 24: Beschikbare Instrumentconnectoren

    Elektrische aansluiting Micropilot FMR67B PROFINET via Ethernet-APL 12.2.7 Beschikbare instrumentconnectoren In geval van instrumenten met een stekker, is het niet noodzakelijk de behuizing te openen voor het uitvoeren van de aansluitingen. Gebruik de meegeleverde afdichtingen om het binnendringen van vocht in het instrument te voorkomen.

  • Pagina 25: Bedieningsmogelijkheden

    • Bediening via optische bedieningstoetsen op het display van het instrument (optie) • Bediening via draadloze Bluetooth®-technologie (met optioneel Bluetooth- instrumentdisplay) met SmartBlue-app of FieldXpert, DeviceCare • Bediening via webserver • Bediening via bedieningstool (Endress+Hauser FieldCare/DeviceCare) of FDI Hosts (bijv., PDM) 13.2 Bedieningstoetsen en DIP-schakelaars op de elektronicamodule...

  • Pagina 26: Gebruikersrollen En Bijbehorende Toegangsrechten

    Bedieningsmogelijkheden Micropilot FMR67B PROFINET via Ethernet-APL 13.3.1 Gebruikersrollen en bijbehorende toegangsrechten De twee gebruikersrollen Operator en Onderhoud (status bij uitlevering) hebben een verschillende schrijftoegang tot de parameters wanneer een instrumentspecifieke toegangscode is gedefinieerd.. De toegangscode beschermt de configuratie van het instrument tegen ongeautoriseerde toegang.

  • Pagina 27: Bediening Via Draadloze Bluetooth®-Technologie (Optie)

    Voorwaarde • Instrument met lokaal display met Bluetooth • Smartphone of tablet met or Endress+Hauser SmartBlue (app) of PC met DeviceCare vanaf versie 1.07.05 of FieldXpert SMT70 De aansluiting beslaat een bereik tot 25 m (82 ft). Het bereik kan variëren afhankelijk van de omgevingsomstandigheden zoals bevestigingen, wanden of plafonds.

  • Pagina 28: Toegang Tot Het Bedieningsmenu Via De Webbrowser

    Bedieningsmogelijkheden Micropilot FMR67B PROFINET via Ethernet-APL • De SmartBlue-app moet daarvoor worden gedownload op een mobiel apparaat. • Voor informatie over de compatibiliteit van de SmartBlue-app met mobiele apparaten, zie de Apple App Store (iOS devices) of Google Play Store (Android-apparaten).

  • Pagina 29: Maak Een Verbinding

    Micropilot FMR67B PROFINET via Ethernet-APL Bedieningsmogelijkheden display. Naast de meetwaarden, wordt ook statusinformatie van het instrument getoond waardoor de gebruiker de status van het instrument kan bewaken. Verder kunnen de instrumentgegevens worden beheerd en kunnen de netwerkparameters worden geconfigureerd. 13.5.2...
  • Pagina 30 Bedieningsmogelijkheden Micropilot FMR67B PROFINET via Ethernet-APL A0046626  12 Webbrowser login Instrument TAG Instrumentnaam Status-signaal Status vergrendeling Actuele meetwaarden Kies de taal Voer het Parameter "Wachtwoord" in Aanmelden Kies de voorkeurstaal Parameter Language voor de webbrowser. Voer het Parameter Wachtwoord in (fabrieksinstelling 0000).

  • Pagina 31: Gebruikersinterface

    Micropilot FMR67B PROFINET via Ethernet-APL Bedieningsmogelijkheden 13.5.4 Gebruikersinterface A0052432  13 Gebruikersinterface met voorbeeldinhoud Koptekst Werkgebied Navigatiegebied Koptekst De volgende informatie verschijnt in de koptekst: • Instrument TAG • Instrumentnaam • Status-signaal • Status vergrendeling • Actuele meetwaarden Navigatiegebied Indien een functie is geselecteerd in de functiebalk, openen de submenu' s van de functie in het navigatiegebied.

  • Pagina 32: Uitschakelen Van De Webserver

    Bedieningsmogelijkheden Micropilot FMR67B PROFINET via Ethernet-APL Aanpassen waarde  14 Voorbeeld van de Enter-toets Enter-toets in de bedieningstool De ingevoerde waarde wordt alleen overgenomen door bedienen van de Enter-toets of door klikken op de Enter-knop (1). 13.5.5 Uitschakelen van de webserver De webserver van het meetinstrument kan in- en uitgeschakeld worden met de Parameter Webserver functionaliteit.

  • Pagina 33: Toegang Tot Het Bedieningsmenu Via De Bedieningstool

    13.7.1 Functionaliteit Op FDT gebaseerde Plant Asset Management tool van Endress+Hauser.. FieldCare kan alle smart veldapparaten in een systeem configureren en helpen bij het beheren daarvan. Door gebruik te maken van de statusinformatie, is FieldCare ook een eenvoudige maar effectieve manier om de status en conditie te controleren.

  • Pagina 34: Inbedrijfname

    13.8.1 Functieomvang Tool voor aansluiten en configureren van Endress+Hauser-veldinstrumenten. De snelste manier om Endress+Hauser-veldinstrumenten te configureren is met het "DeviceCare"-tool. Samen met de device type managers (DTM' s ) is DeviceCare een handige, uitgebreide oplossing. Zie voor meer informatie, de innovatiebrochure IN01047S...

  • Pagina 35: Aansluiting Via Fieldcare En Devicecare

    Opties voor afstandsbediening via PROFINET-protocol Computer met webbrowser of bedieningstool (bijv. , DeviceCare) Automatiseringssysteem Field Xpert SMT70 Mobiele handterminal Lokale bediening via displaymodule 14.3.2 Via service-interface (CDI) A0039148 Computer met FieldCare/DeviceCare bedieningstool Commubox Service-interface (CDI) van het instrument (= Endress+Hauser Common Data Interface) Endress+Hauser...

  • Pagina 36: Configureren Van De Bedieningstaal

    Inbedrijfname Micropilot FMR67B PROFINET via Ethernet-APL 14.4 Configureren van de bedieningstaal 14.4.1 Lokaal display Instellen bedieningstaal Voor het instellen van de bedieningstaal moet eerst het display worden ontgrendeld: Druk op de toets  gedurende minimaal 2 s.  Een dialoogvenster verschijnt.

  • Pagina 37: Configureren Van Het Instrument

    Micropilot FMR67B PROFINET via Ethernet-APL Inbedrijfname 14.5 Configureren van het instrument 14.5.1 Niveaumeting in stortgoederen 100% A0016934  16 Configuratieparameters voor niveaumeting in stortgoederen Referentiepunt van de meting Antennelengte + 10 mm (0,4 in) Afstand Niveau Parameter "Leeginregeling" (= 0%) Parameter "Inregeling vol" (= 100%) 14.5.2...
  • Pagina 40 *71691900* 71691900 www.addresses.endress.com...
