Hulpremsysteem
Inhoudsopgave
3
De schakelaar en de sticker
monteren.
Benodigde onderdelen voor deze stap:
1
Schakelaar
1
Sticker hulprem

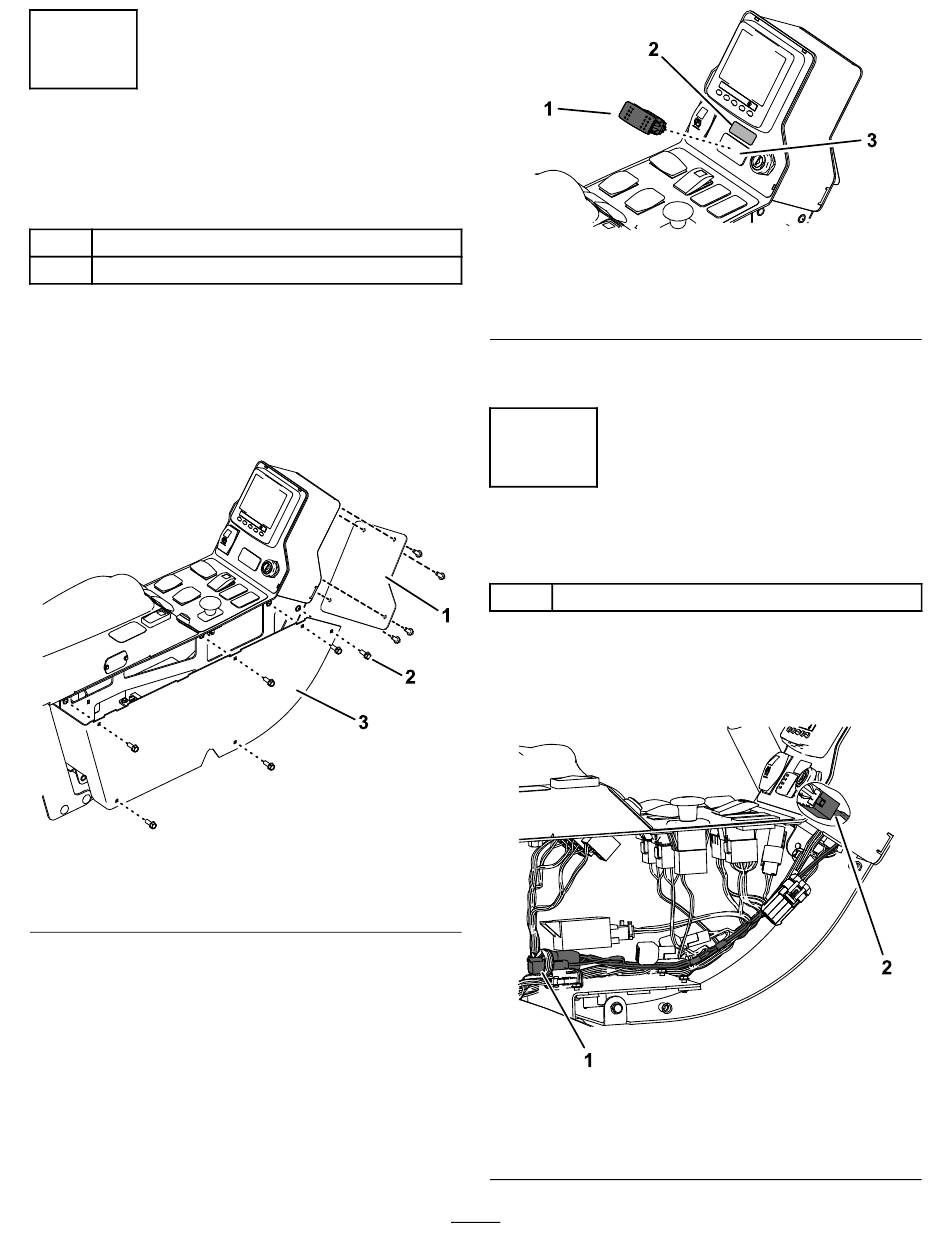

Procedure
1.
Verwijder de 6 bouten uit het zijpaneel en
verwijder het zijpaneel van het bedieningspaneel
(Figuur
3).
Opmerking:
Bewaar de bouten.
1. Achterpaneel
2. Bout
2.
Verwijder de 4 bouten uit het achterpaneel
en verwijder het achterpaneel van het
bedieningspaneel
3.
Verwijder de plug uit het bedieningspaneel en
monteer de schakelaar
Figuur 3
3. Zijpaneel
(Figuur
3).
(Figuur
4).
1. Schakelaar
2. Sticker hulprem
4.
Breng de sticker van de hulprem aan boven de
schakelaar
4
De kabelboom leiden
Benodigde onderdelen voor deze stap:
1
Kabelboom
Procedure
1.
Sluit de nieuwe kabelboom aan op de schakelaar
van de hulprem
g226567
1. Sluit de EU-lichtvoedings-
connector aan op de
hoofdkabelboom.
3
Figuur 4
3. Plug
(Figuur
4).
(Figuur
5).
Figuur 5
2. Aansluiten op de
hulpremschakelaar.
g186717
g219748
