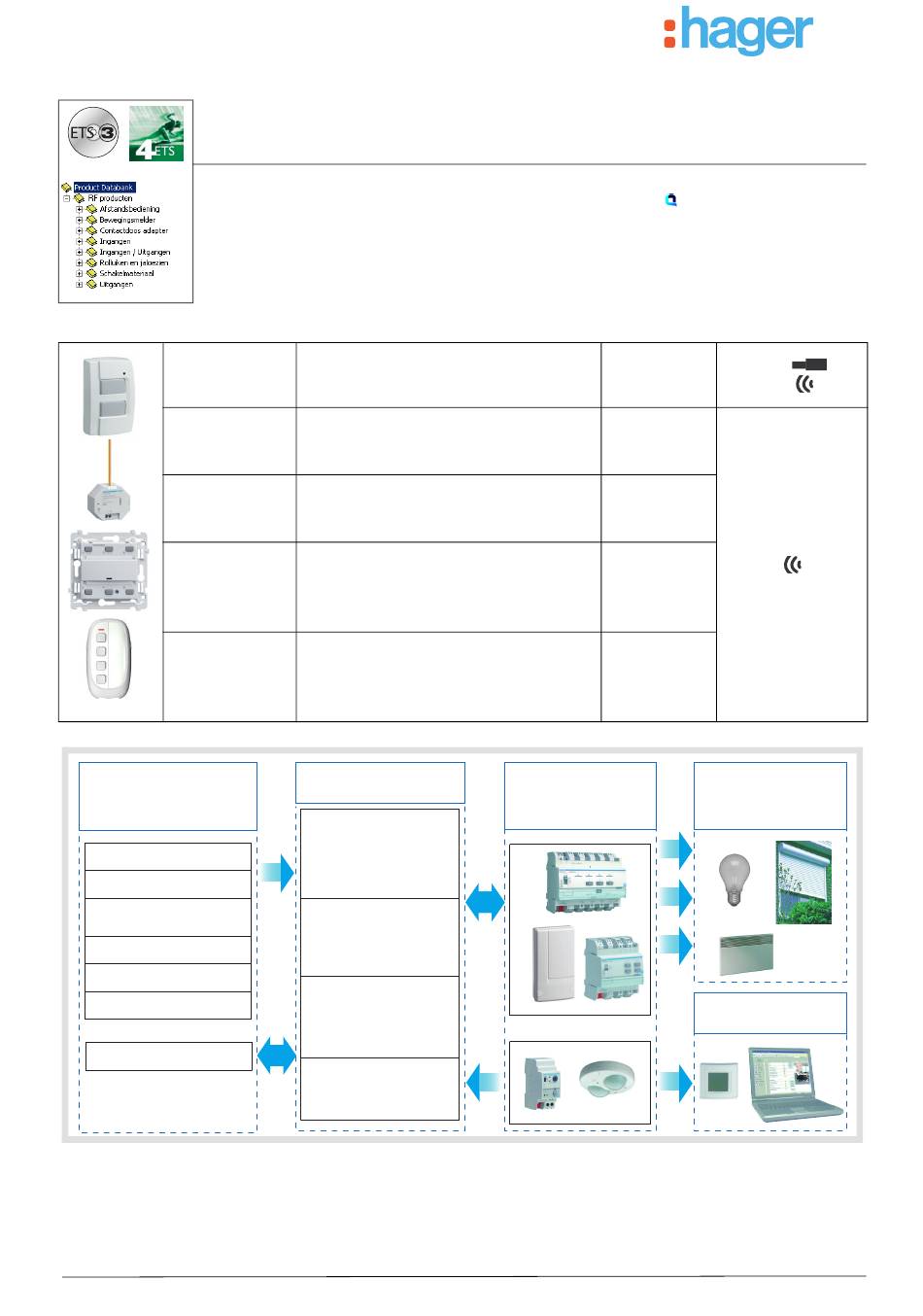

hager TRE301 Handleiding
Inhoudsopgave
Quick Links
5
Productcode
Productcode
TRE301
TRE302
TRB302A
TRB302B
WKT302R
WKT304R
WKT306R
TU402
TU404
TU406
TU418
TU444
TRE301 / 302
TRB302A / B
WKT302R / 304R / 306R
TU402 / 404 / 406 / 418 / 444
Commando verlichting
Commando dimmen
Commando voor rolluiken
en jaloezieën
Commando verwarming
Prioriteit
Scene
Status indicatie
TRE301-TRE302-TRB302A-TRB302B-WKT302R
WKT304R-WKT306R-TU402-TU404-TU406-TU418-TU444
Tebis Applicatiesoftware
Elektrische / mechanische eigenschappen: zie handleidingen van de producten
Productbenaming
Tiptoets IP55 1 ingang
Tiptoets IP55 2 ingangen
Schakelaar interface inbouw, 2-voudig op
batterijen
Schakelaar interface inbouw, 2-voudig op
230V~
RF tiptoets 2 Ingangen
RF tiptoets 4 Ingangen
RF tiptoets 6 Ingangen
RF Afstandsbediening 2 Ingangen
RF Astandsbediening 4 Ingangen RF
Afstandsbediening 6 Ingangen
RF Afstandsbediening 18 Ingangen
LS RF Afstandsbediening 4 Ingangen
Mediakoppelaar TR131
Koppeling tussen RF en
TP producten binnen een
installatie KNX
Configuratie en
programmering van RF
producten via ETS
Overbrengen van RF
commando's
Diagnose
1
quicklink RF ingangsproducten
Productcode
applicatiesoftwar
e
STRE301
STRE302
STRB302A
STRB302B
SWKT302R1
SWKT304R1
SWKT306R1
STU402
STU404
STU406
STU418
Uitgangsmodules
KNX / EIB
TP product
RF product
Gekoppelde
belastingen
Visualisatiesysteem
6T 8046-06b
Inhoudsopgave
Gerelateerde Handleidingen voor hager TRE301
Samenvatting van Inhoud voor hager TRE301
- Pagina 1 TU406 Afstandsbediening 6 Ingangen STU406 TU418 RF Afstandsbediening 18 Ingangen STU418 TU444 LS RF Afstandsbediening 4 Ingangen TRE301 / 302 Mediakoppelaar TR131 Gekoppelde Uitgangsmodules TRB302A / B KNX / EIB belastingen WKT302R / 304R / 306R TU402 / 404 / 406 / 418 / 444...
-
Pagina 2: Inhoudsopgave
2.2 Instelling van de parameters ............................4 2.3 Configuratie met TR131 (ETS versie > 3.0f) ....................... 7 3. Terugkeer Fabrieksinstelling............................. 9 3.1 Terugkeer fabrieksinstelling met ETS via TR131 ......................9 3.2 Terugkeer fabrieksinstelling op het product......................... 9 4. Eigenschappen ................................. 9 TRE301-TRE302-TRB302A-TRB302B-WKT302R WKT304R-WKT306R-TU402-TU404-TU406-TU418-TU444 6T 8046-06b... -
Pagina 3: Presentatie
De in dit document beschreven RF zenders zijn ingangsproducten van het type: • Uitsluitend tiptoets (TU4x ; WKT30xR), • TRE301 / 2 tiptoetsen of TRB302A / B ingangsmodules waarop spanningsvrije contacten zoals tiptoetsen of schakelaars aangesloten kunnen worden. 1.2 Beschrijving van de functies Met de applicatieprogramma's van de RF zenders kunt u alle ingangen afzonderlijk configureren. -
Pagina 4: Configuratie En Programmering
Niet in gebruik Druktoetsschakelaar AAN / UIT 1-toets dimmer 2-toets dimmer Deze parameter maakt het mogelijk de aan elke Kanaal functie Rolluik / jaloezie ingang gekoppelde functie te selecteren. Verwarming Scene Timer Standaardwaarde: Niet in gebruik TRE301-TRE302-TRB302A-TRB302B-WKT302R WKT304R-WKT306R-TU402-TU404-TU406-TU418-TU444 6T 8046-06b... - Pagina 5 Deze functie maakt het mogelijk een rolluik of een jaloezie te bedienen via 2 drukknoppen (Ingang). Een knop voor omhoog en een knop voor omlaag. De functie verzendt het object Omhoog / Omlaag (lange toets indruk) en het object verstelling van de lamellen / Stop(korte toets indruk). TRE301-TRE302-TRB302A-TRB302B-WKT302R WKT304R-WKT306R-TU402-TU404-TU406-TU418-TU444 6T 8046-06b...
- Pagina 6 • Prioriteit UIT - Omlaag - Vorstbeveiliging: Zenden van het commando Prioriteit Uit - Omlaag - Vorstbeveiliging bij sluiting van het ingangscontact en annulering van deze prioriteit bij opening van het ingangscontact. TRE301-TRE302-TRB302A-TRB302B-WKT302R WKT304R-WKT306R-TU402-TU404-TU406-TU418-TU444 6T 8046-06b...
-
Pagina 7: Configuratie Met Tr131 (Ets Versie > 3.0F)
• Herhaal deze handeling met de overige RF zenders. Let op: Na een onderbreking van de handelingen van meer dan 10 mn, moet u opnieuw op de toets cfg van de te programmeren zendproducten drukken. TRE301-TRE302-TRB302A-TRB302B-WKT302R WKT304R-WKT306R-TU402-TU404-TU406-TU418-TU444 6T 8046-06b... - Pagina 8 Let op: De Plug in van de TR131 moet uitgeschakeld zijn tijdens de werktesten. N.B.: Raadpleeg voor meer informatie de beschrijving van de applicatiesoftware van de TR131. TRE301-TRE302-TRB302A-TRB302B-WKT302R WKT304R-WKT306R-TU402-TU404-TU406-TU418-TU444 6T 8046-06b...
-
Pagina 9: Terugkeer Fabrieksinstelling
• Wacht tot de led cfg,die de voltooiing van de terugkeer fabrieksinstelling aanduidt, uitgaat. Opmerking: Om een reeds binnen een andere installatie met de TX100 of quicklink geprogrammeerd product opnieuw met ETS te gebruiken, moet u een terugkeer fabrieksinstelling uitvoeren.. 4. Eigenschappen TRB302A TRE301 TRE302 WKT304R WKT306R TU418 Product TRB302B... - Pagina 10 Hager Nederland Larenweg 36 Postbus 708 5201 AS ‘s-Hertogenbosch http://www.hager.nl Telefoon: 073 - 642 85 54 TRE301-TRE302-TRB302A-TRB302B-WKT302R WKT304R-WKT306R-TU402-TU404-TU406-TU418-TU444 6T 8046-06b...
