Toro 130-6020 Installatie-Instructies pagina 2
Maaidekbegrenzingsset
1
De machine gebruiksklaar
maken
Geen onderdelen vereist
Procedure
Parkeer het voertuig op een horizontaal oppervlak, stel de
parkeerrem in werking, laat de maaidekken neer, draai het
contactsleuteltje op UIT en verwijder het sleuteltje uit het
contact.
VOORZICHTIG
Als u het sleuteltje in het contact laat, bestaat
de kans dat iemand de motor per ongeluk start
waardoor u of omstanders ernstig letsel kunnen
oplopen.
Verwijder het sleuteltje uit het contact voordat
u onderhoudswerkzaamheden uitvoert aan de
machine.
2
De asbumpers en
bumperbeugels monteren
(uitsluitend voor machines
met cabine)
Benodigde onderdelen voor deze stap:
2
Asbumper
1
Linker bumperbeugel
2
Rechter bumperbeugel
2
Borgmoer
Procedure

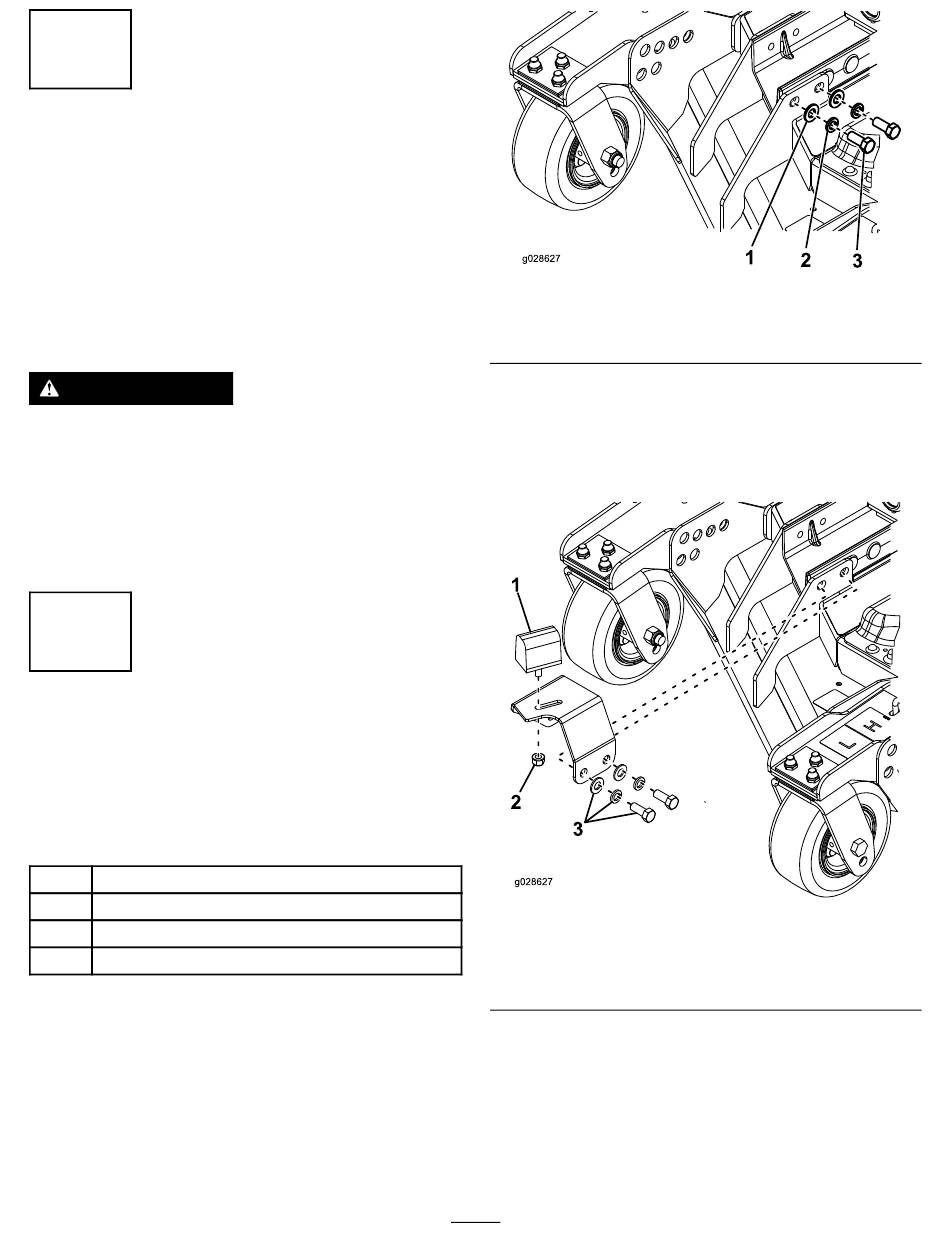

1. Verwijder de 2 bouten, 2 borgringen en 2 ringen van
de beugel zoals getoond in
aanwezige bevestigingsmateriaal.
Figuur
1. Bewaar al het
1. Ring
2. Borgring
2. Monteer een asbumper op de linker bumperbeugel en
bevestig deze met een borgmoer
3. Gebruik het aanwezige bevestigingsmateriaal dat u hebt
verwijderd om de beugel aan de machine te bevestigen
(Figuur
2).
1. Asbumper
2. Borgmoer
4. Stel de asbumper af om ervoor te zorgen dat deze
de verticale stang van de cabine raakt en dat het
maaidek niet in de weg komt van open zijramen als de
maaidekken omhoog zijn gebracht.
5. Herhaal de procedure voor de rechter bumperbeugel
aan de rechterzijde van de machine.
2
Figuur 1
3. Bout
(Figuur
2).
Figuur 2
3. Aanwezig
bevestigingsmateriaal
