Toro 121-4011 Installatie-Instructies
Vervangmotorkap
Vervangmotorkap
XLS Maaitractor
Modelnr.: 121-4011
Installatie
Losse onderdelen
Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd.
Procedure
1
1
Benodigde onderdelen voor deze stap:
1
Kap
2
Platte ring
12
Zelftappende schroef, 1/4 x 0,75
Procedure
1. Til de oude motorkap op (Figuur 1).
2. Maak de draadboom aan de linkerkant los.
3. Verwijder de 4 schroeven waarmee de kap is bevestigd
aan het frame. Verwijder de motorkap. Bewaar deze
schroeven.
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Omschrijving
Kap
Platte ring
Zelftappende schroef, 1/4 x 0,75
Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL)
Hoeveel-
heid
1
2
Monteer de kap
12
1

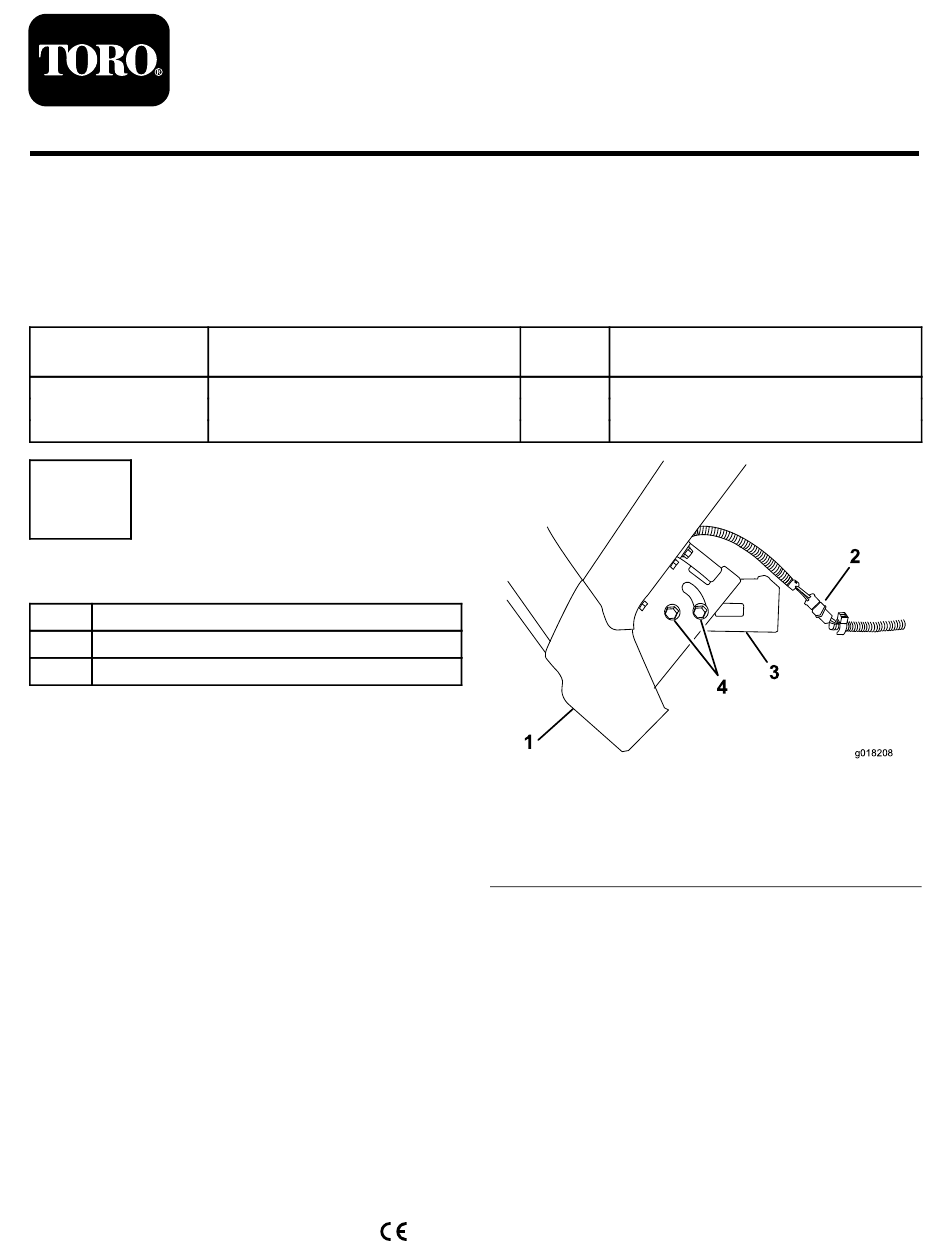

Figuur 1
1. Omhooggeklapte
motorkap
2. Draadboom
4. Verwijder de 4 schroeven waarmee het luchtkanaal
is bevestigd aan de oude motorkap. Verwijder het
luchtkanaal en gooi de schroeven weg (Figuur 2).
Alle rechten voorbehouden *3373-138* A
Gedrukt in de VS.
Form No. 3373-138 Rev A
Installatie-instructies
Gebruik
2
3
4
g018208
3. Frame
4. Bevestigingsschroeven
van de motorkap
