de installatie door een bevoegd vakman (bijv.
Q
Q
schoorsteenveger) wordt gecontroleerd en
vrijgegeven.
INFO Als u de kookveldafzuiging uitsluitend
gebruikt met recirculatie, kan er zonder extra
veiligheidsmaatregelen een open vuurhaard in de
ruimte worden gemonteerd.
6.1.2 Home In-module PUHIM (optioneel)
Via deze extra interface kan een verbinding met andere
systemen tot stand worden gebracht en kan bijv. een
raamcontactschakelaar of een onderdruksensor worden
aangesloten. De module moet in het kookveld worden
geïnstalleerd.
INFO De BORA Pure Home In-module PUHIM
is verkrijgbaar als toebehoren (incl.
montagehandleiding).
INFO De BORA raamcontactschakelaar UFKS
is verkrijgbaar als toebehoren (incl.
montagehandleiding).
6.2
Leveringsomvang
Leveringsomvang PUXA, PUXU, PURA, PURU
Kookveld met ingebouwde kookveldafzuiging
Instroomsproeier
Roestvrijstalen vetfilter
Bedienings- en montagehandleiding
Montageklemmen
Afdichtingsband
Vulplaatjesset
Glaskeramische schraper
Tas met divers montagemateriaal
Extra leveringsomvang PURU, PUXU
Actieve-koolfilter
Sjabloon voor achterwanduitsparing
Tab. 6.1
Leveringsomvang
6.2.1 Leveringsomvang controleren
Controleer of alle delen geleverd zijn en of ze niet
X
X
beschadigd zijn.
Breng de klantenservice van BORA onmiddellijk op de
X
X
hoogte wanneer er delen van de levering ontbreken of
beschadigd zijn.
Monteer in geen geval beschadigde onderdelen.
X
X
Verwijder de transportverpakking op vakkundige wijze
X
X
(zie hoofdstuk Buitenbedrijfstelling, demontage en
verwijdering).
www.bora.com
6.3
Gereedschap en hulpmiddelen
Voor de vakkundige montage van het kookveld heeft u
o.a. de volgende speciale gereedschappen nodig:
Steekzaag of handzaag
Q
Q
Boorsjabloon voor de uitsnijding van de achterwand bij
Q
Q
PURU (meegeleverd)
Schroevendraaier torx 20
Q
Q
Zwarte, hittebestendige siliconenkit
Q
Q
6.4
Montage-instructies
6.4.1 Voorgeschreven veiligheidsafstanden
Neem de voorgeschreven veiligheidsafstanden in acht.
X
X
3
2
Aantal
1
1
1

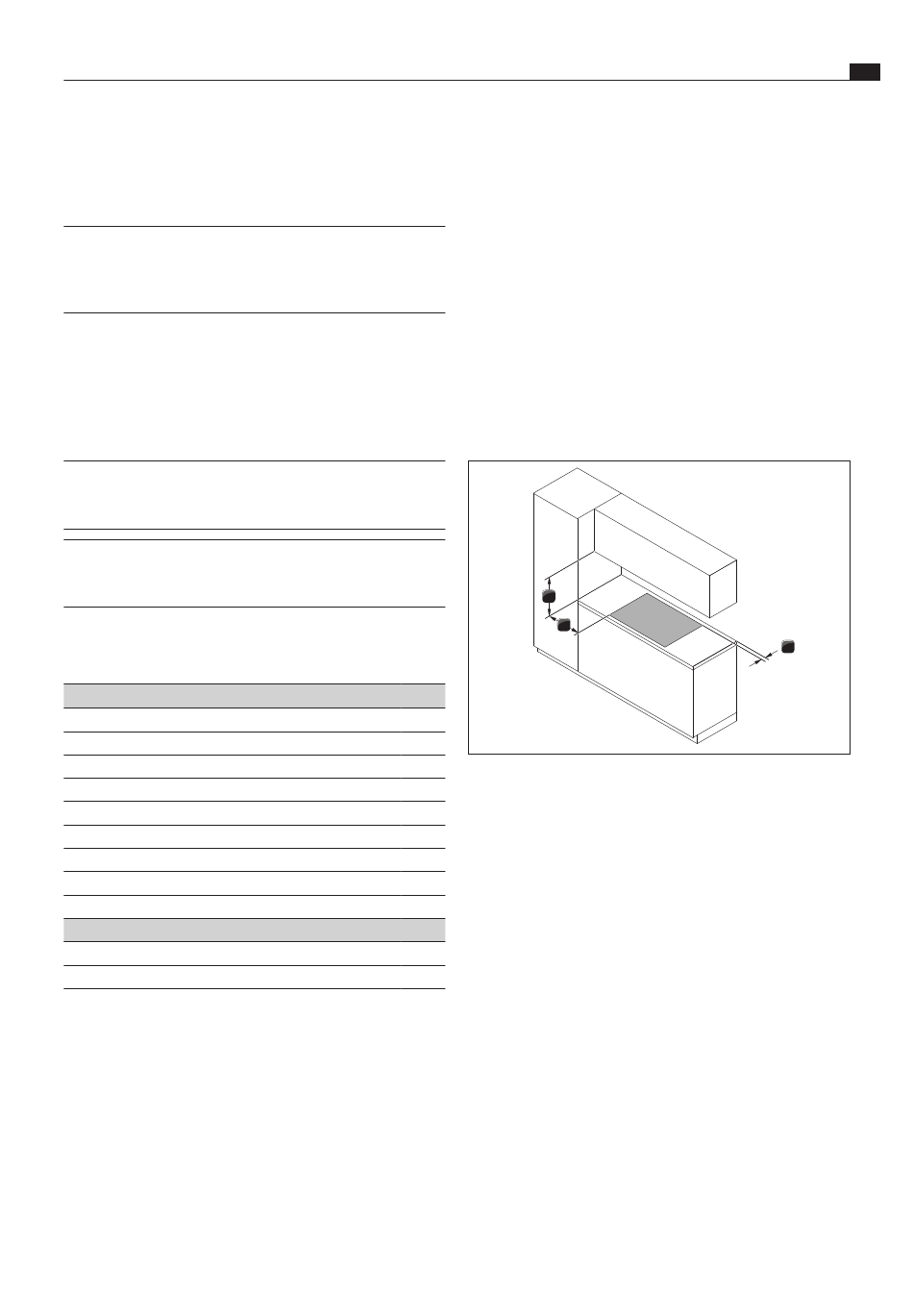

Afb. 6.3
voorgeschreven veiligheidsafstanden
1
[1]
Minimaal 50 mm afstand achteraan van de
4
werkbladuitsparing tot de achterkant van het werkblad.
1
[2]
Minimaal 300 mm afstand links en rechts van de
1
werkbladuitsparing tot een belendende kast of kamerwand.
1
[3]
Minimaal 600 mm afstand tussen het werkblad en de
1
bovenkast. Minimaal 1000 mm afstand wordt aanbevolen
om ergonomische redenen.
1
6.4.2 Algemene instructies keukenmeubels
1
In de zone van de werkbladuitsparing moet u eventueel
Q
Q
op het meubel aanwezige dwarsbalken verwijderen.
Bij dunne werkbladen moet u voor een voldoende
Q
Q
stevige corpussteun zorgen.
Een tussenbodem onder het kookveld is niet vereist.
Q
Q
Indien er een inlegbodem voor kabelbescherming
(tussenbodem) wordt voorzien, moet het volgende in
acht worden genomen:
Deze moet voor onderhoudswerken kunnen worden
Q
Q
verwijderd.
Om voor voldoende ventilatie van het kookveld te
Q
Q
zorgen, moet er een minimale afstand van 15 mm
tot de onderkant van het kookveld worden
aangehouden.
De laden of legborden in de onderkast moeten
Q
Q
uitneembaar zijn.
Montage
NL
1
27
