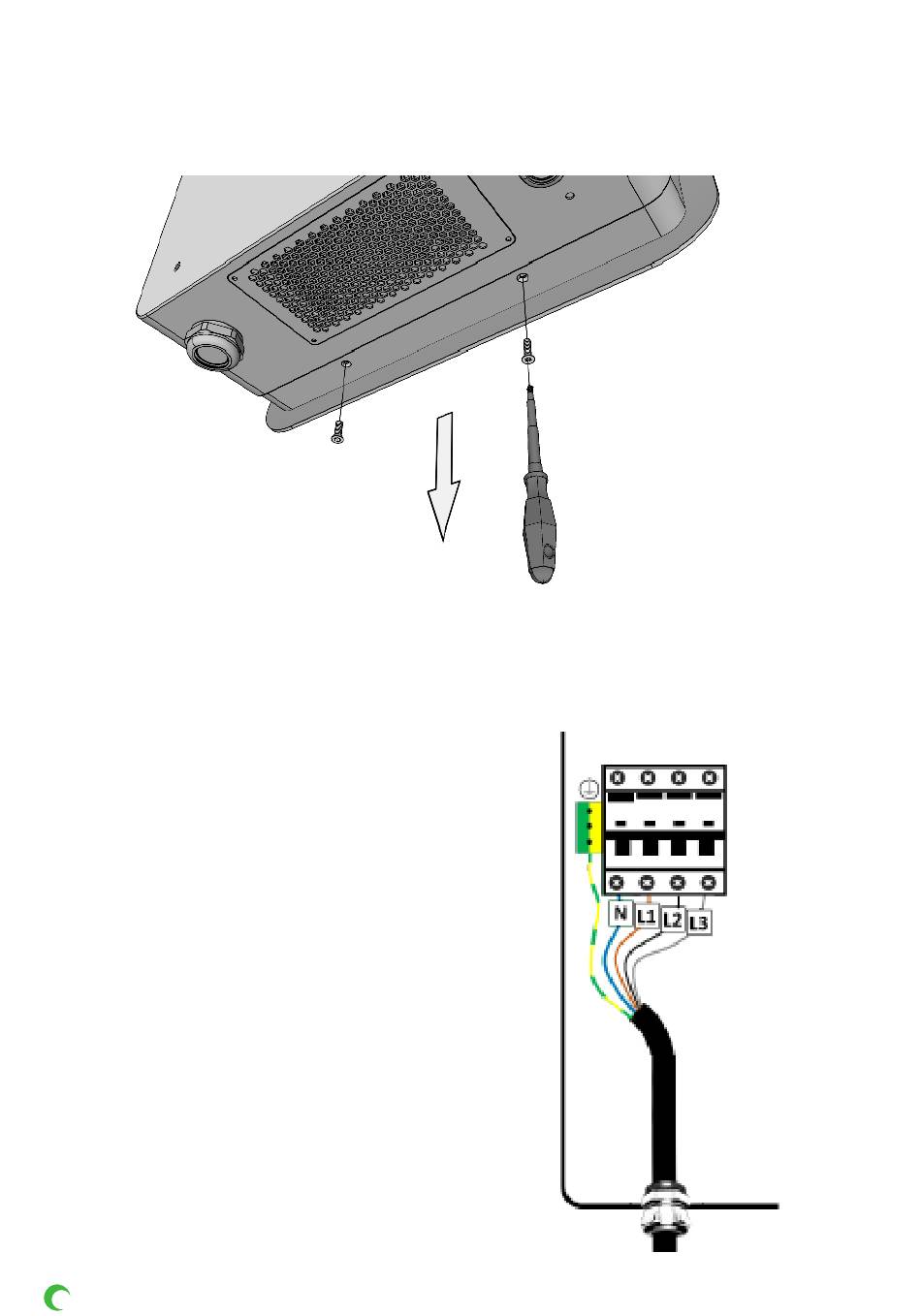

6.3 Openen van de deksel
Voor het openmaken van de deksel gaat u als volgt te werk.
Met de bijgeleverde schroefbit zijn de schroeven aan de onderzijde van de lader te verwijderen.
De deksel kan nu er af gehaald worden. Zie figuur 4
Voer deze stappen in omgekeerde volgorde uit om de deur te sluiten.
Figuur 4
6.4 Boorinstructie
Bepaal de hoogte van de DC lader. De bovenzijden van de DC lader steekt 16 Cm boven de twee hoogste boorgaten uit.
6.5 Kabelinvoer en vastzetten trekontlasting
Sluit de neutrale draad en de fasen L1, L2, L3 in de
volgende volgorde aan:
N – blauwe kabel
L1 – bruine kabel
L2 – zwarte kabel
L3 – grijze kabel
Voedingskabel aan de onderzijde invoeren en de kabelwar-
tel M32 stevig aandraaien. Pas op, de grootte van de wartel
is afhankelijk van de grootte van de kabel.
De kabel vastmaken met de aanwezige kabelklem welke in
de lader is gemonteerd. Sluit de aders van de kabel aan op
de aanwezige klemmen hoofdschakelaar (max. 5Nm).
