Aansluit-overzicht
Op deze versterker kunt u de volgende
geluidsapparatuur voor opname en weergave
aansluiten. Volg de onderstaande aanwijzingen voor
het aansluiten van de gewenste apparatuur. Zie voor
de plaats en de benaming van de aansluitbussen het
"Overzicht van het achterpaneel" op blz. 11.
DAT deck
Minidisc-deck
PROTECTION
U
g
EON LINK
TAPE1/DAT
TAPE2/MD
AUX
EON LINK
SPEAKERS
BASS
TONE
A
0
OFF
•
B
•
+
A
B
PHONES
–
+
–
10
10
10
Luidspreker
(links)
Alvorens met aansluiten te beginnen
• Zorg dat alle btrokken apparatuur is uitgeschakeld,
alvorens u enige aansluiting maakt.
• Steek de stekker van het netsnoer pas in het
stopkontakt nadat alle andere aansluitingen naar
behoren zijn gemaakt.
• Gebruik voor het aansluiten op de versterker de bij
elk apparaat geleverde aansluitsnoeren. Zijn deze
niet voldoende voor de vereiste aansluitingen, dan
kunt u zich in de audio-handel extra aansluitsnoeren
aanschaffen.
• Sluit de snoeren stevig aan, met alle stekkers over de
volle lengte in de aansluitbussen, om het optreden
van brom en andere stoorgeluiden te voorkomen.
• Let bij het aansluiten op dat u de gekleurde stekkers,
en daarmee de polen, van de aansluitsnoeren niet
verwisselt; sluit rood (rechts) aan op rood, en wit
(links) op wit, zowel op de versterker als op de
aangesloten apparatuur.
NL
4
Cassettedeck
Tuner
Compact disc
Platenspeler
speler
VOLUME
INPUT SELECTOR
CD
TUNER
PHONO
TREBLE
BALANCE
TAPE MONITOR
0
SOURCE DIRECT
•
•
LOUDNESS
SUBSONIC
0
SOURCE
Ø ON ø OFF Ø ON ø OFF
•
TAPE1
TAPE2
+
10
LEFT
RIGHT
TV of
Luidspreker
videorecorder
(rechts)

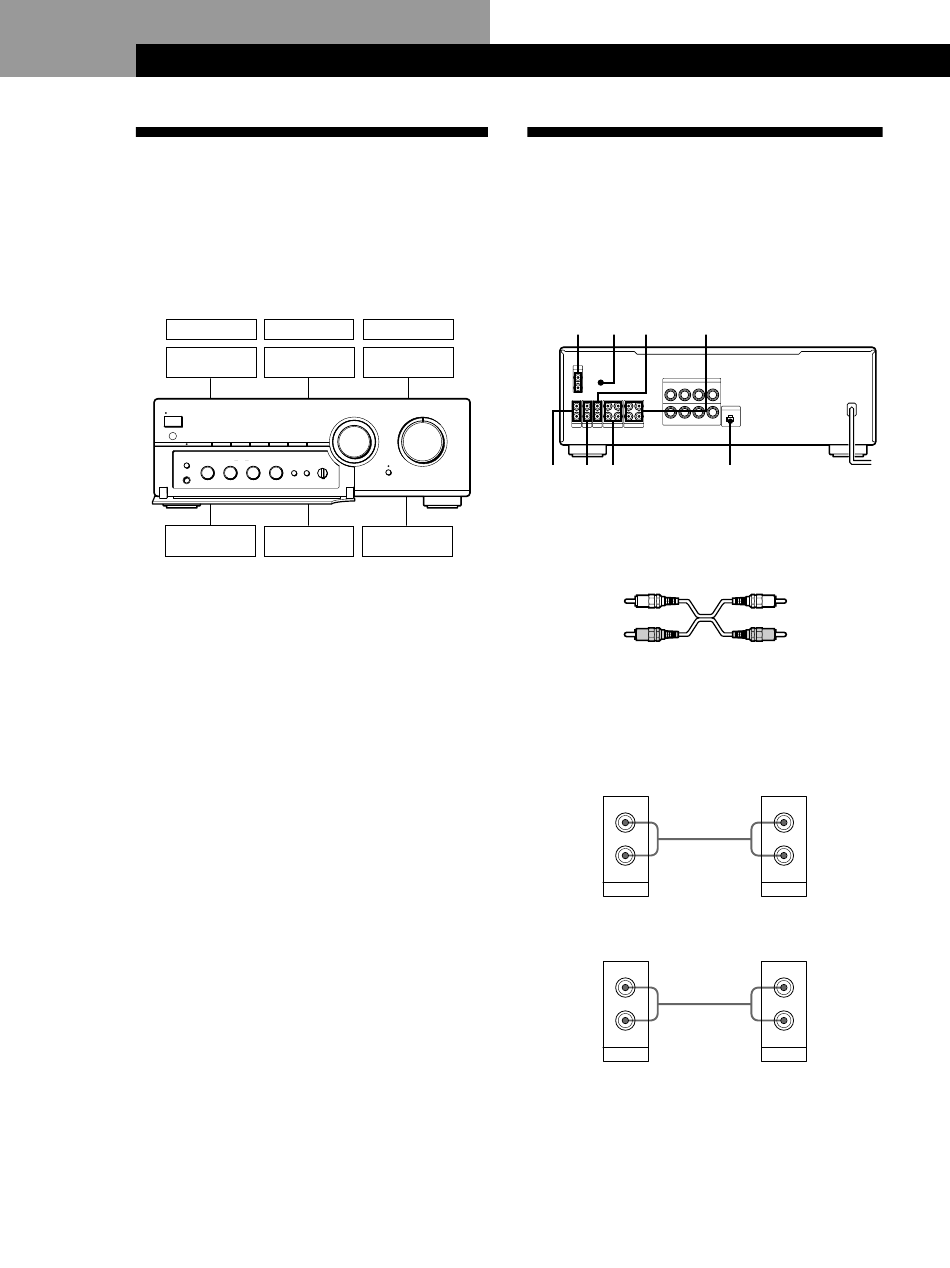

Aansluiten van geluidsapparatuur
Overzicht
Hieronder volgen een aantal schema's en aanwijzingen
voor het aansluiten van verschillende audio-
componenten op de versterker. Zie voor de plaats van
de stekkerbussen voor elk apparaat de onderstaande
afbeeldingen.
y
PHONO
PHONO
IN
SIGNAL
GND
y
L
R
L
R
IN
IN
IN
REC OUT
TUNER
CD
AUX
TAPE2/MD
10
TUNER
CD
TAPE2/MD
Wat voor snoeren zijn er nodig?
Audio-aansluitsnoeren (niet bijgeleverd) (2 voor elk
cassettedeck, DAT deck of minidisc-deck; 1 per stuk voor de
andere componenten)
Wit (L)
Rood (R)
Aansluitingen
De pijl geeft de richting van de signaalstroom aan
(ç).
Compact disc speler
Versterker
L
R
Tuner
Versterker
L
R
TUNER
AUX
TAPE1/DAT
IMPEDANCE USE 4–16Ω
A+B USE 8–16Ω
BI WIRE USE 4–16Ω
SPEAKERS
+
–
–
+
R
L
B
L
EON CONTROL
A
R
+
–
–
+
R
L
IN
REC OUT
IN
IN
TAPE1/DAT
EON CONTROL IN
Compact disc speler
Ç
IN
LINE
CD
OUTPUT
Tuner
Ç
IN
LINE
OUTPUT
Wit (L)
Rood (R)
L
R
L
R
