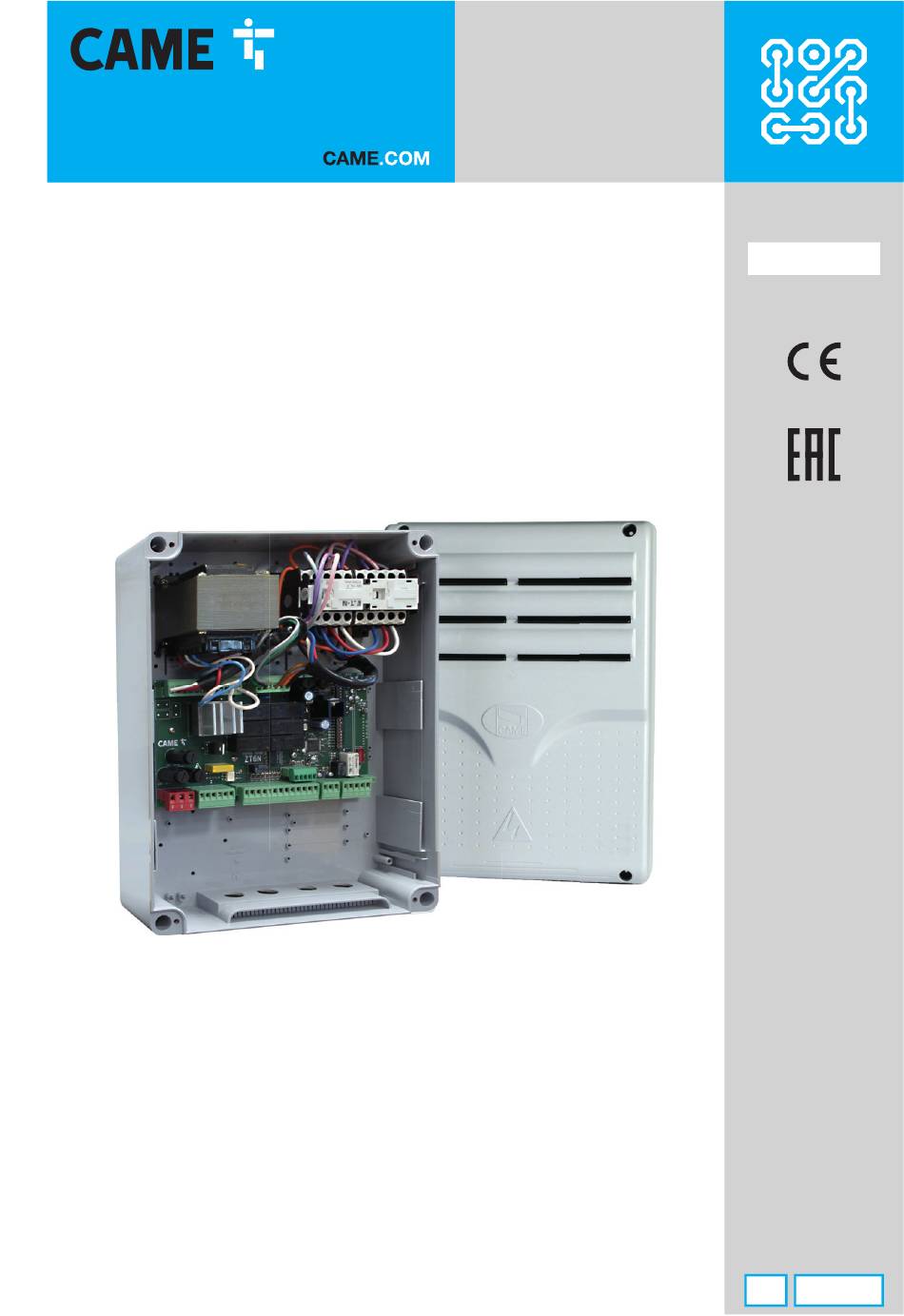

Stuurkast voor motoren op 230 V - 400 V
FA02035-NL
ZT6N
ZT6NC
INSTALLATIEHANDLEIDING
NL
Nederlands
Inhoudsopgave
loading

Samenvatting van Inhoud voor CAME ZT6N

  • Pagina 1 Stuurkast voor motoren op 230 V - 400 V FA02035-NL ZT6N ZT6NC INSTALLATIEHANDLEIDING Nederlands...
  • Pagina 2: Algemene Waarschuwingen Voor De Installateur

    Machinerichtlijn 2006/42/ EG en de geharmoniseerde technische referentienormen worden aangegeven in de algemene productencatalogus van CAME of op de website www.came.com. • Controleer of de installatieplek geschikt is voor het aangegeven temperatuurbereik. • Zorg ervoor dat het product op zijn installatieplek niet nat wordt gemaakt door directe waterstralen (sproeisystemen, hogedrukreinigers, etc.).
  • Pagina 3 (treinwagons, gesloten voertuigen). • Wanneer er zich een storing voordoet, onderbreek het gebruik van het product en neem contact op met de klantenservice via https://www.came.com/global/en/contact-us of het telefoonnummer dat vermeld is op de website. • De productiedatum is vermeld in de productiepartij die op het productetiket is gedrukt.
  • Pagina 4: Ontmanteling En Afvalverwerking

    ONTMANTELING EN AFVALVERWERKING CAME S.p.A. is houder van het ISO-certifi caat voor milieumanagement UNI EN ISO 14001 en past deze norm toe in zijn fabrieken om het milieu te beschermen. CAME beschouwt milieubehoud als een van de steunpilaren van zijn bedrijfs- en...
  • Pagina 5 CAME. De levensduur wordt, ook in aanzienlijke mate, beïnvloed door andere variabele factoren, waaronder, maar niet beperkt tot, klimatologische en omgevingsomstandigheden (indien aanwezig, zie de tabel MCBF).
  • Pagina 6: Beschrijving Van De Onderdelen

    Beschrijving van de onderdelen Klemmenbord voor de aansluiting van de transformator Klemmenbord voor de aansluiting van de Soft Starter en de contactgevers Indicatieled Zekering voor de uitrustingen Connector voor de rf-insteekkaart (AF) Zekering voor de printplaat Klemmenbord voor de aansluiting van de antenne Programmeringstoetsen Klemmenbord voor de aansluiting van de bedieningen, Trimmer TCA: instelling van de automatische...
  • Pagina 7: Afmetingen

    Alleen ZT6NC ON-OFF schakelaar OPENEN-knop SLUITEN-knop Veiligheidsstopknop Afmetingen...
  • Pagina 8: Kabelsoorten En Minimale Diktematen

    Kabelsoorten en minimale diktematen Kabellengte (m) tot 20 20 tot 30 Voeding 400 V AC 4G x 1,5 mm² 4G x 2,5 mm² Knipperlicht 24 V AC 2 x 1 mm² 2 x 1 mm² Knipperlicht 230 V AC 2 x 1 mm² 2 x 1 mm²...
  • Pagina 9: Installatie

    INSTALLATIE De stuurkast gereedmaken Haal de onderdelen van de stuurkast uit elkaar. Druk de scharnieren in elkaar. Steek de scharnieren in de behuizing (aan de rechter- of linkerkant, naar keuze) en zet ze vast met de meegeleverde schroeven en borgringen. De scharnieren schuiven om te draaien. Boor in de voorgevormde gaten.
  • Pagina 10 De stuurkast bevestigen Boor op een beschermde plek de bevestigingspunten voor de stuurkast. Bevestig de basis met schroeven en pluggen. Het wordt aanbevolen bolverzonken schroeven met kruisgleuf (max. diameter 6 mm) te gebruiken. Plaats de wartels met de ribbelbuizen voor de doorgang van de elektriciteitskabels...
  • Pagina 11: Elektrische Aansluitingen

    Voer de elektrische aansluitingen uit volgens de geldende bepalingen. Gebruik kabelklemmen om de apparaten aan de stuurkast aan te sluiten. Eén hiervan moet uitsluitend voor de voedingskabel worden gebruikt. Netvoeding Aansluiting aan het elektriciteitsnet (400 V AC - driefase - 50/60 Hz) ZT6N ZT6NC...
  • Pagina 12 Aansluiting aan het elektriciteitsnet (230 V AC - 50/60 Hz) De stuurkast beschikt over voorzieningen voor voeding op 400 V AC. Als ze gevoed wordt op 230 V AC, verplaats de kortsluitbrug. Aansluiting van de motor Motor zonder eindaanslagen Motor met eindaanslagen...
  • Pagina 13 Aansluiting uitrustingen Voedingsuitgang voor 24 V-accessoires - 24 V Het totale vermogen van de hieronder vermelde uitgangen mag het maximumvermogen van de uitgang [Accessoires] niet overschrijden Apparaat Uitgang Voeding (V) Max. vermogen Uitrustingen 10 - 11 24 AC Knipperlicht E4 -10 24 AC Lampje automatiseringsstatus (geopend) 11 - 5...
  • Pagina 14 Signaleringsapparatuur Extra lamp Voor een betere verlichting van de bewegingsruimte. Knipperlicht (230 V) Knippert tijdens het openen en sluiten van de automatisering. Knipperlicht Knippert tijdens het openen en sluiten van de automatisering. Lampje automatiseringsstatus (GEOPEND) Voor een betere verlichting van de bewegingsruimte. Lampje automatiseringsstatus (GESLOTEN) Voor een betere verlichting van de bewegingsruimte.
  • Pagina 15 Veiligheidsapparatuur Sluit de veiligheidsapparatuur aan de ingangen C1 en/of CX aan. Confi gureer tijdens de programmering het type actie dat moet worden uitgevoerd door het aan de ingang aangesloten apparaat. Als ze gebruikt worden, moeten de contactgegevens C1 CX geconfi gureerd worden tijdens de programmeringsfase. In geval van installaties met meerdere fotocellen, zie de handleiding van het desbetreff ende accessoire.
  • Pagina 16 DFWN-veiligheidslijst C NO NC DFWN...
  • Pagina 17: Soft Start

    SOFT START Het maximale vermogen van de op de soft starter aan te sluiten motor mag het maximale vermogen van de printplaat niet overschrijden. ① Input aandrijving Aansluiten voeding + 24 V DC Output aandrijving ② Aansluiting voeding GND ③ Aansluitingen klemmenbord instructies en voeding Soft Aansluiting START Start...
  • Pagina 18: Soft Start-Aansluiting Siemens 3Rw3014-1Bb04

    Soft start-aansluiting SIEMENS 3RW3014-1BB04...
  • Pagina 19: Programmering

    PROGRAMMERING Functies van de dipswitches FUNCTIE Automatische sluiting Bediening sequentieel en stap-voor-stap Opdracht Openen Hold-to-run Waarschuwingsknipperlicht Obstakel bij stilstaande motor Ingang C1 Ingang CX Ingang CX Totale stop [niet gebruikt, in OFF houden] Gedeeltelijke opening Veiligheidstest Ingang C1 Ingang CX Extra lamp Extra lamp Helprem...
  • Pagina 20 Hold-to-run Met deze functie actief wordt de beweging van de automatisering (openen of sluiten) onderbroken als de bediening wordt losgelaten. DIP 4 ON De activering van de functie deactiveert alle andere bedieningen, de ingang 2-7 en de werking van de AF-kaart. Waarschuwingsknipperlicht DIP 5 ON Met deze functie kunt u, voor elke beweging, het knipperlicht 5 seconden op voorhand activeren.
  • Pagina 21: Instellingen

    Gedeeltelijke opening Voor de regeling van het gedeeltelijk openen, zie de paragraaf [Regelingen]. Na een opdracht tot gedeeltelijk openen wordt het automatisch sluiten vast ingesteld op 8 DIP 12 ON seconden Na een opdracht tot gedeeltelijk openen kan het automatisch sluiten geregeld worden via de trimmer. DIP 12 OFF Alleen met automatische sluiting actief.
  • Pagina 22 DE RF-BEDIENING ACTIVEREN Elektrische aansluitingen Voordat u aan de stuurkast gaat werken, dient u de stroom uit te schakelen en de batterijen, indien aanwezig, te verwijderen. Steek een AF-kaart op de printplaat met behulp van de AF-connector. Sluit de kabel RG58 van de antenne aan de klemmen aan. Voer de elektrische aansluiting van de apparatuur en uitrustingen uit.
  • Pagina 23: Gebruikers Opslaan

    Gebruikers opslaan Er kunnen max. 25 gebruikers opgeslagen worden. Kanaal CH1 Kanaal CH2 Kanaal CH1 is bestemd voor de opdracht openen en sluiten Kanaal CH2 is bestemd voor de bediening van de van het hek. bijkomende uitrusting die aangesloten is op B1-B2. De opdracht hangt af van de selectie die uitgevoerd Houd de toets CH2 ingedrukt.
  • Pagina 24: Synchrone Werking

    SYNCHRONE WERKING Eén bediening voor twee verbonden automatiseringen. Elektrische aansluitingen Keer de fasen van de motor en van de eindaanslagen van de SLAVE-automatisering om. Sluit de twee printplaten aan. De apparatuur en uitrustingen moeten worden aangesloten op de printplaat die als MASTER ingesteld wordt. Raadpleeg voor de elektrische aansluitingen van de apparatuur en uitrustingen het hoofdstuk ELEKTRISCHE AANSLUITINGEN.
  • Pagina 25: Afsluitende Verrichtingen

    Gebruikers opslaan Alle hierna beschreven handelingen voor het opslaan van gebruikers moeten alleen op de MASTER-printplaat worden uitgevoerd. Werkingsmodus Instructie OPENING MASTER Alleen de als MASTER geconfi gureerde automatisering opent. De zendertoets voor het openen van een hek moet op kanaal CH1 van motor worden opgeslagen. Opdracht Openen Zowel de automatisering MASTER als SLAVE gaan open.
  • Pagina 28 KLEEF HIER HET ETIKET VAN HET PRODUCT DAT ZICH OP DE VERPAKKING BEVINDT CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941 info@came.com - www.came.com...
