CAME STYLO-ME Installatiehandleiding
Gerelateerde Handleidingen voor CAME STYLO-ME
Samenvatting van Inhoud voor CAME STYLO-ME

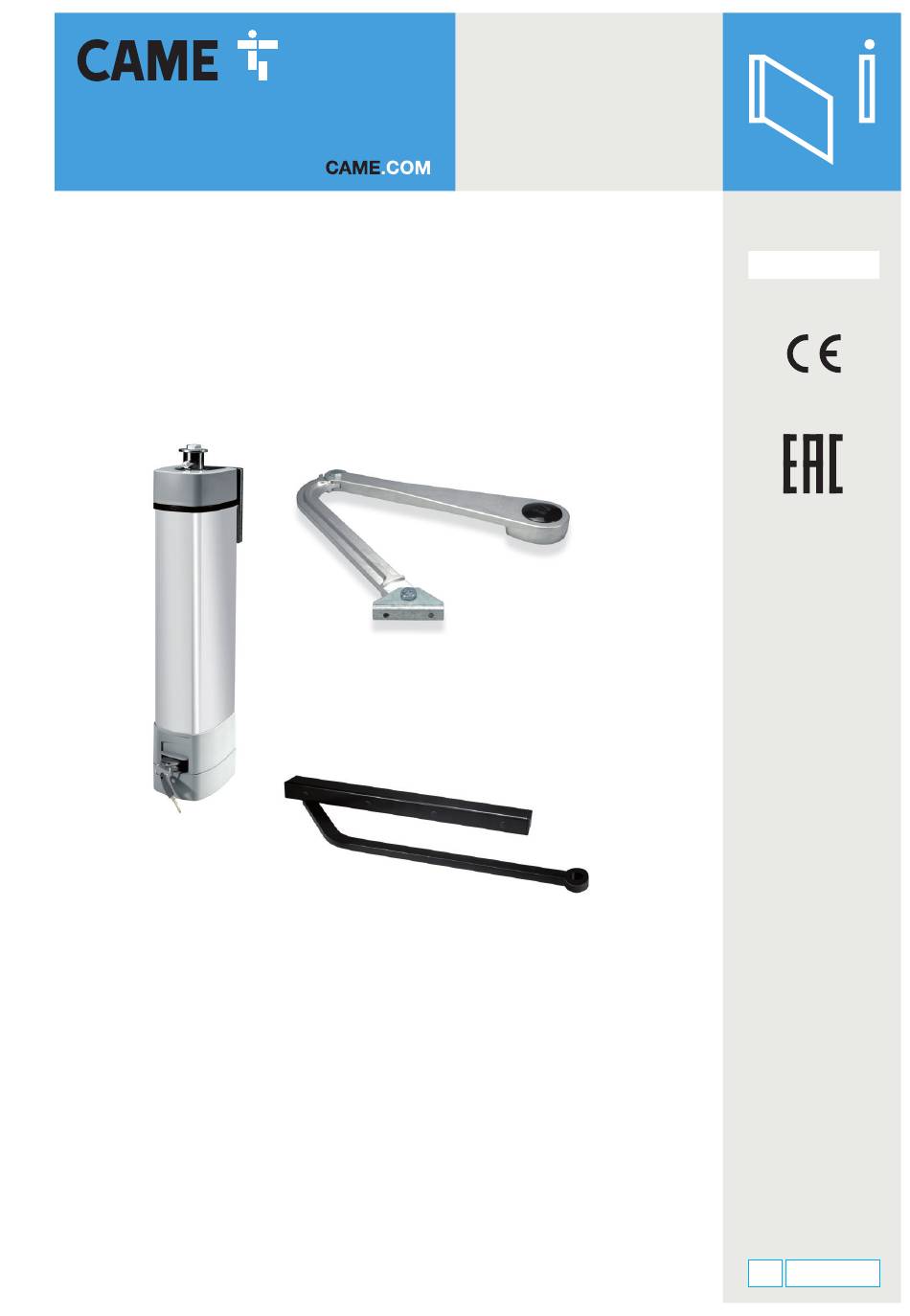

- Pagina 1 Automatisering FA01806-NL voor draaihekken STYLO STYLO-ME / STYLO-RME NL Nederlands INSTALLATIEHANDLEIDING...
- Pagina 2 Machine- richtlijn 2006/42/EG en de geharmoniseerde technische referentienormen worden aangegeven in de algemene productencatalogus van CAME of op de website www. came.com. Vergewis u ervan dat tijdens de installatie de stroom is uitgeschakeld.
- Pagina 3 De productiedatum is vermeld in de productiepartij die op het productetiket is gedrukt. Neem indien nodig contact met ons op via https://www.came.com/global/en/contact- De algemene verkoopvoorwaarden zijn vermeld in de offi ciële prijslijsten van Came.
-
Pagina 4: Beschrijving
E MATEN ZIJN TENZIJ ANDERS VERMELD IN MILLIMETERS BESCHRIJVING Dit product is ontworpen en gebouwd door CAME S.p.A. Het complete assortiment: 001STYLO-ME - Onomkeerbare motor voor buitengebruik op 24 V DC 001STYLO-RME - Omkeerbare motor voor buitengebruik op 24 V DC... - Pagina 5 Maten STYLO-BD STYLO-BS Technische gegevens Type STYLO ME - STYLO RME Beveiligingsgraad IP54 Voeding 230 V AC (50/60 Hz) Motorvoeding 24 DC (50/60 Hz) Max. opgenomen stroom Vermogen 48 W Maximaal koppel 100 Nm Openingsduur (90°) regelbaar Aantal bewegingen (%) intensief gebruik Bedrijfstemp.
-
Pagina 6: Uitvoering Van De Installatie
Hoofdcomponenten 1. Middelste gedeelte motor 2. Bovenste bedekking 3. Onderste bedekking 4. Scharnierarm STYLO-BS 5. Bevestigingsbeugel voor arm STYLO-BS 6. Bevestigingsbeugel motor 7. Afdekking STYLO-BS 8. Afdekking STYLO-BD 9. Leischoen 10. Stop voor de opening 11. Geleidingsrail STYLO-BD 12. Stop voor de sluiting 13. - Pagina 7 Bedieningen en beveiligingen Antenne RG58 max 10 m Came Remote Protocol (CRP) UTP CAT5 max 1000 m Als de kabels een andere lengte hebben dan de in de tabel voorgeschreven lengte, bepaalt u hun doorsnede aan de hand van de eff ectieve stroomopname door de aangesloten apparaten en volgens de voorschriften van de norm CEI EN 60204-1.
-
Pagina 8: Installatie
Toepassingsvoorbeelden = 300 mm max bij opening naar 90° STYLO-BS Vleugelopening (°) A (mm) C (mm) D (mm) 0÷180 Vleugelopening (°) A (mm) C (mm) D (mm) 0÷200 STYLO-BD INSTALLATIE ⚠ De illustraties dienen slechts als voorbeelden, omdat de ruimte voor de bevestiging van de automatisering en de uitrustingen varieert afhankelijk van de plaats van installatie. - Pagina 9 STYLO-BD Duid alle assen en maten aan met inachtneming van de waarden in de afbeelding , boor op de aangegeven punten , bevestig de beugel van de motor aan de muur of aan de paal, en de geleidingsrail . Opm.: de afbeeldingen dienen slechts als voorbeelden. De technicus die het systeem installeert zal de oplossing moeten kiezen die het meest geschikt is voor het type vleugel en de dikte ervan.
- Pagina 10 Bevestiging motor Zet de motor vast op de fl ens met behulp van de vier meegeleverde Verwijder de onderste motorbedekking. schroeven. Bevestig de bovenste bedekking. Ø 3,5 x 9,5 Bevestiging overbrengingsarm STYLO-BS Zet de scharnierarm in elkaar met de bouten. Smeer de rotatiepennen . Steek de scharnierarm op de as van de motor en zet hem vast met de schroef en de moer .
- Pagina 11 STYLO-BD Monteer de leischoen op de overbrengingsarm, zoals aangegeven in de afbeelding. Monteer de schoen op de rail . Zet de rechte arm op de as van de motor . Sluit de opening af met de dop en zet hem vast met de meegeleverde schroeven . Monteer de doppen aan beide kanten van de rail en op de openingen .
-
Pagina 12: Handmatige Ontgrendeling Van De Onomkeerbare Motor
HANDMATIGE ONTGRENDELING VAN DE ONOMKEERBARE MOTOR Schakel de stroom uit en open het beschermingsluikje van de ontgrendeling. Steek de sleutel erin en draai deze om. ELEKTRISCHE AANSLUITINGEN Open de onderste bedekking om de elektrische aansluiting uit te voeren. Voltooi de installatie door de onderste bedekking te sluiten. Elektrische aansluiting van de motor STYLO ME aan de stuurkast 24V (DC) motor met vertra- 24V (DC) motor met vertraging... -
Pagina 13: Installatie En Aansluitingen Voor Opening Naar Buiten
Elektrische aansluiting van de motor STYLO RME aan de stuurkast 24V (DC) motor met vertraging 24V (DC) motor met vertraging tijdens het openen tijdens het sluiten M N E EB M N E EB ZL92 M1 N1 ENC1 EB1 M2 N2 ENC2 EB2 INSTALLATIE EN AANSLUITINGEN VOOR OPENING NAAR BUITEN De enige verrichtingen die afwijken van de standaardinstallatie zijn: Toepassingsvoorbeelden... - Pagina 14 Elektrische aansluiting van de motor STYLO ME aan de stuurkast 24V (DC) motor met vertra- 24V (DC) motor met vertraging ging tijdens het openen tijdens het sluiten M N E EB M N E EB ZL92 M1 N1 ENC1 EB1 M2 N2 ENC2 EB2 Elektrische aansluiting van de motor STYLO RME aan de stuurkast 24V (DC) motor met vertraging...
-
Pagina 15: Problemen Oplossen
PROBLEMEN OPLOSSEN PROBLEMEN MOGELIJKE OORZAKEN CONTROLE EN OPLOSSINGEN Het hek opent en sluit niet • Er is geen stroom • Controleer of er netstroom is • De batterij van de zender is leeg • Vervang de batterijen • De zender is stuk •... - Pagina 16 BUITEN GEBRUIK STELLEN EN SLOPEN ☞ CAME S.p.A. is houder van het ISO-certificaat voor milieubeheer UNI EN ISO 14001 en past deze norm toe in zijn fabrieken om het milieu te beschermen. CAME beschouwt milieubehoud als een van de steunpilaren van zijn bedrijfs- en marktpolitiek en verzoekt u dit tevens in acht te nemen door...
