Toro TITAN HD 1500 Series Gebruikershandleiding
Verberg thumbnails
Zie ook voor TITAN HD 1500 Series:
- Gebruikershandleiding (68 pagina's) ,
- Gebruikershandleiding (72 pagina's)
Gerelateerde Handleidingen voor Toro TITAN HD 1500 Series
Samenvatting van Inhoud voor Toro TITAN HD 1500 Series

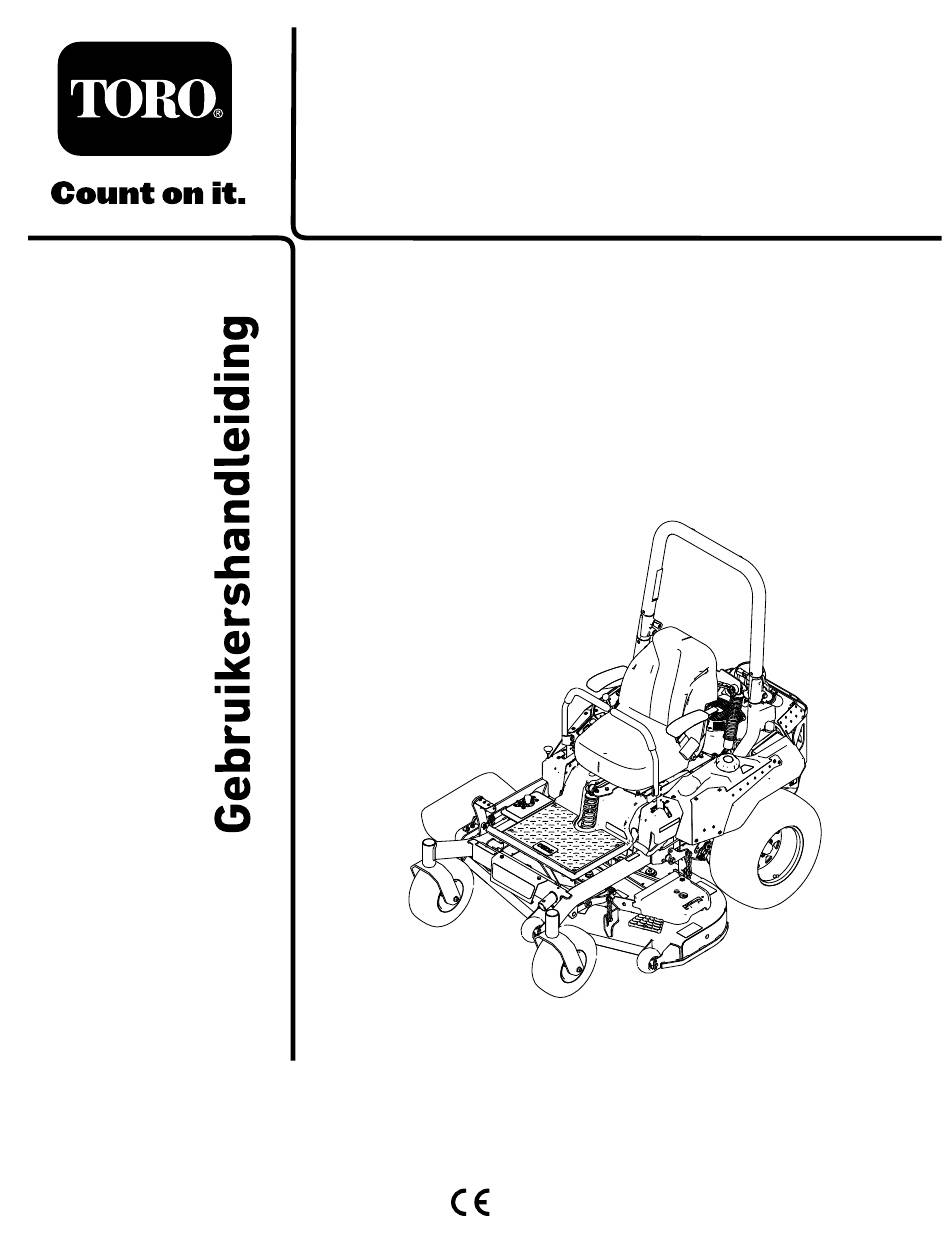

- Pagina 1 Form No. 3426-623 Rev A TITAN ® HD 1500 serie zitmaaiers van 122 cm of 132 cm Modelnr.: 74453TE—Serienr.: 400000000 en hoger Modelnr.: 74454TE—Serienr.: 400000000 en hoger *3426-623* A Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL)
-
Pagina 2: Belangrijk
CARB- en van Toro. U dient hierbij altijd het modelnummer en EPA-emissierichtlijnen. De set voor grote het serienummer van het product te vermelden. De... -
Pagina 3: Inhoudsopgave
informatie en Opmerking duidt algemene informatie Veiligheid van de motor........39 aan die bijzondere aandacht verdient. Onderhoud van het luchtfilter ......39 Motorolie verversen .......... 41 Onderhoud van de bougie(s) ......43 Het koelsysteem reinigen ......... 44 Inhoud Vonkenvanger controleren........ 44 Het emissie-luchtinlaatfilter vervangen ..... -
Pagina 4: Veiligheid
Veiligheid Algemene veiligheid Deze machine kan handen of voeten afsnijden en Deze machine is ontworpen volgens norm EN voorwerpen uitwerpen. Toro heeft deze maaier ISO 5395:2013. ontworpen om onder redelijke omstandigheden veilig te werken, het niet opvolgen van de veiligheidsaanwijzingen kan echter leiden tot letsel Waarschuwingspictogram of de dood. -
Pagina 5: Hellingsindicator
Hellingsindicator g011841 Figuur 4 U mag deze pagina kopiëren voor persoonlijk gebruik. 1. De maximale hellingshoek waarbij u de machine mag gebruiken is 15 graden. Gebruik het hellingsschema om de hellingshoek te bepalen voordat u de machine bedient. Gebruik de machine niet op hellingen van meer dan 15 graden. Langs de betreffende lijn van de aanbevolen hellingshoek vouwen. -
Pagina 6: Veiligheids- En Instructiestickers
Vervang alle beschadigde of verdwenen stickers. decaloemmarkt Merkteken van fabrikant decal106-5517 1. Geeft aan dat het mes onderdeel van een originele Toro 106-5517 maaimachine is. 1. Waarschuwing – Raak het hete oppervlak niet aan. decalbatterysymbols Symbolen op accu Sommige of alle symbolen staan op de accu. - Pagina 7 decal112-3858 112-3858 1. Lees de 3. Verwijder het sleuteltje Gebruikershandleiding. voordat u de maaihoogte afstelt. 2. Lees de instructies voordat 4. Maaihoogte-instellingen. u service- of onderhouds- werkzaamheden uitvoert. decal116-8588 116-8588 1. Lees de Gebruikershandleiding. 2. Draai de vrijgaveknop los, verschuif de knop en zet deze vast.
- Pagina 8 decal117-3848 117-3848 1. De machine kan voorwerpen uitwerpen – Houd omstanders op een veilige afstand van de machine. 2. Maaier kan voorwerpen uitwerpen – Gebruik de machine niet zonder dat de grasgeleider, de afsluiter van de afvoer of het grasopvangsysteem is gemonteerd. 3.
- Pagina 9 136-8992 1. Brandstof – vol 3. Brandstof – leeg 2. Brandstof – 50% decal131-1097 131-1097 Alleen motoren van Toro 1. Aftapplug decalptosymbols PTO Switch Symbols 1. Aftakas – uitschakelen 2. Aftakas – inschakelen decaltransportlock Transportvergrendeling...
- Pagina 10 decalmotioncntrllh-126-6194 decalmotioncntrlrh-126-6183 Linker rijhendel Rechter rijhendel 1. Snelheid van de machine 4. Neutraalstand 1. Snelheid van de machine 4. Neutraalstand 2. Snel 5. Achteruit 2. Snel 5. Achteruit 3. Langzaam 3. Langzaam decal136-1305 136-1305 1. Snel 4. Choke 2. Continu snelheidsregeling 5.
- Pagina 11 decal136-1720 136-1720 1. Vergrendeld 2. Ontgrendeld decal132-0871 132-0871 Opmerking: Deze machine voldoet aan de tests die de statische breedte- en lengtestabiliteit meten en die standaard zijn in de sector. De maximale aanbevolen hellingshoek wordt vermeld op de sticker. Raadpleeg de instructies voor gebruik van de machine op hellingen in de Gebruikershandleiding en de omstandigheden waarin u de machine zou gebruiken om na te gaan of u de machine op een bepaalde dag en op het terrein in kwestie kunt gebruiken.
-
Pagina 12: Algemeen Overzicht Van De Machine
Algemeen overzicht Contactschakelaar De contactschakelaar, waarmee u de motor start en van de machine afzet, heeft 3 standen: U en S . Zie OPEN TART Starten van de motor (bladz. 25). Chokeknop Gebruik de chokeknop om een koude motor te starten. Gashendel De gashendel regelt het motortoerental en zorgt voor een continu verstelbare regeling van L... -
Pagina 13: Accu-Indicatielampje
Accu-indicatielampje Als u het contactsleuteltje gedurende een paar seconden in de stand A zet, wordt de accuspanning weergeven in het gebied waar normaal de uren worden weergegeven. Het acculampje wordt ingeschakeld wanneer de contactschakelaar is ingeschakeld en wanneer de lading zich onder het juiste bedrijfsniveau bevindt (Figuur Rijhendels De rijhendels worden gebruikt om de motor vooruit en... -
Pagina 14: Specificaties
391 tot 434 kg Werktuigen/accessoires Een selectie van door Toro goedgekeurde werktuigen en accessoires is verkrijgbaar voor gebruik met de machine om de mogelijkheden daarvan te verbeteren en uit te breiden. Neem contact op met een erkende servicedealer of een erkende Toro distributeur, of bezoek www.Toro.com voor een lijst van alle goedgekeurde werktuigen en accessoires. -
Pagina 15: Voor Gebruik
Brand of explosie kan brandwonden bij u accessoires en werktuigen nodig zijn om goed en veilig te werken. Gebruik alleen accessoires en of anderen en schade aan eigendommen hulpstukken die goedgekeurd zijn door Toro. veroorzaken. • Controleer het gebied waar de machine wordt •... -
Pagina 16: Brandstof Bijvullen
GEVAAR VOORZICHTIG In bepaalde omstandigheden kan tijdens De ontluchting van de brandstoftank bevindt het tanken statische elektriciteit worden zich in de buis van de rolbeugel. De rolbeugel ontladen waardoor vonken ontstaan die verwijderen of aanpassen kan leiden tot benzinedampen tot ontbranding kunnen brandstoflekkage en de emissievoorschriften brengen. -
Pagina 17: Brandstoftank Vullen
• Houdt de motor tijdens het gebruik schoon. • Voorkomt harsachtige afzettingen in het brandstofsysteem, die tot startproblemen kunnen leiden Belangrijk: Gebruik nooit brandstofadditieven die methanol of ethanol bevatten. Voeg de juiste hoeveelheid stabilizer/conditioner aan de brandstof toe. Opmerking: Stabilizer/conditioner werkt het best als deze met verse benzine wordt gemengd. -
Pagina 18: De Omkantelbeveiliging (Rolbeugel) Gebruiken
De omkantelbeveiliging (rolbeugel) gebruiken WAARSCHUWING Om lichamelijk of dodelijk letsel te voorkomen als de machine omkantelt: laat de rolbeugel volledig omhoog geklapt en vergrendeld, en doe de veiligheidsgordel om. Controleer of de stoel goed op de machine is bevestigd. WAARSCHUWING Er is geen omkantelbeveiliging als de rolbeugel omlaag is geklapt. -
Pagina 19: Het Veiligheidssysteem Gebruiken
Het veiligheidssysteem Het veiligheidssysteem testen gebruiken Onderhoudsinterval: Bij elk gebruik of dagelijks Controleer de werking van het veiligheidssysteem telkens voordat u de machine in gebruik neemt. Als WAARSCHUWING het veiligheidssysteem niet werkt zoals hieronder Niet-aangesloten of beschadigde wordt beschreven, moet u het direct laten repareren interlockschakelaars kunnen onverwachte door een erkende servicedealer. -
Pagina 20: De Achterste Schokdempers Instellen
Opmerking: Zorg ervoor dat de achterste schokdempers links en rechts altijd hetzelfde zijn ingesteld. Stel de achterste schokdempers in (Figuur 13). g227752 g027632 Figuur 11 De achterste schokdem- pers instellen U kunt de MyRide™ vering naar uw voorkeur instellen zodat u prettig en comfortabel kunt rijden. U kunt de 2 achterste schokbrekers verstellen en zo de vering snel en eenvoudig instellen. -
Pagina 21: Werktuigen En Accessoires Gebruiken
WAARSCHUWING gebruiken De uitlaatgassen van de motor bevatten koolmonoxide, een reukloos, dodelijk gif. Gebruik uitsluitend door Toro goedgekeurde Laat de motor niet binnen een gebouw of werktuigen en accessoires. op een afgesloten plaats draaien omdat Indien er meer dan één montageset voor accessoires het gevaarlijke koolmonoxide zich daar kan (d.w.z. -
Pagina 22: De Machine Veilig Gebruiken Op Hellingen
• Houd uw handen en voeten uit de buurt van – Voordat u de hoogte instelt. bewegende onderdelen. Doe, indien mogelijk, • Als de bestuurder zich niet bewust is van kinderen geen instellingen terwijl de motor loopt. in de buurt kan dit leiden tot tragische ongevallen. Kinderen komen vaak naar de machine en het WAARSCHUWING maaien kijken. -
Pagina 23: Bescherming Van De Rolbeugel
• Accessoires, veranderingen of werktuigen die verborgen gevaren. In hoog gras zijn obstakels worden gemonteerd aan de rolbeugel moeten niet altijd zichtbaar. De machine kan omslaan op goedgekeurd worden door Toro. oneffenheden in het terrein. -
Pagina 24: Plaatsnemen In De Bestuurderspositie
Plaatsnemen in de De handrem uitschakelen bestuurderspositie Gebruik het maaidek als opstapje om de bestuurderspositie te bereiken (Figuur 16). g192635 Figuur 18 g029797 Figuur 16 1. Stap hier. De messchakelaar (aftakas) Parkeerrem gebruiken bedienen De messchakelaar (aftakas) start en stopt de Stel de parkeerrem altijd in werking wanneer u de machine stopt of deze onbeheerd achterlaat. -
Pagina 25: Messchakelaar (Aftakas) Uitschakelen
Messchakelaar (aftakas) uitschakelen g009174 Figuur 20 De gashendel bedienen De gashendel heeft twee standen: S en L ANGZAAM (Figuur 21). g008959 Gebruik altijd de stand S wanneer u de aftakas Figuur 22 inschakelt. 1. AAN 2. UIT Starten van de motor Opmerking: Als de motor warm of heet is, hoeft u de choke niet te gebruiken. -
Pagina 26: De Motor Afzetten
g227548 g037049 Figuur 23 Figuur 24 Belangrijk: Zorg ervoor dat de brandstofaf- De motor afzetten sluitklep is gesloten voordat u de machine transporteert of stalt omdat er brandstof kan lekken uit de machine. Stel de parkeerrem in VOORZICHTIG werking voordat u de machine transporteert. Zorg Kinderen of omstanders kunnen letsel ervoor dat u het sleuteltje verwijdert omdat de oplopen als zij de machine verplaatsen of... -
Pagina 27: De Rijhendels Gebruiken
De rijhendels gebruiken WAARSCHUWING De machine kan zeer snel ronddraaien. De bestuurder kan de controle over de machine verliezen. Dit kan leiden tot lichamelijk letsel en schade aan de machine. • Wees voorzichtig als u een bocht maakt. • Verminder de snelheid van de machine voordat u een scherpe bocht maakt. -
Pagina 28: Zijafvoer Gebruiken
De maaihoogte instellen De transportvergrendeling gebruiken De transportvergrendeling heeft 2 standen en wordt gebruikt in combinatie met het maaidekpedaal. Er is een V en een O stand ERGRENDELDE NTGRENDELDE voor de transportstand van het maaidek (Figuur 28). g008953 Figuur 27 Zijafvoer gebruiken Het maaidek is uitgerust met een scharnierende grasgeleider, die het maaisel zijwaarts en omlaag... -
Pagina 29: De Pen Voor De Maaihoogte Instellen
De pen voor de maaihoogte tot stilstand zijn gekomen voordat u de bestuurderspositie verlaat. instellen Stel de antiscalpeerrollen af zoals wordt getoond Stel de maaihoogte in van 38 tot 127 mm in stappen Figuur van 6 mm door de maaihoogtepen in verschillende openingen te plaatsen. -
Pagina 30: Na Gebruik
Als een Maairichting afwisselen mes beschadigd of versleten is, moet u dit onmiddellijk vervangen door een origineel Toro mes. Maai afwisselend in verschillende richtingen, zodat het gras rechtop blijft staan. Dit zorgt ook voor een... -
Pagina 31: De Brandstofafsluitklep Gebruiken
De brandstofafsluitklep WAARSCHUWING gebruiken De aandrijfeenheden van de motor en de hydrauliek kunnen zeer heet worden. Een Sluit de brandstofafsluitklep tijdens transport, hete motor of hydraulische aandrijfeenheid onderhoud en opslag (Figuur 32). aanraken kan ernstige brandwonden veroorzaken. Controleer of de brandstofafsluitklep geopend is als u de motor start. -
Pagina 32: De Machine Transporteren
WAARSCHUWING Rijden op de weg zonder richtingaanwijzers, verlichting, reflectoren of een bord met de aanduiding 'Langzaam rijdend voertuig' is gevaarlijk en kan leiden tot ongelukken die lichamelijk letsel veroorzaken. Rijd niet met de machine op de openbare weg. Een aanhanger kiezen WAARSCHUWING Als een machine wordt geladen op een aanhanger of een vrachtwagen, wordt de... -
Pagina 33: De Machine Laden
De machine laden WAARSCHUWING Als een machine wordt geladen op een aanhanger of een vrachtwagen, wordt de kans vergroot dat de machine kantelt. Dit kan ernstig lichamelijk letsel of de dood veroorzaken. • Ga zeer voorzichtig te werk als u een machine een hellingbaan op-/afrijdt. -
Pagina 34: De Machine Van De Aanhanger Rijden
g227761 Figuur 36 1. Bindogen De machine van de aanhanger rijden Laat de oprijplaat zakken; zorg dat de hellingshoek van de oprijplaat ten opzichte van de grond niet groter is dan 15 graden (Figuur 34). Rij de machine vooruit de oprijplaat af (Figuur 35). -
Pagina 35: Onderhoud
Niet-goedgekeurde wijzigingen aan de originele apparatuur of Iemand zou de motor kunnen starten terwijl er het niet gebruiken van Toro-onderdelen onderhoud of aanpassingen gebeuren. Als de zou kunnen leiden tot ernstig of motor per ongeluk gestart wordt, kan dat u en dodelijk letsel. - Pagina 36 WAARSCHUWING WAARSCHUWING De onderdelen van het brandstofsysteem Contact met bewegende onderdelen of staan onder hoge druk. Gebruik van hete oppervlakken kan lichamelijk letsel de verkeerde onderdelen kan leiden tot veroorzaken. storingen, benzinelekkage en mogelijk Houd uw vingers, handen en kleding uit de explosies.
-
Pagina 37: Aanbevolen Onderhoudsschema
Om de 500 bedrijfsuren • Na de eerste vervangbeurt – vervang de filters en de vloeistof van het hydraulische systeem als u Toro® HYPR-OIL™ 500 vloeistof gebruikt. (Vaker vervangen als de machine wordt gebruikt in stoffige of vuile omstandigheden) • Controleer of de accu opgeladen is. -
Pagina 38: Procedures Voorafgaande Aan Onderhoud
Procedures Het plaatmetaalscherm verwijderen voorafgaande aan onderhoud Zet de 2 voorste bouten los en verwijder het plaatmetaalscherm om bij de maaierriemen en de spilassen te komen (Figuur 38). Bevestig na de onderhoudswerkzaamheden het plaatmetaalscherm De afdekking van het weer terug en draai de bouten weer vast. maaidek losmaken Zet de bovenste bout van de afdekking los om de afdekking van het maaidek los te maken en toegang... -
Pagina 39: Smering
Smering Onderhoud motor Veiligheid van de motor De machine smeren • U moet de motor afzetten voordat u het oliepeil Onderhoudsinterval: Om de 25 bedrijfsuren—Smeer controleert of het carter bijvult met olie. de assen van de voorste zwenkwielen. (dit moet vaker •... -
Pagina 40: Het Papierelement Een Onderhoudsbeurt Geven
Het papierelement een onderhoudsbeurt geven Klop voorzichtig op het papierelement om vuil te verwijderen. Opmerking: U mag het papierelement nooit wassen of reinigen met perslucht, omdat dit hierdoor schade zal oplopen. Opmerking: Vervang een vuil, verbogen of beschadigd element. Behandel het nieuwe g027800 element voorzichtig;... -
Pagina 41: Motorolie Verversen
Motorolie verversen Onderhoudsinterval: Bij elk gebruik of dagelijks Na de eerste 5 bedrijfsuren/Na de eerste maand (houd hierbij de kortste periode aan)—Motorolie verversen en oliefilter vervangen. Om de 100 bedrijfsuren/Jaarlijks (houd hierbij g008804 de kortste periode aan)—Motorolie verversen en oliefilter vervangen (dit moet vaker gebeuren als de machine wordt gebruikt in stoffige of vuile omstandigheden). - Pagina 42 Vervang het motoroliefilter (Figuur 46). Opmerking: Controleer of de pakking van het oliefilter contact maakt met de motor en draai de filter nog ¾ slag extra vast. g027799 g027477 Figuur 46 Giet langzaam ongeveer 80% van de gespecificeerde olie in de vulbuis en voeg langzaam de rest van de olie toe tot het peil de markering Vol bereikt (Figuur...
-
Pagina 43: Onderhoud Van De Bougie(S)
tot stilstand zijn gekomen voordat u de bestuurderspositie verlaat. Maak de omgeving van de onderkant van de bougie schoon om te voorkomen dat er vuil en rommel in de motor terechtkomt. Zoek en verwijder de bougie(s) zoals wordt getoond in Figuur g036857 g235264... -
Pagina 44: Het Koelsysteem Reinigen
Bougie(s) monteren. Vonkenvanger controleren Voor machines met een vonkenvanger Onderhoudsinterval: Om de 50 bedrijfsuren WAARSCHUWING Hete onderdelen van het uitlaatsysteem kunnen brandstofdampen ontsteken, zelfs nadat u de motor hebt afgezet. Hete deeltjes die tijdens het gebruik van de motor uit de uitlaat komen, kunnen ontvlambaar materiaal ontsteken, waardoor lichamelijk letsel of materiële schade kan ontstaan. -
Pagina 45: Onderhoud Brandstofsysteem
Onderhoud brandstofsysteem GEVAAR In bepaalde omstandigheden is brandstof uiterst ontvlambaar en zeer explosief. Brand of explosie van brandstof kan brandwonden bij u of anderen en materiële schade veroorzaken. Brandstof bijvullen (bladz. 16) voor een volledige lijst van voorzorgsmaatregelen met betrekking tot brandstof. Brandstoffilter vervangen Onderhoudsinterval: Om de 500 bedrijfsuren/Jaar- lijks (houd hierbij de kortste periode... -
Pagina 46: Onderhoud Elektrisch Systeem
Onderhoud elektrisch Parkeer de machine op een horizontaal oppervlak, schakel de aftakas uit en stel de systeem parkeerrem in werking. Zet de motor af, verwijder het contactsleuteltje en wacht totdat alle bewegende onderdelen Veiligheid van het tot stilstand zijn gekomen voordat u de bestuurderspositie verlaat. -
Pagina 47: De Accu Plaatsen
De accu plaatsen Opmerking: De accu niet te ver opladen. Zodra de accu volledig is opgeladen, haalt Plaats de accu in een bak met de accupolen van u de acculader uit het stopcontact en maakt de hydraulische tank weg (Figuur 52). -
Pagina 48: Onderhoud Van De Zekeringen
Onderhoud van de Onderhoud zekeringen aandrijfsysteem De elektrische installatie is beveiligd door middel van zekeringen. Het behoeft geen onderhoud. Als er Veiligheidsgordel echter een zekering doorbrandt; controleer dan het onderdeel en het circuit op een storing of kortsluiting. controleren De zekeringen bevinden zich op de rechter Onderhoudsinterval: Bij elk gebruik of dagelijks bedieningseenheid naast de stoel (Figuur... -
Pagina 49: De Sporing Afstellen
De sporing afstellen Schakel de messchakelaar (aftakas) uit. Rijd naar een open, vlak gebied en zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND Zet de gashendel halverwege tussen L ANGZAAM en S Zet beide rijhendels vooruit tot aan de aanslag in de T-sleuf. Controleer de sporing van de machine. -
Pagina 50: De Bandenspanning Controleren
De bandenspanning Onderhoud koelsysteem controleren Het motorscherm reinigen Onderhoudsinterval: Om de 50 bedrijfsuren/Maan- delijks (houd hierbij de kortste Onderhoudsinterval: Bij elk gebruik of dagelijks periode aan) Bij elk gebruik of dagelijks De juiste bandenspanning in de voor- en achterbanden Verwijder voor elk gebruik eventuele grasresten, vuil is 0,9 bar. -
Pagina 51: Onderhouden Remmen
Onderhouden remmen Parkeerrem afstellen Onderhoudsinterval: Om de 500 bedrijfsuren Opmerking: Voer deze procedure uit wanneer u een onderdeel van de rem verwijdert of vervangt. Parkeer de machine op een horizontaal oppervlak, schakel de aftakas uit en stel de parkeerrem in werking. Zet de motor af, verwijder het contactsleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de... -
Pagina 52: Onderhoud Riemen
(Figuur 62). g027729 Figuur 62 Haal de veerspanning van de veerbelaste spanpoelie. Zie Figuur Opmerking: Gebruik de veerverwijderaar (Toro onderdeelnr. 92-5771) om de veer van de maaidekstang te verwijderen (Figuur 64). Verwijder de riem van de maaidekpoelies en de koppelingspoelie. -
Pagina 53: De Drijfriem Van De Hydraulische Pomp Vervangen
52). g028279 Figuur 64 Breng de machine omhoog en ondersteun ze met assteunen (Figuur 67). 4. Arm van spanpoelie 1. Veerverwijderaar (Toro onderdeelnummer Verwijder de aanslag van de koppeling (Figuur 92-5771) 66). 2. Spanpoelieveer 5. Aandrijfriem van maaidek 3. Maaidekstang... -
Pagina 54: Onderhoud Bedieningsysteem
Onderhoud bedieningsysteem De stand van de bedieningshendel afstellen Als de uiteinden van de hendels elkaar raken, raadpleeg dan Rijhendelmechanisme afstellen (bladz. 55). g036860 De hoogte instellen Figuur 66 U kunt de rijhendels hoger of lager afstellen, voor 1. Aanslag van koppeling meer comfort. -
Pagina 55: Hoek Van Rijhendels Verstellen
Hoek van rijhendels verstellen WAARSCHUWING Parkeer de machine op een horizontaal De motor moet lopen en de aandrijfwielen oppervlak, schakel de aftakas uit en stel de draaien opdat u deze afstelling kunt uitvoeren. parkeerrem in werking. Contact met bewegende onderdelen of hete oppervlakken kan lichamelijk letsel Zet de motor af, verwijder het contactsleuteltje en wacht totdat alle bewegende onderdelen... -
Pagina 56: Onderhoud Hydraulisch Systeem
Zet de rijhendels in de en oefen ACHTERUITSTAND vloeistof lichte druk uit op de hendel zodat de veren de hendels terugduwen in de neutraalstand. Hydraulische vloeistof: Toro ® HYPR-OIL ™ Opmerking: De wielen moeten ophouden hydraulische vloeistof of Mobil 1 15W-50 olie. -
Pagina 57: Hydraulische Vloeistof Verversen En Filters Vervangen
2. Filter 5. Ontluchtingsplug Om de 500 bedrijfsuren—Na de eerste 3. Filterbescherming vervangbeurt – vervang de filters en de vloeistof van het hydraulische systeem als u Toro ® HYPR-OIL ™ 500 vloeistof gebruikt. (Vaker Maak de omgeving van de filters zorgvuldig vervangen als de machine wordt gebruikt in schoon. -
Pagina 58: Filters Van Het Hydraulische Systeem Monteren
Filters van het hydraulische systeem monteren Breng een dun laagje hydraulische vloeistof aan op de rubberen pakking van elk filter. Draai het filter rechtsom totdat de rubberen pakking contact maakt met het filtertussenstuk en zet het filter vervolgens nog een extra ¾ tot volledige slag vast. -
Pagina 59: Onderhoud Van Het Maaidek
Onderhoud van het Start de motor, zet de gashendel op halfgas en zet de parkeerrem vrij. maaidek Zet de omloophendels in de stand om de machine te duwen. Zet de omloopkleppen open en laat de motor lopen; beweeg de Onderhoud van de rijhendels langzaam 5 of 6 keer naar voren en naar achteren. -
Pagina 60: Controle Op Kromme Messen
g006530 Figuur 75 1. Snijrand 3. Slijtage/groefvorming g014973 Figuur 77 2. Gebogen deel 4. Scheur 1. Mes, in meetstand 2. Vlakke ondergrond Controle op kromme messen 3. Gemeten afstand tussen mes en de ondergrond (A) Opmerking: De machine moet op een egaal Draai hetzelfde mes 180 graden, zodat de oppervlak staan voor de volgende procedure. -
Pagina 61: Maaimessen Verwijderen
g014973 Figuur 79 1. Mes aan andere zijde, in meetstand 2. Vlakke ondergrond 3. Tweede gemeten afstand tussen mes en oppervlak (B) g017443 Als het verschil tussen A en B groter is dan Figuur 80 3 mm, vervang dan het mes door een nieuw 1. -
Pagina 62: Maaimessen Monteren
Zet het maaidek in de vergrendelde transportstand. Draai de messen voorzichtig heen en weer. Meet de afstand tussen de mespunt en het g000553 Figuur 82 vlakke oppervlak (Figuur 83). Als de afstanden meer dan 5 mm verschillen, stel dan de 1. -
Pagina 63: Maaidek Verwijderen
Draai het maaimes voorzichtig in dwarsrichting horizontaal (Figuur 83). Draai de borgmoeren (Figuur 86) in de 4 hoeken los en controleer of het maaidek stevig op alle 4 blokjes rust. Trek de maaidekhangers strak en zorg dat het maaidekpedaal naar achteren is gedrukt tegen de aanslag. -
Pagina 64: Grasgeleider Vervangen
Verwijder de bouten en moeren van de voorkant van de plaat onder de voetsteun. Verwijder en bewaar de bouten en moeren aan beide zijden van de machine (Figuur 87). g015594 Figuur 88 1. Bout 5. Gemonteerde veer g036866 Figuur 87 2. -
Pagina 65: Reiniging
Reiniging Stalling Veiligheid tijdens opslag De onderkant van het • Zet de motor af, verwijder het contactsleuteltje, maaidek reinigen wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen en laat de machine afkoelen Onderhoudsinterval: Bij elk gebruik of dagelijks voordat u ze stalt. Parkeer de machine op een horizontaal •... - Pagina 66 stationair gedurende 2 tot 5 minuten na het wassen. Controleer de staat van de maaimessen; raadpleeg Onderhoud van de maaimessen (bladz. 59). Wanneer de machine langer dan 30 dagen niet wordt gebruikt, moet deze worden voorbereid op stalling. De machine wordt als volgt voorbereid op stalling: Voeg een stabilizer/conditioner op aardoliebasis toe aan de brandstof in de...
-
Pagina 67: Problemen, Oorzaak En Remedie
Problemen, oorzaak en remedie Probleem Mogelijke oorzaak Remedie De motor raakt oververhit. 1. De motor is te zwaar belast. 1. De rijsnelheid verminderen. 2. Het oliepeil in het carter is te laag. 2. Het carter bijvullen met olie. 3. De koelribben en luchtkanalen onder 3. - Pagina 68 Probleem Mogelijke oorzaak Remedie De motor verliest vermogen. 1. De motor is te zwaar belast. 1. De rijsnelheid verminderen. 2. Het luchtfilter is vuil. 2. Reinig het luchtfilterelement. 3. Het oliepeil in het carter is te laag. 3. Het carter bijvullen met olie. 4.
- Pagina 69 Probleem Mogelijke oorzaak Remedie De koppeling grijpt niet aan. 1. Een zekering is doorgebrand. 1. Vervang de zekering. Controleer de weerstand van de spoelen, of de accu is opgeladen, het oplaadsysteem en de aansluitingen van de bedrading en vervang indien nodig. 2.
-
Pagina 70: Schema's
Schema's g018479 Elektrisch schema – motoren van Toro (Rev. A) -
Pagina 71: Opmerkingen
Opmerkingen:... - Pagina 72 U hebt het recht om uw persoonlijke gegevens te corrigeren of te raadplegen, of zich te verzetten tegen de verwerking van uw gegevens of deze te beperken. Om deze rechten uit te oefenen, gelieve een e-mail te sturen naar legal@toro.com. Als u zich zorgen maakt over de manier waarop Toro uw informatie heeft behandeld, vragen wij u om deze direct ten aanzien van ons te uiten.
