Endress+Hauser iTEMP TMT31 Beknopte Handleiding
Temperatuurtransmitter
Quick Links
KA01540T/15/NL/05.24-00
71696033
2024-12-13
*71696033*
71696033
Veiligheidsinstructies
Fabrikant: Endress+Hauser Wetzer GmbH + Co. KG, Obere Wank 1, D-87484
Nesselwang of
www.endress.com
Voorwaarden voor het personeel
Het personeel voor installatie, inbedrijfname, diagnose en onderhoud moet aan
de volgende voorwaarden voldoen:
‣
Dit moeten opgeleide, gekwalificeerde specialisten zijn met een relevante
kwalificatie voor deze specifieke functie en taak.
‣
Zij moeten zijn geautoriseerd door de exploitant/eigenaar van de installatie.
‣
Zij moeten bekend zijn met de nationale regelgeving.
‣
Voor aanvang van de werkzaamheden moeten de specialisten de instructies
in de bedieningshandleiding en de aanvullende documentatie en de
certificaten (afhankelijk van de applicatie) hebben doorgelezen en begrepen.
‣
Volg de instructies op en voldoe aan de algemene voorschriften.
Het bedieningspersoneel moet voldoen aan de volgende eisen:
‣
Geïnstrueerd en geautoriseerd zijn door de exploitant van de installatie voor
wat betreft de voorwaarden voor de werkzaamheden.
‣
De instructies in deze bedieningshandleiding opvolgen.
Bedoeld gebruik
Het instrument is een configureerbare temperatuurtransmitter met een
sensoringang voor weerstandsthermometers (RTD) of thermokoppels (TC). De
koptransmitteruitvoering van het instrument is bedoeld voor montage in een
aansluitkop (vorm B) conform DIN EN 50446. Montage van het instrument is
ook mogelijk op een DIN-rail met de optioneel leverbare DIN-railclip. Het
instrument is ook als optie leverbaar in een uitvoering geschikt voor DIN-
railmontage conform IEC 60715 (TH35).
De koptransmitterversie van het instrument mag niet worden gebruikt als
vervanging voor een DIN-railtransmitter in een kast, door de DIN-railclip
met separate sensoren te gebruiken.
Arbeidsveiligheid
Bij werken aan en met het instrument:
‣
Draag de benodigde persoonlijke beschermingsuitrusting conform de
nationale voorschriften.
Installatie
5 (0.2)
B
1

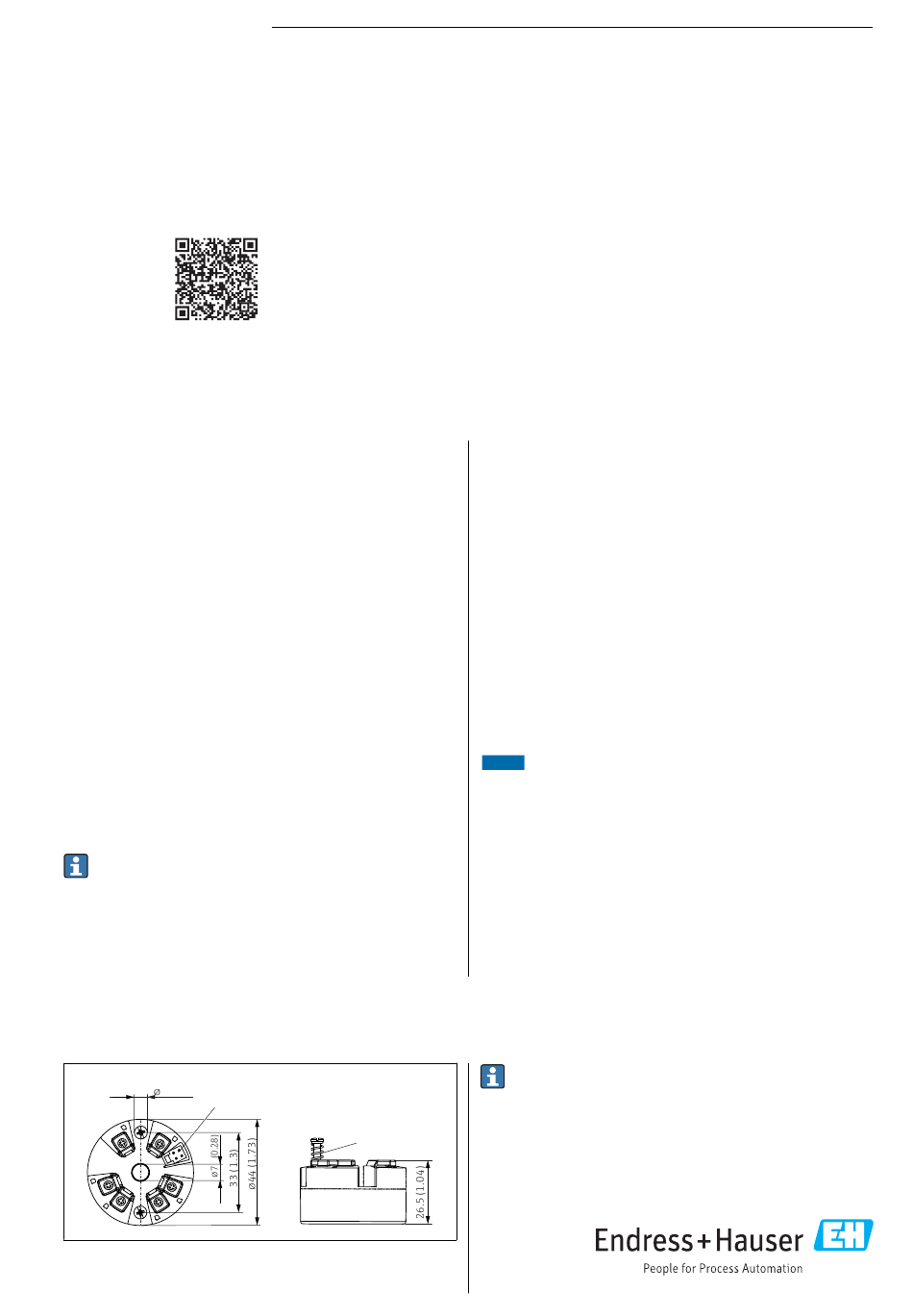

Afmetingen koptransmitter met schroefklemmen. Afmetingen in mm (in)
A
Veerweg L ≥ 5 mm (niet voor US - M4 borgschroeven)
B
CDI interface voor aansluiten van een configuratietool
Products
Beknopte handleiding
iTEMP TMT31
Temperatuurtransmitter
4-20 mA temperatuurtransmitter als koptransmitter of DIN-railinstrument met één RTD-
of één TC-sensoringang geschikt voor toepassing in explosiegevaarlijke omgeving zone 2
(Ex ec) / Div. 2
Deze beknopte handleiding is niet bedoeld als vervanging voor de bedieningshandleiding behorende bij het instrument.
Meer informatie is opgenomen in de bedieningshandleiding en de aanvullende documentatie.
Beschikbaar voor alle instrumentversies via:
• Internet:
www.endress.com/deviceviewer
• Smartphone/tablet: Endress+Hauser bedieningsapp
A
Solutions
Bedrijfsveiligheid
Gevaar voor lichamelijk letsel!
‣
Gebruik het instrument alleen wanneer het in goede technische conditie is,
vrij van fouten en storingen.
‣
De operator is verantwoordelijk voor een storingsvrije werking van het
instrument.
Explosiegevaarlijke omgeving
Teneinde gevaar voor personen of voor de installatie te voorkomen, wanneer het
instrument wordt gebruikt in een explosiegevaarlijke omgeving (bijv.
explosieveiligheid of veiligheidsgerelateerd instrumentatiesysteem):
‣
Controleer aan de hand van technische gegevens op de typeplaat of het
instrument toegestaan is voor gebruik in de gevaarlijke omgeving. De
typeplaat bevindt zich op de zijkant van de transmitterbehuizing.
‣
Houd de instructies in de afzonderlijke aanvullende documentatie aan, welke
een integraal onderdeel is van deze handleiding.
Elektromagnetische compatibiliteit
Het meetsysteem voldoet aan de algemene veiligheidsvoorschriften conform
IEC/EN 61010-1 en de EMC-voorschriften conform IEC/EN 61326 en de
NAMUR-aanbevelingen NE 21.
LET OP
‣
Voed het instrument alleen met een voedingseenheid die werkt met een
energiebegrensd elektrische circuit conform UL/EN/IEC 61010-1, hoofdstuk
9.4 en de voorschriften in tabel 18.
Productveiligheid
Dit product is conform de laatste stand van de techniek bedrijfsveilig
geconstrueerd en heeft de fabriek in veiligheidstechnisch optimale toestand
verlaten.
Voor de uitvoering met insteekklemmen gelden dezelfde afmetingen.
Uitzondering: hoogte behuizing H = 30 mm (1,18 in).
