Bosch Condens 7000 WP Installatie-Instructie

Bosch Condens 7000 WP Installatie-Instructie

Verberg thumbnails Zie ook voor Condens 7000 WP:
Download deze handleiding

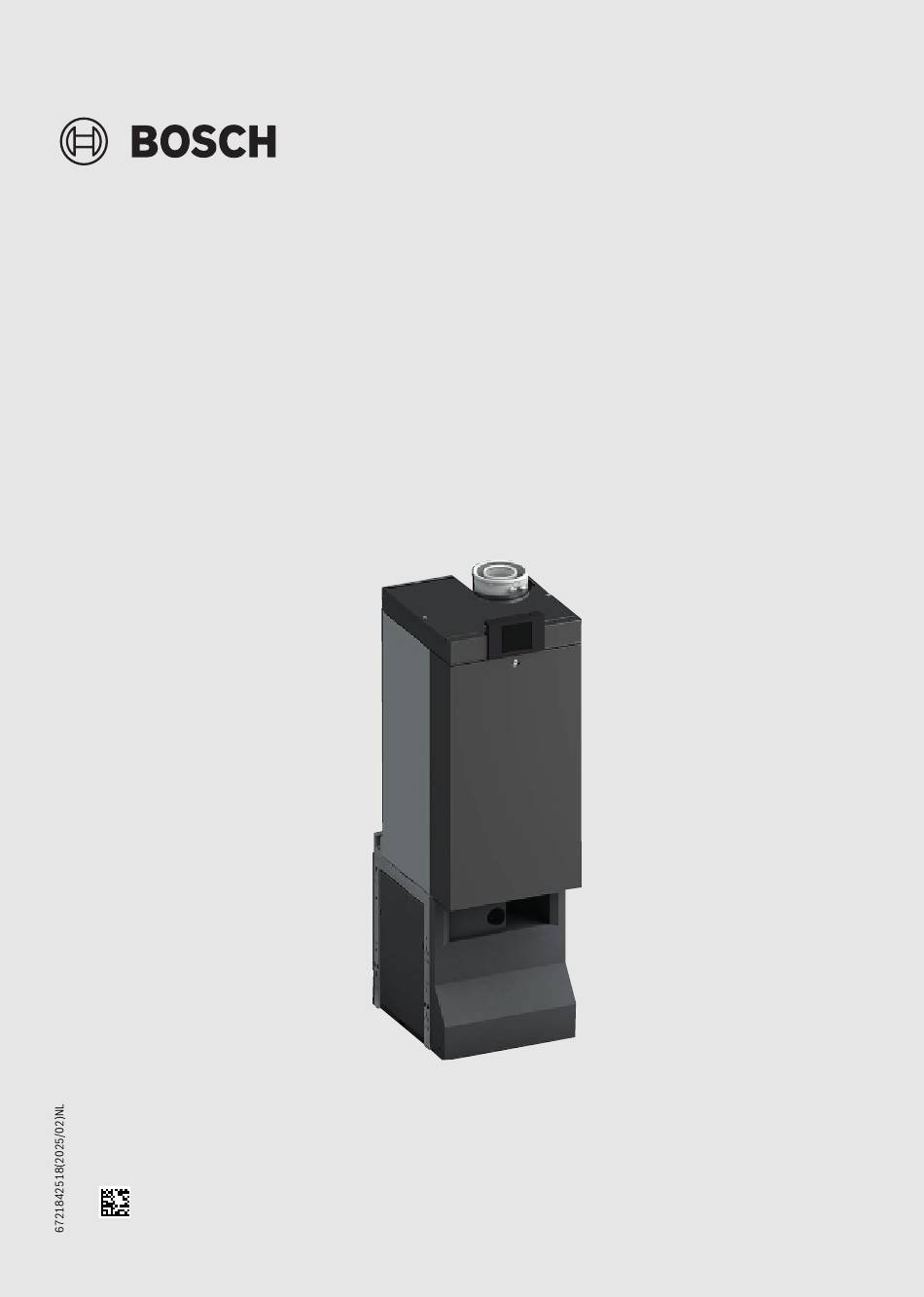

Installatie-instructie voor de vakman
Hoog rendement cv-toestellen
Condens 7000 WP
GC7000WP 125, GC7000WP 150
loading

Gerelateerde Handleidingen voor Bosch Condens 7000 WP

Samenvatting van Inhoud voor Bosch Condens 7000 WP

  • Pagina 1 Installatie-instructie voor de vakman Hoog rendement cv-toestellen Condens 7000 WP GC7000WP 125, GC7000WP 150...
  • Pagina 2 10.16.4 Vervangen codeerstekker ..... . 42 Omgang met printplaten ......19 Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 3 HInstallatiestoring door apparaten van derden Deze warmtebron is ontworpen voor het gebruik met onze regelaars. Installatiestoringen, fouten en defecten van systeemcomponenten, re- sulterende uit het gebruik van apparaten van derden, zijn van aansprake- lijkheid uitgesloten. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 4 ( afb. 2.12, pag. 6). Voor aanvang van de elektrotechnische werkzaamheden: ▶ Schakel de netspanning over alle polen spanningsloos en zorg ervoor dat deze niet per ongeluk opnieuw kan worden ingeschakeld. ▶ Controleer de spanningsloosheid. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 5 Verpakking 1 (cv-toestel) • afgemonteerd cv-toestel kartonnen omdoos 2 (toebehoren) • ophangbeugel kartonnen doos • bevestigingsmateriaal • sifon • condensafvoerslang • wartel + pakking (2x) • rookgas adapterring 110/ • documentatieset Tabel 2 Leveringsomvang Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 6 Productinformatie 2.12 Productoverzicht 0010039414-001 Afb. 1 GC7000WP met aansluitset op frame Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 7 [26] Gasslang [27] Gasblok [28] Druk compensatieslang [29] Typeplaat [30] Condenssifon Aansluitset en frame (toebehoren): [31] Gaskraan [32] Pomp [33] Aansluiting expansievat [34] Servicekraanretour [35] Vloerframe [36] Instelelement [37] Servicekraanaanvoer [38] Drukmeter [39] Wateroverstroomventiel Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 8 Productinformatie 2.13 Afmetingen Cv-toestel op frame Cv-toestel aan de wand 587,5 642,5 0010039236-002 0010039235-001 Afb. 2 Afmetingen op basisframe [mm] Afb. 3 Afmetingen op de wand [mm] Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 9 Dit cv-toestel kan daarnaast worden omgebouwd en/of opnieuw worden Tabel 3 Diameter boorgat K afgeregeld voor de toestelcategorie E (I ) en is dan geschikt voor het gebruik van hoogcalorisch distributiegassen met een Wobbe-index van Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 10 Schade aan het systeem door afwijkende bedrijfsomstandigheden! Storingen kunnen optreden wanneer wordt afgeweken van de gespecifi- ceerde gebruiksvoorwaarden. Afzonderlijke onderdelen of het cv-toe- stel kunnen onherstelbaar beschadigd raken. ▶ Respecteer de specificaties op de typeplaat. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 11 (bv. stallen of opslagruimten voor ▶ Indien contact met ammoniak onvermijdelijk is: zorg ervoor dat geen meststoffen). messing onderdelen verwerkt zijn. ▶ Indien contact met ammoniak onvermijdelijk is: zorg ervoor dat geen messing onderdelen verwerkt zijn. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 12 OPMERKING Het cv-toestel mag met verbrandingslucht tot een bepaalde maxi- De volgende chemische toevoegmiddelen zijn door Bosch vrijgeven voor male temperatuur worden gebruikt! gebruik: De maximale temperatuur van de verbrandingslucht mag niet hoger zijn...
  • Pagina 13 ▶ Bevestig de beugels [1] aan het frame. ▶ Bevestig de beugels op de vloer [3]. -of- ▶ Bevestig het frame aan de wand [2]. ▶ Zet de schroeven niet volledig vast, omdat het cv-toestel nog moet worden ingesteld. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 14 ▶ Installeer de ophangbeugel waterpas op de wand met behulp van een waterpas [2 + 3 + 4]. 10011604-001 0010030947-001 Afb. 11 Installeer de ophangbeugel op een betonnen wand Afb. 10 Lijn het cv-toestel uit op het frame ▶ Haak het cv-toestel aan de ophangbeugel. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 15 ▶ Monteer de pomp met de vlakke dichting [2]. • Pomp; ▶ Monteer de retouraansluiting met de vlakke dichting [3]. • Vul- en aftapkraan. ▶ Zet de draaikoppelingen handvast. Deze componenten zijn opgenomen in de overzichtstekening ( hoofd- stuk 2.12, pagina 6). Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 16 1½" (Ø 35 mm) zijn. Monteren sifon ▶ Vul de toestelsifon met water. ▶ Monteer de toestelsifon [1] met pakking [2]. ▶ Controleer of de hals van de sifon goed aansluit op de condensbak. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 17 Hierbij is de maximale lengte van het horizontale leidingdeel 5 m. ▶ Vul de sifon in de rioolleiding. Aansluiten cv-leidingen (zonder aansluitset) OPMERKING Toestelschade door te hoge bedrijfsdruk. ▶ Monteer een overstortventiel tussen het cv-toestel en de serviceaf- sluiter. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 18 Vuilfilter het cv-toestel wordt bevestigd. Monteren open verdeler ▶ Kijk voor meer informatie op www.nefit-bosch.nl, of zie de contact- gegevens op de achterzijde van dit document. Wanneer bij de benodigde volumestroom de resterende opvoerhoogte onvoldoende is, moet een open verdeler [1] worden geplaatst.
  • Pagina 19 Ook vervangen printplaten, die worden teruggegeven, moeten op deze wijze worden behandeld. Openen bovenpaneel Onder het bovenpaneel bevinden zich de branderautomaat en de aan- sluitstrook voor elektrische componenten. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 20 ▶ Sluit de boilerpomp aan Fijnzekering van de branderautomaat Er bevindt zich een reservezekering onder de afdekklep op de branderautomaat. 1) Het boilervermogen moet hoger zijn dan de minimale belasting van het cv-toestel. Tabel 7 Symbolen stekkerstrook Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 21 Zonder aansluitset: Bij het gebruik van ander type pompen dan de door Bosch als accessoire beschikbaar zijn, kan geen gebruik worden gemaakt van het PWM-sig- naal. De PWM-aansluiting in de pompaansluitunit wordt dan niet ge- bruikt.
  • Pagina 22 Afb. 28 Instellen toestel pomp >70 kW Aansluiten 3-wegklep 230V (accessoire) Het aansluiten van een 3-wegklep direct op de aansluitstrook van het cv- toestel is alleen mogelijk bij cv-toestellen met een vermogen van ≤ 100 Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 23 Geen functie ▶ Doorloop de parameters in het menu Instellingen ( § 9.4, pag. 29). ▶ Pas de parameters indien nodig aan. ▶ Noteer aangepaste parameterinstellingen in het inbedrijfnameproto- col ( § 15.7, pag. 57). Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 24 ▶ Noteer de gemeten CO /CO niveaus in het inbedrijfnameproto- col ( hoofdstuk 15.7, pagina 57). ▶ Schakel de schoorsteenvegermodus uit. ▶ Verwijder het rookgasanalyseapparaat. ▶ Plaats de stop op het testpunt voor het rookgas. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 25 (controleer Vervang gasklep aan LL tabel "Instelgegevens") Toestel is gereed 0010053505-001 Afb. 33 Flowchart instelinstructies ▶ Zie de uitleg van de fabrieksreset-tool ( "Fabrieksinstellingen re- setten") wanneer bijstelling van de schroef nodig is. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 26 – Draai de schroef rechtsom tot de open stand is bereikt. Nadat deze is bereikt, draai de schroef linksom en tel daarbij het aantal rotaties. Rotaties per gassoort Toesteltype G25.3 GC7000WP 125 GC7000WP 150 Tabel 10 Fabrieksinstellingen terugzetten rotaties Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 27 ▶ Dek, bij gebruik van gaslekzoekspray, de stekkers en elektrische ka- ▶ Monteer het voorpaneel. bels en componenten af. ▶ Vul het inbedrijfprotocol in ( § 15.7, pag. 57). ▶ Zorg dat het cv-toestel zijn warmte kwijt kan. ▶ Schakel het cv-toestel in. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 28 0010033251-001 Afb. 35 Bedieningspaneel Display Toetsen en Drukweergave cv-water Toets d Toets ok Toets menu Toets warm water Toets centrale verwarming Weergave brander De beschrijving van het gebruikersmenu vindt u in de gebruiksinstructie. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 29 ▶ Toets  of  indrukken om de gewenste waarde te selecteren. ▶ Druk op de toets ok . De nieuwe waarde is opgeslagen. Verlaten van het menupunt zonder opslaan van waarden ▶ Druk de toets d in. De waarde wordt niet opgeslagen. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 30 Historie tab. 17 Demo-modus 1) Het menu wordt alleen getoond in combinatie met de betreffende module en/of instelling. 2) I2 moet worden overbrugd om de stooklijn te activeren. Tabel 12 Overzicht van het servicemenu Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 31 Softwareversie van de regelaar Versie stuurapp. – Softwareversie van de sturing Nr.codeerst. – Codeerstekkernummer Versie cod.st. – Codeerstekkerversie 1) De informatie wordt alleen getoond in combinatie met de betreffende module of instelling. Tabel 13 Menu Info Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 32 • Spaar energie: intelligente uitschakeling van de pomp voor verwarmingssystemen met weersafhankelijke • Warmtevraag thermostaat. De cv-pomp wordt alleen indien nodig ingeschakeld. • Bij warmtevraag: de aanvoertemperatuurregeling schakelt de cv-pomp. Wanneer er een warmtevraag is, start de cv-pomp met de brander. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 33 Voetp. stooklijn • 20 … 90 °C Wordt alleen getoond, wanneer de regelaar is geacti- veerd. Hiermee kan het voetpunt van de stooklijn, die overeenkomt met een buitentemperatuur van +20 °C, worden ingesteld. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 34 • Aan Permanente circulatiepomp. • Uit Ionisat.oscill. • Aan Controleer de ionisatiemeetfunctie aan de vlam. • Uit 1) Het menu wordt alleen getoond in combinatie met de betreffende module of instelling. Tabel 15 Menu Functietest Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 35 ▶ Informeer de huisbewoners over het verbrandingsgevaar. ▶ Voer thermische desinfectie buiten de normale gebruikstijden uit. ▶ Draai het warm water nooit ongemengd open. Een correcte thermische desinfectie omvat het warmwatersysteem in- clusief de tappunten. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 36 De volgende werkzaamheden moeten bij inspectie of onderhoud wor- den uitgevoerd: Inspectie Onderhoud  § 10.2 Algemene werk- zaamheden  § 10.8 t/m § Reiniging 10.10  § 10.11 t/m § Controle metin- 10.15 Tabel 18 Uit te voeren werkzaamheden Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 37 ▶ Schroef de moeren op de gas-lucht-mengbuis los [1]. ▶ Verwijder de gas-lucht-mengbuis met ventilator [2]. 0010040028-001 Afb. 39 Reinigen van de gas/lucht-terugslagklep ▶ Schroef de schroeven van de brander [2] los. ▶ Neem de brander uit de warmtewisselaar. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 38 0010040896-001 Afb. 42 Openen deksel condensbak 10.7 Reinigen sifon ▶ Neem de flexibele slang en eventueel het T-stuk los van de sifon. ▶ Draai de wartel in het cv-toestel volledig los [1]. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 39 ▶ Let bij het terugplaatsen op de positie van de centreerlip [1]. ▶ Draai de schroeven aan (3 Nm) [2]. 0010041396-001 Afb. 46 Controleren aansluitingen drukcompensatieslang 3 Nm 0010040886-001 Afb. 44 Monteren brander ▶ Plaats de nieuwe branderpakking [1]. ▶ Plaats de gas-luchtmengbuis. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 40 10.9.3 Beoordelen luchtweerstand [R  Bij het beoordelen van de luchtweerstand over de warmtewisselaar geldt dat: R  De maximale afname van de luchtweerstand [R ] is per producttype ver-  schillend en mag niet worden overschreden. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 41 Door de toepassing van een grafiet- pakking is dichtheid gewaarborgd bij het handvast aandraaien (met handgereedschap) van de schroeven. ▶ Draai de 4 schroeven van de ionisatie- en ontstekingspen handvast aan (3 Nm). Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 42 ▶ Schroef de beugel van de branderautomaat los[1]. ▶ Schuif de branderautomaat naar links [2]. ▶ Til de voorzijde van de branderautomaat op zodat de codeerstekker makkelijk bereikbaar is [3]. ▶ Verwijder de codeerstekker [4]. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 43 Bedrijfsdruk van de CV-installatie controle- ren. Controleer de beschermanode van de boi- ler. Controleer de elektrische bedrading op beschadiging. Controleer de instellingen van de verwarmingsregelaar. Onderhoud resetten. Tabel 23 Inspectie- en onderhoudsprotocol Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 44 3. Vul water bij tot de gewenste druk is bereikt. 4. Sluit de connector op de temperatuurbegrenzer van het ketelblok correct aan. 5. Controleer de temperatuurbegrenzer van het ketelblok, vervang indien nodig. Drinkwatercircuit: Controleer of het drinkwater in het boilercircuit correct circuleert. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 45 Cv-toestel- identificatie- module of toestele- 1. Installeer ketelidentificatiemodule/codeerstekker. lektronica storing 2. Sluit connector aan op ketelidentificatiemodule/codeerstekker. 3. Vervang de ketelidentificatiemodule/codeerstekker (Bosch neem contact op met de servicedienst). Elektrische storing gasregelblok 1. Vervang de aansluitkabel en voer een reset uit na het vervangen.
  • Pagina 46 Installatiestoring toestelelektr./ bedienings- 1. Installeer ketelidentificatiemodule/codeerstekker. paneel 2. Sluit connector aan op ketelidentificatiemodule/codeerstekker. 3. Vervang de ketelidentificatiemodule/codeerstekker (Bosch neem contact op met de servicedienst). Cv-toestel- identificatie- module of toestele- Vervang de ketelidentificatiemodule/codeerstekker (Bosch neem contact op met de ser- lektronica storing vicedienst).
  • Pagina 47 2923- Installatiestoring toestelelektronica 1. Controleer de bekabeling van het gasregelblok. 2926 2. Controleer het gasregelblok. Wanneer de storing na een reset blijft bestaan, is de besturingsunit van het gasregelblok defect en moet worden vervangen. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 48 Installatiestoring branderautomaat 1. Voer een reset uit. 2. Vervang de besturingsunit/branderautomaat. 2946 V Verkeerde codeerstekker herkend Vervang de ketelidentificatiemodule/codeerstekker (Bosch neem contact op met de ser- vicedienst). 2948 B Geen vlamsignaal bij klein vermogen De brander start automatisch na het spoelen.
  • Pagina 49 3. Vul water bij tot de gewenste druk is bereikt. 4. Controleer de druksensor, eventueel vervangen. 5. Controleer de druksensorkabel, eventueel vervangen. 2972 B Netspanning te laag 1. Zorg voor een voedingsspanning van tenminste 196 VAC. 2. Vervang de branderautomaat. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 50 ▶ Vul de cv-installatie. Wanneer de bedrijfsdruk in de cv-installatie tot onder 0,3 bar afneemt, toont het display de melding LoPr afwisselend met de bedrijfsdruk. De cv-installatie is dan geblokkeerd. ▶ Vul de cv-installatie. Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 51 ▶ Tap de gehele cv-installatie af. ▶ Indien aanwezig: tap de gehele drinkwaterinstallatie af. Milieubescherming en afvalverwerking Milieubescherming is een ondernemingsprincipe van de Bosch Groep. Productkwaliteit, economische rendabiliteit en milieubescherming zijn gelijkwaardige doelen voor ons. Milieuwet- en regelgeving worden strikt nageleefd.
  • Pagina 52 U kunt contact opnemen met onze Data Protection Officer onder: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, DUITSLAND. U heeft te allen tijde het recht om bezwaar te maken tegen de verwerking van uw persoonsgegevens conform art.
  • Pagina 53 [24] Extern schakelcontact, potentiaalvrij Maximaal temperatuurbegrenzer STB [25] EMS-bus [10] Ionisatie-elektrode [26] Potentiaalvrij contact [11] Gasblok [27] Ketelidentificatiemodule [12] Ventilator [13] Ontstekings- en bewakingselektrode [14] Ketelcircuitpomp 230 V [15] Aan-uitschakelaar [16] Stratificatiepomp 230 V Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 54 50 / 200 DN110-110, C , deellast/vollast 50 / 145 50 / 200 Afmetingen en gewicht Hoogte x breedte x diepte 1120 x 520 x 587 Gewicht Aansluitgroep Cv-aanvoerleiding inch G1½ Cv-retourleiding inch G1½ Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 55 PL, RO, RS, TR, PL, SK Max. volu- 7000 AT, AU, BG, CH, DE, ES, EE, Propaan, G31 42,5 57,5 mestroom HR, HU, LT, LV, LU, NL, SI, SK, Weerstand cv- mbar RS, UA toestel Tabel 32 Hydraulische weerstanden Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 56 Afb. 52 Restopvoerhoogte pomp >100kW-≤ 150kW Maximal instelbare pompopvoerhoogte Standaard ingestelde pompopvoerhoogte Minimale pompopvoerhoogte Weerstand warmtewisselaar + aansluitset + keerklep Weerstand warmtewisselaar + aansluitset Weerstand warmtewisselaar 15.6 Instelwaarde voor verwarmingsvermogen Vermo- Display Display GC7000WP 125 GC7000WP 150 [kW] Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 57 Gemeten maximale aanvoertemperatuur: °C Gemeten minimale aanvoertemperatuur: °C Systeem hydrauliek:  Open verdeler, type:  Extra expansievat  cv-pomp: Afmeting/voordruk: Automatische ontluchter aanwezig?  ja |  nee  Boiler/type/aantal/radiatorvermogen:  Installatiehydraulica gecontroleerd, opmerkingen: Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 58 ___________________________________________________________ __________________________________________________________ Naam van de servicetechnicus Datum, handtekening van de eigenaar Voeg het testrapport hier toe. ____________________________________________________________ Datum, handtekening van de leverancier van de installatie Tabel 34 Inbedrijfnameprotocol systeem Condens 7000 WP – 6721842518 (2025/02)
  • Pagina 60 Bosch Thermotechniek B.V. Postbus 3, 7400 AA Deventer Professioneel T: 0570 602 206 E: verkoopnederland@nefit.nl professioneel.nefit-bosch.nl Consument T: 0570 602 500 E: consument@nefit.nl nefit-bosch.nl...
