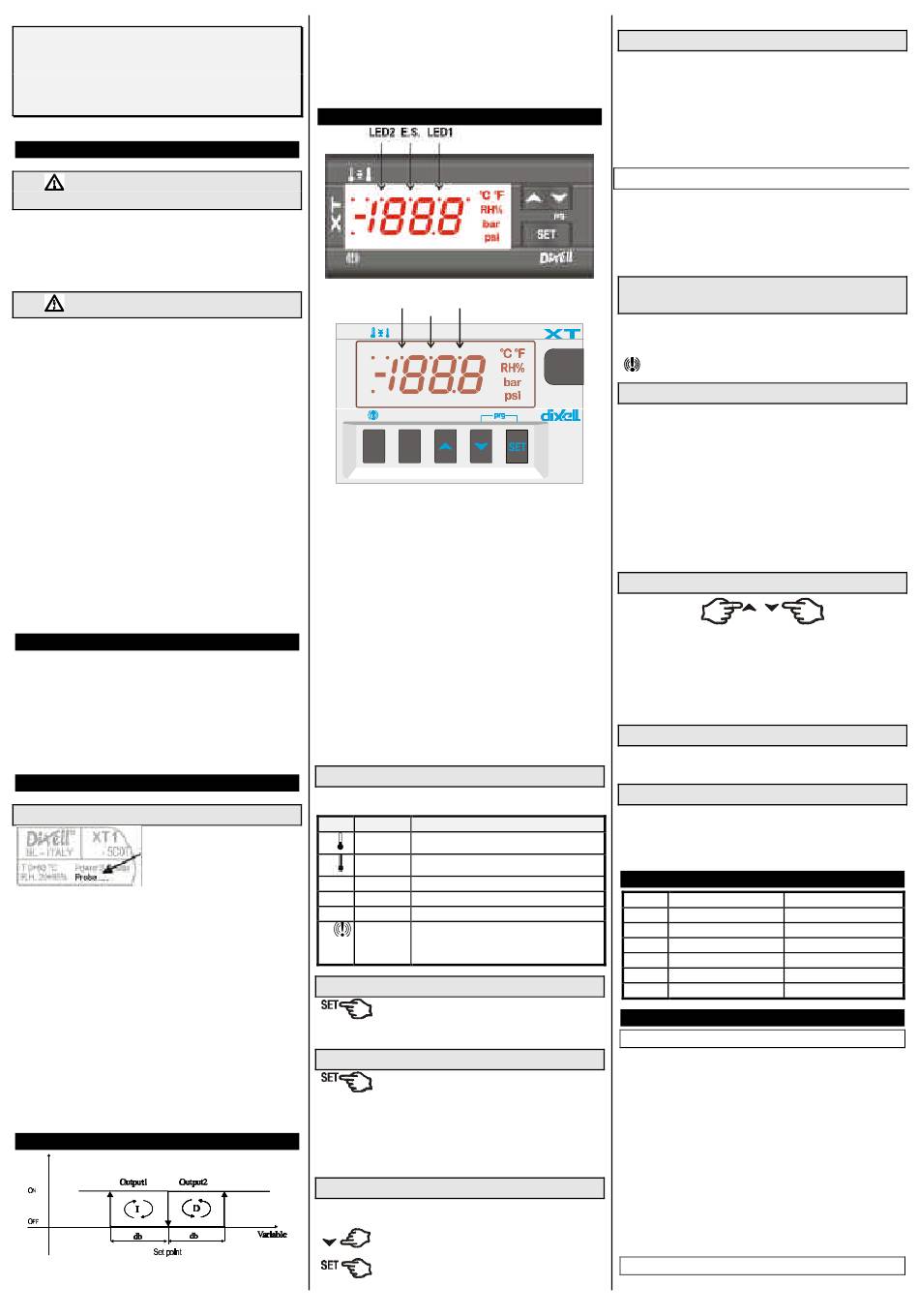

dixell XT130C Handleiding
Quick Links
XT130C - XT131C- XT130D -
XT131D
Neutrale zone thermostaat met
multiprobe ingang
1. ALGEMENE WAARSCHUWING
1.1
VOORALEER U DEZE HANDLEIDING
GEBRUIKT
•
Deze handleiding wordt, voor later gebruik, het best dicht bij de regelaar
bewaard.
•
De regelaar mag niet gebruikt worden voor andere doeleinden dan
hieronder beschreven. Het toestel mag niet als veiligheidstoestel worden
gebruikt.
•
Controleer het toepassingsbereik alvorens verder te gaan
1.2
VEILIGHEIDSVOORZIENINGEN
•
Controleer of de voedingsspanning correct is vooraleer het toestel aan te
sluiten.
•
Stel het toestel niet bloot aan water of vocht, gebruik de regelaar enkel
binnen het aangegeven toepassingsbereik en vermijdt plotselingen
temperatuursveranderingen bij hoge vochtigheid om condensvorming te
voorkomen.
•
Waarschuwing : verwijder alle elektrische verbindingen voor U
onderhoudswerkzaamheden op het toestel uitvoerdt.
•
Het toestel mag nooit geopend worden. Indien dit toch zou gebeuren
vervalt de garantie onmiddellijk.
•
In het geval het toestel defect raakt kunt u het opsturen naar uw verdeler
met de vermelding van de aard van het defect, de datum van
ingebruikstelling en de datum van de vaststelling van het defect.
•
Respecteer de maximale toegelaten stromen door de relais van de
toestellen (zie technische gegevens).
•
Voor de goede werking van het toestel is het heel belangrijk dat alle
ingangssignalen (sondes, digitale ingangen) strikt gescheiden worden van
stroomvoerende kabels, relais en voedingen. De draden van de sondes en
de digitale ingangen moeten op min 10 cm van alle stroomvoerende
geleiders gemonteerd worden. Kan dit niet, dan dient afgeschermde kabel
gebruikt te worden (afscherming aan één kant geaard).
•
Bij gebruik van het toestel in een schakelkast waar zich contactoren
bevinden die inductieve lasten schakelen is het aangeraden om parallel
over de spoelen en/of contacten van deze contactoren een RC-keten (type
FT1) te plaatsen. Ook op de voeding van het toestel zelf is he aangeraden
.
om een dergelijke RC-keten te plaatsen
2. ALGEMENE BESCHRIJVING
De XT130C en XT131C en XT130D, XT131D (DIN RAIL
formaat) zijn neutrale zone thermostaten voor temperatuur,
vocht en druk waar men moet kunnen kiezen tussen direkte of
inverse werking. De ingang kan geconfigureerd dmv een
parameter (afhankelijk van het model) voor :
PTC, NTC;
-
PTC, NTC, Pt100, Thermokoppel J, K, S;
-
4÷20mA, 0÷1V, 0÷10V.
-
3. INGEBRUIKNAME
3.1 INSTELLING SONDE
De
voorgeprogrammeerde
instelling is opgeschreven op
het label (zie figuur). Volg
onderstaande procedure om dit
te wijzigen
3.1.1 Instelling van de sonde.
1.
Ga in de programmatie door tesamen op SET+ n
drukken gedurende 3s.
2.
Selecteer Pbc (Probe configuration) en druk op de
toets SET.
3.
Selekteer het type sonde :
a.
Temperatuur: Pt= Pt100, J = thermokoppel J, c
= thermokoppel K, S = thermokoppel S; Ptc =
PTC; ntc = ntc.
b.
Stroom of spanningsingang: cur=4÷20mA, 0-
1= 0÷1V, 10= 0÷10V
4.
Druk op SET om te bevestigen.
5.
Zet de regelaar uit en opnieuw aan.
NOTA: Voor verder te gaan is het best dat U de waardes (LS1,
LS2, US1 en US2 correct insteld.
4. REGELING
• Twee relais contacten dode band regeling (DEAD BAND)
• Relais 1 uitgang inverse werking (verwarming, bevochtigen,
drukstijging): uitgang 1 AAN bij "SET-db", uitgang 1 OFF bij het
bereiken van het setpunt.
• Relais 2 uitgang direkte werking (koeling, ontvochtigen,
drukdaling): uitgang 2 AAN bij "SET+db", uitgang 2 OFF bij het
bereiken van het setpunt.
5. HET TOETSENBORD
.
LED2
Om het setpunt te tonen en te wijzigen; in
SET
programmeerfase om een parameter te selekteren en
een waarde te bevestigen.
AKTIVEREN STANDBY FUNCTIE: Als de functie
geactiveerd is (onF=yES), kan de regelaar uitgezet
worden door 4s op deze toets te drukken. Terug
aanzetten gebeurt via dezelfde toets.
o o
In programmeerfase om de parameters te overlopen, of
een waarde te verhogen.
n n
In programmeerfase om de parameters te overlopen, of
een waarde te verlagen.
TOETSENCOMBINATIES:
o o
n n
Toetsenbord blokkeren / deblokkeren
+
SET + n n
Om in de programmatiemode te raken
SET + o o
Om terug te keren naar het uitlezen van de
temperatuur
5.1 DE LEDS
Een reeks leds worden gebruikt om de status van de uitgangen
aan te duiden. Hierna volgt een beschrijving van iedere functie.
LED
MODE
AAN
AAN
LED1 KNIPPERT Programmeerfase (knipperen met LED2)
LED2 KNIPPERT Programmeerfase (knipperen met LED1)
E.S. AAN
n te
AAN
5.2 AFBEELDEN SETPUNT
1.
2.
5.3 WIJZIGEN VAN SETPUNT
1. Druk gedurende 2s op SET.
2. De waarde wordt afgebeeld en LED1 & 2
3. Druk op de pijltjes o
4. Druk op SET om de waarde te
5.4 PARAMETERLIJST "PR1" BINNENGAAN
Om de parameterlijst "Pr1" (gebruikersparameters) binnen te
gaan, ga als volgt te werk:
1. Druk gedurende 3s op SET +
2. De regelaar duidt nu de eerste parameter
LED1
E.S.
FUNCTIE
Uitgang 1 is geactiveerd
Uitgang 2 is geactiveerd
Energy saving aktief via digitale ingang
- Signalering ALARM
- In "Pr2" duidt dit aan dat de parameter ook
in niveau "Pr1" zit.
Druk op SET en laat de toets los.
Om terug de gemeten temp te zien,
druk opnieuw op SET of wacht 10s
knipperen.
o of n
n binnen de
10s om de waarde te wijzigen.
bevestigen, of wacht 10s
n n
(LED1
& 2 knipperen).
in "Pr1" aan.
5.5 PARAMETERLIJST "PR2" BINNENGAAN
Het "Pr2" niveau bevat alle configuratie parameters. Hiervoor is
een paswoord nodig.
1.
Ga naar "Pr1", zie hierboven.
2.
Selekteer de parameter "Pr2" en druk op "SET".
3.
Het label "PAS" wordt knipperend afgebeeld, gevolgd door
"0 - -" met een knipperende nul.
4.
Gebruik o
o of n
n om het paswoord in te geven digit per
digit, telkens bevestigd met "SET".
Het paswoord is "321".
5.
Als het ingegeven paswoord juist is, krijgt U toegang tot
"Pr2" door op "SET" te drukken bij de laatste digit.
Een andere werkwijze is als volgt :
Na het aanzetten van de regelaar kunt U direkt in niveau 2 (Pr2)
n n
door binnen de 30s. op SET en
te drukken.
5.6 HOE PARAMETERS VAN "PR2" NAAR "PR1"
EN OMGEKEERD VERSCHUIVEN.
Iedere parameter in niveau "Pr2" kan verplaatst worden naar
niveau "Pr1" door op "SET + n
n " te drukken.
Een parameter aanwezig in "Pr1" wordt met een brandende led
weergegeven (enkel als u in "Pr2 bent).
5.7 HOE EEN PARAMETER WIJZIGEN
Om een parameter te wijzigen, doe dit als volgt :
1.
Ga in de Programmeer mode
2.
Selekteer de gewenste parameter.
3.
Druk op "SET" om de waarde af te beelden.
o o
n n
4.
Gebruik
om de waarde te wijzigen.
+
5.
Druk op "SET" om de waarde te bevestigen en over te
gaan naar de volgende parameter.
o o
OM TE VERLATEN: Druk SET +
of wacht 15s.
NOTA: De waarde wordt opgelsagen zelfs al wordt de
programmeerfase verlaten door time-out.
5.8 HOE HET TOETSENBORD BLOKKEREN
1.
Druk gedurende meer dan 3 s de toetsen
2.
De boodschap "POF" wordt afgebeeld en het toetsenbord
is geblokkeerd. Nu is het enkel mogelijk om het setpunt,
min en max temperatuur te zien
3.
Als een toets langer dan 3s wordt ingedruk, de boodschap
"POF" wordt afgebeeld.
5.9 HOE HET TOETSENBORD DEBLOKKEREN
Druk gedurende meer dan 3s de toetsen o
tot "Pon" wordt afgebeeld.
5.10 ON/OFF FUNCTIE
OM HET TOESTEL AAN/UIT TE ZETTEN : Als de parameter
onF=yES, kan door op SET te drukken langer dan 4s de
regelaar worden uitgezet. Om hem terug aan te zetten dient U
opnieuw op SET te drukken.
6. SONDES EN MEETBEREIK
Sonde
Laagste waarde
Hoogste waarde
NTC
-40°C/-40°F
110°C / 230 °F
PTC
-50°C / -58°F
150°C / 302°F
Pt100
-200°C / -328°F
600°C / 1112°F
TcK
0°C / 32°F
1300°C / 1999°F
TcJ
0°C / 32°F
600°C / 1112°F
TcS
0°C / 32°F
1400°C / 1999°F
7. PARAMETERLIJST
REGULATION
db dead band width: (0.1÷Full Scale) dode band : is de band
boven en onder het setpunt waarbij respectievelijk relais 1
en relais 2 geactiveerd worden. De uitgang wordt
gedesactiveerd bij het bereiken van het setpunt.
LS1 Minimum set point : (Down Sc.÷ Set) Instellen van de
minimum toegelaten waarde van instelpunt.
US1 Maximum set point : (Set÷ Full Sc) Instellen van de
maximum toegelaten waarde van instelpunt.
AC Anti-short cycle delay: (0÷250 sec) Instelling van de min.
tijd tussen afschakelen en terug inschakelen (anti pendel)
on Minimum time a stage stays switched ON (0÷250 sec)
Min. tijd dat een uitgang AAN blijft.
ono: Minimum time between 2 following switching ON of
the same load (0÷120 min) Min tijd tussen 2
opeenvolgende activaties van dezelfde uitgang
ALARMS
o o
n n
in.
+
o en n
n tesamen in,
