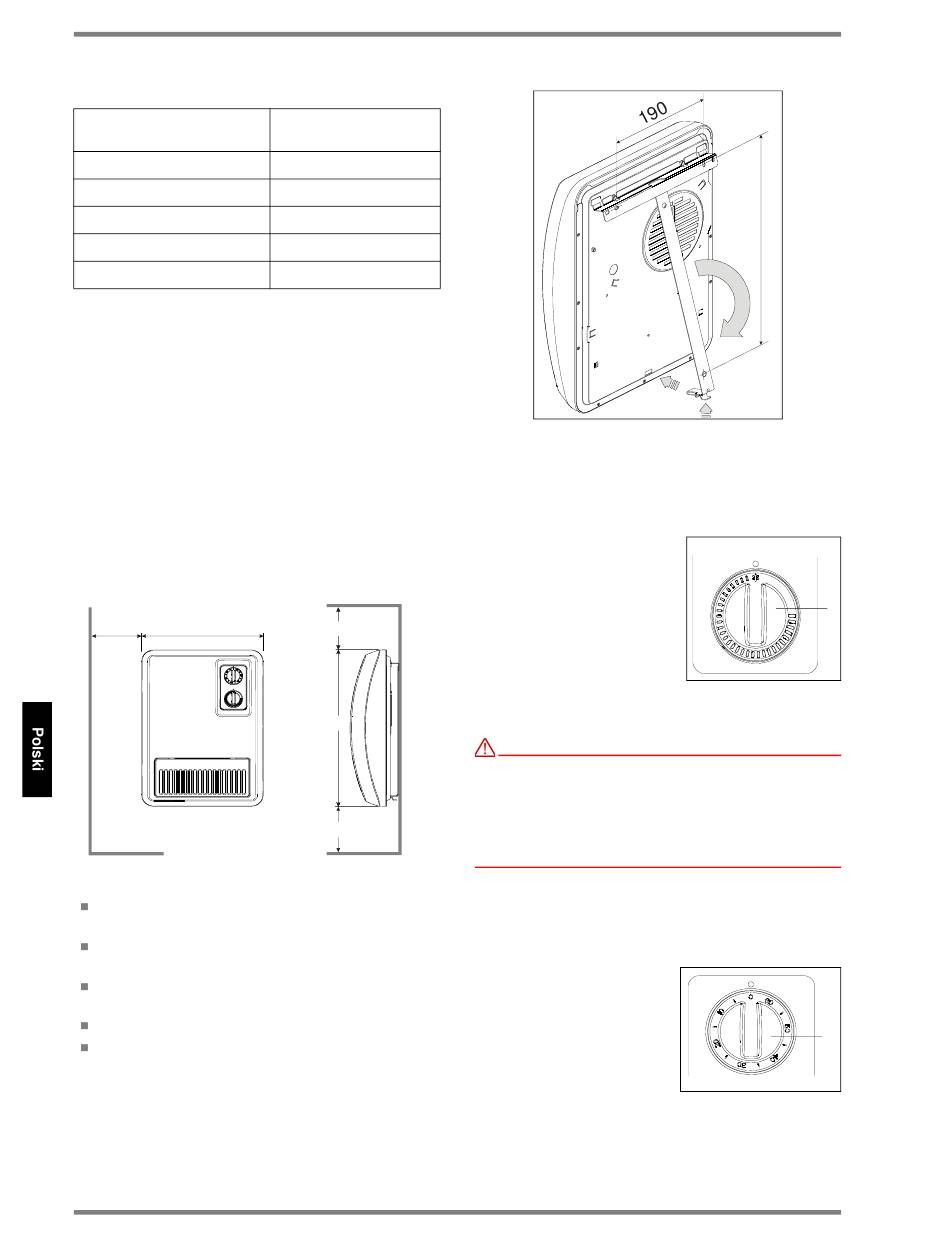

EF 12/20, EF 12/20 TI, EF 12/20 TID, EF 12/10
2. Dane techniczne
Moc grzewcza
Napięcie zasilania
Typ ochrony
Klasa ochrony
Wymiary (szer. x głęb. x wys.)
Masa
3. Ustawienie, montaż
Grzejnik może być zamontowany i eksploatowany tylko
w sposób przedstawiony na rysunku, na pionowej
ścianie.
Wtyk przewodu zasilającego musi być dostępny po
montażu.
Ponadto, należy zachować odstęp co najmniej 750 mm
między przednią stroną urządzenia a łatwopalnymi
przedmiotami, jak zasłony, ręczniki lub tworzywa sztu-
czne, wrażliwe na ciepło.
Urządzenie należy zamocować do ściany za pomocą
trzech śrub. W torebce z tworzywa znajdują się śruby i
kołki.
Przestrzegać minimalnych odstępów! Wymiary w mm.
250
300
3.1 Przebieg montażu
Odryglować (wyczepić) uchwyt ścienny (A) i zdjąć
z urządzenia.
Wywiercić w ścianie otwory na kołki mocujące i
wstawić kołki.
Wypoziomować uchwyt ścienny i mocno przykręcić
do ściany.
Zawiesić urządzenie na uchwycie ściennym.
Pochylić urządzenie w dół i wcisnąć w zatrzaski (B)
PL-24
All manuals and user guides at all-guides.com
EF 12/20, TI, TID: 2000 W
EF 12/10: 1000 W
1/N/PE~, 230 V, 50 Hz
IP24, IP20 (EF 12/20 TID)
I (z przewodem ochronnym)
300 x 405 x 120 mm
3,25 kg
280
405
250
EF_12_20_pl · 12/14/B
.
B
4. Podłączenie elektryczne
Dane dotyczące napięcia i częstotliwości na tabliczce
znamionowej muszą być zgodne z danymi napięcia zasilania w
sieci.
5. Tryb grzania
5.1 Wszystkie modele
Temperaturę
powietrza
można regulować za pomocą
termostatu
(A)
bezstopniową regulacją. W
lewym
skrajnym
położeniu
pokrętła (patrz ilustracja) ter-
mostat wyłącza urządzenie
przy temperaturze otoczenia
ok. 5 °C.
UWAGA!
W
zalenoci
od
wielkoci
zapotrzebowania na ciepo i ustawienia termostatu moe
przy braku kontroli ogrzewania doj do przegrzania
pomieszcze. Moe to spowodowa zagroenie dla osób,
które przy zbyt wysokiej temperaturze nie s w stanie
opuci pomieszczenie.
5.2 EF 12/20 TI - modele z zegarem załączającym
na 60 minut
Pokrętło (B) zegara załączającego obrócić w prawo.
Ustawić żądany czas (maksymalnie 60 minut).
W ustawionym czasie
urządzenie pracuje z pełną
mocą 2000 W. Po upływie us-
tawionego czasu urządzenie
przełącza się na mniejszą
moc 1000 W. Pracą obu sto-
pni mocy steruje termostat.
Ustawiony czas można w każdej chwili zmienić lub
anulować za pomocą pokrętła (B).
308
A
z
A
pomieszczenia,
B
