2
3 Elektronische Print
aansluitingen:
+12V
- voedingsingang (+12 V DC).
COM
- common ground.
TMP
- sabotage
A_RS485_B - aansluitingen niet gebruiken.
DTM
- data (communicatie bus).
CKM
- clock (communicatie bus).
RS-232 poort.
PWR/LOG LED:
– aan– voeding aanwezig;
– knipperend – alarmsysteem wordt geprogrammeerd of bediend via de module.
BUS ACT LED knippert als data uitwisseling plaats vind met het alarmsysteem.
ADR jumper voor het instellen van het module adres (zie A
aansluiting voor het aansluiten van de module op het Ethernet (TCP/IP) netwerk. De
aansluiting heeft twee ingebouwde LED's. De groene geeft de netwerkverbinding en data
overdracht aan, en de gele de transmissiesnelheid (AAN: 100 Mb; UIT: 10 Mb).
4 Installatie en opstarten
Koppel de voeding los voor het maken van enige elektrische aansluitingen.
Het apparaat is ontworpen om gebruikt te worden in lokale netwerken (LAN). Het
dient rechtstreeks aangesloten te worden op een publiek netwerk (MAN, WAN).
Aansluiting op een publiek netwerk mag alleen op een router of xDSL modem.

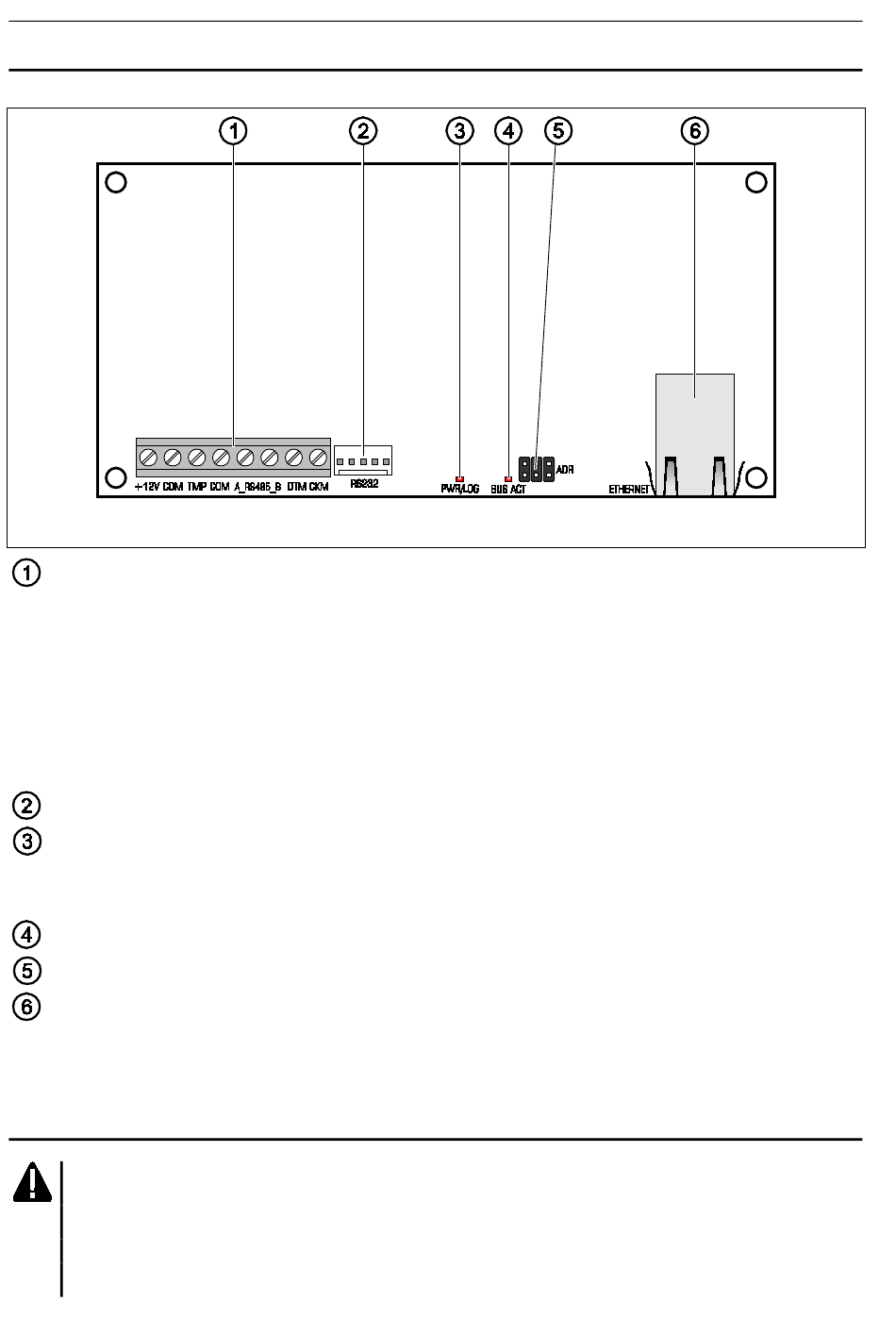

Fig. 1. Module elektronische print.
ingang
doorverbonden te worden met de common ground.
ETHM-1
(NC).
Indien
niet
gebruikt,
dan
dient
).
DRES INSTELLEN
SATEL
deze
