TUYA Doormeld Systeem Handleiding pagina 8
2.5 Bedrade Zone Verbindingen
Zone 1, Zone 2 en Zone 3 zijn door EOLR (End of Line Resistor) bewaakte zones die beide open circuits
ondersteunen en gesloten circuitapparaten en heeft een responstijd van 300 msec. Maximale
zoneweerstand: 11 KOhm, plus EOLR.
Sluit apparaten met gesloten circuit in serie aan aan de hoge (+) zijde van de lus. De EOL-weerstand
moet in serie worden aangesloten met de apparaten, volgend op het laatste apparaat.
Sluit apparaten met open circuit parallel aan over de lus. De EOLR van 10 KOhm moet dan zijn
aangesloten via de lus op het laatste apparaat.

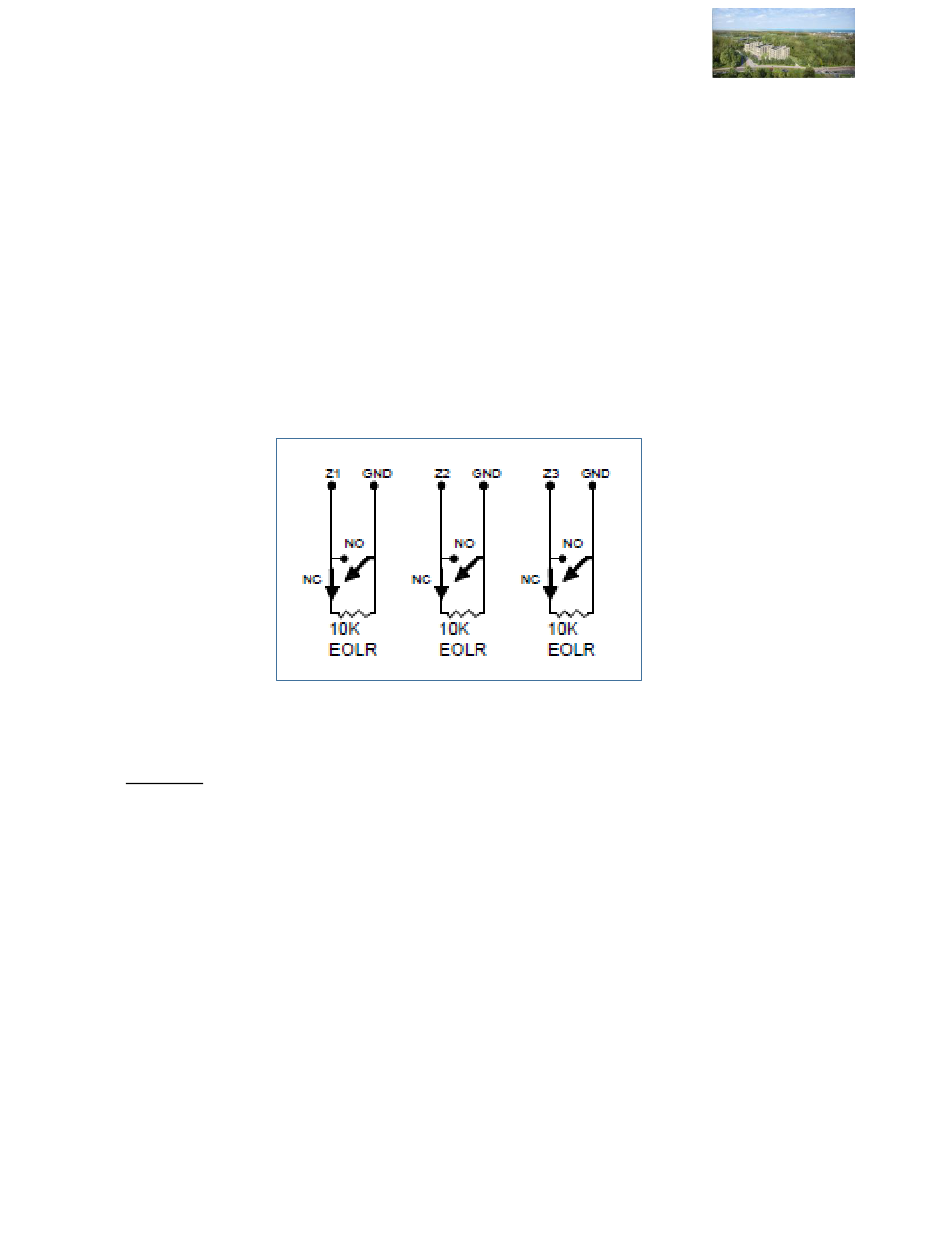

Zie hieronder het diagram Bedrade Zone verbindingen.
Belangrijk:
EOLR (End of Line Resistor): Als de EOLR zich niet aan het einde van de lus bevindt, zal de zone niet
correct bewaakt worden en het systeem reageert mogelijk niet op een open circuit in de zone.
Ga naar Hoofdmenu > Onderdelen > EOL Zone op de melder om het type en de modus van de 3
bekabelde zones in te stellen.
Het aantal van 3 zones is standaard ingesteld op 100, 101 en 102.
Zie
21 Bijlage 1: ExcelAir aansluiting
voor het schema met de ExcelAir Luchtbewaking.
