Zanussi ZGS980CTX Gebruiksaanwijzing pagina 6
Gaskookplaat
automatische beschermende stroomonderbreker, aard-
lekschakelaars of een zekering.
• Geen enkel deel van de aansluitkabel mag een tempe-
ratuur van 90°C bereiken. De blauwe neutrale draad
moet worden aangesloten op de eindklem gemarkeerd
met "N". De bruine (of zwarte) fasedraad (gemonteerd
in het contact van de eindklem gemarkeerd met "L")
moet altijd worden aangesloten op de fase van het voe-
dingsnet.
Vervanging van het aansluitsnoer
Vervanging van het aansluitsnoer
Vervanging van het aansluitsnoer
Vervanging van het aansluitsnoer
Vervanging van het aansluitsnoer
Gebruik om de aansluitkabel te vervangen alleen het type
H05V2V2-F T90 of een gelijksoortig type. Zorg ervoor dat
de doorsnede van het snoer geschikt is voor het voltage
en de bedrijfstemperatuur. De geel/groene aardedraad
moet ongeveer 2 cm langer zijn dan de bruine (of zwarte)
fasedraad.

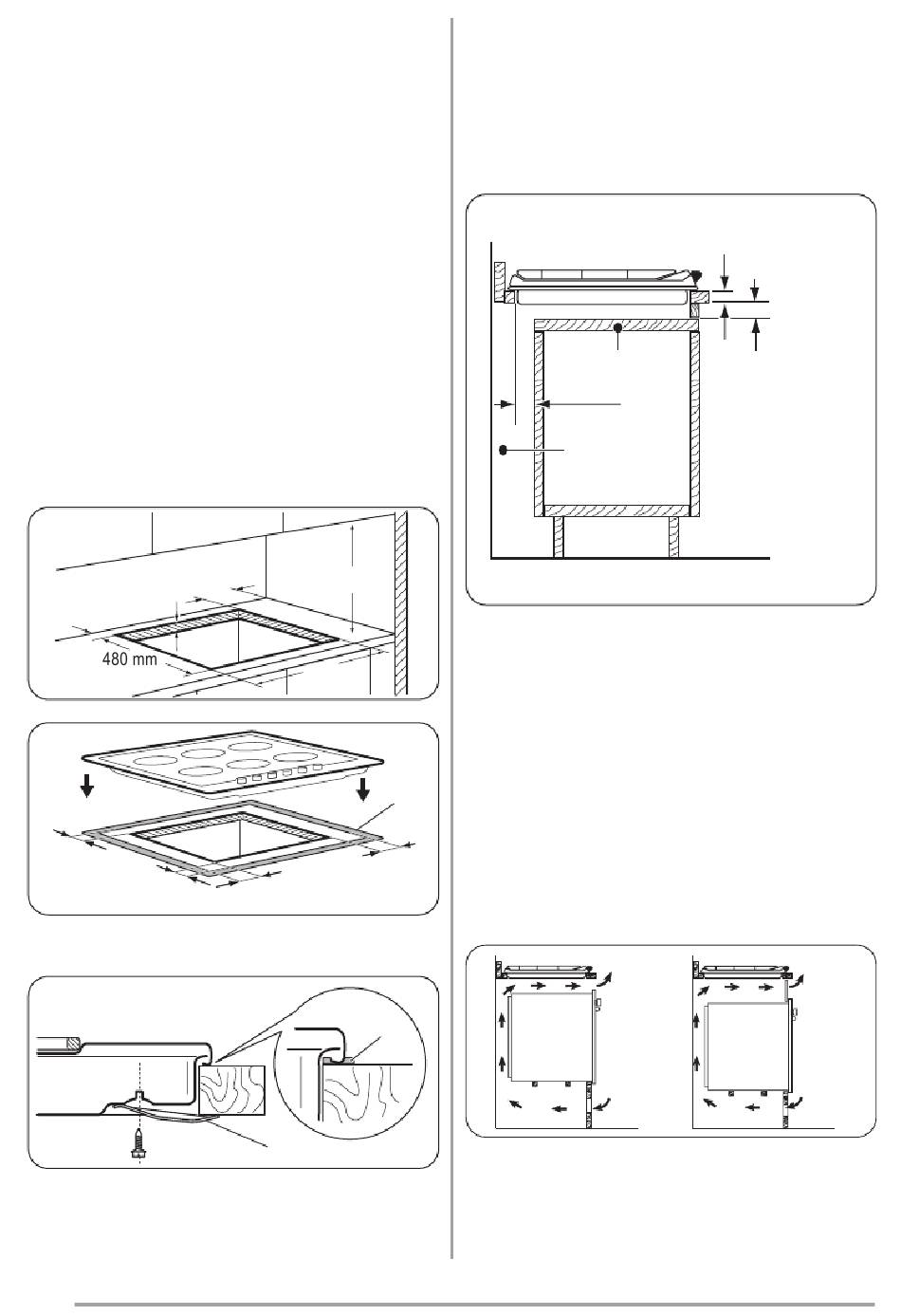

Inbouw
Inbouw
Inbouw
Inbouw
Inbouw
min. 150 mm
min. 55 mm
30 mm
10 mm
3 mm
A - meegeleverde afdichting
A - meegeleverde afdichting
B - meegeleverde steunen
6 6 6 6 6
min. 650 mm
830 mm
A
27 mm
27 mm
A
B
Mogelijkheden voor inbouw
Mogelijkheden voor inbouw
Mogelijkheden voor inbouw
Mogelijkheden voor inbouw
Mogelijkheden voor inbouw
Keukenmeubel met
Keukenmeubel met deur
Keukenmeubel met
Keukenmeubel met
deur
deur
deur
Keukenmeubel met
deur
Het paneel geïnstalleerd onder de kookplaat moet eenvou-
dig te verwijderen zijn en eenvoudig toegang bieden in-
dien technische hulp nodig is.
a
60 mm
b
a) Verwijderbaar paneel
b) Ruimte voor aansluitingen
Keukenmeubel met
Keukenmeubel met
Keukenmeubel met oven
Keukenmeubel met
Keukenmeubel met
oven
oven
oven
oven
De afmetingen van de uitsparing voor de kookplaat moe-
ten overeenkomen met de aanwijzing en het keukenmeu-
bel moet voorzien zijn van ventilatiegaten om een continue
luchttoevoer te kunnen garanderen. De elektrische aan-
sluitingen van de kookplaat en de oven moeten afzonder-
lijk geïnstalleerd worden, om veiligheidsredenen en om
een gemakkelijke verwijdering van de oven uit het meubel
mogelijk te maken.
50 cm
360 cm
FABRIKANT:
FABRIKANT:
FABRIKANT:
FABRIKANT:
FABRIKANT:
ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ITALIA
30 mm
min 20 mm
(max 150 mm)
2
120 cm
180 cm 2
