Buderus Logamatic 4323 Bedieningsvoorschrift
Regeltoestel
Gerelateerde Handleidingen voor Buderus Logamatic 4323
Samenvatting van Inhoud voor Buderus Logamatic 4323

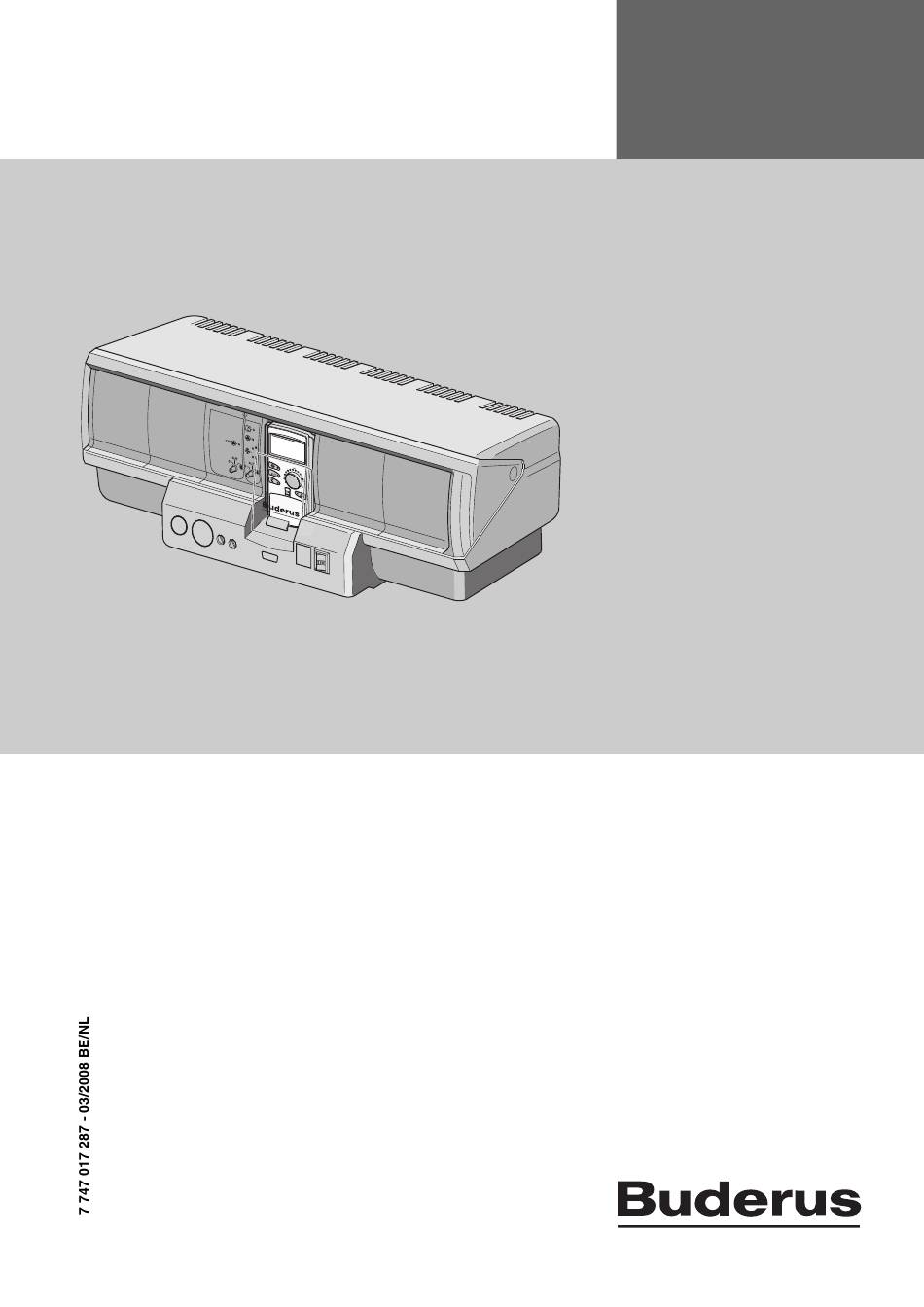

- Pagina 1 Bedieningsvoorschrift Regeltoestel Logamatic 4323 Voor de gebruiker Zorgvuldig lezen voor de bediening...
- Pagina 2 ........46 Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 3 ..........79 Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 4 Uw verwarmingsinstallatie biedt u een hele reeks andere nuttige functies. Een paar voorbeelden zijn: – de automatische zomer-/winteromschakeling – de party- en pauzefunctie – de vakantiefunctie – tapwateropwarming door een simpele druk op de toets Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 5 De brander verbrandt de brandstof (bv. gas of stookolie) en verwarmt het water dat zich in de ketel bevindt. Dat opgewarmde water wordt dan met behulp van pompen door de leidingen naar de verbruikers (radiatoren, vloerverwarming enz.) gebracht. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 6 (open haard, personen, lampen enz.) – gesloten of geopende vensters Die invloeden moeten in acht genomen worden, Afb. 2 Factoren die het kamerklimaat beïnvloeden om een behaaglijke kamertemperatuur te verkrijgen. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 7 – regeling in functie van de buitentemperatuur – regeling in functie van de kamertemperatuur – regeling in functie van de buitentemperatuur met kamerbijsturing Afb. 3 Stookcurve van een verwarmingskring (voorbeeld) x Buitentemperatuur y Aanvoertemperatuur Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 8 Wanneer u voor deze regeling kiest, moeten de thermostaatventielen van de radiatoren in de referentiekamer steeds volledig opengedraaid zijn. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 9 Bij de omschakeling van complete uitschakeling naar gereduceerde verwarmen wordt, in functie van de buitentemperatuur bij het overschrijden van de ingestelde buitentemperatuur de installatie compleet uitgeschakeld. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 10 Onderzoek heeft uitgewezen, dat het doorgaans volstaat wanneer de omlooppomp drie minuten per half uur draait. Laat de verwarmingsinstallatie éénmaal per jaar door een vakman onderhouden. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 11 Waarborg, dat alleen personen toegang hebben, die in staat zijn het apparaat deskundig te bedienen. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 12 Reinig het regeltoestel enkel met een vochtige doek. Afval Verwerk de verpakking van het regeltoestel op een milieuvriendelijke wijze. De lithiumbatterij uit de module CM431 mag enkel door uw vakman vervangen worden. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 13 3 Insteekplaats 3: bv. FM442 - verwarmingskring 5, verwarmingskring 6 4 Insteekplaats 4: bv. FM441 - verwarmingskring 7 tapwater/omlooppomp of verwarmingskring 7, verwarmingskring 8 (bij module FM442 op insteekplaats 4) Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 14 7 Afdekkap voor toetsenveld van het 2e bedieningsniveau uur, bevinden zich achter een afdekkap ( afb. 6, [7]). Wordt binnen een bepaalde tijdspanne niets ingevoerd, dan keert het toestel automatisch terug naar de standaardweergave. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 15 12 Tijd instellen 5 Continu verlaagd verwarmingsbedrijf 13 Temperatuurwaarde wijzigen 6 Weekdag ingeven 14 Zomer-/winteromschakeling 7 Vakantiedagen ingeven 15 Terug naar standaardweergave 8 Standaardweergave kiezen 16 Schakelklokprogramma kiezen 17 Verwarmingskringen/tapwaterkring kiezen Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 16 "0" te plaatsen ( afb. 8, [1]). In geval van gevaar: Schakel de hele cv- installatie stroomloos met behulp van de verwarmingsnoodschakelaar of van de betreffende zekeringen. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 17 Stel met de draaiknop de gewenste kamertemperatuur in. (Voorwaarde: de afdekkap van de bedieningseenheid moet gesloten zijn.) De ingestelde waarde verschijnt op het display. kamer ingesteld 21°C continu dag Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 18 De in de fabriek ingestelde permanentweergave, als de MEC2 in het regeltoestel is gemonteerd. aanvoer install. 45°C buitentemp. 21°C De in de fabriek ingestelde permanentweergave, als de MEC2 in een wandhouder is gemonteerd. kamer gemeten 19,5°C buitentemp. 0°C Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 19 Wanneer u occasioneel ’s avonds later of ’s morgens vroeger zou willen verwarmen, kan u het manuele dag- of nachtbedrijf selecteren hoofdstuk 6.3.2). Het manuele bedrijf kan eveneens gebruiken worden, om tijdens het zomerbedrijf op koelere dagen te verwarmen. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 20 Op vooraf ingestelde tijdstippen wordt er verwarmd of wordt de kamertemperatuur verlaagd. 21 °C 17 °C 22:00 05:30 7 747 012 053-18.1RS Afb. 9 Omschakeling tussen dag- en nachtbedrijf op vooraf ingestelde tijdstippen (voorbeeld) 1 Dagmodus 2 Nachtmodus Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 21 17°C continu nacht AANWIJZING VOOR DE GEBRUIKER Wanneer u het manuele bedrijf gekozen heeft, worden de andere automatische functies eveneens uitgeschakeld, zoals bv. de zomer-/winteromschakeling ( hoofdstuk 7.13). Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 22 (Voorwaarde: de afdekkap van de bedieningseenheid moet gesloten zijn.) Met de draaiknop de gewenste dag-kamertemperatuur instellen (hier: "23°C"). De dag-kamertemperatuur is nu ingesteld op 23 °C. Nadien verschijnt de ingestelde permanentweergave. kamer ingesteld 23°C automatisch dag Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 23 AANWIJZING VOOR DE GEBRUIKER Wanneer de installatie volgens het automatisch bedrijf "nacht" functioneert en u het dagbedrijf zou willen instellen, moet u de bovenvermelde werkwijze volgen terwijl u de toets "dagbedrijf" ingedrukt houdt. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 24 ’s avonds eventueel nog na te verwarmen ( afb. 10). AANWIJZING VOOR DE GEBRUIKER Wanneer de groene LED aan de toets "tapwater" brandt, is de tapwatertemperatuur onder de ingestelde waarde gedaald. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 25 AANWIJZING VOOR DE GEBRUIKER Bij de thermische desinfectie wordt het tapwater eenmaal of meerdere malen per week opgewarmd tot een temperatuur van ten minste 60 °C, om eventuele ziekteverwekkers (bv. legionella) te doden. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 26 Naargelang de grootte van de boiler en het ketelvermogen is het warmwater na ca. 10 tot 30 minuten opgewarmd. Bij doorstroomtoestellen of Tapwater combiwaterverwarmers is het warmwater bijna onmiddellijk voorhanden. gemeten 55°C eenmalig Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 27 Afb. 11 Toetsen voor de bijkomende functies 1 Weekdag ingeven 2 Vakantiedagen ingeven 3 Standaardweergave kiezen 4 Uur instellen 5 Temperatuurwaarde wijzigen 6 Zomer-/winteromschakeling 7 Terug naar het standaardscherm 8 Schakelklokprogramma kiezen 9 Verwarmingskringen/tapwaterkring kiezen Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 28 Enkel de bedrijfswaarden van de ingestelde verwarmingskring, bv. verwarmingskring 0 ( hoofdstuk 7.6). worden weergegeven. De klep openen. Draai de draaiknop naar rechts, zonder daarbij een andere toets in te drukken. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 29 Houd de toets "weergave" ingedrukt en selecteer met de draaiknop de gewenste permanentweergave (hier: "datum"). Laat de toets "weergave" los. De gekozen permanentweergave is opgeslagen. aanvoer install. 45°C datum 20.08.2001 Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 30 AANWIJZING VOOR DE GEBRUIKER Buiten het Duitse grondgebied raden wij u aan om het radiokloksignaal niet te activeren, om de ontvangst van foutieve signalen (verkeerde tijdinstelling) te vermijden. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 31 Houd de toets "tijd" ingedrukt en stel met de draaiknop het gewenste uur in. Het uur wordt minuut per minuut veranderd. uur ingeven Laat de toets "tijd" los om de invoer op te slaan. 15:52:58 Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 32 (hier: "verwarmingskring 2"). Laat de toets "verwarmingskring" los. De aangeduide verwarmingskring is geselecteerd. keuze verwarm.kr Van zodra de verwarmingskring geselecteerd is, schakelt het display terug verwarmingskring 2 naar de permanentweergave. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 33 Laat de toets "verwarmingskring" los. De aangeduide verwarmingskring is geselecteerd. keuze verwarm.kr verwarmingskring 2 Van zodra de verwarmingskring geselecteerd is, schakelt het display terug naar de permanentweergave. kamer gemeten 19,5°C buitentemp. 0°C Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 34 AANWIJZING VOOR DE GEBRUIKER Bij verwarmingskringen met een eigen afstandsbediening (bv. BFU) kan u de kamertemperatuur enkel aan de afstandsbediening instellen ( voorschrift van de afstandsbediening). Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 35 Wanneer u de "MEC-verwarmingskringen" heeft geselecteerd en dan één van de bovengenoemde instellingen wil ingeven, verschijnt de foutmelding: schakelklok "schakelklok niet mogelijk aparte verw.kr. uitkiezen". niet mogelijk aparte verw.kr. Programmeer deze instellingen voor elke verwarmingskring afzonderlijk uitkiezen hoofdstuk 7.6). Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 36 Controleer na de inbedrijfstelling of het gekozen verwarmingsprogramma aan uw leefgewoonten is aangepast. Wanneer dat niet het geval zou zijn, heeft u de mogelijkheid om het verwarmingsprogramma aan uw eigen individuele noden aan te passen. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 37 AANWIJZING VOOR DE GEBRUIKER Wanneer u alle verwarmingskring in de bedrijfssoort "continu nacht" stuurt en het tapwater "volgens verwarmingskringen" opgewarmd wordt, wordt het water niet opgewarmd. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 38 05:30 21°C Druk de toets "terug" in om terug te keren naar de permanentweergave. AANWIJZING VOOR DE GEBRUIKER Schakelprogramma’s functioneren enkel in het automatisch bedrijf hoofdstuk 6.3.1). Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 39 8.2). Dat wordt opgeslagen onder "eigen" en het nummer van de verwarmingskring. Tab. 1 Standaardprogramma’s ("aan" = dagbedrijf, "uit " = nachtbedrijf) Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 40 Houd de toets "PROG" ingedrukt en selecteer met de draaiknop het gewenste standaardprogramma. Laat de toets "PROG" los. schakelklok programmakeuze familie Het eerste schakelpunt (maandag, 05:30 uur) verschijnt. familieprogramma maandag om 05:30 21°C Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 41 "aan" = dagbedrijf, "uit" = nachtbedrijf. Let erop, dat er voor elk inschakelpunt eveneens een uitschakelpunt is. Het gewijzigde standaardprogramma wordt onder de naam "eigen" en het nummer van de verwarmingskring opgeslagen. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 42 Bijkomende functies 7.13 Zomer-/winteromschakeling instellen Het regeltoestel Logamatic 4323 houdt niet enkel rekening met de buitentemperatuur, maar ook met de opslagcapaciteit en de isolatiegraad van het gebouw (en berekent op basis daarvan de "gedempte buitentemperatuur", afb. 15) en schakelt, met een vertraging automatisch over tussen zomer- en winterbedrijf.
- Pagina 43 30 °C in. Op het display wordt "continu winter" aangegeven. zomer / winter Laat de toets "zo/wi" los om de invoer op te slaan. Uw verwarming functioneert continu in winterbedrijf. continu winter Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 44 Druk de toets "nachtbedrijf" in om de tapwateropwarming uit te schakelen. Na ca. drie seconden verschijnt de permanentweergave weer op het display. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 45 De omlooppomp wordt niet gestuurd. Met de toets "tapwater" schakelt u de omlooppomp in voor een eenmalige opwarming. Druk de toets "nachtbedrijf" in om de omlooppomp uit te schakelen. Na ca. drie seconden verschijnt de permanentweergave weer op het display. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 46 Laat de toets "vakantie" los om de invoer op te slaan. kamer ingesteld 17°C AANWIJZING VOOR DE GEBRUIKER De weergave "kamer ingesteld" verschijnt enkel wanneer de vakantieverlaging "kamerafhankelijk" of "gereduceerd" werden ingesteld door uw vakman. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 47 Als het tapwater volgens een eigen tijdschakelprogramma opgewarmd wordt ("programmakeuze eigen TW", hoofdstuk 8.3), kan er een afzonderlijke tapwater-vakantiefunctie ingegeven worden. Tijdens de tapwater- vakantiefunctie wordt de omlooppomp automatisch uitgeschakeld. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 48 "nachtbedrijf". In dat geval wordt er verwarmd met de ingestelde nachttemperatuur ( hoofdstuk 6.4). continu nacht Vakantiefunctie weer verderzetten Druk de toets "AUT" in om de onderbroken vakantiefunctie verder te zetten. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 49 3 uren Indien u de pauzefunctie wil afbreken, moet u, zoals hierboven beschreven, de pauzefunctie oproepen en het aantal uren, met de draaiknop, instellen op "0". Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 50 Laat de toets "temp" los om de invoer op te slaan. kamertemperatuur correctie 0,5°C Druk de toets "terug" in om terug te keren naar de permanentweergave. De gecorrigeerde temperatuur (22,5 °C) wordt op het scherm weergegeven. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 51 AANWIJZING VOOR DE GEBRUIKER De automatische onderhoudsmelding blijft staan, tot uw vakman deze melding wist. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 52 05:30 10:00 13:00 23:00 7 747 012 053-14.1RS Afb. 16 Invoegen van schakelpunten om een verwarmingsfase te onderbreken A "Familieprogramma" B Nieuw programma "eigen programma 2" 1 Dagmodus 2 Nachtmodus Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 53 Laat de toets "tijd" los om de invoer op te slaan. vrijdag om 10:00 ---- Houd de toets "temp" ingedrukt en stel met de draaiknop de gewenste temperatuur (hier: "17°C") in. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 54 Om het volgende schakelpunt (bv. "vrijdag, 13:00, 21 °C) in te voeren, moet u enkel de eerder beschreven werkwijze herhalen. nieuw schakelp. -------------- ---- om --- Druk de toets "terug" in om terug te keren naar de permanentweergave. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 55 Selecteer met de draaiknop het schakelpunt, dat gewist moet worden (hier: "22:00"). Het schakelpunt, dat gewist moet worden, verschijnt op het display. familieprogramma maandag 17°C om 22:00 Druk tegelijkertijd de toetsen "vakantie" en "weergave" in en houd ze ingedrukt. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 56 U kan uw nieuw programma oproepen, wanneer u de toets "prog" indrukt om 17:00 om 17:00 21°C 21°C en de draaiknop draait ( hoofdstuk 7.10). Druk de toets "terug" in om terug te keren naar de permanentweergave. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 57 7.10). Voorbeeld "middagprogramma" Het eerste schakelpunt (startpunt): maandag om 06:00 bij "21°C" verschijnt op het display. De weergegeven temperatuur hangt af van de ingestelde middagprogramma kamertemperatuur. maandag om 06:00 21°C Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 58 U kan uw nieuw programma oproepen, wanneer u de toets "prog" indrukt en om 17:00 om 17:00 21°C 21°C de draaiknop draait ( hoofdstuk 7.10). Druk de toets "terug" in om terug te keren naar de permanentweergave. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 59 Het eerste schakelpunt (startpunt): maandag om 06:00 bij 21°C verschijnt op het display. middagprogramma maandag 21°C om 06:00 Draai de draaiknop tot het uitschakelpunt van de eerste verwarmingsfase, die verbonden moet worden (hier: "13:00"). Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 60 U kan uw nieuw programma oproepen, wanneer u de toets "prog" indrukt en de om 22:00 17°C draaiknop draait ( hoofdstuk 7.10). Druk de toets "terug" in, om terug te keren naar de permanentweergave. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 61 Voorbeeld: verwarmingskring 2: Kies voor die verwarmingskring het standaardprogramma "programmakeuze nieuw" ( hoofdstuk 7.10). Op het display verschijnt dan het lege masker "nieuw schakelpunt". nieuw schakelp. -------------- ---- om --- Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 62 6.4). staan ter beschikking. maandag-vrijdag om 05:00 21°C Laat de toets "temp" los om de invoer op te slaan. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 63 "terug" indrukken, om naar de permanentweergave terug te keren. Het verwarmingsprogramma functioneert dan volgens het "eigen programma". U kan het "eigen programma" oproepen door de toets "prog" in te drukken en de draaiknop te draaien. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 64 De drinkwateropwarming functioneert nu volgens "eigen programma TW". U kan uw programma "eigen programma TW" oproepen door de toets "prog" in te drukken en de draaiknop te draaien ( hoofdstuk 7.6). Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 65 Herhaal deze werkwijze voor alle gewenste schakelpunten. De omlooppomp draait nu volgens "eigen programma OP". U kan uw programma "eigen programma OP" oproepen door de toets "prog" in te drukken en de draaiknop te draaien. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 66 MEC2 hebben betrekking op deze modules. van het regeltoestel Logamatic 4323, ook de meest Alle bijkomende modules worden in de afzonderlijke voorkomende functiemodules FM441 en FM442 technische documentaties toegelicht. toegelicht. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 67 MEC2. Controlelampjes voor de functies Aanduiding "Mengklep gaat open" (warmer) Aanduiding "Mengklep gaat dicht" (kouder) Aanduiding Verwarmingskring in zomerbedrijf Aanduiding Transfer- resp. verwarmingskringpomp in bedrijf Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 68 De pomp van de verwarmingskring is uitgeschakeld. De mengklep wordt stroomloos geschakeld. De regelfuncties lopen verder. De functies die actief zijn worden door middel van controlelampjes aangegeven. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 69 Aanduiding Verwarmingskring in zomerbedrijf Aanduiding Tapwater bevindt zich in nachtbedrijf onder de ingestelde temperatuur. Aanduiding CV-pomp in bedrijf Aanduiding Boilerlaadpomp in bedrijf Aanduiding Omlooppomp in bedrijf Aanduiding Thermische desinfectie actief Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 70 De verwarmingskringpomp en eventueel de boilerlaadpomp, evenals de omlooppomp worden uitgeschakeld. De mengklep wordt stroomloos geschakeld. De regelfuncties lopen verder. De functies die actief zijn worden door middel van controlelampjes aangegeven. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 71 De pomp van de verwarmingskring is uitgeschakeld. De mengklep wordt stroomloos geschakeld. De regelfuncties lopen verder. De functies die actief zijn worden door middel van controlelampjes aangegeven. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 72 Verkeerde module – Adres insteekplaats y Onbekende module – Adres insteekplaats y – Tapwater Inertanode – Tapwater Ext. storingsingang – Tapwater In manueel bedrijf – Onderstation Ondercapaciteit warmte – Onderstation Aanvoervoeler Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 73 Tapwater te koud Het schakelprogramma is niet correct Programmeer het ingesteld. schakelprogramma opnieuw. Tapwater koel Warmteproducenten leveren onvoldoende Controleer de (als het tapwater via een externe energie. warmteproducenten. warmteproducent opgewarmd wordt) Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 74 Verwarmingskring x wordt onvoldoende voorzien van Onderstation warmte. De eventueel Ext. warmteproducent moet meer resp. voldoende warmte ondercapaciteit warmte voorhanden zijnde leveren. storing tapwaterkring wordt niet opgeladen. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 75 11.1 Noodbedrijf Als de elektronica uitvalt, beschikt het regeltoestel over een noodbedrijf. In het noodbedrijf draaien alle pompen en de mengkleppen spanningsvrij. Ze kunnen manueel ingesteld worden. Verwittig uw installateur. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 76 Informeer hem welke foutmelding op het display van de MEC2 wordt aangegeven. Koppel de mengkleppen van de verwarmingskring manueel los en draai ze in de richting warmer of kouder, tot de gewenste kamertemperatuur bereikt wordt. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 77 In geval van een storing kan u de verwarmingskringpomp inschakelen door de handschakelar in te stellen op Hand. Het cv-toestel wordt, zoals in de technische documentatie beschreven, in het noodbedrijf geschakeld. Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 78 Uw vakman kent bij de inbedrijfstelling de afzonderlijke verwarmingskringen van uw verwarmingsinstallatie toe, bv. verwarmingskring1= "gelijkvloers links". Verwarmingskringen Toekenning Verwarmingskring 0 Verwarmingskring 1 Verwarmingskring 2 Verwarmingskring 3 Verwarmingskring 4 Verwarmingskring 5 Verwarmingskring 6 Verwarmingskring 7 Verwarmingskring 8 Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 79 Permanentweergave ....18 Pomp PZB ..... 67 Logamatic 4323 - Wijzigingen op grond van technische verbeteringen voorbehouden.
- Pagina 80 Ambachtenlaan 42a, 3001 Heverlee Toekomstlaan 11, 2200 Herentals rue Louis Blériot 40-42, 6041 Gosselies Venecoweg 11, 9810 Deinze (Nazareth) www.buderus.be info@buderus.be Nederland Nefit B.V. Postbus 3 7400 AA Deventer Buderus Infolijn: 0570 - 602200 Fax: 0570 - 602299 www.buderus.nl buderus@nefit.nl...
