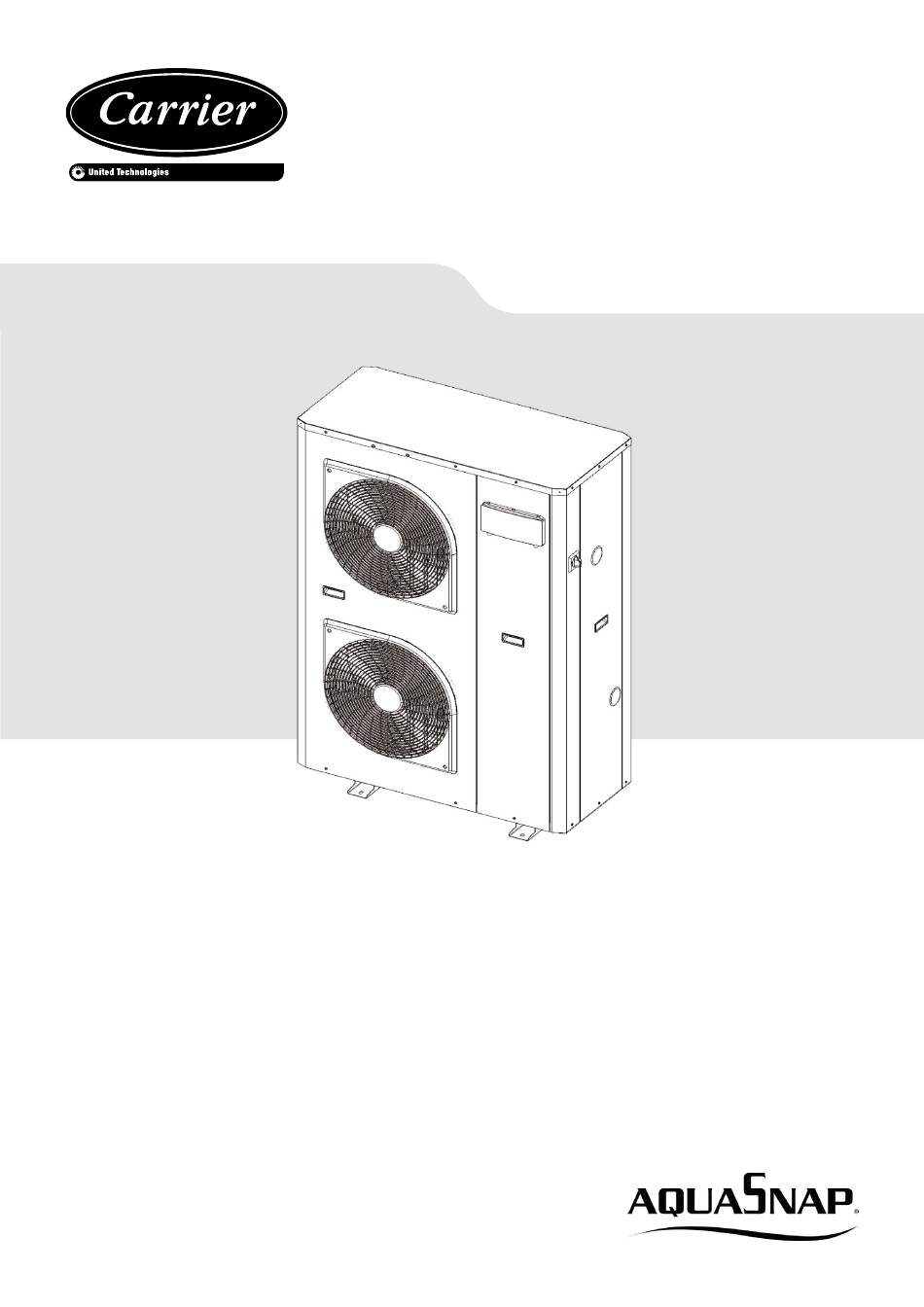

- Pagina 1 MONTAGE, INBEDRIJFSTELLING O N D E R H O U D Hoge temperatuur warmtepompen 61AF-B Nominale verwarmingscapaciteit 14 - 20 kW / 50 Hz Vertaling van het oorspronkelijke document 10003, 07.2017...
- Pagina 3 61 AF Hoge-temperatuur verwarmingspompen met ingebouwde hydronische module Zie voor bediening van de regeling het boekje 30RB/RQ serie Pro-Dialog + regeling. Inhoud Start-up checklist ......................................1 Technische- en elektrische gegevens ..............................2 Afmetingen en plaats van de wateraansluitingen (mm) ....................... 3 Gebruikersinterface en hoofdschakelaar ............................
- Pagina 4 61 AF Fysieke en elektrische gegevens Tabel I: Fysieke gegevens 61AF 014-7 014-9 019-9 Bedrijfsgewicht Standaard unit (zonder hydromodule) Standaard unit (met hydromodule) Geluidsniveaus Geluidsvermogensniveau dB(A) Geluidsdrukniveau op 10 m dB(A) Compressor Hermetische scroll-compressor 48,3 r/s Aantal Aantal capaciteitstrappen Koudemiddel R-407C R-407C R-407C...
- Pagina 5 61 AF Afmetingen en plaats van de wateraansluitingen (mm) N E D E R L A N D S 61AF014 1 waterintrede 2 wateruittrede Bevestigingsgaten 3 Uitgang overstroomventiel 4 elektrische aansluitingen 61AF019 Bevestigingsgaten 0 10 1 waterintrede 2 wateruittrede 3 Uitgang overstroomventiel 4 elektrische aansluitingen NL - 5...
- Pagina 6 61 AF Gebruikersinterface en hoofdschakelaar 61AF014 61AF019 Gebruikersinterface Gebruikersinterface Afsluiter Bedrijfsdeur Bedrijfsdeur * Controleer of de gebruikersinterface is beveiligd zoals beschreven in het gedeelte "Elektronische besturing". Minimale Afstanden (mm) 61AF 1000 NL - 6...
- Pagina 7 • Controleer de zending reeds op de vrachtwagen op transportschade. Meld eventuele zichtbare schade onmiddellijk telefonisch aan Carrier en laat de vervoerder een aantekening maken op de vrachtbrief. Installeer of gebruik geen beschadigde units.
- Pagina 8 61 AF Algemene informatie en hydro module Hydronische module 019P De hydronische module is in de fabriek geïnstalleerd. Hierdoor hoeven de benodigde componenten niet ter plaatse worden geïnstalleerd, zodat de unit compacter en eenvoudiger te installeren is. 014P 1 luchtspoeling 2 waterpomp 1 luchtspoeling 3 warmtewisselaar met...
- Pagina 9 1. De waterpomp moet naar de water-warmtewisselaar persen en mengsel en de bedrijfsomstandigheden. Vraag nadere informatie zuigen aan de installatiezijde (units zonder hydro module). aan Carrier). 2. Het wordt aanbevolen om afsluiters te monteren voor compartimentering van de belangrijkste componenten van het Vorstbeveiliging circuit en van de warmtewisselaar zelf.
- Pagina 10 61 AF Wateraansluitingen Waterdrukverlies, kPa (units zonder hydro module) 61AF014 - 019 61AF014 - 019 1 - 61AF 014 2 - 61AF 019 Waterdebiet [l/s] Beschikbare externe statische druk bij de unit uittrede (units met hydro module), kPa 61AF014 014 - 100% 014 - 80% 014 - 50% Waterdebiet [l/s]...
- Pagina 11 Sluit in dit geval de afsluiters bij de instellingen dient te worden uitgevoerd door een waterintrede en -uittrede (nr. 1), tap de watersectie van de servicemedewerker van Carrier. unit (nr. 5) af en verwijder het gaasfilter (nr. 2). •...
- Pagina 12 61 AF Elektrische aansluiting en koudemiddelvulling Elektrische aansluitingen WAARSCHUWING: De installateur moet de beveiligingen monteren die volgens de lokale WAARSCHUWING: voorschriften benodigd zijn. Schakel ALTIJD de hoofdstroom af voordat met werkzaamheden aan de unit wordt begonnen. Het niet opvolgen van deze regels kan leiden tot Voor de maten 19 kW moet de voedingskabel door de ring van het persoonlijk letsel.
- Pagina 13 WAARSCHUWING: Wanneer de fabriekinstellingen (uitgezonderd het ontwerp-setpoint) zonder toestemming van Carrier worden gewijzigd, vervalt de garantie. De fabrieksinstellingen mogen niet worden gewijzigd zonder toestemming van Carrier. Neem voor het wijzigen van de Pro-Dialog + systeemconfiguratie contact op met Carrier Service. NL - 13...
- Pagina 14 61 AF Bedrijfslimieten Deze units zijn ontworpen om te werken binnen de volgende limieten: aan het circuit toe te voegen. Deze tank moet zijn uitgerust met schoepen om de vloeistof (water 61AF Minimum Maximale of zoutoplossing) te kunnen mengen. Raadpleeg de onderstaande Plaatwarmtewisselaar voorbeelden.
- Pagina 15 - Gebruik bij reparaties alleen originele Carrier onderdelen. Always Als het systeem niet wordt afgetapt dan moet de hoofdschakelaar make sure the spare parts are installed correctly. Installeer de ingeschakeld blijven, zodat de koelerverwarming in werking blijft.
- Pagina 16 61 AF Storingzoeken Hieronder is een lijst opgenomen met mogelijke storingen en hun oplossingen. Als er een storing optreedt, schakel dan de hoofdstroom af en stel de oorzaak vast. KLACHT OORZAAK OPLOSSING Unit start niet: Voeding onderbroken; AANSCHAKELEN Hoofdschakelaar uit; DICHT-SCHAKELAAR.
- Pagina 18 Ordernr.: 90003, 07.2017. Vervangt ordernr.: 90003, 01.2017. Geproduceerd door: Carrier SCS, Montluel, Frankrijk. Wijzigingen voorbehouden. Gedrukt in de Europese Unie.
