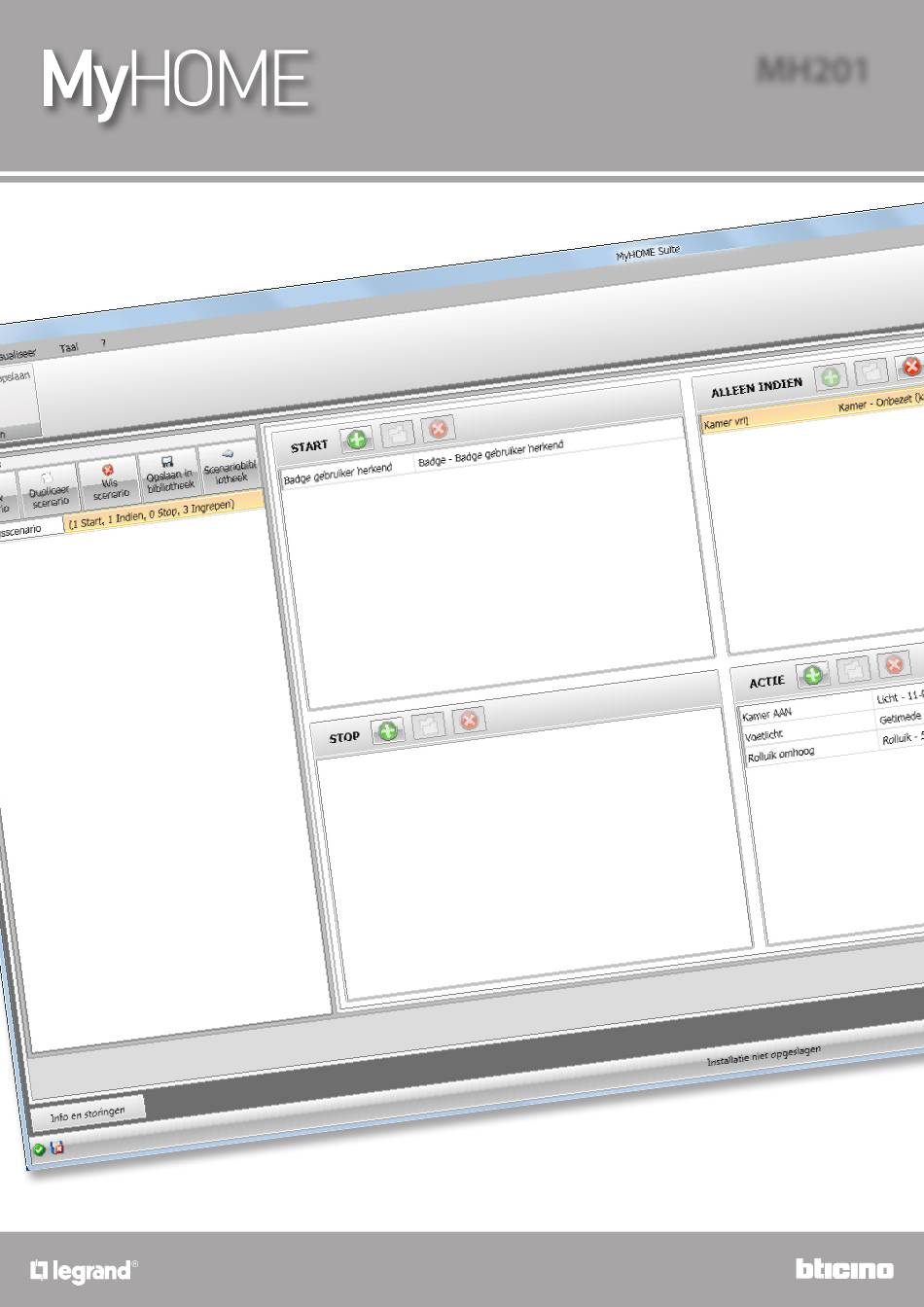

- Pagina 1 MH201 Software handleiding www.homesystems-legrandgroup.com...
- Pagina 2 MH201 Software handleiding...
- Pagina 3 MH201 Software handleiding Inhoudsopgave Beginnen Interacties met het apparaat Configuratie van het apparaat Versturen configuratie Ontvang configuratie Bijwerking firmware Informatie over het apparaat aanvragen Home page Algemene configuraties Configuratie project Algemene parameters Parameters kamer Scenario’s Scherm scenario’s Een scenario creëren Voorwerpen Voorbeelden van scenario’s...
- Pagina 4 MH201 Software handleiding Beginnen Deze handleiding beschrijft de configuratie van het apparaat MH201 Scenario programmeereenheid. Interacties met het apparaat Voor het Versturen Ontvang configuratie, Bijwerking firmware Info apparaat aanvragen moet u het apparaat op een pc aansluiten en moet u zich ervan verzekeren dat de juiste poort is gekozen.
- Pagina 5 MH201 Software handleiding Configuratie van het apparaat Configureer een apparaat door een nieuw project te creëren of door een al bestaand project te wijzigen en naar het apparaat te sturen. Verricht eerst de handelingen in het globale gedeelte van de software om het configuratiescherm van de software te kunnen openen: 1.
- Pagina 6 MH201 Software handleiding 5. Gebouw toevoegen. 6. De verdiepingen van het gebouw toevoegen. 7. De verdieping kiezen. 8. Kamers toevoegen. In elke gecreëerde kamer positioneert de software automatisch een MH201 9. Als u het MAC-adres van het apparaat in de kamer kent, dient u dit met de hand te configureren.
- Pagina 7 MH201 Software handleiding Nu kunt u het apparaat met een aantal specifieke toetsen in het deel Configureer beheren Menu bestand 1. Opent het specifieke deel voor de configuratie van het apparaat 2. Informatie over het apparaat aanvragen 3. Ontvangst van de configuratie van het aangesloten apparaat 4.
- Pagina 8 MH201 Software handleiding Versturen configuratie Als de programmering voltooid is en is opgeslagen, moet de configuratie naar de apparaten worden gezonden. Uitvoering: 1. Sluit het apparaat via ethernet aan op de pc 2. Selecteer op de instrumentenbalk Configureer de functie Versturen configuratie. U ziet het scherm waarop u de datum en tijd kunt instellen 3.
- Pagina 9 MH201 Software handleiding Ontvang configuratie Met deze functie kunt u de configuratie in het apparaat ontvangen. De verworven configuratie kunt u vervolgens wijzigen, in een bestand opslaan en naar het apparaat terugzenden. Uitvoering: 1. Sluit het apparaat via ethernet aan op de pc. 2.
- Pagina 10 MH201 Software handleiding Bijwerking firmware Hiermee kunt u de firmware van het apparaat updaten. Uitvoering: • Sluit het apparaat aan op een pc. • Selecteer in het keuzemenu Configureer de functie Firmware selecteren. U ziet een venster waarop u kunt zoeken naar het mapje dat het bestand van de firmware met de extensie .fwz bevat.
- Pagina 11 MH201 Software handleiding Home page Open het systeem. U ziet het hoofdscherm met daarop alle configuratieparameters. Het hoofdscherm bevat 2 zones: de zone links ( ) bevat alle parameters en de functies die moeten worden geconfigureerd in een boomstructuur. Afhankelijk van de keuze worden in het deel rechts ) de gegevensvelden weergegeven die u kunt kiezen of invoeren.
- Pagina 12 MH201 Software handleiding Algemene configuraties In dit deel worden de configuraties beschreven die diverse functies delen. Voorwerpen/pagina’s invoeren Beheer voorwerpen Voegt een voorwerp toe Elimineert een voorwerp Elimineert alle voorwerpen Verplaatst het voorwerp omhoog Verplaatst het voorwerp omlaag Als u een voorwerp heeft toegevoegd, wordt een masker geopend waarop u de specifieke gegevens kunt invoeren.
- Pagina 13 MH201 Software handleiding Configuratie project In dit deel kunt u de parameters van het apparaat configureren en kunt u met de toets scherm voor de creatie van de scenario’s openen. Voer in de verschillende zones de configuratiegegevens in. Algemene parameters In dit deel worden de technische parameters voor de netwerkverbindingen geconfigureerd.
- Pagina 14 MH201 Software handleiding Authenticatie Op dit scherm kunt u het eerder ingestelde wachtwoord (standaardwachtwoord 12345) voor de verbinding met het apparaat instellen. Eenduidige codes Op dit scherm kunt u het unieke identificatienummer van het apparaat configureren. Configuratie: • Unieke gateway-code: voer een uniek identificatienummer van het apparaat in.
- Pagina 15 MH201 Software handleiding Geheugenmodule Eén van de functies van MH201 is dat het toestel ook als een geheugenmodule kan functioneren. Door deze functie te activeren zal MH201 als de spanning ontbreekt de status van de geassocieerde inrichtingen opslaan en deze bij het terugkeren van de netspanning herstellen. •...
- Pagina 16 MH201 Software handleiding Parameters kamer De configuratie van een hotelsysteem voorziet dat de installatie van elke kamer of gemeenschappelijke zone op het systeem is aangesloten aan de hand van een IP MH201- scenariomodule. De desbetreffende eigenschappen moeten dus correct geconfigureerd worden. De HotelSupervision supervisiesoftware gebruikt de instellingen van het adres en het type kamer/ zone om de Kamer/zone te identificeren.
- Pagina 17 MH201 Software handleiding Controle toegangen Het toegangspunt van een kamer kan geheel naar gelang de eisen op verschillende manieren worden opgesteld. De inrichtingen ervan moeten in dit scherm worden ingesteld. In totaal kunnen 8 ingangen worden ingevoerd. Configuratie: • Extern leesapparaat: activeer de eventuele aanwezigheid van een lezer buiten de deur en ken er het juiste adres (R1, R2: van 1 tot 99) aan toe.
- Pagina 18 MH201 Software handleiding Contacten In dit deel kunt u de contacten voor de signalering van bepaalde evenementen of voor de activering van scenario’s of automatiseringsinstallaties, enz. configureren. Er bestaan twee soorten contacten: contacten die signaleringen geven aan de hand van het type (bijv.
- Pagina 19 MH201 Software handleiding CONTACT KOELKAST Op dit scherm kunt u het koelkastcontact configureren. Als na 3 minuten nadat de gast de kamer heeft verlaten de koelkast geopend wordt, genereert dit contact een signalering die bij het sluiten van de koelkast gereset wordt. De signaleringen van dit contact en die van het contact op de kluis worden in het gebeurtenissenregister van de supervisiesoftware geregistreerd.
- Pagina 20 MH201 Software handleiding AANGEPASTE CONTACTEN Op dit scherm kunt u contacten invoeren en naargelang het soort de parameters configureren die op de signalering, weergegeven in de supervisiesoftware, van invloed zijn. Dit soort contacten kan ook gebruikt worden voor de START tijdens de creatie van scenario’s.
- Pagina 21 MH201 Software handleiding Thermostaat In de kamer kunnen één of meerdere thermostaten aanwezig zijn. Op dit scherm kunt u één van deze thermostaten voor de functie status van het lokale contact configureren. Configuratie: • Beschikbaarheid: stel de aanwezigheid in om de functie te kunnen gebruiken •...
- Pagina 22 MH201 Software handleiding Scenario’s In dit deel kunt u scenario’s instellen die zich in het geval van gebeurtenissen in de hotelkamer voordoen. Bovendien kunt u scenario’s oproepen die met de bedieningen (geconfigureerd M=CEN) of met de supervisiesoftware zijn gecreëerd. Scherm scenario’s Het scherm is opgedeeld in 3 hoofdzones: in de zone ( ) kunt u de scenario’s beheren en in de bibliotheek opslaan, zone (...
- Pagina 23 MH201 Software handleiding 6. Eigenschappen voorwerp op dit venster kunt u het ingevoerde voorwerp configureren. Beschrijving voorwerp Familie Type (uitsluitend bepaalde voorwerpen) Bediening dat het voorwerp uitvoert (het gedrag varieert naargelang het veld waar het voorwerp op is ingevoerd) 7. Voor elk invoerveld kunt u: Een voorwerp toevoegen Een voorwerp kopiëren Een voorwerp elimineren...
- Pagina 24 MH201 Software handleiding 4. Definieer het voorwerp met behulp van het keuzemenu in het venster Eigenschap voorwerp door de familie, het type en de bediening te selecteren 5. Voltooi het scenario en sla het op in de bibliotheek zodat u het eventueel voor andere projecten kunt gebruiken 6.
- Pagina 25 MH201 Software handleiding het scenario is nu in de bibliotheek opgenomen, om het in nieuwe projecten in te voeren: 10. Het scenario in de desbetreffende map selecteren 11. Aanklikken om te importeren 12. Aan het einde van de procedure aanklikken om de bibliotheek te sluiten 13.
- Pagina 26 MH201 Software handleiding Voorwerpen In dit hoofdstuk worden de voorwerpen (opgedeeld in families) en hun configuratie, welke u voor de samenstelling van het scenario gebruiken kunt, beschreven. Een voorwerpen invoeren 1. De knop aanklikken om een voorwerp op het gewenste veld in te voeren 2.
- Pagina 27 MH201 Software handleiding Familie Alarm Dit veld bevat het voorwerp alarm dat staat voor alle alarmen die in de kamer gegenereerd worden. Configuratie ALARM 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp 4. BEDIENING Selecteer het type alarm dat voor het scenario moet worden gebruikt Familie Automatiseringen Deze familie bevat de voorwerpen die een automatisering beheren.
- Pagina 28 MH201 Software handleiding Configuratie GEAVANCEERD ROLLUIK 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp 4. ADRES Het SCS-adres in van het voorwerp invoeren 5. BEDIENING Ga naar niveau: beweegt het rolluik omhoog tot het ingestelde niveau. Geavanceerd omhoog/omlaag: beweegt het rolluik de ingestelde stappen omhoog/omlaag.
- Pagina 29 MH201 Software handleiding Familie Vertraging Deze familie bevat het voorwerp VERTRAGING dat een wachttijd voor de uitvoering van een nieuwe actie of tussen twee acties instelt. Configuratie VERTRAGING 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp 4.
- Pagina 30 MH201 Software handleiding Familie Hotel Deze familie bevat alle voorwerpen voor het beheer van de hotelkamer Configuratie KAMER en BADGE 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp (kamer, badge) 4. BEDIENING Bediening kamer: selecteer de status van de kamer Bediening badge: selecteer of de herkende badge van de gebruiker, het personeel of van beide is Familie Verlichting Deze familie bevat alle voorwerpen die de statussen ON en OFF kunnen hebben...
- Pagina 31 MH201 Software handleiding Configuratie DIMMER 100 (veld ALLEEN INDIEN) 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp 4. ADRES Het SCS-adres in van het voorwerp invoeren 5. BEDIENING Het type bediening dat het voorwerp verricht selecteren 6.
- Pagina 32 MH201 Software handleiding Familie Scenario’s Deze familie bevat de voorwerpen die scenario’s kunnen genereren Configuratie SCENARIO’S 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp 4. ADRES Het SCS-adres in van het voorwerp invoeren 5.
- Pagina 33 MH201 Software handleiding Familie Speciale bedieningen Dit veld bevat het voorwerp VERGRENDEL/ONTGRENDEL ACTUATOR dat gebruikt kan worden om de actie van een actuator te blokkeren/deblokkeren Configuratie VERGRENDEL/ONTGRENDEL ACTUATOR 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp 4.
- Pagina 34 MH201 Software handleiding Configuratie THERMOSTAAT (veld ACTIE) 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp 4. ADRES Selecteer het adres van de thermostaat 5. BEDIENING Selecteer de bedieningswijze: – COMFORT Verwarmen/Koelen: stelt de temperatuur in die de gebruiker als COMFORT het geprogrammeerd waarbij tevens de instelling van de installatie (verwarmen/koelen) wordt gewijzigd.
- Pagina 35 MH201 Software handleiding – OFF; – ANTIVRIES; – BEVEILIGING Koelen; – ANTIVRIES/BEVEILIGING Gecombineerd Verwarmen/Koelen; – Antivries/Beveiliging Algemeen: stelt de geprogrammeerde temperatuur in – Handmatig Setpoint Verwarmen/Koelen: stelt een vaste temperatuur in de installatie in waarbij naargelang de verrichte keuze ook de functionering (verwarmen/koelen) wordt gewijzigd –...
- Pagina 36 MH201 Software handleiding Familie Tijd Deze familie bevat alle voorwerpen die voor de specificatie van een bepaalde tijdsduur kunnen worden gebruikt Configuratie UUR (veld START en STOP) 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp 4.
- Pagina 37 MH201 Software handleiding Configuratie TIJD (veld ALLEEN INDIEN) 1. BESCHRIJVING Een beschrijving invoeren 2. FAMILIE Familie van het voorwerp 3. TYPE Type voorwerp 4. BEDIENING Selecteer de bedieningswijze: Uur, Tijd en datum en Tijd en weekdagen 5. CONDITIE Selecteer de conditie (Groter/Kleiner/Range) die op de waarde, ingesteld in tijd, moet worden toegepast 6.
- Pagina 38 MH201 Software handleiding Voorbeelden van scenario’s Het volgende voorbeeld toont de manier waarop een scenario, dat geactiveerd moet worden op het moment dat de klant de kamer betreedt en wanneer deze de kamer verlaat, moet worden geconfigureerd. Wanneer de klant de badge invoert en de badge herkend is, gaat 3 minuten lang een lamp branden, wordt een algemene inschakeling verricht (bijv.
- Pagina 39 MH201 Software handleiding Als de gebeurtenis die het scenario activeert is geconfigureerd, kunt u de te verrichten handelingen instellen: algemene inschakeling, inschakeling lamp en openen rolluik. Daarvoor kunt u het voorwerp Verlichting – Licht gebruiken 1. Aanklikken om een voorwerp toe te voegen 2.
- Pagina 40 MH201 Software handleiding Voer nu het voorwerp Automatiseringen – Rolluik in om het rolluik te openen 1. Aanklikken om een voorwerp toe te voegen 2. Een beschrijving van het voorwerp invoeren 3. De familie Automatiseringen selecteren 4. Het type Rolluik selecteren 5.
- Pagina 41 MH201 Software handleiding Nu kunt u op dezelfde manier als hierboven ook een scenario voor het verlaten van de kamer ( creëren door op het veld ‘start’ de activering van het scenario op het moment dat de badge niet in de badgelezer ( ) is aangebracht in te voeren en op het veld ‘actie’...
- Pagina 42 MH201 Software handleiding U kunt de scenario’s in de bibliotheek opslaan zodat u ze voor andere projecten kunt gebruiken 1. Aanklikken om het scenario in de bibliotheek op te slaan 2. Aanklikken om een map te creëren 3. Een naam van het scenario invoeren 4.
- Pagina 43 MH201 Software handleiding Nu kunt u bij de receptie de scenario’s uit de supervisiesoftware oproepen.
- Pagina 44 87045 Limoges Cedex - France 21100 Varese www.legrand.com www.bticino.com Legrand SNC behoudt zich het recht voor op ieder ogenblik de inhoud van dit drukwerk te wijzigen en de aangebrachte wijzigingen mee te delen in iedere vorm en op iedere manier.
