H250 M40
Vlotterdebietmeters
De installatie, montage, het opstarten en het onderhoud mogen uitsluitend door correct getraind personeel worden
uitgevoerd.
Controleer de typeplaat voor de juiste bedrijfsvoorwaarden.
Bij gebruik in gevaarlijke gebieden gelden er speciale eisen en voorschriften. Toestellen mogen op de
stroomvoorziening worden aangesloten, na het lezen van de instructies in de aanvullende handleiding.
Dit toestel voldoet aan de eisen van de Richtlijn Drukapparatuur. Zie de typeplaat voor de maximale
bedrijfsvoorwaarden. Toestellen mogen onder druk worden gezet, na het lezen van de instructies in de handleiding.
De verantwoordelijkheid voor wat betreft de geschiktheid, het bedoelde gebruik en de corrosiebestendigheid van de
gebruikte materialen tegen de gemeten vloeistof van dit apparaat ligt uitsluitend bij de gebruiker.
Voor meer informatie over Foundation Fieldbus zie de aanvullende instructies "H250 M40 FF".
Voor meer informatie over Profibus PA zie de aanvullende instructies "H250 M40 PB-PA".
1 Installatie
Specifieke gebruiksvoorwaarden om in acht te nemen:
De aansluitingen voor de potentiaalvereffeningsgeleider van het H250 meetdeel of de M40 indicatie-eenheid moet zijn
aangesloten op het potentiaalvereffeningssysteem van het gevaarlijke gebied.
Wanneer het materiaal titanium wordt gebruikt voor meetdelen moet vonkenvorming als gevolg van botsing van of
wrijving tussen titanium en andere materialen worden voorkomen (voldoende beveiligde installatie).
Wanneer in het systeem brandbare media worden gebruikt, moeten de meetdelen worden meegenomen in de
terugkerende druktest van het systeem.
De kabelwartels en blinde pluggen die met de behuizing worden meegeleverd (of gelijkwaardige types) moeten worden
gebruikt om een voldoende mate van IP-bescherming te waarborgen en om niet-gebruikte openingen af te dichten.
Om het gevaar van elektrostatische ontlading te vermijden mogen de vlotterdebietmeter, type H250.../M40...-Ex en de
indicatie-eenheid, type M40...-Ex niet worden gebruikt in gebieden waarin in hoge mate ladingopwekkende processen
moeten worden verondersteld.
De desbetreffende opmerkingen in de handleiding met gebruiksinstructies moeten in acht worden genomen.
Voor toegestane omgevingstemperaturen en mediumtemperaturen wordt verwezen naar de tabellen in de handleiding
met gebruiksinstructies. Met alle andere specificaties en opmerkingen dient overeenkomstig rekening te worden
gehouden.
Let op het soort bescherming (zie de typeplaat) voor gebruik van de juiste aanvullende handleiding!
Vóór installatie:
Blaas of spoel de leidingen of buizen naar de flowmeter door.
In geval van gasflowtoepassingen de leidingen of buizen naar de flowmeter droogmaken.
Installatie:
Lijn de leidingen of buizen naar en vanaf de flowmeter uit met de procesaansluitingen om ze spanningsvrij te houden.
Ondersteun zo nodig de leidingen of pijpen om te voorkomen dat trillingen worden doorgegeven aan de flowmeter.
Installeer de flowmeters met de inlaatsectie onderaan en de uitlaatsectie bovenaan binnen 5° van de verticaal.
Respectievelijk 5° van de horizontaal bij H250H.
Volg de gebruikelijke loodgietersmethoden voor fittingen met schroefdraad of flens en houd rekening met het beoogde gebruik.
Voor nauwkeurige flowmeting moeten de toepassingsgegevens consistent zijn met de maatgegevens en kalibratie van de
vlotterdebietmeter.
07/2022 – 4009419201 - QS H250 M40 R01 nl
Voor de eerste setup raden wij sterk aan om ook de relevante handleiding te raadplegen.

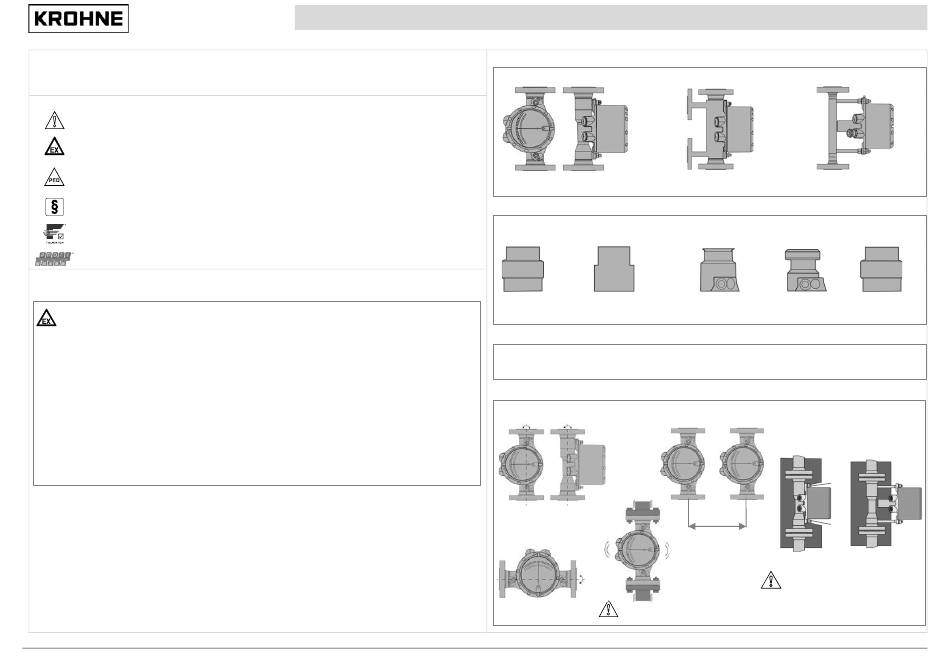

Toestelvarianten
Varianten zijn als voorbeeld afgebeeld met EN 1092-1 / ASME B16.5 flenzen
Procesaansluiting varianten
ISO 228 / ASME B1.20.1
Binnendraad, vastgeschroefd
ISO 228 / ASME B1.20.1
Binnendraad, gelast
Materiaalvarianten
H250/RR: standaard roestvast staal
H250/C: PTFE/keramiek
Voorwaarden voor de installatie
+/- 5° van de verticaal
Minimumafstand tussen toestellen
bij H250 en H250U
+/- 5° van de
horizontaal bij H250H
Voorkom trilling
Variant met verwarming
Hoge temperatuur-variant
DIN 32676 / ISO 2852/
EN 10357
ASME BPE klem
Laseinden
DIN 11851 / SMS 1146 / DIN
11864-1 schroefdraadkoppeling
H250/XX: XX = HC, Ti, Mo, In enz. speciale staallegering
H250/F: hygiënische versie
2
> 300 mm /
1
11,8"
2
De indicatorbehuizing mag niet
thermisch geïsoleerd worden.
De thermische isolatie (1) mag niet
verder reiken dan de
behuizingbevestiging (2).
1
