Energizer EZG Series Gebruikershandleiding
  1. Handleidingen
  2. Merken
  3. Energizer Handleidingen
  4. Generatoren
  5. EZG Series
  6. Gebruikershandleiding
Energizer EZG Series Gebruikershandleiding

Energizer EZG Series Gebruikershandleiding

Verberg thumbnails

Quick Links

Download deze handleiding
All manuals and user guides at all-guides.com

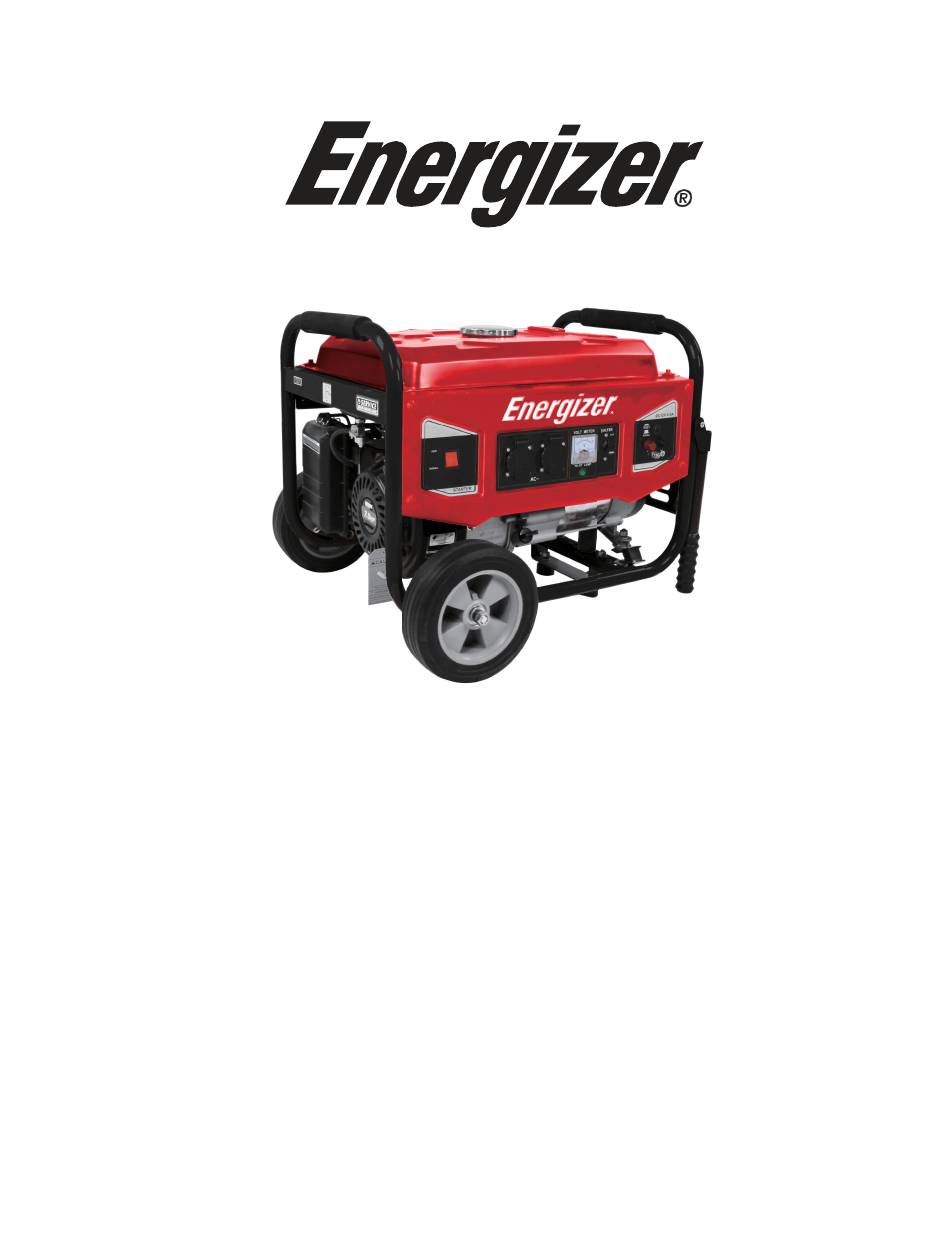

INSTRUCTION ORIGINALE
`FR
Série EZG
GUIDE UTILISATEUR
EZG3000 / EZG3000UK
loading

Samenvatting van Inhoud voor Energizer EZG Series

  • Pagina 1 All manuals and user guides at all-guides.com INSTRUCTION ORIGINALE Série EZG GUIDE UTILISATEUR EZG3000 / EZG3000UK...
  • Pagina 2 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com Nous vous remercions d'avoir choisi la série EZG ! Vous êtes pressés de vous en servir, nous allons donc être bref. Commençons !
  • Pagina 3 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com SOMMAIRE INSTRUCTIONS CONCERNANT LA SECURITE IDENTIFICATION DES COMPOSANTS COMMANDES Interrupteur de moteur Enrouleur de démarreur Vanne de carburant Starter Disjoncteur de circuit Borne de mise à la terre Système d'alarme d'huile UTILISATION DU GROUPE ELECTROGENE Connexions au système électrique d'un bâtiment.
  • Pagina 4 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com 1. INSTRUCTIONS CONCERNANT LA SECURITE Avertissement : 1. Attention ! Les gaz d'échappement sont toxiques. Ne pas faire fonctionner le groupe électrogène dans une pièce sans système de ventilation ! 2. Les enfants doivent être protégés en les tenant à une distance de sécurité du groupe électrogène ! 3.
  • Pagina 5 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com d importantes contraintes mécaniques, il faut utiliser un câble flexible gainé d une forte protection en caoutchouc (conformément aux IEC 245-4) ou un cordon similaire. En cas d emploi d un prolongateur de fil électrique, la longueur totale de la rallonge ne doit pas dépasser 60m quand la section de fil est de 1,5 mm ;...
  • Pagina 6 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com  En cas d utilisation de rallonges électriques, il faut garantir qu elles soient d un diamètre suffisamment gros pour transporter le courant et qu elles soient utilisées de façon correcte. Les connexions d un groupe électrogène, utilisé...
  • Pagina 7 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com Les émissions d'échappement sont nocives pour la santé. Ne pas connecter au système électrique. Danger ! Choc électrique ! 2. IDENTIFICATION DES COMPOSANTS Bouchon de réservoir de carburant Prise A C Vanne de carburant Bornier D C M anette de starter...
  • Pagina 8 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com 3. COMMANDES 1) Interrupteur de moteur Pour démarrer et arrêter le moteur. Position de l'interrupteur : ARRET : Pour arrêter le moteur. La clé peut être retirée / insérée. MARCHE : Pour que le moteur tourne après le démarrage. DEMARRER : Pour démarrer le moteur en tournant le démarreur.
  • Pagina 9 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com TI G E D E STA RTER LEV I ER D E STA RTER O U V ERT FERM E O U V ERT FERM E 5) Disjoncteur de circuit Le disjoncteur va se déclencher automatiquement s'il y a un court-circuit ou une surintensité importante du groupe électrogène à...
  • Pagina 10 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com 4. UTILISATION DU GROUPE ELECTROGENE 1) Connexions au système électrique d'un bâtiment Les connexions pour l'alimentation en attente du système électrique d'un bâtiment doivent être effectuées par un électricien qualifié. La connexion doit isoler le groupe électrogène de l'alimentation publique, et doit être conforme avec toutes les lois et tous les codes électriques.
  • Pagina 11 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com REMARQUE Une surintensité importante va déclencher le disjoncteur. Le dépassement de la durée pour des opérations à la puissance maximum ou surcharger légèrement le groupe électrogène peut ne pas déclencher le disjoncteur, mais réduira la durée de vie du groupe électrogène. Limite opérationnelle demandant une puissance maximum de 30 minutes.
  • Pagina 12 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com 1) Avant de connecter les câbles de chargement à une batterie installée dans un véhicule, déconnecterle câble de terre de la batterie du véhicule. ATTENTION La batterie émet des gaz explosifs ; tenir à l'écart les étincelles, les flammes et les cigarettes. Ventiler correctement en chargeant ou en utilisant des batteries.
  • Pagina 13 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com 5. VERIFICATIONS PREOPERATIONNELLES 1) Huile moteur REMARQUE L'huile moteur est un facteur majeur affectant les performances et la durée de vie de service. Les huiles non détergentes et à 2 temps endommageront le moteur et ne sont pas recommandées. Vérifier le niveau d'huile AVANT CHAQUE UTILISATION avec le groupe électrogène sur une surface de niveau et avec le moteur arrêté.
  • Pagina 14 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com L'essence est extrêmement inflammable et est explosive sous certaines conditions. Faire le plein dans une zone bien aérée avec le moteur arrêté. Ne pas fumer ou laisser des flammes ou étincelles dans la zone où...
  • Pagina 15 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com de performances, et peut endommager le métal, le caoutchouc et les pièces en plastique de votre système de carburant. MTBE (méthyle tertiaire butylène éther) Vous pouvez utiliser de l'essence contenant jusqu'à 15% de MTBE par volume. Avant d'utiliser un carburant oxygéné, essayez de confirmer les contenus du carburant.
  • Pagina 16 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com 7. MAINTENANCE Une bonne maintenance est essentielle pour la sécurité, pour faire des économies et des opérations sans problème. Cela aide aussi à réduire la pollution de l'air. ATTENTION Les gaz d'échappement contiennent du monoxyde de carbone toxique. Couper le moteur avant d'effectuer des travaux de maintenance.
  • Pagina 17 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com CLE A B O U G I E BA RRE TRO U SSE A O U TI LS REMARQUE : Les schémas peuvent varier selon les types. 3) Changement de l'huile moteur Vidanger l'huile quand le moteur est chaud pour assurer une vidange complète et rapide.
  • Pagina 18 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com boul on CO U V ERCLE D U FI LTRE A A I R 1) Décliquer le couvercle du filtre à air, retirer le couvercle et enlever l'élément. 2) Laver l'élément avec une solution de détergent ménager dans de l'eau tiède, puis bien rincer, ou laver avec un solvant ininflammable ou ayant un point d'ignition élevé.
  • Pagina 19 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com CLE A BO U G I E CH A PEA U D E BO U G I E 4) Inspecter visuellement la bougie. L'éliminer si l'isolateur est fissuré ou ébréché. Nettoyer la bougie avec une brosse métallique si elle doit être réutilisée.
  • Pagina 20 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com Moins de 1 mois Pas de préparation requise. 1 à 2 mois Faire le plein avec du carburant frais et ajouter un additif d'essence* 2 mois à 1 an Faire le plein avec du carburant frais et ajouter un additif d'essence* Vidanger le bol du flotteur du carburateur.
  • Pagina 21 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com 9. DEPANNAGE Quand le moteur ne démarre pas : Y-a-t'il du carburant dans le Remplir le réservoir de réservoir ? carburant Y-a-t'il de l'huile dans le Ajouter l'huile réservoir ? D'ETINC ELLE Remplacer la Porter le groupe...
  • Pagina 22 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com 10. SCHEMA DE CIRCUIT D i agram m e du schém a él ectri que du FG 3000 D i sj oncteur 8, 5 A du ci rcui t hydro-él ectrom agnéti que Rouge 1, 5 m m Rouge 1, 5 m m Vert...
  • Pagina 23 INSTRUCTION ORIGINALE All manuals and user guides at all-guides.com 11. CARACTERISTIQUES Moteur Modèle de moteur LT208 Type de moteur Monocylindre, 4 temps, refroidissement à air forcé, OHV. n i l é r 08cc Vitesse nominale 3000/min Système d'allumage Transistor, magnéto Système de démarrage Enroulement Volume de carburant (l)
  • Pagina 24 All manuals and user guides at all-guides.com 12. DECLARATION EC Déclaration de conformité BUILDER SAS ZI, 32 RUE ARISTIDE BERGES – 312070 CUGNAUX – FRANCE Déclare que la machine désignée ci-dessous : Groupe électrogène à essence Modèle : EZG3000/EZG3000UK Numéro de série : Est conforme aux dispositions de la directive «...
  • Pagina 25 All manuals and user guides at all-guides.com 1. Advertencias de seguridad ver versión en inglés. 2. IDENTIFICACIÓN DE COMPONENTES 3. CONTROLES 1) Interruptor del motor Para iniciar y detener el motor. Posición del interruptor: OFF (APAGADO): Para detener el motor. ON (ENCENDIDO): Para hacer funcionar el motor después de comenzar.
  • Pagina 26 All manuals and user guides at all-guides.com 3) Válvula de combustible La válvula de combustible está ubicada entre el tanque de combustible y el carburador. Cuando la palanca de la válvula está en la posición ON, se permite que el combustible fluya desde el tanque de combustible al carburador. Asegúrese de volver a poner la palanca en OFF (Apagado) después de parar el motor.
  • Pagina 27 All manuals and user guides at all-guides.com corte de energía. Consulte a la empresa de servicios públicos o a un electricista calificado. PRECAUCIÓN Las conexiones incorrectas al sistema eléctrico de un edificio pueden permitir que la corriente eléctrica de la empresa de servicios públicos retroalimente el generador.
  • Pagina 28 All manuals and user guides at all-guides.com OPERACIÓN DE CC, Terminales de CC Los terminales de CC SOLAMENTE se pueden usar para cargar baterías automotrices de 12 voltios. Los terminales son de color rojo para identificar el terminal positivo (+) y negro para identificar el terminal negativo (-). La batería debe estar conectada a los terminales de CC del generador con la polaridad adecuada (la batería es positiva al terminal rojo del generador y la negativa a la batería al terminal negro del generador).
  • Pagina 29 All manuals and user guides at all-guides.com El rendimiento a gran altura se puede mejorar instalando una boquilla de combustible principal de menor diámetro en el carburador y reajustando el tornillo piloto. Si siempre opera el motor a altitudes superiores a los 5000 pies (1500 metros) por encima del nivel del mar, solicite a un distribuidor autorizado de generadores que realice esta modificación del carburador.
  • Pagina 30 All manuals and user guides at all-guides.com Use gasolina con un octanaje de bomba de 86 o más. Recomendamos gasolina sin plomo porque produce menos depósitos de motor y bujías y prolonga la vida útil del sistema de escape. Nunca use gasolina vieja o contaminada o mezcla de aceite / gasolina. Evite que entre suciedad o agua en el tanque de combustible.
  • Pagina 31 All manuals and user guides at all-guides.com que el motor arranque. AVISO Operar el motor de arranque por más de 5 segundos puede dañar el motor. Si el equipo no arranca, suelte el interruptor y espere 10 segundos antes de volver a operar el motor de arranque. Si la velocidad del motor de arranque cae después de un período de tiempo, es señal de que la batería debe recargarse.
  • Pagina 32 All manuals and user guides at all-guides.com NOTA: los diagramas pueden variar según los tipos. 3) Cambio de aceite del motor Drene el aceite mientras el motor está caliente para asegurar un drenaje completo y rápido 1. Retire el tapón de drenaje y la arandela de sellado, la tapa de llenado de aceite y drene el aceite 2.
  • Pagina 33 All manuals and user guides at all-guides.com Limpieza de la copa de sedimentos de combustible La copa de sedimentos evita que la suciedad o el agua que pueda estar en el tanque de combustible ingresen al carburador. Si el motor no ha funcionado por un tiempo prolongado, debe limpiarse la copa de sedimentos.
  • Pagina 34 All manuals and user guides at all-guides.com • Asegúrese de que el área de almacenamiento esté libre de humedad y polvo excesivos. • Dé mantenimiento según la tabla a continuación: TIEMPO DE PROCEDIMIENTO DE SERVICIO RECOMENDADO PARA PREVENIR UN ALMACENAMIENTO ARRANQUE DIFÍCIL Menos de 1 mes No se requiere preparación.
  • Pagina 35 All manuals and user guides at all-guides.com 9. SOLUCIÓN DE PROBLEMAS Cuando el motor no arranque: ¿Hay combustible en el tanque? Rellene el tanque de combustible SÍ ¿Hay aceite en el tanque? Agregue el aceite recomendado. TODAVÍA SÍ NO HAY CHISPA ¿Hay chispa Lleve el generador a un...
  • Pagina 36 All manuals and user guides at all-guides.com 10. DIAGRAMA DE CIRCUITOS...
  • Pagina 37 All manuals and user guides at all-guides.com 11. ESPECIFICACIONES Motor Modelo de motor LT208 Tipo de motor Un solo cilindro, 4 tiempos, refrigeración por aire forzado, OHV. Desplazamiento (CC) 2 08 cc Velocidad nominal 3000/min Sistema de ignición Imán transistor Sistema de arranque Retroceso Volumen de combustible (L)
  • Pagina 38 All manuals and user guides at all-guides.com 12. DECLARACIÓN DE CONFORMIDAD EC Declaración de conformidad BUILDER SAS ZI, 32 RUE ARISTIDE BERGES – 312070 CUGNAUX – FRANCE Declara que la maquinaria designada a continuación: Generador a Gasolina Modelo: EZG3000/EZG3000UK Número de Serie: Cumple con las disposiciones de la Directiva “maquinaria”...
  • Pagina 39 All manuals and user guides at all-guides.com 1. Avisos de segurança ver versão em inglês. 2. IDENTIFICAÇÃO DOS COMPONENTES 3. COMANDOS 1) Interruptor do motor Para iniciar e parar o motor. Posição do interruptor: OFF (desligado): Para parar o motor. A chave pode ser removida/inserida ON (ligado): Para operar o motor depois de iniciar.
  • Pagina 40 All manuals and user guides at all-guides.com A válvula do combustível está situada entre o depósito de combustível e o carburador. Quando a alavanca da válvula está na posição ON (ligado), o combustível flui do depósito de combustível para o carburador. Certifique-se de que volta a colocar a alavanca em OFF (desligado) depois de parar o motor.
  • Pagina 41 All manuals and user guides at all-guides.com AVISO As ligações incorretas ao sistema elétrico de um edifício podem permitir que a corrente elétrica do gerador interfira com as redes elétricas. Tal interferência pode eletrocutar funcionários da empresa de serviços públicos ou outras pessoas que entrem em contacto com as linhas durante um corte de energia.
  • Pagina 42 All manuals and user guides at all-guides.com A maioria dos aparelhos motorizados requer mais do que a potência nominal para arrancar. Não exceda o limite de corrente especificado para cada recetáculo. Se o disjuntor CA desligar devido a um circuito sobrecarregado, reduza a carga elétrica no circuito, aguarde alguns minutos e depois reinicie o disjuntor.
  • Pagina 43 All manuals and user guides at all-guides.com Mesmo com carborreatores adequados, a potência do motor diminuirá aproximadamente em 3,5% por cada aumento de 1000 pés (300 metros) em altitude. O efeito da altitude na potência será superior a este valor se não for realizada a modificação do carburador.
  • Pagina 44 All manuals and user guides at all-guides.com Utilize gasolina com um índice de octano de 86 ou superior na bomba . Recomendamos gasolina sem chumbo porque produz menos depósitos no motor e na vela de ignição e prolonga a vida útil do sistema de escape. Nunca utilize gasolina estragada ou contaminada ou um composto de óleo/gasolina.
  • Pagina 45 All manuals and user guides at all-guides.com OBSERVAÇÃO Operar o motor de arranque durante mais de 5 segundos pode danificar o motor. Se o motor não arranca, liberte o interruptor e aguarde 10 segundos antes de tentar iniciar novamente. Se a velocidade do motor de arranque baixar após algum tempo, é...
  • Pagina 46 All manuals and user guides at all-guides.com NOTA: Os diagramas podem variar de acordo com os tipos. 3) Mudança do óleo do motor Drene o óleo enquanto o motor está quente para garantir uma drenagem completa e rápida. 1. Remova o bojão de drenagem e a arruela de vedação, a tampa do enchedor de óleo e drene o óleo. 2.
  • Pagina 47 All manuals and user guides at all-guides.com 5) Limpeza do recipiente para sedimentos de combustível O recipiente para sedimentos evita que a sujidade ou a água existentes no depósito de combustível entrem no carburador. Se o motor não tiver funcionado durante um longo período de tempo, o recipiente para sedimentos deve ser limpo.
  • Pagina 48 All manuals and user guides at all-guides.com arruela. Se reinstalar uma nova vela de ignição, usada aperte com I/8 -1/4 volta depois de a vela de ignição estar instalada para comprimir a arruela. OBSERVAÇÃO A vela de ignição deve ser apertada com segurança. Uma vela de ignição mal apertada pode aquecer muito e danificar o motor.
  • Pagina 49 All manuals and user guides at all-guides.com 9. RESOLUÇÃO DE PROBLEMAS Quando o motor não arranca: NÃO Há combustível no depósito? Reabasteça o depósito do combustível. NÃO Há óleo no depósito? Adicione o óleo CONTIN recomendado. UA SEM NÃO FAÍSCA Sai alguma faísca da Substitua a Leve o gerador a um...
  • Pagina 50 All manuals and user guides at all-guides.com 10. DIAGRAMA ELÉTRICO 11. ESPECIFICAÇÕES Motor Modelo do motor LT208 Tipo de motor Cilindro único, 4-tempos, arrefecimento de ar forçado, OHV. Deslocamento (CC) 2 08 cc Velocidade nominal 3000/min Sistema de ignição Magneto do transístor Sistema de arranque Arranque Volume de combustível (l)
  • Pagina 51 All manuals and user guides at all-guides.com Lubrificante. Capacidade do óleo (l) 0,6 L 73.46 dB(A), K = 1,72dB(A) Nível da pressão sonora: L 93.46 dB(A), K = 1,72dB(A) Nível da pressão sonora L Nível de potência sonora garantido 96 dB(A) Conjunto do EZG3000 EZG3000UK...
  • Pagina 52 All manuals and user guides at all-guides.com 1.Sicherheitswarnungen siehe englische Version. 2. KOMPONENTENIDENTIFIKATION...
  • Pagina 53 All manuals and user guides at all-guides.com 3. BEDIENELEMENTE 1) Motorschalter Zum Starten und Abstellen des Motors. Schalterstellung: AUS: Zum Abstellen des Motors. Der Schlüssel kann abgezogen/eingesteckt werden. EIN: Zum Laufen des Motors nach dem Starten. START: Zum Starten des Motors mit dem Drehen des Anlassers. Mit elektrischem Anlasser Ohne elektrischen Anlasser START...
  • Pagina 54 All manuals and user guides at all-guides.com 4) Starterklappe Die Starterklappe wird benutzt, um ein angereichertes Treibstoffgemisch beim Starten eines kalten Motors bereitzustellen. Sie kann mit Hilfe des Starterklappenhebels oder der Starterklappenstange manuell geöffnet oder geschlossen werden. Bewegen Sie den Hebel oder die Stange in die GESCHLOSSEN-Position, um das Gemisch anzureichern.
  • Pagina 55 All manuals and user guides at all-guides.com 4. GENERATORBETRIEB 1) Anschlüsse an das Elektrosystem eines Gebäudes Die Anschlüsse für den Standby-Strom an das Elektrosystem eines Gebäudes müssen von einem qualifizierten Elektriker vorgenommen werden. Der Anschluss muss den Generatorstrom vom Netzstrom isolieren, und muss allen anwendbaren Gesetzen und Vorschriften für elektrische Anlagen entsprechen.
  • Pagina 56 All manuals and user guides at all-guides.com 3) AC-Anwendungen Bevor Sie ein Gerät oder ein Netzkabel an den Generator anschließen: • Stellen Sie sicher, dass es in einem funktionsfähigen Zustand ist. Defekte Geräte oder Netzkabel können eine Möglichkeit des Stromschlags schaffen. •...
  • Pagina 57 All manuals and user guides at all-guides.com Mit DC-Schutzschalter Mit DC-Sicherungsschalter DC-SICHERUNGSSCHALTER NEGATIVE KLEMME (SCHWARZ) DC-STROMKREIS SCHUTZSCHALTER POSITIVE KLEMME (ROT) DC-Schutzschalter (oder DC-Sicherungsschalter) Der DC-Schutzschalter (oder DC-Sicherungsschalter) schaltet den DC-Ladestromkreis der Batterie automatisch aus, wenn der DC-Stromkreis überlastet ist, wenn ein Problem mit der Batterie besteht, oder wenn die Anschlüsse zwischen der Batterie und dem Generator unsachgemäß...
  • Pagina 58 All manuals and user guides at all-guides.com passiert, warten Sie einige Minuten, bevor Sie den Schutzschalter hineindrücken, um den Betrieb erneut aufzunehmen. Falls der Schutzschalter setzt fort, sich AUSzuschalten, hören Sie die Aufladung auf und wenden Sie sich an Ihren autorisierten Generator-Händler. Trennen der Batteriekabel: 1) Stellen Sie den Motor ab.
  • Pagina 59 All manuals and user guides at all-guides.com UMGEBUNGSTEMPERATUR Verwenden Sie 4-Takt-Öl, oder gleichwertiges hochdetergentes Motoröl der Premiumqualität, das zertifiziert ist, die Anforderungen der Fahrzeughersteller der USA für die Service-Klassifizierung SG, SF/CC, CD zu erfüllen oder zu übertreffen. Motoröle der Klasse SG, SF/CC, CD werden diese Bezeichnung auf dem Behälter haben.
  • Pagina 60 All manuals and user guides at all-guides.com aufbewahrt wird. • Überfüllen Sie den Treibstofftank nicht (kein Treibstoff sollte in dem Einfüllstutzen sein). Nach dem Auftanken stellen Sie sicher, dass der Tankdeckel ordnungsgemäß und sicher geschlossen ist. Achten Sie darauf, dass kein Treibstoff während des Auftankens verschüttet wird. Verschütteter Treibstoff oder Treibstoffdampf können sich entzünden.
  • Pagina 61 All manuals and user guides at all-guides.com Methanol (Methyl oder Holzalkohol) Das Methanol enthaltende Benzin soll zusätzliche Lösungsmittel und Korrosionsschutzmittel zum Schutz des Treibstoffsystems enthalten. Benzin, das mehr als 5 Volumensprozente von Methanol enthält, kann Probleme beim Starten oder Betrieb verursachen und kann Metall-, Gummi- und Kunststoffteile Ihres Treibstoffsystems beschädigen.
  • Pagina 62 All manuals and user guides at all-guides.com HINWEIS Betrieb des Anlassers für mehr als 5 Sekunden kann den Motor beschädigen. Startet der Motor nicht, lassen Sie den Schalter los und warten Sie 10 Sekunden, bevor Sie den Anlasser wieder betreiben. Wenn die Drehzahl des Anlassers nach einiger Zeit sinkt, weist es darauf hin, dass die Batterie aufgeladen werden soll.
  • Pagina 63 All manuals and user guides at all-guides.com 1) WARTUNGSPLAN REGELMÄSSIGE Jeder Der erste Alle 3 Alle 6 Jährlich WARTUNGSPERIODE Gebrauch Monat Monate Monate oder 300 Durchgeführt an jedem oder 20 oder 50 oder 100 Stunden angegebenen Monat oder Intervall Stunden Stunden Stunden der Betriebsstunden, je nachdem,...
  • Pagina 64 All manuals and user guides at all-guides.com ZÜNDKERZENSCHLÜSSEL HANDGRIFF WERKZEUGTASCHE ANMERKUNG: Die Abbildungen können je nach dem Typ abweichen. 3) Motorölwechsel Lassen Sie das Öl bei warmem Motor aus, um eine komplette und schnelle Entleerung sicherzustellen 1. Entfernen Sie die Ablassschraube und die Dichtscheibe, den Öleinfülldeckel, und lassen Sie das Öl 2.
  • Pagina 65 All manuals and user guides at all-guides.com HINWEIS Betreiben Sie den Generator nie ohne den Luftfilter. Dies wird zum schnellen Verschleiß des Motors führen. Bolzen LUFTFILTERABDECKUNG 1) Öffnen Sie die Klammern der Luftfilterabdeckung, entfernen Sie die Luftfilterabdeckung, entfernen Sie den Filtereinsatz. 2) Waschen Sie den Filtereinsatz in einer Lösung vom Haushaltsreiniger und warmen Wasser, dann spülen Sie ihn gründlich oder waschen Sie ihn in einem nicht brennbaren Lösungsmittel oder einem Lösungsmittel mit hohem Flammpunkt.
  • Pagina 66 All manuals and user guides at all-guides.com 6) Wartung der Zündkerzen Empfohlene Zündkerzen: F5T oder F6TC oder F7TJC oder andere Äquivalente Um ordnungsgemäßen Betrieb des Motors zu gewährleisten, muss die Zündkerze einen korrekten Elektrodenabstand haben und frei von Ablagerungen sein. Wenn der Motor gearbeitet hat, wird der Schalldämpfer sehr heiß...
  • Pagina 67 All manuals and user guides at all-guides.com 8. TRANSPORT/LAGERUNG Während des Transports des Generators schalten Sie den Motorschalter und das Treibstoffventil AUS. Halten Sie den Generator auf einer ebenen Fläche, um den Treibstoffaustritt zu verhindern. Treibstoffdampf und verschütteter Treibstoff können sich entzünden. Während des Transportprozesses drehen Sie die Maschine nicht auf irgendeine Seite und halten Sie die Maschine in waagerechter Position.
  • Pagina 68 All manuals and user guides at all-guides.com vermeiden Sie Flammen oder Funken in dem Bereich während dieser Prozedur. ABLASSSCHRAUBE Der Treibstoff dieser Maschine ist brennbar und verpuffend. Nachdem die Maschine abgestellt worden ist, muss zusätzlicher Treibstoff sachgemäß behandelt und die lokalen Umweltschutzbestimmungen sollen erfüllt werden.
  • Pagina 69 All manuals and user guides at all-guides.com 9. FEHLERBEHEBUNG Wenn der Motor nicht startet: NEIN Füllen Sie den Gibt es Treibstoff in dem Tank? Treibstofftank auf NEIN Füllen Sie das empfohlene Gibt es Öl in dem Tank? Öl auf. DOCH KEINEN NEIN FUNKE...
  • Pagina 70 All manuals and user guides at all-guides.com Kein Elektrizität an den AC-Steckdosen NEIN Ist der AC-Schutzschalter Schalten Sie den AC- EINgeschaltet Schutzschalter EIN KEINE Lassen Sie den Generator durch Überprüfen Sie das elektrische MÄNGEL einen autorisierten Generator- Gerät oder die Ausrüstung auf Händler überprüfen.
  • Pagina 71 All manuals and user guides at all-guides.com 10. SCHALTPLAN Schematischer Schaltplan...
  • Pagina 72 All manuals and user guides at all-guides.com 11. TECHNISCHE DATEN Motor l l e Motortyp Einzylinder-, 4-Taktmotor, Zwangsbelüftung, hängendes Ventil. Hubraum (CCM) 208cc ü Treibstoffmenge (L) 15 L Min. Treibstoffverbrauch (g/kW.h) 360 g/kW.h Schmierölkapazität (L) 0.6 L Schalldruckpegel: L 73.46 dB(A), K = 1.72dB(A) Schallleistungspegel L 93.46 dB(A), K = 1.72dB(A) Garantierter Schallleistungspegel...
  • Pagina 73 All manuals and user guides at all-guides.com 12. EG-KONFORMITÄTSERKLÄRUNG Konformitätserklärung BUILDER SAS ZI, 32 RUE ARISTIDE BERGES –312070 CUGNAUX –FRANCE Erklärt, dass die nachstehend bezeichnete Maschine: Benzin-Generator Modell: EZG3000 /EZG3000UK Seriennummer: den Bestimmungen der Richtlinie,,Maschinen“ 2006/42/EG und den nationalen Gesetzen zur Umsetzung entspricht: Und außerdem den folgenden europäischen Richtlinien entspricht: EMV-Richtlinie 2014/30/EU Roh-Richtlinie (EU) 2015/863 zur Änderung von 2011/65 / EU...
  • Pagina 74 All manuals and user guides at all-guides.com 1. Veiligheidswaarschuwingen zie Engelse versie. 2. IDENTIFICATIE VAN DE ONDERDELEN Brandstoftankdop Stopcontact Brandstof kl ep G el i j kstroom kl ep Sm oorhendel A ardi ngskl em Luchtrei ni ger H andgreep Terugl oopstarterhandgreep M otorschakel aar Vol tm eter...
  • Pagina 75 All manuals and user guides at all-guides.com 3) Brandstofklep De brandstofklep bevindt zich tussen de brandstoftank en de carburator. Wanneer de klephendel in de AAN-stand staat, kan brandstof van de brandstoftank naar de carburator stromen. Zorg ervoor dat de hendel naar UIT wordt teruggezet nadat de motor is uitgeschakeld.
  • Pagina 76 All manuals and user guides at all-guides.com Onjuiste aansluitingen met het elektrische systeem van een gebouw kunnen de elektrische stroom van de generator naar het elektriciteitsnet laten lopen. Dit kan ervoor zorgen dat werknemers van het elektriciteitsbedrijf of anderen die de leidingen tijdens een stroomuitval aanraken, geëlektrocuteerd worden.
  • Pagina 77 All manuals and user guides at all-guides.com U mag de huidige limiet die is opgegeven voor een stopcontact niet overschrijden. Als een overbelast circuit ervoor zorgt dat de stroomonderbreker wordt uitgeschakeld, verlaagt u de elektrische belasting van het circuit, wacht u enkele minuten en stelt u de stroomonderbreker opnieuw in.
  • Pagina 78 All manuals and user guides at all-guides.com De prestaties op grote hoogte kunnen worden verbeterd door een hoofdbrandstofsproeier met een kleinere diameter in de carburator te installeren en de geleidingsschroef opnieuw in te stellen. Als u de generator altijd op een hoogte van meer dan 1500 meter boven zeeniveau (5000 voet) gebruikt, laat u de carburator aanpassen door een erkende generatorverkoper.
  • Pagina 79 All manuals and user guides at all-guides.com opgeslagen. • Doe niet te veel brandstof in de tank (er mag geen brandstof in de vulopening zitten). Zorg ervoor dat de tankdop na het bijvullen goed gesloten wordt. Pas op dat u tijdens het bijvullen geen brandstof morst. Gemorste brandstof of brandstofdampen kunnen ontbranden.
  • Pagina 80 All manuals and user guides at all-guides.com • Met de terugloopstarter: Draai de motorschakelaar naar de AAN-stand. Trek aan de starterhandgreep totdat u compressie voelt en trek er vervolgens krachtig aan. OPMERKING Zorg ervoor dat de starterhandgreep niet tegen de motor terugslaat. Laat deze zachtjes terugkeren om schade aan de starter of de behuizing te voorkomen.
  • Pagina 81 All manuals and user guides at all-guides.com het gebruik, kan er een storing worden veroorzaakt waarbij u ernstig gewond of gedood kunt worden. Volg altijd de aanbevelingen en controle- en onderhoudschema's in deze gebruikershandleiding. Het onderhoudsschema is van toepassing op normale gebruiksomstandigheden. Als u de generator in zware omstandigheden gebruikt, zoals met een langdurige hoge belasting of onder hoge temperaturen, of als u deze in ongewoon vochtige of stoffige omstandigheden gebruikt, raadpleegt u uw onderhoudsdealer voor aanbevelingen die op uw individuele behoeften en gebruik zijn afgestemd.
  • Pagina 82 All manuals and user guides at all-guides.com 2) Was het element in een oplossing met een huishoudelijk reinigingsmiddel en warm water en spoel deze vervolgens grondig af; of was het in een niet-ontvlambaar oplosmiddel of een oplosmiddel met een hoog ontvlammingspunt. Laat het element goed drogen 3) Dompel het element onder in schone motorolie en wring de overtollige olie eruit.
  • Pagina 83 All manuals and user guides at all-guides.com ontbranden. Draai de machine niet naar een kant en houd de machine tijdens het vervoer horizontaal. WAARSCHUWING Contact met een hete motor of uitlaatsysteem kan ernstige brandwonden of brand veroorzaken. Laat de motor afkoelen voordat u de generator vervoert of opslaat.
  • Pagina 84 All manuals and user guides at all-guides.com Wanneer de motor niet start: Is er brandstof in de tank? Vul de brandstoftank bij Is er olie in de tank? Voeg de aanbevolen olie bij. ER IS GEEN VONK Komt er een vonk uit Vervang de Breng de generator naar een de bougie?
  • Pagina 85 All manuals and user guides at all-guides.com 10. CIRCUITSCHEMA FG 3000 El ektri sch schem a H ydraul i sche el ektr om agneti sche stroom onder breker 8, 5 A Rood 1, 5 m m Rood 1, 5 m m G roen Europees Zw art 1, 5 m m...
  • Pagina 86 All manuals and user guides at all-guides.com Min. brandstofverbruik (g/kW.h) 360 g/kW.h Smeeroliecapaciteit (l) 0.6 L 73.46 dB(A), K = 1,72dB(A) Geluidsdrukniveau: L 93.46 dB(A), K = 1,72dB(A) Geluidsvermogenniveau L Gegarandeerd geluidsvermogensniveau 96 dB(A) Generatorset EZG3000 EZG3000UK 230/115V~ Uitgangsspanning wisselspanning 230 V~ Frequentie wisselstroom 50 Hz...
  • Pagina 87 All manuals and user guides at all-guides.com 1. Gli avvisi di sicurezza vedono la versione inglese. 2. IDENTIFICAZIONE DEI COMPONENTI Tappo serbatoi o carburante Presa A C Val vol a carburante Term i nal e D C Leva starter M orsetto di terra Fi l tro ari a M ani gl i a Presa starter...
  • Pagina 88 All manuals and user guides at all-guides.com 3) Valvola carburante La valvola carburante si trova tra il serbatoio e il carburatore. Quando la leva della valvola è in posizione ON, il carburante può fluire dal serbatoio al carburatore. Assicurarsi di riportare la leva su OFF dopo aver arrestato il motore. LEVA D ELLA V A LV O LA O FF A PERTO...
  • Pagina 89 All manuals and user guides at all-guides.com Collegamenti inadeguati al sistema elettrico di un edificio, possono consentire una retroazione di corrente elettrica nelle linee di servizio. Tale retroazione può causare l'elettrocuzione dei lavoratori delle società di servizi pubblici o di altre persone che entrano in contatto con le linee durante un'interruzione di corrente.
  • Pagina 90 All manuals and user guides at all-guides.com Non superare il limite di corrente specificato per ogni singola presa. Se un circuito sovraccarico causa lo spegnimento dell'interruttore automatico AC, ridurre il carico elettrico sul circuito, attendere alcuni minuti e quindi reimpostare l'interruttore automatico.
  • Pagina 91 All manuals and user guides at all-guides.com 7) Ricollegare il cavo di messa a terra della batteria del veicolo. 6) Funzionamento in alta quota Ad alta quota, la miscela aria-carburante standard del carburatore risulta eccessivamente ricca. Le prestazioni diminuiranno e il consumo di carburante aumenterà. Le prestazioni ad alta quota possono essere migliorate installando un getto di carburante principale di diametro inferiore nel carburatore e regolando nuovamente la vite pilota.
  • Pagina 92 All manuals and user guides at all-guides.com • La benzina risulta estremamente infiammabile ed esplosiva in determinate condizioni. • Rifornire in un'area ben ventilata con il motore spento. Non fumare e non lasciare fiamme o scintille nell'area in cui il motore viene rifornito o in cui viene conservata la benzina.
  • Pagina 93 All manuals and user guides at all-guides.com • Con avviamento autoavvolgente: Portare l'interruttore motore in posizione ON. Tirare la manopola di avviamento fino a sentire la compressione, quindi tirare rapidamente. AVVISO Non lasciare che la manopola di avviamento scatti contro il motore. Riportarla delicatamente in posizione per evitare di danneggiare l'avviatore o dell'involucro.
  • Pagina 94 All manuals and user guides at all-guides.com Una manutenzione impropria o la mancata correzione di un problema prima dell'uso possono causare un malfunzionamento che può ferire o uccidere gravemente l'utente. Seguire sempre le raccomandazioni e gli orari di ispezione e manutenzione riportati in questo manuale. Il piano di manutenzione si applica in normali condizioni di funzionamento.
  • Pagina 95 All manuals and user guides at all-guides.com 4) Rimontare l'elemento del filtro dell'aria e il coperchio. ELEM EN TO ELEM EN TO FI LTR O A RI A 5) Pulizia della tazza del sedimento del carburante La tazza del sedimento impedisce l'ingresso di sporcizia o acqua nel VA LV O LA C A RBU R A N TE serbatoio del carburante nel carburatore.
  • Pagina 96 All manuals and user guides at all-guides.com AVVISO Il contatto con un motore o un impianto di scarico caldo può causare gravi incendi. Lasciare raffreddare il motore prima di trasportare o conservare il generatore. Fare attenzione a non far cadere o urtare il generatore durante il trasporto. Non collocare oggetti pesanti sul generatore.
  • Pagina 97 All manuals and user guides at all-guides.com 9. RISOLUZIONE DEI PROBLEMI Quando il motore non si avvia: C'è carburante nel serbatoio? Riempimento del serbatoio del carburante C'è olio nel serbatoio? Aggiungere l'olio consigliato. ANCORA NESSUNA SCINTILLA La candela emette Sostituire la scintille? candela.
  • Pagina 98 All manuals and user guides at all-guides.com 10. SCHEMA ELETTRICO D i agram m a schem a el ettri co FG 3000 I nterruttore m agnetoterm i co i draul i co 8, 5 A Rosso 1, 5 m m Rosso 1, 5 m m Verde Presa eur opea da 16 A...
  • Pagina 99 All manuals and user guides at all-guides.com 73.46 dB(A), K = 1,72dB(A) Livello di pressione acustica L pA 93.46 dB(A), K = 1,72dB(A) Livello di potenza acustica L wA Livello di potenza sonora garantito 96 dB(A) Gruppo EZG3000 EZG3000UK elettrogeno Uscita tensione AC 230 V~ 230/115V~...
  • Pagina 100 All manuals and user guides at all-guides.com Gasoline Generator/ Instruction Manual/ Model: EZG3000 1. SAFETY INSTRUCTION Warning: 1. Attention! Exhaust gases are toxic. Do not operate the generator in a room without ventilation system! 2. Children should be protected by keeping them at a safe distance from the generator set! 3.
  • Pagina 101 All manuals and user guides at all-guides.com similar cable. If using an electrical extension cable, the total length of the extension must not exceed 60m when the section of the wire is 1.5mm and must not exceed 100m when the section of the wire is 2.5mm Additional requirements for low-power generating sets for use by laymen ...
  • Pagina 102 All manuals and user guides at all-guides.com the public electricity company. Such leakage could electrocute the workers of the public electricity company working on the network or other persons in contact with the line during a power cut. Also, when the public power supply is re-established, the generator can explode, catch fire or generate fires in the building’s electrical installation.
  • Pagina 103 All manuals and user guides at all-guides.com Exhaust emissions are harmful to health of body No naked fire near the machine! Do not connect with the electricity system. Danger ! Electrical shock ! 2. COMPONENT IDENTIFICATION 3. CONTROLS 1) Engine Switch To start and stop the engine.
  • Pagina 104 All manuals and user guides at all-guides.com With Electric Starter Without Electric Starter Return the key to the ON position once the engine has started. Do not use the starter for more than 5 seconds at a time. If the engine fails to start, release the switch and wait 10 seconds before operating the starter again. 2) Recoil Starter To start the engine, pull the starter grip lightly until resistance is felt, then pull briskly.
  • Pagina 105 All manuals and user guides at all-guides.com 6) Ground Terminal The generator ground terminal is connected to the panel of the generator, the metal non-current carrying parts of the generator, and the ground terminals of each receptacle. Before using the ground terminal, consult a qualified electrician, electrical inspector or local agency having jurisdiction for local codes or ordinances that apply to the intended use of the generator.
  • Pagina 106 All manuals and user guides at all-guides.com Before connecting an appliance or power cord to the generator: • Make sure that it is in good working order. Faulty appliances or power cords can create a potential for electrical shock. • If an appliance begins to operate abnormally, becomes sluggish or stops suddenly, turn it off immediately. Disconnect the appliance, and determine whether the problem is the appliance, or if the rated load capacity of the generator has been exceeded.
  • Pagina 107 All manuals and user guides at all-guides.com The indicator inside the DC circuit protector button will pop out to show that the DC circuit protector has switched off. Wait a few minutes and push the button in to reset the DC circuit protector. Connecting the battery cables: 1) Before connecting charging cables to a battery that is installed in a vehicle, disconnect the vehicle’s grounded battery cable.
  • Pagina 108 All manuals and user guides at all-guides.com Use 4-stroke oil, or equivalent high detergent, premium quality motor oil certified to meet or exceed U.S. automobile manufacturer’s requirements for Service Classification SG, SF/CC, CD. Motor oils classified SG, SF/CC, CD will show this designation on the container. SAE 10W-30 is recommended for general temperature use.
  • Pagina 109 All manuals and user guides at all-guides.com Use gasoline with a pump octane rating of 86 or higher. We recommend unleaded gasoline because it produces fewer engine and spark plug deposits and extends exhaust system life. Never use stale or contaminated gasoline or oil/gasoline mixture. Avoid getting dirt or water in the fuel tank. Occasionally you may hear light “spark knock"...
  • Pagina 110 All manuals and user guides at all-guides.com Do not allow the starter grip to snap back against the engine. Return it gently to prevent damage to the starter or housing. • With electric starter: (Optional kit) Turn the engine switch to the START position and hold it there for 5 seconds or until the engine starts. NOTICE Operating the starter motor for more than 5 seconds can damage the motor.
  • Pagina 111 All manuals and user guides at all-guides.com NOTE: Diagrams may vary according to the types. 3) Engine oil change Drain the oil while the engine is warm to assure complete and rapid draining 1. Remove the drain plug and sealing washer, oil filler cap, and drain the oil 2.
  • Pagina 112 All manuals and user guides at all-guides.com 1) Unsnap the air cleaner cover clips, remove the air cleaner cover, and remove the element. 2) Wash the element in a solution of household detergent and warm water, then rinse thoroughly; or wash in nonflammable or high flash point solvent.
  • Pagina 113 All manuals and user guides at all-guides.com 4) Visually inspect the spark plug. Discard it if the insulator is cracked or chipped. Clean the spark plug with a wire brush if it is to be reused. 5) Measure the plug gap with a feeler gauge. Correct as necessary by carefully bending the side electrode. The gap should be: 0.70-0.80 mm (0.028-0.031 in).
  • Pagina 114 All manuals and user guides at all-guides.com with fresh gasoline before starting. *Use gasoline conditioners that are formulated to extend storage life. Contact your authorized generator dealer for conditioner recommendations. 1) Drain the carburetor by loosening the drain screw. Drain the gasoline into a suitable container. WARNING Gasoline is extremely flammable and is explosive under certain conditions.
  • Pagina 115 All manuals and user guides at all-guides.com 9. TROUBLESHOOTING When the engine will not start: Is there fuel in the tank? Refill the fuel tank Is there oil in the tank? Add the recommended oil. STILL SPARK Is there spark from Replace the Take the generator to an spark plug.
  • Pagina 116 All manuals and user guides at all-guides.com 10. CIRCUIT DIAGRAM...
  • Pagina 117 All manuals and user guides at all-guides.com 11. SPECIFICATIONS Engine Engine model LT208 n i l cooling, OHV. 08cc Rated speed 3000/min Igniting system Transistor magneto Starting system Recoil Fuel Volume (L) 15 L Continuous operation time (h) 10 h Min.
  • Pagina 118 All manuals and user guides at all-guides.com 12 EC declaration Declaration of conformity BUILDER SAS ZI, 32 RUE ARISTIDE BERGES – 312070 CUGNAUX – FRANCE Declares that the machinery designated below: Gasoline Generator Model: EZG3000/EZG3000UK Serial number: Complies with the provisions of the Directive “machinery” 2006/42/CE and national laws transposing it: Also complies with the following European directives: EMC Directive 2014/30/EU Rohs Directive (EU)2015/863 amending 2011/65/EU...
  • Pagina 119 All manuals and user guides at all-guides.com 13. WARRANTY WARRANTY The manufacturer guarantees the product against defects in material and workmanship for a period of 2 years from the date of the original purchase. The warranty only applies if the product is for household use. The warranty does not cover breakdowns due to normal wear and tear.
  • Pagina 120 All manuals and user guides at all-guides.com 14. PRODUCT FAILURE WHAT TO DO IF MY MACHINE BREAKS DOWN? If you bought your product in a store: a) Empty the fuel tank. b) Make sure that your machine is complete with all accessories supplied, and clean! If this is not the case, the repairer will refuse the machine.
  • Pagina 121 All manuals and user guides at all-guides.com 15. WARRANTY EXCLUSIONS THE WARRANTY DOES NOT COVER: • Start-up and setting up of the product. • Damage resulting from normal wear and tear of the product. • Damage resulting from improper use of the product. •...
  • Pagina 122 LLC et ses filiales sont utilisées sous licence par Builder SAS. Tous les autres noms de marque sont des marques déposées de leurs propriétaires respectifs. Ni Builder SAS ni Energizer Brands, LLC n'est affilié aux propriétaires respectifs de leurs marques.
