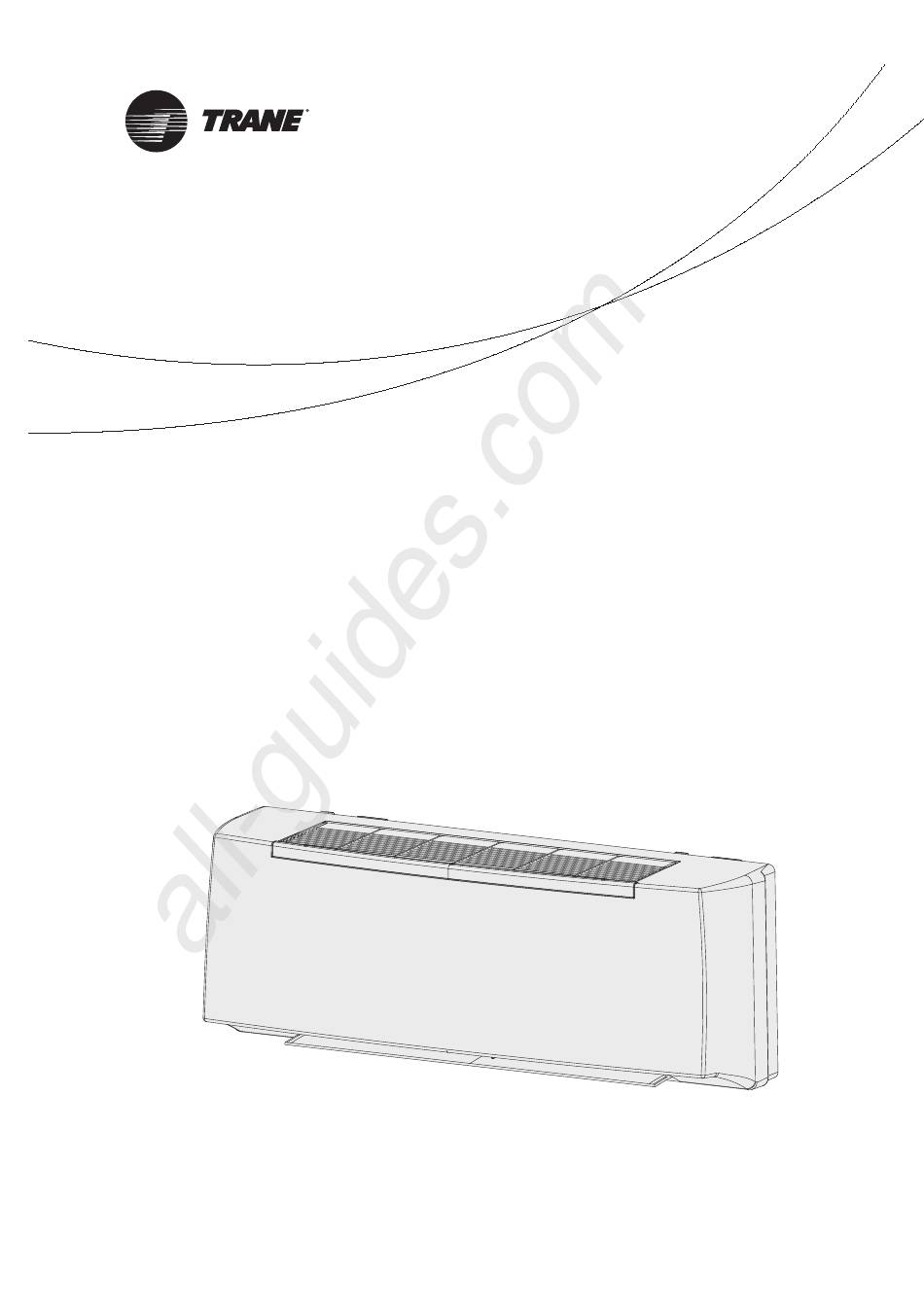

- Pagina 1 All manuals and user guides at all-guides.com Technical guide WFS 1 / WFS 2 / WFS 3 / WFS 4 Fan coil units Ventilo-convecteurs Gebläse-Konvektoren Ventiladores convectores Ventilconvettori Ventilators-convectors UNT-SVX036A-XX September 2016...
- Pagina 2 All manuals and user guides at all-guides.com INDICE INDEX Regole fondamentali di sicurezza Fundamental safety rules Utilizzo e Use and conservazione del manuale preservation of the manual Scopo Application Identificazione macchina Identifying the appliance Trasporto Transport Pesi e Weights and dimensioni unità...
- Pagina 3 All manuals and user guides at all-guides.com TABLE DES MATIÈRES INHALT ÍNDICE INHOUD Règles Grundlegende Reglas Belangrijke fondamentales de sécurité Sicherheitsvorschriften fundamentales de seguridad veiligheidsvoorschriften De handleiding Utilisation et Verwendung und Uso y gebruiken en bewaren conservation du manuel Aufbewahrung des Handbuchs conservación del manual Objetivo Doel...
- Pagina 4 All manuals and user guides at all-guides.com Prima della messa in funzione, leggere attentamente il manuale di istruzioni. Attenzione! Operazioni particolarmente importanti e/o pericolose. Interventi che possono essere svolti a cura dell’utente. Interventi che devono essere svolti esclusivamente da un installatore o un tecnico autorizzato. REGOLE FONDAMENTALI DI SICUREZZA È...
- Pagina 5 All manuals and user guides at all-guides.com L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei peri- coli ad esso inerenti.
- Pagina 6 All manuals and user guides at all-guides.com Carefully read the following user information manual before starting up the machine. Warning! Particularly important and/or delicate operations. Operations which may be carried out by the user. Interventions to be carried out exclusively by an installer or authorized technician.
- Pagina 7 All manuals and user guides at all-guides.com This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
- Pagina 8 All manuals and user guides at all-guides.com Avant la mise en service, lire attentivement le manuel d’instructions. Attention ! Opérations particulièrement importantes et/ou dangereuses. Interventions pouvant être effectuées par l’utilisateur. Interventions à effectuer uniquement par un installateur ou un technicien autorisé. RÈGLES FONDAMENTALES DE SÉCURITÉ...
- Pagina 9 All manuals and user guides at all-guides.com L’appareil peut être utilisé par les enfants âgés de plus de 8 ans et par les personnes avec des capacités physiques, sensorielles ou mentales réduites ou qui ne possèdent pas l’expérience ou les connaissances nécessaires, à...
- Pagina 10 All manuals and user guides at all-guides.com Lesen Sie vor der Inbetriebnahme aufmerksam die Bedienungsanleitung. Achtung! Besonders wichtige und / oder gefährliche Arbeitsgänge. Maßnahmen, die durch den Anwender vorgenommen werden können. Eingriffe, die nur von einem Installateur oder von einem autorisierten Techniker vorgenommen werden dürfen.
- Pagina 11 All manuals and user guides at all-guides.com Das Geräte kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Pagina 12 All manuals and user guides at all-guides.com Antes de la puesta en funcionamiento, hay que leer atentamente el manual de instrucciones. Atención! Operaciones particularmente importantes y/o peligrosas. Intervenciones que pueden ser realizadas por el usuario. Intervenciones que tienen que ser efectuadas sólo por el instalador o el técnico autorizado.
- Pagina 13 All manuals and user guides at all-guides.com El aparato puede ser utilizado para niños de edad no inferior a 8 años y para personas con reducidas capacidades físicas, sensoriales o mentales, o sin experiencia o conocimientos necesarios, siempre que estén bajo vigilancia o después de que hayan recibido las instrucciones relativas al uso seguro del aparato y a la comprensión de los peligros inherentes.
- Pagina 14 All manuals and user guides at all-guides.com Vóór de installatie van het apparaat neemt u aandachtig deze handleiding door. Opgelet! Werkzaamheden bijzonder belangrijken en/of gevaarlijken. Handelingen die kunnen uitgevoert te worden door de gebruiker. Reparaties van het apparaat dienen uitgevoerd te worden door gespecialiseerd en opgeleid personeel.
- Pagina 15 All manuals and user guides at all-guides.com Het apparaat is niet bestemd voor gebruik door personen (8 jaar oude kinderen inbegrepen) met beperkte fysieke, sensoriële of mentale capaciteiten of met onvoldoende ervaring of kennis, tenzij ze gebruik hebben kunnen maken, dankzij het toedoen van iemand die verantwoordelijk is voor hun veiligheid, van toezicht of aanwijzingen over het gebruik van het apparaat.
- Pagina 16 All manuals and user guides at all-guides.com UTILIZZO USE AND E CONSERVAZIONE PRESERVATION DEL MANUALE OF THE MANUAL Il presente manuale di istruzioni è in- This instruction manual is intended dirizzato all’utente della macchina, al for the machine’s user, the owner proprietario al tecnico installatore e and installation technician and must deve essere sempre a disposizione...
- Pagina 17 All manuals and user guides at all-guides.com UTILISATION VERWENDUNG UND USO Y DE HANDLEIDING ET CONSERVATION AUFBEWAHRUNG CONSERVACIÓN GEBRUIKEN DU MANUEL DES HANDBUCHS DEL MANUAL EN BEWAREN Le présent manuel d’instructions s’adresse Das vorliegende Bedienungshandbuch Este manual de instrucciones está Deze handleiding met instructies is à...
- Pagina 18 All manuals and user guides at all-guides.com SCOPO APPLICATION struzIonI rIgInalI PRIMA DI INSTALLARE CAREFULLY L’APPARECCHIO READ THIS MANUAL LEGGERE ATTENTAMENTE BEFORE INSTALLING QUESTO MANUALE THE APPLIANCE I Ventilconvettori sono stati ideati, pro- The fan coils are conceived, designed gettati e costruiti per riscaldare/raffre- and produced to heat/cool all civil, scare qualsiasi ambiente civile, indu- industrial, commercial or sports...
- Pagina 19 All manuals and user guides at all-guides.com ZWECKBESTIMMUNG OBJETIVO DOEL AVANT D’INSTALLER BEVOR DAS GERÄT ANTES DE INSTALAR VÓÓR DE INSTALLATIE L’APPAREIL INSTALLIERT WIRD, SOLLTE EL APARATO VAN HET APPARAAT LIRE ATTENTIVEMENT DIESES HANDBUCH SORG- LEA ATENTAMENTE NEEMT U AANDACHTIG CE MANUEL FÄLTIG GELESEN WERDEN ESTE MANUAL...
- Pagina 20 All manuals and user guides at all-guides.com I componenti principali sono: The main components are: MANTELLO DI COPERTURA in impact-proof synthetic material materiale sintetico antiurto. È facil- CASING. mente smontabile per una comple- It can be easily disassembled for ta accessibilità dell’apparecchio. complete access to the appliance.
- Pagina 21 All manuals and user guides at all-guides.com Das Gerät setzt sich hauptsächlich Les composants principaux sont: aus folgenden Bauteilen zusammen: Los componentes principales son: De voornaamste onderdelen zijn: CARROSSERIE en matériel synthé- GEHÄUSE MUEBLE DE COBERTURA en BEHUIZING tique antichoc. Il est facilement aus stoßfestem Kunsstoff.
- Pagina 22 All manuals and user guides at all-guides.com TRASPORTO TRANSPORT L’apparecchio viene imballato in The appliance is supplied in card- scatole di cartone. board packaging. Una volta che l’apparecchio è After unpacking the appliance, make disinballato controllare che non sure it is undamaged and corresponds vi siano danni e che corrisponda to the unit requested.
- Pagina 23 All manuals and user guides at all-guides.com TRANSPORT TRANSPORT TRANSPORTE TRANSPORT L’appareil est emballé dans des El aparato viene embalado en caja Het apparaat wordt in een kartonnen boîtes en carton. Das Gerät wird in Kartons verpackt. de cartón. doos verpakt. Après avoir déballé...
- Pagina 24 All manuals and user guides at all-guides.com NOTE GENERAL GENERALI NOTES ALLA CONSEGNA ON DELIVERY • Apparecchio. • Appliance. • Libretto • Instruction di istruzioni e manutenzione. and maintenance manual. AVVERTENZE GENERAL GENERALI WARNINGS Dopo aver aperto e tolto l’imballo, After removing the packaging, make accertarsi che il contenuto sia quello sure the contents are as requested...
- Pagina 25 All manuals and user guides at all-guides.com REMARQUES ALLGEMEINE NOTAS ALGEMEINE GENERALES POUR HINWEISE GENERALES OPMERKINGEN LA LIVRAISON ZUR LIEFERUNG PARA LA ENTREGA BIJ DE LEVERING • Appareil. • Gerät. • Aparato. • Apparaat. • Instructions • Gebrauchs- • Manual de instrucciones •...
- Pagina 26 All manuals and user guides at all-guides.com PRESCRIZIONI DI SICUREZZA SAFETY RULES Assicurarsi Make sure di collegare la messa a terra. the unit is earthed. Le ventole possono raggiungere Fan blades may reach speeds of la velocità di 1000 g/min. up to 1000 revs/min.
- Pagina 27 All manuals and user guides at all-guides.com CONSIGNES SICHERHEITS- PRESCRIPCIONES VEILIGHEIDS- DE SECURITE VORSCHRIFTEN DE SEGURIDAD VOORSCHRIFTEN S’assurer que la mise à la terre a Vergewissern Sie sich, dass das Comprobar siempre que Zorg été effectuée. Gerät korrekt geerdet wird. esté...
- Pagina 28 All manuals and user guides at all-guides.com LIMITI DI IMPIEGO OPERATING LIMITS I dati fondamentali relativi al ventil- The basic specification of the fan convettore e allo scambiatore di coil and heat exchanger is given calore sono i seguenti: below: Ventilconvettore Fan coil e scambiatore di calore:...
- Pagina 29 All manuals and user guides at all-guides.com LIMITES D’EMPLOI BETRIEBSGRENZEN LÍMITES DE USO GEBRUIKSLIMIETEN Les caractéristiques fondamentales Die wesentlichen Daten des Gebläse- Los datos fundamentales relativos De belangrijke gegevens met du ventilo-convecteur et de l’échan- konvektors und der Wärmetauscher al ventilador convector y al intercam- betrekking ventilator- geur de chaleur sont les suivantes:...
- Pagina 30 All manuals and user guides at all-guides.com CARATTERISTICHE TECHNICAL TECNICHE CHARACTERISTIC ATTACCHI IDRAULICI - HYDRAULIC CONNECTIONS - WASSERANSCHLÜSSE RACCORDS HYDRAULIQUES - CONEXIONES HIDRÁULICAS - HYDRAULISCHE AANSLUITINGEN ø16 ø16 Vista posteriore Back sight Vue arrière ø16 Rückwärtige Sicht Vista trasera UNT-SVX036A-XX...
- Pagina 31 All manuals and user guides at all-guides.com CARACTERISTIQUES TECHNISCHE CARACTERÍSTICAS TECHNISCHE TECHNIQUES EIGENSCHAFTEN TÉCNICAS KARAKTERISTIEKEN DIMENSIONI - DIMENSIONS - DIMENSIONS DIMENSIONEN - DIMENSIÓN - AFMETINGEN 1185 1185 1255 1255 PESO - WEIGHT - POIDS GEWICHT - PESO - GEWICHT Unità imballata - Packed unit Unità...
- Pagina 32 All manuals and user guides at all-guides.com SCELTA SELECTION (Fig. B) DELLA POSIZIONE OF POSITION (Abb. B) DELL’UNITÀ OF THE UNIT La posizione di installazione del- l’unità, per ottenere il miglior rendi- The position for installation of the mento di funzionamento ed evitare unit, to obtain the best performance guasti o condizioni di pericolo, deve and prevent breakdowns or hazards,...
- Pagina 33 All manuals and user guides at all-guides.com CHOIX ELECCIÓN DE LA POSITION POSITIONIERUNG DE LA POSICIÓN POSITIONERINGS- DE L’UNITE DER EINHEIT DE LA UNIDAD EENHEID Pour obtenir le meilleur rendement Zur Gewährleistung einer einwandfreien La posición de instalación de la uni- Om het beste werkingsrendement te de fonctionnement et éviter les pannes Funktionsweise und zur Vorbeugung von...
- Pagina 34 All manuals and user guides at all-guides.com CONTROLLO AIR FLOW DIREZIONE DIRECTION RAFFREDDAMENTO CON FLUSSO FLUSSO ARIA CONTROL ARIA DI COMFORT 35˚ COOLING WITH 35° COMFORT AIR FLOW REFROIDISSEMENT AVEC FLUX D'AIR DE CONFORT 35° KÜHLUNG MIT KOMFORT-LUFTFLUSS 35° ENFRIAMIENTO CON FLUJO DE AIRE DE COMFORT 35˚...
- Pagina 35 All manuals and user guides at all-guides.com CONTRÔLE REGELUNG CONTROL CONTROLE DE LA DIRECTION DER LUFTFLUSS- DE LA DIRECCIÓN RICHTING DU FLUX D'AIR RICHTUNG DEL FLUJO DE AIRE LUCHTSTROOM FLAP FLAP FLAP FLAP GESTION DU FLUX D'AIR STEUERUNG VERTIKALER GESTIÓN DEL FLUJO DE AIRE BEHEER VERTICALE VERTICAL LUFTFLUSS...
- Pagina 36 All manuals and user guides at all-guides.com INSTALLAZIONE MECHANICAL MECCANICA INSTALLATION 1 – 2 3 – 4 ø6 UNT-SVX036A-XX...
- Pagina 37 All manuals and user guides at all-guides.com INSTALLATION MECHANISCHE INSTALACIÓN MECHANISCHE MECANIQUE INSTALLATION MECÁNICA INSTALLATIE Pareti in cartongesso o legno Wood or plasterboard walls Murs en placoplâtre ou en bois Wände aus Gipskarton oder Holz Paredes de cartón-yeso o de madera Wanden in gipsplaat of hout UNT-SVX036A-XX...
- Pagina 38 All manuals and user guides at all-guides.com COLLEGAMENTO HYDRAULIC RACCORDEMENT IDRAULICO CONNECTIONS HYDRAULIQUE Parametri acqua Valori massimi ammissibili per l'acqua utilizzata all'interno di un circuito chiuso di raffreddamento o riscaldamento. Water parameter Limit values for the water used in closed heating and cooling circuits. Caractéristiques de l'eau Valeurs limites pour l’eau utilisé...
- Pagina 39 All manuals and user guides at all-guides.com HYDRAULISCHE WASSERANSCHLUSS ENLACE HIDRÁULICO AANSLUITING Wasser Parameter Grenzwerte bezüglich des in einer geschlossenen Kühlung und Heizunganlage benutzen Wassers. Parámetros agua Valores máximos admisibles para el agua usada dentro de un circuito cerrado de enfriamiento o calefacción. Waterparameters Toegestane maximumwaarden voor het water gebruikt in een gesloten circuit voor koeling of koeling.
- Pagina 40 All manuals and user guides at all-guides.com PRESSIONE MASSIMA MAXIMUM WORKING DI ESERCIZIO: 1000 kPa. PRESSURE: 1000 kPa. USARE SEMPRE ALWAYS USE CHIAVE E CONTROCHIAVE TWO SPANNERS PER L’ALLACCIAMENTO TO CONNECT DELLA BATTERIA THE HEAT EXCHANGER ALLE TUBAZIONI. TO THE PIPES. PREVEDERE SEMPRE ALWAYS UNA VALVOLA...
- Pagina 41 All manuals and user guides at all-guides.com PRESSION MAXI MAXIMALER PRESIÓN MÁXIMA MAXIMALE DE SERVICE: 1000 kPa. BETRIEBSDRUCK: 1000 kPa. DE OPERACIÓN: 1000 kPa. BEDRIJFSDRUK: 1000 kPa. UTILISER TOUJOURS FÜR DEN ANSCHLUSS GEBRUIK USAR SIEMPRE UNE CLE DES REGISTERS STEEDS SLEUTELS LLAVE Y CONTRALLAVE ET UNE CONTRE-CLE AN DIE ROHRLEITUNGEN...
- Pagina 42 All manuals and user guides at all-guides.com 1 Ventilatore 1 Fan 2 Scambiatore di calore 2 Heat exchanger 3 Sfiato aria manuale 3 Air valve 4 Giunto di collegamento 4 Joint (supplied) (fornito a corredo) 5 Valvola 5 Ball shutoff valve di intercettazione a sfera Collegamenti eseguiti Collegamenti a cura...
- Pagina 43 All manuals and user guides at all-guides.com 1 Ventilateur 1 Ventilator 1 Ventilador 1 Ventilator 2 Échangeur de chaleur 2 Wärmetauscher 2 Intercambiadores de calor 2 Warmtewisselaar 3 Purgeur air manuel 3 Manuelle Entlüftung 3 Purgador de aire manual 3 Handmatige ontluchting 4 Manchette de raccord (fourni) 4 Anschluss (mitgeliefert) 4 Junta de conexión...
- Pagina 44 All manuals and user guides at all-guides.com Valvola a 3 vie per batteria principale 3WV Valvola acqua a tre vie ON-OFF 230 V e kit di montaggio (accessorio optional). 3WV main battery 3 way valve Control valve kit: 3 way valve, ON-OFF, with electric motor and mounting kit (optional). Vanne pour batterie principale 3WV Vanne 3 voies (ON-OFF), 230V et kit de montage (option).
- Pagina 45 All manuals and user guides at all-guides.com Valvola a 2 vie per batteria principale 2WV Valvola a 2 vie ON-OFF 230 V (accessorio optional). 2WV 2 way valve for main coil Control valve kit: 2 way valve, ON-OFF, with electric motor and mounting kit (optional). Vanne pour batterie principale 2WV Vanne 2 voies (ON-OFF), avec servomoteur et kit de montage (option).
- Pagina 46 All manuals and user guides at all-guides.com COLLEGAMENTI ELECTRICAL ELETTRICI CONNECTIONS Prescrizioni generali General instructions • Prima di installare il ventilcon- • Before installing the fan coil, make vettore verificare che la tensione sure the rated voltage of the power nominale di alimentazione sia supply is 230V - 50 Hz.
- Pagina 47 All manuals and user guides at all-guides.com BRANCHEMENTS ELEKTRO- CONEXIONES ELEKTRISCHE ELECTRIQUES ANSCHLÜSSE ELECTRICAS AANSLUITINGEN Instructions Allgemeine Anweisungen Prescripciones generales Algemene voorschriften • Avant d’installer le ventilo-con- • Vor der Installation des Klima- • Antes de instalar el ventilador • Alvorens de ventilatorconvector vecteur vérifier que la tension konvektors sicherstellen, dass convector verificar que la tensión...
- Pagina 48 All manuals and user guides at all-guides.com ELECTRICAL COMANDI CONTROLS AND E SCHEMI ELETTRICI WIRING DIAGRAMS I venticonvettori sono dotati di mor- The fan coils have a screw terminal 230Vac settiera alla quale vanno allacciati i board to which the wires from the 50Hz fili provenienti dal comando remoto.
- Pagina 49 All manuals and user guides at all-guides.com COMMANDES MANDOS BEDIENINGEN ET SCHEMAS STEUERGERÄTE Y ESQUEMAS EN ELEKTRISCHE ELECTRIQUES UND SCHALTPLÄNE ELÉCTRICOS SCHEMA’S Les ventilo-convecteurs sont équipés Die Gebläsekonvektoren sind mit einem Los ventiloconvectores están dota- De ventilatorconvectors zijn voorzien d’un bornier à vis dans lequel doivent Schraubklemmenbrett ausgestattet, dos de regleta a la que se conectan van een klemmenbord met schroeven...
- Pagina 50 All manuals and user guides at all-guides.com I ventilconvettori possono essere azionati The fan coil con uno dei comandi can be operated using montati a parete che, one of the wall controls di seguito, vengono described below. descritti. For the installation Per l’installazione and the use read e l’utilizzo fare...
- Pagina 51 All manuals and user guides at all-guides.com Les ventilo-convecteurs Die Gebläsekonvektoren De ventilatorconvectors Los fan coils pueden peuvent können mit kunnen geactiveerd ser accionados être actionnés avec einer der nachstehend worden met één van de con uno de los controles l’une des commandes beschriebenen hieronder beschreven...
- Pagina 52 All manuals and user guides at all-guides.com “T-REM” “T-REM” type thermostat type thermostat Cod. 353400470-001 Code 353400470-001 Pannello comandi Control panel con termostato elettronico with electronic room thermostat per impianti a 2 e 4 tubi for 2-4 tube installations e resistenza elettrica: and electric heater: - controllo manuale della velocità...
- Pagina 53 All manuals and user guides at all-guides.com “T-REM” “T-REM” “T-REM” “T-REM” type thermostat type thermostat type thermostat type thermostat Code 353400470-001 Art. Nr. 353400470-001 Cód. 353400470-001 Code 353400470-001 Boîtier de commande Bedientafel Panel de mandos Bedieningspaneel met avec thermostat électronique mit elektronischem Thermostat con termostato electrónico elektronische thermostaat voor...
- Pagina 54 All manuals and user guides at all-guides.com T3 LOW TEMPERATURE SONDA DI MINIMA CUT-OUT THERMOSTAT Cod. 35169496-001 Code 35169496-001 Da posizionare fra le alette della Position between the fins of the batteria di scambio termico. heat exchanger coil. Abbinabile ai comandi: For use with control units: T-REM.
- Pagina 55 All manuals and user guides at all-guides.com SONDE DE TEMPÉRATURE MINDESTTEMPERATUR- SONDA DE MÍNIMA UITSCHAKEL- MINIMUM T3 FÜHLER T3 THERMOSTAAT T3 Code 35169496-001 Art. Nr. 35169496-001 Cód. 35169496-001 Code 35169496-001 Doit être placée entre les ailettes Diese Sonde wird zwischen den A colocar entre las aletas de la Te plaatsen tussen de ribben van de la batterie d’échange thermique.
- Pagina 56 All manuals and user guides at all-guides.com RESISTENZA EH ELECTRICAL ELETTRICA EH HEATER Sono disponibili apparecchi 2 pipe models are available con resistenza elettrica with electrical heater nella configurazione 2 tubi that is controlled in place più resistenza. of the heating battery valve. La resistenza viene gestita The electrical heater al posto della valvola batteria...
- Pagina 57 All manuals and user guides at all-guides.com BATTERIE ELEKTRO- BATERÍA ELEKTRISCHE ÉLECTRIQUE EH HEIZREGISTER EH ELÉCTRICA EH BATTERIJ EH Sont disponibles les appareils Die beinhaltet Geräte En la serie hay disponibles In de apparaten beschikbaar ayant une résistance électrique mit Elektroheizregister in der aparatos con resistencia eléctrica met een elektrische weerstand dans la configuration 2 tuyaux...
- Pagina 58 All manuals and user guides at all-guides.com Avvertenze Warnings In fase di prima installazione, When first installing prima di attivare the appliance, before starting le resistenze elettriche verificare the electric heaters, check che il ventilatore funzioni that the fan on the unit correttamente a tutte e tre is working correctly at all three le velocità...
- Pagina 59 All manuals and user guides at all-guides.com Attention Hinweise Advertencias Voorschriften Lors de la première installation, Bevor die Heizregister während En la primera instalación, Bij de eerste installatie avant d’allumer les résistances der Erstinstallation aktiviert werden, antes de activar las resistencia en alvorens de elektrische électriques, vérifier que le muss sichergestellt werden,...
- Pagina 60 All manuals and user guides at all-guides.com ELECTRICAL 230Vac 50Hz COMANDI CONTROLS AND E SCHEMI ELETTRICI WIRING DIAGRAMS GNYE LEGENDA LEGEND MFC = Morsettiera MFC = Fan coil del FAN COIL terminal board = Resistenza elettrica = Electrical heater = Motoventilatore = Fan = Valvola acqua = Water valve...
- Pagina 61 All manuals and user guides at all-guides.com COMMANDES MANDOS BEDIENINGEN ET SCHEMAS STEUERGERÄTE Y ESQUEMAS EN ELEKTRISCHE ELECTRIQUES UND SCHALTPLÄNE ELÉCTRICOS SCHEMA’S LÉGENDE LEGENDE LEYENDA LEGENDE MFC = Bornier MFC = Klemmenbrett MFC = Borna de conexión MFC = Klemmenbord du ventilo-convecteur des FAN COIL del ventiloconvector...
- Pagina 62 All manuals and user guides at all-guides.com I ventilconvettori The fan coils possono essere azionati can be operated con uno dei comandi using one montati a parete che, of the wall controls di seguito, vengono described below. descritti. For the installation Per l’installazione and the use read e l’utilizzo fare...
- Pagina 63 All manuals and user guides at all-guides.com Les ventilo-convecteurs Die Gebläsekonvektoren De ventilatorconvectors Los fan coils pueden peuvent können mit kunnen geactiveerd ser accionados être actionnés avec einer der nachstehend worden met één van de con uno de los controles l’une des commandes beschriebenen hieronder beschreven...
- Pagina 64 All manuals and user guides at all-guides.com POMPA Cod. / Code 9025309 DI EVACUAZIONE CONDENSATE Code / Art. Nr. CONDENSA PUMP Cód. / Code Ø 6 UNT-SVX036A-XX...
- Pagina 65 All manuals and user guides at all-guides.com POMPE BOMBA D’EVACUATION KONDENSAT- DE EVACUATIÓN CONDENSWATER- DES CONDENSATS PUMPE DE CONDENSADOS POMP Ø i6 Mandata pompa Condensate Discharge Refoulement pompe Austrittseite der Pumpe Impulsion de la bomba Pompblok UNT-SVX036A-XX...
- Pagina 66 All manuals and user guides at all-guides.com PULIZIA, CLEANING, MANUTENZIONE, MAINTENANCE RICAMBI AND SPARE PARTS ATTENZIONE! IMPORTANT! PRIMA DI QUALSIASI BEFORE CARRYING OUT PULIZIA CLEANING E MANUTENZIONE, OR MAINTENANCE, TOGLIERE MAKE SURE THE POWER L’ALIMENTAZIONE TO THE UNIT ALL’APPARECCHIO. IS TURNED OFF. Solo personale addetto alla manu- Maintenance of the unit must be tenzione e precedentemente ad-...
- Pagina 67 All manuals and user guides at all-guides.com NETTOYAGE, REINIGUNG, LIMPIEZA, SCHOONMAAK, ENTRETIEN ET PIECES WARTUNG UND MANTENIMIENTO ONDERHOUD, DE RECHANGE ERSATZTEILE Y REPUESTOS WISSELSTUKKEN ATTENTION! ACHTUNG! ATENCIÓN! OPGELET! AVANT VOR BEGINN ANTES DE EFECTUAR VOOR ELKE TOUTE OPERATION VON REINIGUNGS- UND CUALQUIER OPERACIÓN SCHOONMAAK- EN DE NETTOYAGE ET...
- Pagina 68 All manuals and user guides at all-guides.com RICERCA GUASTI TROUBLESHOOTING GUASTO PROBLEM 1 - Il motore non gira 1 - The motor does not rotate o gira in modo non corretto. or rotates incorrectly. RIMEDIO REMEDY - Controllare che - Make sure l’alimentazione sia inserita.
- Pagina 69 All manuals and user guides at all-guides.com INVESTIGACIÓN OPSPOREN DEPANNAGE FEHLERSUCHE DE AVERÍAS DEFECTEN DEFAUT STÖRUNG AVERÍA DEFECT 1 - Le moteur ne tourne pas ou 1 - Der Motor dreht nicht 1 - El motor no gira 1 - De motor draait niet tourne de manière incorrecte.
- Pagina 70 All manuals and user guides at all-guides.com PERDITE DI CARICO LATO ACQUA - PRESSURE DROP TABLE PERTES DE CHARGE CÔTE EAU - DRUCKVERLUSTE WASSER PÉRDIDAS DE CARGA LADO AGUA - WATERLEKKEN Batteria a 2 ranghi Dp - kPa 2 row battery Batterie à...
- Pagina 71 All manuals and user guides at all-guides.com NOTES UNT-SVX036A-XX...
