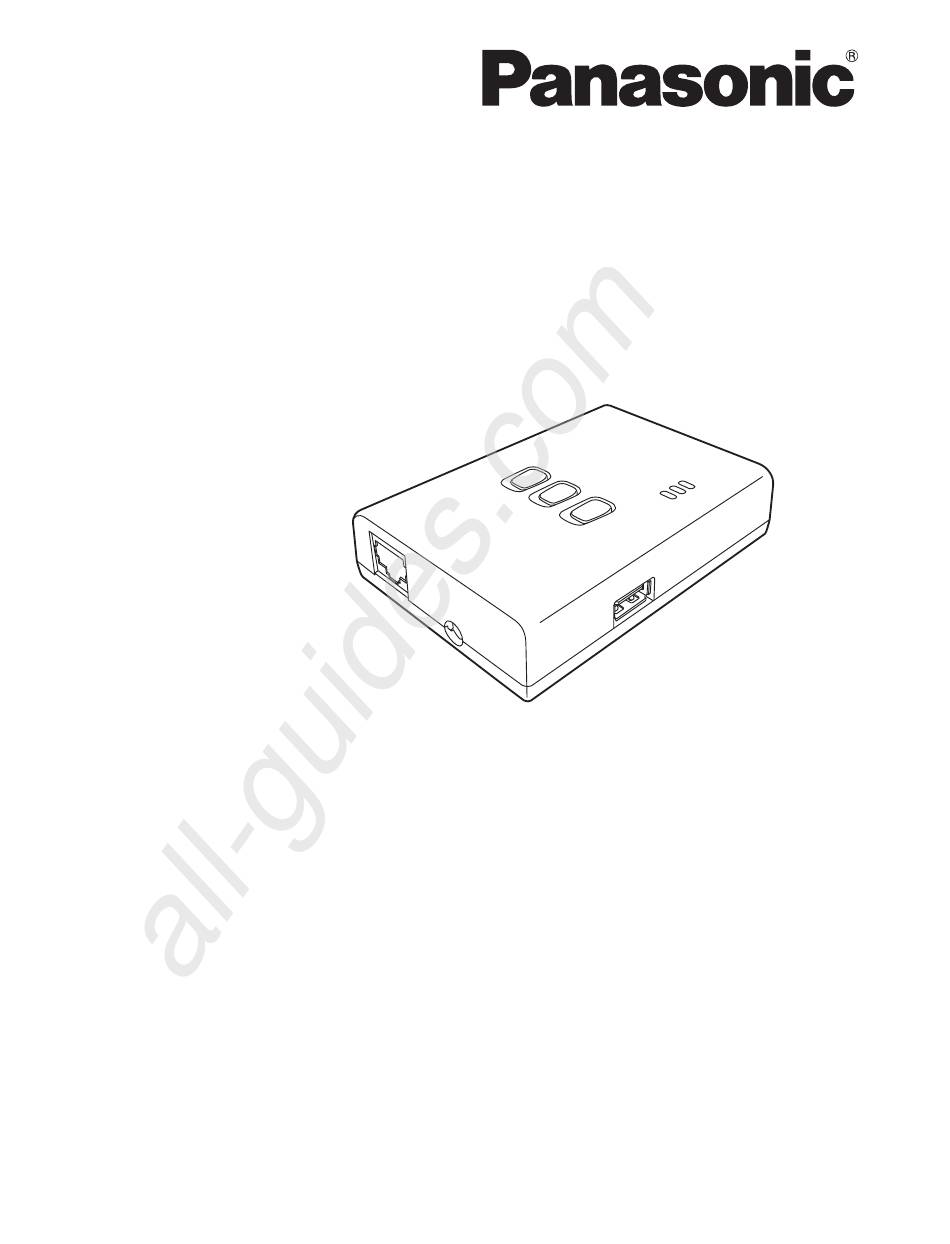

Pagina 1 All manuals and user guides at all-guides.com INSTALLATION Manual Network Adaptor CZ‑TAW1 Model No.
Pagina 2 All manuals and user guides at all-guides.com English �� 3 Français �� 13 Italiano �� 23 Español �� 33 Deutsch �� 43 Nederlands �� 53 Norsk �� 63 Dansk �� 73 Svenska �� 83 Suomi �� 93 Česky �� 103 Polski ��...
Pagina 3 Before Installing the Adaptor �� 6 Parts Identification �� 7 Parts�� 8 Adaptor Installation �� 9 Connecting Network ��11 Troubleshooting �� 12 Thank you for purchasing this Panasonic product. Please read these instructions carefully before using this product, and save this manual for future use.
Pagina 4 All manuals and user guides at all-guides.com Safety Precautions • Read the following “SAFETY PRECAUTIONS” carefully before installation. • Electrical work must be installed by a licensed electrician. Be sure to use the correct rating and main circuit for the model to be installed. •...
Pagina 5 All manuals and user guides at all-guides.com WARNING ● Request installation only from the place of purchase or an installer� – Not doing so may cause electric shock or ignition. ● Shut off the power supply when installing this adaptor. –...
Pagina 6 Before Installing the Adaptor • The Network adaptor (adaptor) is designed specifically as a terminal for the Panasonic AQUAREA Smart Cloud. Panasonic AQUAREA Smart Cloud cannot be accessed with any other adaptor. • Do not attach the adaptor to metal as wireless performance will be adversely affected.
Pagina 7 All manuals and user guides at all-guides.com Parts Identification No. Item Description 1 Power LED Indicates that the adaptor is being supplied with power. 2 Status LED Indicates the status of the adaptor. Blue: Wireless mode Green: Ethernet mode Red: Abnormality White: Timer 3 Link LED Indicates the communication status of the...
Pagina 8 All manuals and user guides at all-guides.com Parts Adaptor unit (CZ‑TAW1) CN‑CNT cable (2 m) CD‑ROM (Operation Instructions <Full Version>, Software, License List) Screw for mounting (4 × 20 3 pc.) Mounting cord clamp (1 pc.) Cable tie (1 pc.) EMC core (1 pc.)
Pagina 9 All manuals and user guides at all-guides.com Adaptor Installation 1 Remove the front panel of the indoor unit, then connect the cable included with this adaptor to the CN-CNT connector on the printed circuit board� ∙ Shut off the power supply when installing this adaptor. ∙...
Pagina 10 All manuals and user guides at all-guides.com 3 On the wall near the indoor unit, attach the adaptor by screwing screws through the holes in the back cover. Screws 4 Pull the CN-CNT cable through the hole in the bottom of the adaptor and re-attach the front cover to the back cover.
Pagina 11 All manuals and user guides at all-guides.com Connecting Network You can establish a connection with the internet with either the Ethernet mode (wired) or the Wireless mode (wireless). 1 Turn on the power supply to the indoor unit. ∙ The Power LED lights. 2 The colour of the Status LED indicates the connection mode�...
Pagina 12 All manuals and user guides at all-guides.com Troubleshooting ■ When you cannot connect in the Wireless Link LED mode → Check the strength of the wireless Check switch signal. How to check the strength of the wireless signal (press the Check switch) →You can check the strength of the wireless signal by checking if the Link LED is lighting or blinking.
Pagina 13 Identification des pièces ��17 Pièce ��18 Installation de l’adaptateur ��19 Connexion réseau ��21 Résolution de problèmes ��22 Nous vous remercions d’avoir acheté ce produit Panasonic. Veuillez attentivement lire ces instructions avant d’utiliser le produit, et conserver ce mode d’emploi pour consultation future.
Pagina 14 All manuals and user guides at all-guides.com Mesures de précaution • Veuillez attentivement lire ces « MESURES DE PRECAUTION » avant d’installer l’appareil. • Les travaux électriques doivent être exécutés par un électricien autorisé. Assurez‑vous d’utiliser la bonne cote et le bon circuit principal pour le modèle que vous installez. •...
Pagina 15 All manuals and user guides at all-guides.com AVERTISSEMENT ● Pour l’installation, veuillez contacter l’endroit d’achat ou un installeur. – Si vous ignorez cette précaution, vous risquez des décharges électriques ou un départ de feu. ● Mettez l’appareil hors tension quand vous installez cet adaptateur. –...
Pagina 16 Avant d’installer l’adaptateur • L’Adaptateur réseau (adaptateur) est développé spécifiquement comme terminal pour le Smart Cloud AQUAREA de Panasonic. Le Smart Cloud AQUAREA de Panasonic ne peut pas être accédé avec un autre adaptateur. • N’installez jamais l’adaptateur sur du métal. Cela posera des problèmes pour la connexion sans fil.
Pagina 17 All manuals and user guides at all-guides.com Identification des pièces N° Article Description LED marche/arrêt Indique que l’adaptateur est sous tension. LED statut Indique le statut de l’adaptateur. Bleu : Mode sans fil Vert : Mode Ethernet Rouge : Anormalité Blanc : Minuteur LED connexion Indique le statut de connexion de l’adaptateur.
Pagina 18 All manuals and user guides at all-guides.com Pièce Adaptateur (CZ‑TAW1) Câble CN‑CNT (2 m) CD‑ROM (Mode d’emploi <version complète>, logiciels, liste des licences) Vis pour montage (4 x 20, 3 pc.) Crampon pour montage du câble (1 pc.) Attache câble (1 pc.) Noyau EMC (1 pc.)
Pagina 19 All manuals and user guides at all-guides.com Installation de l’adaptateur 1 Démontez la face avant de l’unité intérieure et attachez le câble livré avec l’adaptateur à la prise CN-CNT sur le circuit imprimé. ∙ Mettez l’appareil hors tension quand vous installez cet adaptateur. ∙...
Pagina 20 All manuals and user guides at all-guides.com 3 Attachez l’adaptateur au mur, près de l’unité intérieure. Passez 4 Menez le câble CN-CNT par l’ouverture au fond de l’adaptateur et rattachez la face avant sur la face arrière. Câble CN‑CNT (Faites attention de ne pas coincer le câble) 5 Utilisez le crampon fourni pour attacher le câble CN-CNT au mur�...
Pagina 21 All manuals and user guides at all-guides.com Connexion réseau Vous pouvez établir une connexion Internet dans le mode Ethernet (avec fil) ou dans le mode sans fil (sans fil). 1 Mettez l’unité intérieure sous tension. ∙ Le LED marche/arrêt s’illumine. 2 La couleur du LED statut indique le mode de connexion.
Pagina 22 All manuals and user guides at all-guides.com Résolution de problèmes ■ Pas de connexion dans le mode sans fil LED connexion → Contrôlez l’intensité du signal sans fil. Touche de contrôle Contrôle de l’intensité du signal sans fil (appuyez la touche de contrôle) →Vous pouvez contrôler l’intensité...
Pagina 23 Prima di installare l’adattatore ��26 Indicazione delle parti ��27 Parti��28 Installazione dell’adattatore ��29 Connessione della rete ��31 Soluzione dei problemi ��32 Grazie per aver acquistato questo prodotto Panasonic. Leggere attentamente le istruzioni prima di utilizzare questo prodotto e conservare questo manuale per usi futuri.
Pagina 24 All manuals and user guides at all-guides.com Precauzioni di sicurezza • Leggere attentamente le seguenti “PRECAUZIONI DI SICUREZZA” prima di eseguire l’installazione. • I lavori elettrici devono essere condotti da un elettricista autorizzato. Accertarsi di utilizzare l’intensità e il circuito principale adatti al modello da installare. •...
Pagina 25 All manuals and user guides at all-guides.com ALLERTA ● Richiedere l’installazione solo al rivenditore o all’installatore. – In caso contrario, potrebbero generarsi shock elettrici o accensione. ● Disattivare l’alimentazione quando si installa l’adattatore. – In caso contrario, potrebbero generarsi scosse elettriche. ●...
Pagina 26 Prima di installare l’adattatore • L’Adattatore di rete (adattatore) è progettato specificamente come terminal per AQUAREA Smart Cloud di Panasonic. AQUAREA Smart Cloud di Panasonic non è accessibile da altri adattatori. • Non collegare l’adattatore a metalli, poiché le prestazioni wireless verranno influenzate negativamente.
Pagina 27 All manuals and user guides at all-guides.com Indicazione delle parti N. Elemento Descrizione LED di alimentazione Indica che l’adattatore è alimentato a corrente. LED di stato Indica lo stato dell’adattatore. Blu: Modalità wireless Verde: Modalità Ethernet Rosso: Anomalia Bianco: Timer LED di collegamento Indica lo stato di comunicazione dell’adattatore.
Pagina 28 All manuals and user guides at all-guides.com Parti Unità dell’adattatore (CZ‑TAW1) Cavo CN‑CNT (2 m) CD‑ROM (Istruzioni operative <Versione completa>, Software, Lista delle licenze) Vite per il montaggio (4 × 20 3 pz.) Fermacavo di montaggio (1 pz.) Fascetta serracavo (1 pz.) Filtro EMC (1 pc.)
Pagina 29 All manuals and user guides at all-guides.com Installazione dell’adattatore 1 Togliere il pannello frontale dell’unità interna, quindi collegare il cavo incluso con l’adattatore al connettore CN-CNT sulla scheda a circuito stampato� ∙ Disattivare l’alimentazione quando si installa l’adattatore. ∙ Fissare il filtro EMC al cavo. ∙...
Pagina 30 All manuals and user guides at all-guides.com 3 Nel muro prossimo all’unità interna, attaccare l’adattatore fissando le viti attraverso i fori del coperchio posteriore. Viti 4 Far passare il cavo CN-CNT attraverso il foro sul fondo dell’adattatore e reinserire i coperchi frontale e posteriore� Cavo CN‑CNT (Fare attenzione a non schiacciare il cavo)
Pagina 31 All manuals and user guides at all-guides.com Connessione della rete È possibile stabilire una connessione a Internet con la Modalità Ethernet (cablato) o con la Modalità wireless (senza fili). 1 Accendere l’alimentazione per l’unità interna. ∙ Il LED di alimentazione si illumina. 2 Il colore del LED di stato indica la modalità...
Pagina 32 All manuals and user guides at all-guides.com Soluzione dei problemi ■ Quando non è possibile connettersi in Modalità LED di wireless collegamento → Verificare la potenza del segnale wireless. Interruttore di verifica Come verificare la potenza del segnale wireless (premere l’Interruttore di verifica) →È...
Pagina 33 Instalación del adaptador ��39 Red de conexión ��41 Solución de problemas ��42 Muchas gracias por la adquisición de este producto Panasonic. Lea detenidamente estas instrucciones antes de utilizar este producto, y guarde este manual para poder consultarlo en el futuro.
Pagina 34 All manuals and user guides at all-guides.com Precauciones de seguridad • Lea las siguientes “PRECAUCIONES DE SEGURIDAD” antes de la instalación. • Deberá encargarse a un electricista autorizado que lleve a cabo toda la instalación eléctrica. Asegúrese de utilizar el amperaje y el circuito de la red correctos para el modelo que se instalará.
Pagina 35 All manuals and user guides at all-guides.com ADVERTENCIA ● Solicite la instalación sólo al lugar donde lo compró o a un instalador� – Si no lo hace así, pueden producirse descargas eléctricas o fuego. ● Apague la alimentación al instalar este adaptador� –...
Pagina 36 Antes de instalar el adaptador • El adaptador de red (adaptador) está diseñado específicamente como un terminal para la nube AQUAREA Smart Cloud de Panasonic. No puede accederse a la nube AQUAREA Smart Cloud de Panasonic con ningún otro adaptador.
Pagina 37 All manuals and user guides at all-guides.com Identificación de las partes N.° Elemento Descripción LED de alimentación Indica que se está suministrando alimentación eléctrica al adaptador. LED de estado Indica el estado del adaptador. Azul: Modo inalámbrico Verde: Modo de Ethernet Rojo: Anormalidad Blanco: Temporizador LED de enlace...
Pagina 38 All manuals and user guides at all-guides.com Partes Unidad del adaptador (CZ‑TAW1) Cable CN‑CNT (2 m) CD‑ROM (Manual de instrucciones <Versión completa>, Software, Lista de licencias) Tornillo para el montaje (4 × 20, 3 piezas) Abrazadera para el cable de montaje (1 pieza) Fijador de cables (1 pieza) Núcleo EMC (1 pc.)
Pagina 39 All manuals and user guides at all-guides.com Instalación del adaptador 1 Retire el panel frontal de la unidad interior, a continuación, conecte el cable, incluido con este adaptador, al conector CN-CNT en la placa de circuitos impresos. ∙ Apague la alimentación al instalar este adaptador. ∙...
Pagina 40 All manuals and user guides at all-guides.com 3 En la pared que haya cerca de la unidad interior, fije el adaptador enroscando los tornillos a través de los orificios de la cubierta posterior� Tornillos 4 Tire del cable CN-CNT a través del orificio de la parte inferior del adaptador y vuelva a colocar la cubierta frontal en la cubierta posterior�...
Pagina 41 All manuals and user guides at all-guides.com Red de conexión Se puede establecer una conexión con Internet, ya sea con el modo de Ethernet (por cable) o con el modo inalámbrico (inalámbrico). 1 Encienda la alimentación de la unidad interior� ∙...
Pagina 42 All manuals and user guides at all-guides.com Solución de problemas ■ Cuando no se puede conectar en el modo LED de enlace inalámbrico → Compruebe la intensidad de la señal Interruptor de inalámbrica. comprobación Cómo comprobar la intensidad de la señal inalámbrica (presione el interruptor de comprobación) →Podrá...
Pagina 43 Beschreibung der Bauteile ��47 Bauteile��48 Adapterinstallation ��49 Netzwerkverbindung herstellen ��51 Fehlerbehebung ��52 Wir danken Ihnen für den Kauf dieses Panasonic‑Produkts. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Produkt verwenden, und bewahren Sie dieses Handbuch für spätere Verwendung auf.
Pagina 44 All manuals and user guides at all-guides.com Sicherheitsvorkehrungen • Lesen Sie die folgende Beschreibung der „SICHERHEITSVORKEHRUNGEN“ vor der Installation aufmerksam durch. • Die elektrischen Komponenten müssen von einem qualifizierten Elektriker installiert werden. Achten Sie darauf, den richtigen Hauptstromkreis mit den passenden elektrischen Eigenschaften für das zu installierende Modell zu verwenden.
Pagina 45 All manuals and user guides at all-guides.com WARNUNG ● Installation nur bei der Verkaufsstelle oder einem Installateur anfordern� – Andernfalls können elektrische Schläge oder Brände die Folge sein. ● Vor der Installation dieses Adapters die Stromversorgung ausschalten� – Andernfalls können elektrische Schläge die Folge sein. ●...
Pagina 46 Wireless LAN Vor der Installation des Adapters • Der Netzwerk-Adapter (kurz: der Adapter) wurde als Spezialendgerät für die Panasonic AQUAREA Smart Cloud entwickelt. Auf die Panasonic AQUAREA Smart Cloud kann mit keinem anderen Adapter zugegriffen werden. • Befestigen Sie den Adapter nicht an Metall, weil die Funkübertragungsleistung dadurch negativ beeinträchtigt werden kann.
Pagina 47 All manuals and user guides at all-guides.com Beschreibung der Bauteile Nr. Element Beschreibung Betriebs‑LED Zeigt an, dass der Adapter mit Strom versorgt wird. Status‑LED Zeigt den Status des Adapters an. Blau: Drahtlosmodus Grün: Ethernetmodus Rot: Fehler Weiß: Timer Link‑LED Zeigt den Kommunikationsstatus des Adapters an. WPS‑Schalter Zum Einschalten des WPS.
Pagina 48 All manuals and user guides at all-guides.com Bauteile Adaptereinheit (CZ‑TAW1) CN‑CNT‑Kabel (2 m) CD‑ROM (Betriebsanleitung <Vollversion>, Software, Lizenzenliste) Montageschraube (4 × 20 3 St.) Montage‑Kabelklemme (1 St.) Kabelbinder (1 St.) EMV‑Kern (1 pc.)
Pagina 49 All manuals and user guides at all-guides.com Adapterinstallation 1 Die Frontblende des Innengeräts entfernen und dann das mit diesem Adapter mitgelieferte Kabel am CN-CNT-Anschluss auf der Platine anschließen. ∙ Vor der Installation dieses Adapters die Stromversorgung ausschalten. ∙ Bringen Sie den EMV‑Kern am Kabel an. ∙...
Pagina 50 All manuals and user guides at all-guides.com 3 Den Adapter mittels Eindrehen von Schauben durch die Löcher in der hinteren Abdeckung in der Nähe des Innengeräts an der Wand befestigen. Schrauben 4 Das CN-CNT-Kabel durch das Loch im Boden des Adapters ziehen und die Frontblende wieder an der hinteren Abdeckung befestigen.
Pagina 51 All manuals and user guides at all-guides.com Netzwerkverbindung herstellen Eine Verbindung zum Internet kann entweder im Ethernetmodus (über Kabel) oder im Drahtlosmodus (kabellos) hergestellt werden. 1 Die Stromversorgung einschalten, um das Innengerät mit Strom zu versorgen� ∙ Die Betriebs‑LED leuchtet. 2 Die Farbe der Status-LED zeigt den Verbindungsmodus an.
Pagina 52 All manuals and user guides at all-guides.com Fehlerbehebung ■ Wenn im Drahtlosmodus keine Verbindung Link‑LED hergestellt werden kann → Prüfen Sie die Stärke des WLAN‑Signals. Prüfschalter Wie die Stärke des WLAN‑Signals (durch Drücken des Prüfschalters) geprüft werden kann →Wie die Starke des WLAN‑Signals (durch Drucken des Prufschalters) gepruft werden kann <...
Pagina 53 Installatie van de adapter��59 Netwerkaansluiting��61 Verhelpen van storingen ��62 Onze vriendelijke dank voor het aanschaffen van dit Panasonic product. Lees deze aanwijzingen alstublieft goed door voordat u het apparaat in gebruik neemt en bewaar deze handleiding voor eventuele verdere naslag.
Pagina 54 All manuals and user guides at all-guides.com Voorzorgsmaatregelen • Lees de onderstaande “VOORZORGSMAATREGELEN” aandachtig door, alvorens het apparaat te installeren. • Het elektrische gedeelte van de installatie dient te worden uitgevoerd door een erkende elektriciteitsmonteur. Let er goed op dat u het juiste vermogen en het juiste hoofdcircuit voor het betreffende model gebruikt.
Pagina 55 All manuals and user guides at all-guides.com WAARSCHUWING ● Laat de installatie van het apparaat over aan vaklieden van de plaats van aankoop of aan een erkende installateur� – Als u dit niet doet kan dit gevaar voor een elektrische schok opleveren of tot ontbranding leiden.
Pagina 56 Alvorens de adapter te installeren • De Netwerkadapter (adapter) is specifiek ontworpen als terminal voor de AQUAREA Smart Cloud van Panasonic. Er kan geen contact gelegd worden met de AQUAREA Smart Cloud van Panasonic via een andere adapter. • Zorg dat de adapter niet in aanraking komt met metaal. Het draadloze contact kan hierdoor verstoord worden.
Pagina 57 All manuals and user guides at all-guides.com Identificatie van de onderdelen Nr. Onderdeel Omschrijving Aan/uit LED Geeft aan dat de adapter onder spanning staat. Status LED Geeft de status van de adapter aan. Blauw: Draadloze modus Groen: Ethernet modus Rood: Storing Wit: Timer Link LED Geeft de verbindingstatus van de adapter aan.
Pagina 58 All manuals and user guides at all-guides.com Onderdelen Adapter‑eenheid (CZ‑TAW1) CN‑CNT‑snoer (2 m) CD‑ROM (gebruiksaanwijzing <volledige versie>, software, lijst met licenties) Montageschroef (4 x 20 3 stuks) Snoerklem (1 x) Tiewrap (1 x) EMC‑kern (1 pc.)
Pagina 59 All manuals and user guides at all-guides.com Installatie van de adapter 1 Verwijder het voorpaneel van de eenheid voor binnenshuis en sluit het bij deze adapter bijgeleverde snoer aan op de CN-CNT- aansluiting van de printplaat� ∙ Koppel de stroomtoevoer af voordat u deze adapter installeert. ∙...
Pagina 60 All manuals and user guides at all-guides.com 3 Bevestig de adapter, vlakbij de eenheid voor binnenshuis, aan de muur met schroeven door de openingen in het achterpaneel van de adapter� Schroeven 4 Leid het CN-CNT-snoer door de opening aan de onderzijde van de adapter en sluit het voorpaneel weer aan op het achterpaneel.
Pagina 61 All manuals and user guides at all-guides.com Netwerkaansluiting U kunt een verbinding met het internet tot stand brengen via de Ethernet modus (met snoer) of via een Draadloze modus (draadloos). 1 Zet het apparaat voor binnenshuis aan� ∙ De aan/uit LED licht op. 2 De kleur van de status LED geeft aan welke verbinding wordt gebruikt�...
Pagina 62 All manuals and user guides at all-guides.com Verhelpen van storingen ■ Er is geen contact in de Draadloze modus Link LED → Controleer de sterkte van het draadloze signaal. Controleschakelaar Controleren van de sterkte van het draadloze signaal (druk de controleschakelaar in) →U kunt de sterkte van het draadloze signaal controleren via de link LED (knipperend of continu oplichtend).
Pagina 63 Før adapteren installeres ��66 Deleidentifikasjon ��67 Deler��68 Adapterinstallering ��69 Koble til nettverk ��71 Feilsøking ��72 Takk for at du kjøpte dette Panasonic‑produktet. Vennligst les denne anvisningen nøye før du bruker produktet, og ta vare på denne manualen for fremtidig bruk.
Pagina 64 All manuals and user guides at all-guides.com Sikkerhetstiltak • Les følgende “SIKKERHETSTILTAK” nøye før installasjon. • Elektrisk arbeid må utføres av en lisensiert elektriker. Pass på å bruke riktig nominell kapasitet og hovedstrømkrets for modellen som skal installeres. • Forsiktighetsreglene som er indikert her må følges fordi dette viktige innholdet er knyttet til sikkerhet.
Pagina 65 All manuals and user guides at all-guides.com ADVARSEL ● Be kun forhandleren eller en installatør om installasjon� – Å unnlate å gjøre det kan forårsake elektrisk støt eller antennelse. ● Slå av strømforsyningen under installasjon av denne adapteren. – Å unnlate å gjøre det kan forårsake elektrisk støt. ●...
Pagina 66 Før adapteren installeres • Nettverksadapter (adapteren) er spesielt designet som en terminal for Panasonic AQUAREA Smart Cloud. Det er ikke mulig å få tilgang til Panasonic AQUAREA Smart Cloud med noen annen adapter. • Ikke koble adapteren til metall fordi den trådløse ytelsen blir negativt påvirket.
Pagina 67 All manuals and user guides at all-guides.com Deleidentifikasjon Nr. Element Beskrivelse Strøm‑LED Viser at adapteren får strømtilførsel. Status‑LED Viser adapterens status. Blå: Trådløs-modus Grønn: Ethernet-modus Rød: Feil Hvit: Timer Lenke‑LED Viser adapterens kommunikasjonsstatus. WPS‑knapp Slår WPS PÅ. Registrer/Tilbakestill‑knapp Muliggjør brukerregistrering og tilbakestilling. Kontroll‑knapp Kontroller adapterens kommunikasjonsstatus.
Pagina 68 All manuals and user guides at all-guides.com Deler Adapterenhet (CZ‑TAW1) CN‑CNT‑kabel (2 m) CD‑ROM (Betjeningsanvisning <Full Versjon>, Programvare, Lisensliste) Skrue for montering (4 × 20 3 st.) Ledningsbøyle for montering (1 st.) Buntebånd (1 st.) EMC‑kjerne (1 pc.)
Pagina 69 All manuals and user guides at all-guides.com Adapterinstallering 1 Ta av innendørsenhetens frontpanel, deretter koble til kabelen som følger med denne adapteren til CN-CNT-koplingsstykket på det trykte kretskortet. ∙ Slå av strømforsyningen under installasjon av denne adapteren. ∙ Fest EMC‑kjernen på kabelen. ∙...
Pagina 70 All manuals and user guides at all-guides.com 3 På veggen ved siden av innendørsenheten, fest adapteren ved å skru inn skruene gjennom hullene i bakdekselet� Skruer 4 Dra CN-CNT-kabelen gjennom hullet i nedre del av adapteren or feste igjen frontdeksellet til bakdekselet� CN‑CNT‑kabel (Pass på...
Pagina 71 All manuals and user guides at all-guides.com Koble til nettverk Man kan koble til internettet enten ved Ethernet‑modus (kablet) eller ved trådløs‑ modus (trådløs). 1 Slå på strømmen for å tilføre strøm til innendørsenheten� ∙ Strøm‑LEDen lyser. 2 Fargen på Status-LEDen viser tilkoblingsmodus. Strøm‑LED Status‑LED Fargen på...
Pagina 72 All manuals and user guides at all-guides.com Feilsøking ■ Når du ikke kan tilkoble i trådløs‑modusen Lenke‑LED →Kontroller styrken på det trådløse signalet. Kontroll‑knapp Hvordan kontrollere styrken på det trådløse signalet (trykk på Kontroll‑knappen) →Du kan kontrollere styrken på det trådløse signalet ved å kontrollere om Lenke‑LEDen lyser eller blinker.
Pagina 73 Inden adapteren installeres ��76 Identifikation af delene ��77 Dele ��78 Adapterinstallation ��79 Tilslutningsnetværk ��81 Fejlfinding ��82 Tak for købet af dette Panasonic produkt. Læs venligst disse instruktioner omhyggeligt, inden dette produkt tages ibrug, og gem denne manual til fremtidig brug.
Pagina 74 All manuals and user guides at all-guides.com Sikkerhedsforanstaltninger • Læs omhyggeligt de følgende “SIKKERHEDSFORANSTALTNINGER”, inden installation udføres. • Elektrisk arbejde skal udføres af en autoriseret elektriker. Sørg for, at den korrekte mærkedata og det korrekte hovedkredsløb bruges for den model, som skal installeres. •...
Pagina 75 All manuals and user guides at all-guides.com ADVARSEL ● Få kun installation udført hos købsstedet eller en installatør� – Hvis dette ikke gøres, kan resultatet blive elektrisk stød eller antænding. ● Sluk for strømforsyningen, når denne adapter installeres. – Forsømmelse af dette kan medføre elektrisk stød. ●...
Pagina 76 LAN Inden adapteren installeres • Netværksadapteren (adapter) er lavet specielt som et stik for Panasonic AQUAREA Smart Cloud. Panasonic AQUAREA Smart Cloud kan ikke åbnes med nogen anden adapter. • Sæt ikke adapteren på metal, da trådløs anvendelse derved vil blive negativt påvirket.
Pagina 77 All manuals and user guides at all-guides.com Identifikation af delene Nr. Punkt Beskrivelse Power LED Angiver at adapteren strømforsynes. Status LED Angiver adapterens status. Blå: Trådløs funktion Grøn: Ethernet funktion Rød: Abnormalitet Hvid: Timer Link LED Angiver adapterens kommunikationsstatus. WPS‑knap Tænder for WPS (ON).
Pagina 78 All manuals and user guides at all-guides.com Dele Adapterenhed (CZ‑TAW1) CN‑CNT‑kabel (2 m) CD‑ROM (Betjeningsvejledning <Fuld Version>, Software, Licens‑ liste) Skrue til montering (4 × 20 3 stk.) Monteringsklemme til ledning (1 stk.) Kabelbånd (1 stk.) EMC‑kerne (1 pc.)
Pagina 79 All manuals and user guides at all-guides.com Adapterinstallation 1 Fjern indendørs enhedens forplade, og slut derefter det kabel, der følger med denne adapter, til CN-CNT-stikket på printpladen. ∙ Sluk for strømforsyningen, når denne adapter installeres. ∙ Forbind EMC‑kernen til kablet. ∙...
Pagina 80 All manuals and user guides at all-guides.com 3 Monter adapteren på væggen nær indendørs enheden ved at skrue skruerne gennem hullerne i bagdækslet� Skruer 4 Træk CN-CNT-kablet gennem hullet i undersiden af adapteren og monter forpladen igen på bagdækslet� CN‑CNT‑kabel (Vær påpasselig med ikke at klemme kablet) 5 Brug den medfølgende ledningsklemme til at fastgøre CN-CNT-...
Pagina 81 All manuals and user guides at all-guides.com Tilslutningsnetværk Det er muligt at etablere en forbindelse med internettet med enten Ethernet‑ funktionen (tråd) eller den trådløse funktion (wireless). 1 Tænd for strømforsyningen til indendørs enheden. ∙ Power LED’en lyser. 2 Farven på Status LED’en angiver tilslutningsfunktionen� Power LED Status LED Farven på...
Pagina 82 All manuals and user guides at all-guides.com Fejlfinding ■ Hvis det ikke er muligt at tilslutte i trådløs funktion Link LED →Kontroller styrken af det trådløse signal. Kontrolknap Hvordan man kontrollerer styrken af det trådløse signal (tryk på kontrolknappen) →Det er muligt at kontrollere styrken af det trådløse signal ved at kontrollere, om Link LED’en lyser eller blinker.
Pagina 83 Innan adaptern installeras ��86 Beskrivning av delar ��87 Delar��88 Installation av adaptern ��89 Nätverksanslutning ��91 Felsökning ��92 Tack för att du köpt denna produkt från Panasonic. Läs igenom dessa anvisningar noga innan produkten tas i bruk och spara bruksanvisningen för framtida behov.
Pagina 84 All manuals and user guides at all-guides.com Säkerhetsföreskrifter • Läs noga igenom följande ”SÄKERHETSFÖRESKRIFTER” före installation. • Elarbeten får endast utföras av en behörig elektriker. Se till att använda rätt märkdata och huvudkrets för den modell som ska installeras. • De försiktighetsåtgärder som nämns måste iakttas, eftersom de innehåller viktiga upplysningar rörande säkerhet.
Pagina 85 All manuals and user guides at all-guides.com VARNING! ● Begär installation endast av återförsäljaren eller en installatör. – Om det inte görs kan elstötar eller antändning uppstå. ● Stäng av strömmen när adaptern ska installeras. – Om det inte görs kan elstötar uppstå. ●...
Pagina 86 Innan adaptern installeras • Nätverksadapter (adaptern) är speciellt konstruerad som terminal för Panasonic AQUAREA Smart Cloud. Panasonic AQUAREA Smart Cloud kan inte kommas åt med någon annan adapter. • Fäst inte adaptern i metall, eftersom det gör att den trådlösa prestandan försämras.
Pagina 87 All manuals and user guides at all-guides.com Beskrivning av delar Nr Del Beskrivning Strömindikator Anger att ström tillförs till adaptern. Statusindikator Anger adapterns aktuella tillstånd. Blå: trådlöst läge Grön: Ethernet-läge Röd: onormalt tillstånd Vit: timer Länkindikator Anger adapterns kommunikationstillstånd. WPS‑knapp Kopplar in WPS‑läge.
Pagina 88 All manuals and user guides at all-guides.com Delar Adapter (CZ‑TAW1) CN‑CNT‑kabel (2 m) CD‑ROM‑skiva (bruksanvisning <fullständig version>, programvara, licenslista) Monteringsskruvar (4 × 20, 3 st.) Kabelklämma (1 st.) Buntband (1 st.) EMC‑kärna (1 pc.)
Pagina 89 All manuals and user guides at all-guides.com Installation av adaptern 1 Ta loss frontpanelen på inomhusenheten och anslut sedan kabeln som medföljer adaptern till CN-CNT-kopplingen på det tryckta kretskortet. ∙ Stäng av strömmen när adaptern ska installeras. ∙ Fäst EMC‑kärnan till kabeln. ∙...
Pagina 90 All manuals and user guides at all-guides.com 3 Montera adaptern på väggen i närheten av inomhusenheten genom att skruva fast den med skruvar genom hålen på baksidan� Skruvar 4 Dra CN-CNT-kabeln genom hålet i botten på adaptern och sätt fast fronthöljet på baksidan igen. CN‑CNT‑kabel (Se till att inte klämma kabeln)
Pagina 91 All manuals and user guides at all-guides.com Nätverksanslutning En anslutning till internet kan upprättas i antingen Ethernet‑läge (trådbundet) eller trådlöst läge (trådlöst). 1 Slå på strömmen till inomhusenheten. ∙ Strömindikatorn tänds. 2 Färgen på statusindikatorn anger aktuellt anslutningsläge. Strömindikator Statusindikator Färgen på...
Pagina 92 All manuals and user guides at all-guides.com Felsökning ■ När anslutning i trådlöst läge misslyckas Länkindikator →Kontrollera den tradlosa signalstyrkan. Kontrollknapp Hur den trådlösa signalstyrkan kontrolleras (tryck på kontrollknappen) →Den tradlosa signalstyrkan kan kontrolleras genom att se huruvida lankindikatorn lyser eller blinkar. <...
Pagina 93 Järjestelmän yleiskuva ��96 Ennen sovittimen asennusta ��96 Osien tunnistus ��97 Osat��98 Sovittimen asentaminen ��99 Liitäntäverkko ��101 Vianetsintä ��102 Kiitos, että olet valinnut tämän Panasonic‑tuotteen. Ole hyvä ja lue nämä ohjeet huolellisesti ennen tuotteen käyttöä ja laita ohjekirjanen talteen tulevaa käyttöä varten.
Pagina 94 All manuals and user guides at all-guides.com Turvaohjeet • Lue seuraavat ”TURVAOHJEET” huolellisesti ennen asennusta. • Sähköasennustyöt täytyy teettää ammattilaisella. Käytä oikeaa sähkötehoa ja ‑verkkoa asennettavaan malliin. • Tähän merkittyjä varotoimia täytyy noudattaa, koska ne sisältävät tärkeää turvallisuuteen liittyvää tietoa. Kunkin käytetyn ilmaisun merkitys on alla. Ohjeen huomiotta jättäminen aiheuttaa vahinkoa tai vauriota, jonka vakavuus on luokiteltu seuraavissa ohjeissa.
Pagina 95 All manuals and user guides at all-guides.com VAROITUS ● Anna asennustyö myyjän tai virallisen asentajan tehtäväksi. – Jollet tee niin, saattaa aiheutua sähköisku tai tulipalo. ● Sammuta virtalähde sovitinta asennettaessa. – Muutoin seurauksena voi olla sähköisku. ● Käytä sovittimen asennukseen vain määrättyjä osia ja suorita asennustyö...
Pagina 96 Wireless (johdoton) LAN Ennen sovittimen asennusta • Verkkosovitin (sovitin) on suunniteltu nimenomaan Panasonic AQUAREA Smart Cloudin liittimeksi. Panasonic AQUAREA Smart Cloudia ei voi käyttää minkään muun sovittimen kanssa. • Älä kiinnitä sovitinta metalliin, koska se vaikuttaa negatiivisesti johdottomaan toimintaan. Jos ei ole muuta vaihtoehtoa, käytä johdollista liitäntää.
Pagina 97 All manuals and user guides at all-guides.com Osien tunnistus Nro Kohta Selitys Power LED Ilmoittaa, että sovitin saa sähköä. Status LED Ilmoittaa sovittimen tilan. Sininen: Wireless-tila Vihreä: Ethernet-tila Punainen: Epänormaalisuus Valkoinen: Ajastin Link LED Ilmoittaa sovittimen tiedonvälitystilan. WPS‑kytkin Kytkee WPS:n ON (päälle) -tilaan. Rekisteri/nollauskytkin Mahdollistaa käyttäjän rekisteröinnin ja nollauksen.
Pagina 98 All manuals and user guides at all-guides.com Osat Sovitinyksikkö (CZ‑TAW1) CN‑CNT‑johto (2 m) CD‑ROM (käyttöohjeet <koko versio>, ohjelmisto, lisenssiluettelo) Ruuvi asennusta varten (4 x 20 3 kpl) Asennusjohdon kiinnike (1 kpl) Johtoankkuri (1 kpl) EMC‑ydin (1 pc.)
Pagina 99 All manuals and user guides at all-guides.com Sovittimen asentaminen 1 Irrota sisäyksikön etuseinä ja liitä sitten tähän sovittimeen kuuluva johto piirilevyn CN-CNT-liittimeen. ∙ Sammuta virtalähde sovitinta asennettaessa. ∙ Kiinnitä EMC‑ydin johtoon. ∙ Vedä johtoa sisäyksiköstä ulos, jotta ei ole puristusta. ∙...
Pagina 100 All manuals and user guides at all-guides.com 3 Kiinnitä sovitin sisäyksikön lähellä olevalla seinällä ruuvaamalla ruuvit takakannen reikien läpi. Ruuvit 4 Vedä CN-CNT-johto sovittimen pohjan reiän läpi ja kiinnitä etukansi uudelleen takakanteen� CN‑CNT‑johto (Varo puristamasta johtoa) 5 Käytä mukana tulevaa johtokiinnikettä CN-CNT-johdon kiinnittämiseen seinään.
Pagina 101 All manuals and user guides at all-guides.com Liitäntäverkko Voit tehdä liitännän internetiin joko Ethernet‑tilalla (johdollinen) tai Wireless‑tilalla (johdoton). 1 Kytke sähkönsyöttö sisäyksikköön päälle. ∙ Power LED palaa. 2 Status LEDin väri ilmoittaa liitäntätilan. Power LED Status LED Status LEDin väri vaihtuu aina, kun tarkistuskytkintä pidetään painettuna 10 sekunnin ajan.
Pagina 102 All manuals and user guides at all-guides.com Vianetsintä ■ Kun et voi tehdä liitäntää Wireless‑tilassa Link LED →Tarkista johdottoman signaalin voimakkuus. Tarkistuskytkin Johdottoman signaalin voimakkuuden tarkistaminen (paina tarkistuskytkintä) →Voit tarkistaa johdottoman signaalin voimakkuuden katsomalla, palaako vai vilkkuuko Link LED. < Johdoton signaali>...
Pagina 103 Identifikace dílů ��107 Díly ��108 Montáž adaptéru ��109 Připojení k síti �� 111 Odstraňování potíží ��112 Děkujeme vám za nákup tohoto výrobku společnosti Panasonic. Než začnete výrobek používat, přečtěte si prosím pozorně tyto pokyny a uložte si tento návod pro budoucí použití.
Pagina 104 All manuals and user guides at all-guides.com Bezpečnostní upozornění • Před montáží výrobku si pečlivě přečtěte následující „BEZPEČNOSTNÍ UPOZORNĚNÍ“. • Elektroinstalační práce musí provádět profesionální elektrikář. Ujistěte se, že používáte správný jmenovitý výkon a hlavní okruh pro osazovaný model. • Upozornění vypsaná v této kapitole je třeba dodržovat, neboť jejich důležitý obsah se týká...
Pagina 105 All manuals and user guides at all-guides.com VAROVÁNÍ ● O montáž požádejte jedině prodejce nebo příslušného montéra. – V opačném případě může dojít k úrazu elektrickým proudem nebo vznícení. ● Před montáží tohoto adaptéru vypněte napájení. – V opačném případě může dojít k úrazu elektrickým proudem. ●...
Pagina 106 Před montáží adaptéru • Síťový adaptér (adaptér) je speciálně navržen jako koncové zařízení pro AQUAREA Smart Cloud od společnosti Panasonic. K AQUAREA Smart Cloud od společnosti Panasonic nelze přistupovat prostřednictvím jiného adaptéru. • Neupevňujte adaptér ke kovovým předmětům, neboť tím by byl nepříznivě...
Pagina 107 All manuals and user guides at all-guides.com Identifikace dílů Č. Díl Popis Dioda napájení Signalizuje, že je adaptér napájen. Stavová dioda Signalizuje stav adaptéru. Modrá: bezdrátový režim Zelená: ethernetový režim Červená: mimořádný stav Bílá: časovač Dioda připojení Signalizuje stav komunikace adaptéru. Spínač...
Pagina 108 All manuals and user guides at all-guides.com Díly Jednotka adaptéru (CZ‑TAW1) CN‑CNT kabel (2 m) CD-ROM (Návod k použití <plná verze>, software, seznam licencí) Montážní šroub (4 × 20 3 ks) Upínací kabelová svorka (1 ks) Stahovací spona (1 ks) Jádro EMC (1 pc.)
Pagina 109 All manuals and user guides at all-guides.com Montáž adaptéru 1 Sejměte přední panel vnitřní jednotky a poté zapojte kabel dodaný spolu s tímto adaptérem do CN-CNT konektoru na desce s plošnými spoji. ∙ Před montáží tohoto adaptéru vypněte napájení. ∙ Připojte jádro EMC ke kabelu. ∙...
Pagina 110 All manuals and user guides at all-guides.com 3 Adaptér osaďte na stěnu blízko vnitřní jednotky zašroubováním šroubů skrze otvory v zadním krytu. Šrouby 4 Vytáhněte CN-CNT kabel otvorem ve spodní straně adaptéru a znovu nasaďte přední kryt na zadní kryt. CN‑CNT kabel (dávejte pozor, abyste kabel neskřípli)
Pagina 111 All manuals and user guides at all-guides.com Připojení k síti Můžete navázat připojení k internetu buď v ethernetovém režimu (kabelovém) nebo v bezdrátovém režimu (bezdrátovém). 1 Zapněte napájení vnitřní jednotky. ∙ Dioda napájení se rozsvítí. 2 Barva stavové diody označuje režim připojení. Dioda napájení...
Pagina 112 All manuals and user guides at all-guides.com Odstraňování potíží ■ Jestliže se nemůžete v bezdrátovém režimu Dioda připojení připojit →Zkontrolujte sílu bezdrátového signálu. Kontrolní spínač Jak zkontrolovat sílu bezdrátového signálu (stiskněte kontrolní spínač) →Sílu bezdrátového signálu lze zjistit z toho, zda dioda připojení svítí nebo bliká. <...
Pagina 113 Identyfikacja części ��117 Części ��118 Instalacja adaptera ��119 Ustanawianie połączenia z siecią ��121 Wykrywanie i usuwanie usterek ��122 Dziękujemy za zakup produktu firmy Panasonic. Przed użyciem produktu należy dokładnie przeczytać niniejszą instrukcję, a następnie zachować ją do wykorzystania w przyszłości.
Pagina 114 All manuals and user guides at all-guides.com Środki ostrożności • Przed instalacją należy dokładnie przeczytać poniższe „ŚRODKI OSTROŻNOŚCI”. • Prace elektryczne winne być wykonane przez wykwalifikowanego elektryka. Sprawdzić, czy dane znamionowe i obwód główny są dopasowane do instalowanego modelu. • Należy stosować się do pozycji zatytułowanych „ostrzeżenie” i „uwaga”, gdyż zawierają...
Pagina 115 All manuals and user guides at all-guides.com OSTRZEŻENIE ● Zlecić instalację wyłącznie punktowi zakupu lub instalatorowi. – W przeciwnym razie może dojść do porażenia prądem lub zapłonu. ● Przed instalacją adaptera należy wyłączyć zasilanie. – W przeciwnym razie może dojść do porażenia prądem. ●...
Pagina 116 Przed instalacją adaptera • Adapter sieciowy (adapter) został specjalnie zaprojektowany jako terminal do AQUAREA Smart Cloud firmy Panasonic. Dostęp do AQUAREA Smart Cloud firmy Panasonic przy użyciu jakiegokolwiek innego adaptera nie jest możliwy. • Adaptera nie należy przymocowywać do elementów metalowych, gdyż wywrą...
Pagina 117 All manuals and user guides at all-guides.com Identyfikacja części Nr Pozycja Opis Dioda LED zasilania Wskazuje, że adapter jest zasilany prądem. Dioda LED stanu Informuje o stanie adaptera. Kolor niebieski: Tryb bezprzewodowy Kolor zielony: Tryb Ethernet Kolor czerwony: Stan anormalny Kolor biały: Regulator czasowy Dioda LED połączenia Informuje o stanie komunikacji adaptera.
Pagina 118 All manuals and user guides at all-guides.com Części Jednostka adaptera (CZ‑TAW1) Kabel CN‑CNT (2 m) Płyta CD-ROM (instrukcja obsługi <wersja pełna>, oprogramowanie, lista licencyjna) Śruba montażowa (4 × 20, 3 szt.) Zacisk montażowy przewodów (1 szt.) Wiązanie przewodów (1 szt.) Rdzeń...
Pagina 119 All manuals and user guides at all-guides.com Instalacja adaptera 1 Zdjąć przedni panel jednostki wewnętrznej, a następnie podłączyć kabel dołączony do adaptera do złącza CN-CNT na płytce drukowanej. ∙ Przed instalacją adaptera należy wyłączyć zasilanie. ∙ Podłączyć rdzeń EMC do kabla. ∙...
Pagina 120 All manuals and user guides at all-guides.com 3 Przymocować adapter na ścianie przy jednostce wewnętrznej; w tym celu wkręcić śruby przez otwory w pokrywie tylnej. Śruby 4 Przeciągnąć kabel CN-CNT przez otwór u dołu adaptera i przymocować pokrywę przednią do pokrywy tylnej. Kabel CN‑CNT (Uważać, aby nie przygnieść...
Pagina 121 All manuals and user guides at all-guides.com Ustanawianie połączenia z siecią Połączenie z internetem można ustanowić w trybie Ethernet (przewodowym) lub bezprzewodowym (bezprzewodowy). 1 Włączyć zasilanie jednostki wewnętrznej. ∙ Zapali się dioda LED zasilania. 2 Kolor diody LED stanu informuje o trybie połączenia. Dioda LED zasilania Dioda LED stanu Kolor diody LED stanu zmienia się...
Pagina 122 All manuals and user guides at all-guides.com Wykrywanie i usuwanie usterek ■ Gdy nie można nawiązać połączenia w trybie Dioda LED bezprzewodowym połączenia →Sprawdzić siłę sygnału bezprzewodowego. Przełącznik sprawdzania Jak sprawdzić siłę sygnału bezprzewodowego (nacisnąć przełącznik sprawdzania) →Siłę sygnału bezprzewodowego można sprawdzić poprzez ustalenie, czy dioda LED połączenia jest zapalona, czy też...
Pagina 123 Adaptörü Kurmadan Önce ��126 Parçaların Tanımı ��127 Parçalar ��128 Adaptör Kurulumu ��129 Ağa Bağlanma��131 Sorun Giderme��132 Bu Panasonic ürününü satın aldığınız için sizlere teşekkür ederiz. Bu ürünü kullanmadan önce bu talimatları lütfen dikkatli bir şekilde okuyun ve ileride kullanmak üzere bu kılavuzu saklayın.
Pagina 124 All manuals and user guides at all-guides.com Güvenlik Önlemleri • Kurulumdan önce aşağıdaki “GÜVENLİK ÖNLEMLERİ” bölümünü dikkatlice okuyun. • Elektrik işleri yetkili bir elektrikçi tarafından yapılmalıdır. Kurulacak model için doğru derecelendirme ve ana devre kullandığınızdan emin olun. • Burada belirtilen uyarı öğelerine uyulmalıdır çünkü bu önemli içerikler güvenlikle alakalıdır.
Pagina 125 All manuals and user guides at all-guides.com UYARI ● Sadece satın aldığınız yerden veya kurulum yapan kişiden kurulum talep edin. – Bunun yapılmaması, elektrik çarpmasına veya tutuşmaya yol açabilir. ● Bu adaptörü takarken güç beslemesini kapatın. – Bunun yapılmaması, elektrik çarpmasına yol açabilir. ●...
Pagina 126 Kablosuz LAN Adaptörü Kurmadan Önce • Ağ adaptörü (adaptör) özellikle Panasonic AQUAREA Smart Cloud için bir terminal olarak tasarlanmıştır. Panasonic AQUAREA Smart Cloud’a herhangi bir başka adaptörle erişilemez. • Kablosuz performansı olumsuz yönde etkileneceği için adaptörü metale takmayın. Herhangi bir alternatifiniz yoksa kablolu bağlantıyı kullanın.
Pagina 127 All manuals and user guides at all-guides.com Parçaların Tanımı No. Öğe Tanım Güç LED Lambası Adaptöre güç beslendiğini gösterir. Durum LED Lambası Adaptörün durumunu gösterir. Mavi: Kablosuz mod Yeşil: Ethernet modu Kırmızı: Anormallik Beyaz: Zamanlayıcı Bağlantı LED Lambası Adaptörün iletişim durumunu gösterir. WPS düğmesi WPS’i açar.
Pagina 128 All manuals and user guides at all-guides.com Parçalar Adaptör ünitesi (CZ‑TAW1) CN‑CNT kablosu (2 m) CD-ROM (Kullanım Talimatları <Tam Sürüm>, Yazılım, Lisans Listesi) Montaj için vida (4 × 20 3 parça) Montaj kablosu kelepçesi (1 parça) Kablo bağı (1 parça) EMC çekirdek (1 pc.)
Pagina 129 All manuals and user guides at all-guides.com Adaptör Kurulumu 1 İç mekan ünitesinin ön panelini çıkartın, sonrasında bu adaptörle birlikte verilen kabloyu baskılı devre kartı üzerindeki CN-CNT konektörüne bağlayın. ∙ Bu adaptörü takarken güç beslemesini kapatın. ∙ EMC çekirdeği kabloya takın. ∙...
Pagina 130 All manuals and user guides at all-guides.com 3 İç mekan ünitesinin yanındaki duvar üzerinde, arka kapak üzerindeki deliklerden vidaları vidalayarak adaptörü takın. Vidalar 4 Adaptörün altındaki delikten CN-CNT kablosunu çekin ve ön kapağı arka kapağa yeniden takın. CN‑CNT kablosu (Kabloyu sıkıştırmamaya dikkat edin) 5 CN-CNT kablosunu duvara sabitlemek için birlikte verilen kablo kelepçesini kullanın.
Pagina 131 All manuals and user guides at all-guides.com Ağa Bağlanma Ethernet modu (kablolu) veya Kablosuz mod (kablosuz) ile internet bağlantısı kurabilirsiniz. 1 İç üniteye giden güç beslemesini açın. ∙ Güç LED lambası yanar. 2 Durum LED lambasının rengi bağlantı modunu gösterir. Güç...
Pagina 132 All manuals and user guides at all-guides.com Sorun Giderme ■ Kablosuz modda bağlanamadığınızda Bağlantı LED →Kablosuz sinyal gücünü kontrol edin. Lambası Kontrol düğmesi Kablosuz sinyal gücünün kontrol edilmesi (Kontrol düğmesine basın) →Bağlantı LED lambasının yanmasına veya yanıp sönmesine bakarak kablosuz sinyal gücünü kontrol edebilirsiniz. <...
Pagina 133 Εξαρτήματα ��138 Εγκατάσταση Προσαρμογέα ��139 Σύνδεση Δικτύου ��141 Αντιμετώπιση προβλημάτων ��142 Σας ευχαριστούμε για την αγορά αυτού του προϊόντος Panasonic. Παρακαλούμε διαβάστε προσεκτικά αυτές τις οδηγίες πριν από τη χρήση αυτού του προϊόντος και φυλάξτε αυτό το εγχειρίδιο για μελλοντική χρήση.
Pagina 134 All manuals and user guides at all-guides.com Προφυλάξεις Ασφαλείας • Διαβάστε προσεκτικά την ακόλουθη ενότητα «ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ» πριν από την εγκατάσταση. • Οι ηλεκτρολογικές εργασίες πρέπει να πραγματοποιηθούν από έναν εξουσιοδοτημένο ηλεκτρολόγο. Βεβαιωθείτε ότι χρησιμοποιείτε τη σωστή ονομαστική ισχύ και το κύριο κύκλωμα για το μοντέλο που θα εγκατασταθεί. •...
Pagina 135 All manuals and user guides at all-guides.com ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Αιτηθείτε εγκατάσταση μόνο από τον τόπο αγοράς ή κάποιον εγκαταστάτη. – Αν δεν το κάνετε αυτό, ενδέχεται να προκληθεί ηλεκτροπληξία ή ανάφλεξη. ● Απενεργοποιήστε την παροχή ρεύματος κατά την εγκατάσταση του παρόντος...
Pagina 136 Πριν την Εγκατάσταση του Προσαρμογέα • Ο Προσαρμογέας δικτύου (προσαρμογέας) έχει σχεδιαστεί ειδικά ως τερματικό για το Panasonic AQUAREA Smart Cloud. Το Panasonic AQUAREA Smart Cloud δεν είναι προσβάσιμο με κανέναν άλλον προσαρμογέα. • Μην συνδέετε τον προσαρμογέα σε μέταλλο, καθώς η ασύρματη απόδοση θα...
Pagina 137 All manuals and user guides at all-guides.com Αναγνώριση Εξαρτημάτων Αρ. Είδος Περιγραφή Ισχύς LED Υποδεικνύει ότι ο προσαρμογέας τροφοδοτείται με ρεύμα. Κατάσταση LED Υποδεικνύει την κατάσταση του προσαρμογέα. Μπλε: Ασύρματη λειτουργία Πράσινο: Λειτουργία Ethernet Κόκκινο: Ανωμαλία Λευκό: Χρονοδιακόπτης Σύνδεσμος LED Υποδεικνύει...
Pagina 138 All manuals and user guides at all-guides.com Εξαρτήματα Μονάδα προσαρμογέα (CZ‑TAW1) Καλώδιο CN-CNT (2 m) CD-ROM (Οδηγίες Λειτουργίας <Πλήρης Έκδοση>, Λογισμικό, Λίστα Αδειοδότησης) Βίδα για την τοποθέτηση (4 × 20 3 κομμ.) Τοποθέτηση καλωδίου σφιγκτήρα (1 κομμ.) Συνδετήρας καλωδίου (1 κομμ.) Πυρήνας...
Pagina 139 All manuals and user guides at all-guides.com Εγκατάσταση Προσαρμογέα 1 Αφαιρέστε το μπροστινό κάλυμμα από την εσωτερική μονάδα, στη συνέχεια συνδέστε το καλώδιο που συμπεριλαμβάνεται με αυτόν τον προσαρμογέα στην υποδοχής σύνδεσης CN-CNT στην πλακέτα του τυπωμένου κυκλώματος. ∙ Απενεργοποιήστε την παροχή ρεύματος κατά την εγκατάσταση του παρόντος προσαρμογέα.
Pagina 140 All manuals and user guides at all-guides.com 3 Στον τοίχο κοντά στην εσωτερική μονάδα, συνδέστε τον προσαρμογέα βιδώνοντας τις βίδες μέσω των οπών στο πίσω κάλυμμα. Βίδες 4 Τραβήξτε το καλώδιο CN-CNT μέσα από την τρύπα στο κάτω μέρος του προσαρμογέα και συνδέστε ξανά το μπροστινό κάλυμμα...
Pagina 141 All manuals and user guides at all-guides.com Σύνδεση Δικτύου Μπορείτε να εγκαταστήσετε μία σύνδεση με το διαδίκτυο είτε με τη λειτουργία Ethernet (ενσύρματο) ή την Ασύρματη λειτουργία (ασύρματη). 1 Ενεργοποιήστε την παροχή ρεύματος στην εσωτερική μονάδα. ∙ Ανάβει η λυχνία Ισχύς LED. 2 Το...
Pagina 142 All manuals and user guides at all-guides.com Αντιμετώπιση προβλημάτων ■ Όταν δεν μπορείτε να συνδεθείτε στην Σύνδεσμος LED Ασύρματη λειτουργία → Ελέγξτε την ισχύ του ασύρματου σήματος. Διακόπτης Ελέγχου Πώς να ελέγξετε την ισχύ του ασύρματου σήματος (πατήστε το διακόπτη Ελέγχου) →Μπορείτε...
Pagina 143 All manuals and user guides at all-guides.com...
Pagina 144 All manuals and user guides at all-guides.com Manufactured by: Panasonic Corporation 1006 Kadoma, Kadoma City, Osaka, Japan Importer for Europe: Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany Panasonic Corporation http://www.panasonic.com © Panasonic Corporation 2016 CZ‑TAW1‑IM‑1...
