1D_IM_4PW56101-1.book Page 4 Thursday, August 27, 2009 10:44 AM
Para aplicaciones de sólo calefacción, la conexión del cable
a C no se instala.
Utilice el tamaño de cable 0,75~1,50 mm

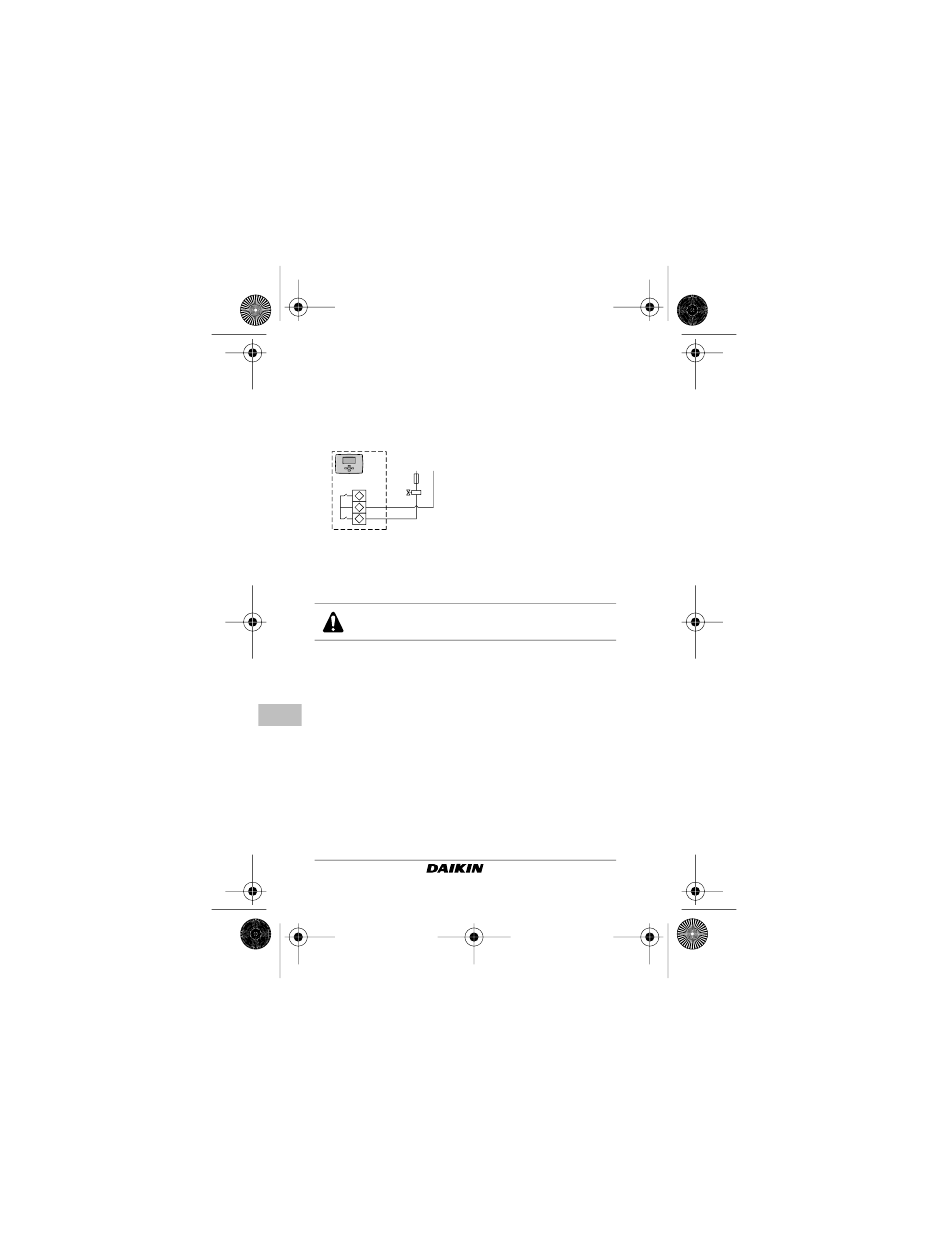

7b Cuando se conecta a la válvula motorizada, instale el
cableado de la válvula motorizada y del termostato tal y
como se muestra a continuación (para equipos de sólo
calefacción).
Alimentación eléctrica
X1M
C
com
H
Los relés de salida (H y C) son contactos libres de tensión.
Consulte el apartado "Características técnicas" en la
página 11 para una carga máxima.
8
Fije el termostato mediante los tornillos suministrados.
Tenga cuidado de no pellizcar ningún cable durante
la fijación.
9
Coloque la protección transparente del cable en su lugar y
fíjela mediante el tornillo.
10 Cierre la tapa del termostato.
11 Extraiga la película protectora de la pantalla LCD.
Manual de instalación
4
2
/AWG18~16.
EKRTWA
Termostato de la habitación
4PW56101-1
