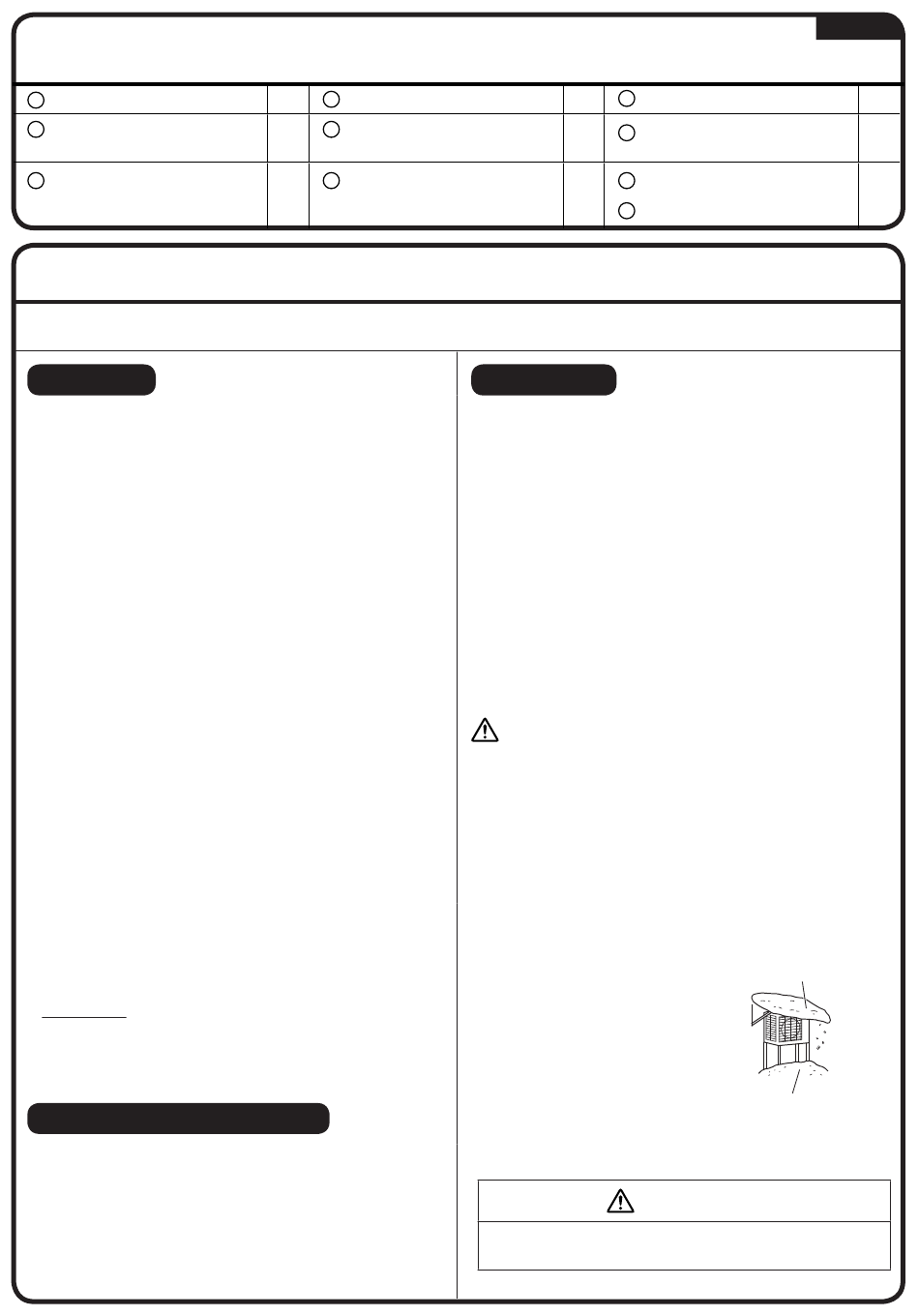

Daikin FTXC20DV1B Installatiehandleiding pagina 4
Montageplaat
Montageplaat
A
A
Draadloze afstandsbediening
Draadloze afstandsbediening
D
D
Afvoeraansluiting
Afvoeraansluiting
G
G
HET KIEZEN VAN EEN INSTALLATIEPLEK
HET KIEZEN VAN EEN INSTALLATIEPLEK
• Verkrijg goedkeuring van de gebruiker voor het kiezen van de installatieplek.
• Verkrijg goedkeuring van de gebruiker voor het kiezen van de installatieplek.
Binnenunit
Binnenunit
De binnenunit moet op een plek worden geïnstalleerd waar:
De binnenunit moet op een plek worden geïnstalleerd waar:
• Er is voldaan aan de beperkingen voor installatie die zijn
• Er is voldaan aan de beperkingen voor installatie die zijn
opgegeven in de installatietekening van de binnenunit.
opgegeven in de installatietekening van de binnenunit.
• Zowel de luchtinlaat als -uitlaat hebben vrij baan.
• Zowel de luchtinlaat als -uitlaat hebben vrij baan.
• De unit bevindt zich niet in direct zonlicht.
• De unit bevindt zich niet in direct zonlicht.
• De unit niet in de buurt is van bronnen van warmte of stoom.
• De unit niet in de buurt is van bronnen van warmte of stoom.
• Er geen bron van machine-oliedamp in de buurt is (dit kan de
• Er geen bron van machine-oliedamp in de buurt is (dit kan de
levensduur van de unit verkorten).
levensduur van de unit verkorten).
• Koel lucht wordt gecirculeerd door de ruimte.
• Koel lucht wordt gecirculeerd door de ruimte.
• De unit zich niet in de buurt bevindt van fluorescerende lampen
• De unit zich niet in de buurt bevindt van fluorescerende lampen
met elektrische ontsteking (type omvormer of snelstart). Deze
met elektrische ontsteking (type omvormer of snelstart). Deze
kunnen het bereik van de afstandsbediening verkorten.
kunnen het bereik van de afstandsbediening verkorten.
• De unit ten minste op 1 meter afstand is van een televisie of radio
• De unit ten minste op 1 meter afstand is van een televisie of radio
(unit kan storing veroorzaken in beeld of geluid).
(unit kan storing veroorzaken in beeld of geluid).
• Installeer op de aanbevolen hoogte (meer dan 1,8m).
• Installeer op de aanbevolen hoogte (meer dan 1,8m).
• Installeer de units niet in of dichtbij en doorgang.
• Installeer de units niet in of dichtbij en doorgang.
• Bedien geen verwarmingsapparatuur te dicht in de buurt van de
• Bedien geen verwarmingsapparatuur te dicht in de buurt van de
airconditioner uit of in ruimtes waar minerale olie, oliedamp of
airconditioner uit of in ruimtes waar minerale olie, oliedamp of
oliestoom bestaat, dit kan ervoor zorgen dat kunststof onderdelen
oliestoom bestaat, dit kan ervoor zorgen dat kunststof onderdelen
smelten of vervormen vanwege buitensporig hitte of een
smelten of vervormen vanwege buitensporig hitte of een
chemische reactie.
chemische reactie.
• Wanneer de unit wordt gebruikt in de keuken, zorg er dan voor dat
• Wanneer de unit wordt gebruikt in de keuken, zorg er dan voor dat
er geen bloem in de unit wordt gezogen.
er geen bloem in de unit wordt gezogen.
• Deze unit is niet geschikt voor gebruik in fabrieken waar olie,
• Deze unit is niet geschikt voor gebruik in fabrieken waar olie,
damp of ijzerpoeder voorkomt of waar de voltage hevig fluctueert.
damp of ijzerpoeder voorkomt of waar de voltage hevig fluctueert.
• Installeer de units niet in gebieden zoals een warmwaterbron of
• Installeer de units niet in gebieden zoals een warmwaterbron of
olieraffinagefabriek waar sulfide gas bestaat.
olieraffinagefabriek waar sulfide gas bestaat.
• Zorg ervoor dat de kabelkleur van de buitenunits en de
• Zorg ervoor dat de kabelkleur van de buitenunits en de
aansluitmarkeringen hetzelfde zijn als die van de binnenunits.
aansluitmarkeringen hetzelfde zijn als die van de binnenunits.
• BELANGRIJK : INSTALLEER OF GEBRUIK DE
• BELANGRIJK : INSTALLEER OF GEBRUIK DE
AIRCONDITIONER UNIT NIET IN EEN WASRUIMTE.
AIRCONDITIONER UNIT NIET IN EEN WASRUIMTE.
Gebruik geen samengevoegde en gedraaide kabels voor de
Gebruik geen samengevoegde en gedraaide kabels voor de
stroomtoevoer. De apparatuur is niet bedoeld voor gebruik in een
stroomtoevoer. De apparatuur is niet bedoeld voor gebruik in een
mogelijk explosieve atmosfeer.
mogelijk explosieve atmosfeer.
Draadloze afstandsbediening
Draadloze afstandsbediening
• Stel de afstandsbediening niet bloot aan direct zonlicht (dit zal het
• Stel de afstandsbediening niet bloot aan direct zonlicht (dit zal het
ontvangen van signalen van de binnenunit hinderen).
ontvangen van signalen van de binnenunit hinderen).
• Schakel alle fluorescerende lampen in de ruimte aan, indien
• Schakel alle fluorescerende lampen in de ruimte aan, indien
van toepassing, en vind de plek waar de signalen van de
van toepassing, en vind de plek waar de signalen van de
afstandsbediening goed worden ontvangen door de binnenunit
afstandsbediening goed worden ontvangen door de binnenunit
(binnen 7 meter).
(binnen 7 meter).
ACCESSOIRES
ACCESSOIRES
1
1
Afstandsbedieninghouder
Afstandsbedieninghouder
B
B
1
1
Bevestigingsschroeven voor
Bevestigingsschroeven voor
E
E
afstandsbedieninghouder M3 × 16L
afstandsbedieninghouder M3 × 16L
1
1
Afvoerdop
Afvoerdop
H
H
* Enkel voor warmtepompmodellen.
* Enkel voor warmtepompmodellen.
1
1
C
C
AAA dry-cell batterijen
AAA dry-cell batterijen
2
2
F
F
Reinigingsfilter van titaniumapatiet
Reinigingsfilter van titaniumapatiet
1
1
Installatiehandleiding
Installatiehandleiding
I
I
Gebruikershandleiding
Gebruikershandleiding
J
J
Buitenunit
Buitenunit
De buitenunit moet worden geplaatst op een plek waar:
De buitenunit moet worden geplaatst op een plek waar:
• Er is voldaan aan de beperkingen voor installatie die zijn opgegeven in
• Er is voldaan aan de beperkingen voor installatie die zijn opgegeven in
de installatietekening van de buitenunit.
de installatietekening van de buitenunit.
• Waterafvoer geen problemen veroorzaakt.
• Waterafvoer geen problemen veroorzaakt.
• Zowel de luchtinlaat als -uitlaat vrij baan hebben.
• Zowel de luchtinlaat als -uitlaat vrij baan hebben.
• De unit zich in een vrije luchtbaan bevindt, maar niet direct wordt
• De unit zich in een vrije luchtbaan bevindt, maar niet direct wordt
blootgesteld aan regen, harde wind of direct zonlicht.
blootgesteld aan regen, harde wind of direct zonlicht.
• Er geen angst is voor ontvlambare gaslekkage.
• Er geen angst is voor ontvlambare gaslekkage.
• De unit niet direct wordt blootgesteld aan zout, sulfide gassen of
• De unit niet direct wordt blootgesteld aan zout, sulfide gassen of
machine-oliedamp (dit kan de levensduur van de buitenunit verkorten).
machine-oliedamp (dit kan de levensduur van de buitenunit verkorten).
• Werkingsgeluid of hete (koude) luchtstroom geen problemen
• Werkingsgeluid of hete (koude) luchtstroom geen problemen
veroorzaakt voor buren.
veroorzaakt voor buren.
• De unit zich op ten minste 3 meter afstand bevindt van televisie- of
• De unit zich op ten minste 3 meter afstand bevindt van televisie- of
radioantennes.
radioantennes.
• Condensatie die van de stopklep druppelt geen schade kan
• Condensatie die van de stopklep druppelt geen schade kan
veroorzaken tijdens werking.
veroorzaken tijdens werking.
VOORZICHTIG
VOORZICHTIG
Wanneer u de airconditioner in een lage buitentemperatuur gebruikt,
Wanneer u de airconditioner in een lage buitentemperatuur gebruikt,
dient u de hieronder beschreven instructies te volgen.
dient u de hieronder beschreven instructies te volgen.
• Om blootstelling aan wind te voorkomen, moet u de buitenunit
• Om blootstelling aan wind te voorkomen, moet u de buitenunit
installeren met de zuigkant naar de muur.
installeren met de zuigkant naar de muur.
• Installeer de buitenunit nooit op een plek waar de zuigkant kan
• Installeer de buitenunit nooit op een plek waar de zuigkant kan
worden blootgesteld aan directe wind.
worden blootgesteld aan directe wind.
• Om blootstelling aan wind te voorkomen wordt er aangeraden om
• Om blootstelling aan wind te voorkomen wordt er aangeraden om
een keerplaat te installeren aan de luchtafvoerzijde van de buitenunit.
een keerplaat te installeren aan de luchtafvoerzijde van de buitenunit.
• In gebieden waar zware sneeuwval
• In gebieden waar zware sneeuwval
voorkomt moet u een installatieplek
voorkomt moet u een installatieplek
kiezen waar de sneeuw geen
kiezen waar de sneeuw geen
invloed heeft op de unit.
invloed heeft op de unit.
• Wanneer er een grote kans is dat
• Wanneer er een grote kans is dat
er sneeuw op de buitenunit komt,
er sneeuw op de buitenunit komt,
maak er dan een beschermkap
maak er dan een beschermkap
aan vast.
aan vast.
• In gebieden met hoge
• In gebieden met hoge
luchtvochtigheid of zware
luchtvochtigheid of zware
sneeuwval wordt het aanbevolen
sneeuwval wordt het aanbevolen
om een afvoerbakverwarming te
om een afvoerbakverwarming te
installeren om ijsvorming vanaf de
installeren om ijsvorming vanaf de
onderkant te voorkomen.
onderkant te voorkomen.
VOORZICHTIG
VOORZICHTIG
Installeer de unit niet op een hoogte hoger dan 2000m voor zowel
Installeer de unit niet op een hoogte hoger dan 2000m voor zowel
binnen als buiten.
binnen als buiten.
DUTCH
DUTCH
2
2
2
2
1
1
1
1
• Maak een grote luifel.
• Maak een grote luifel.
• Maak een voetstuk.
• Maak een voetstuk.
Installeer de unit hoog genoeg
Installeer de unit hoog genoeg
vanaf de grond om insneeuwen
vanaf de grond om insneeuwen
te voorkomen
te voorkomen
3
3
