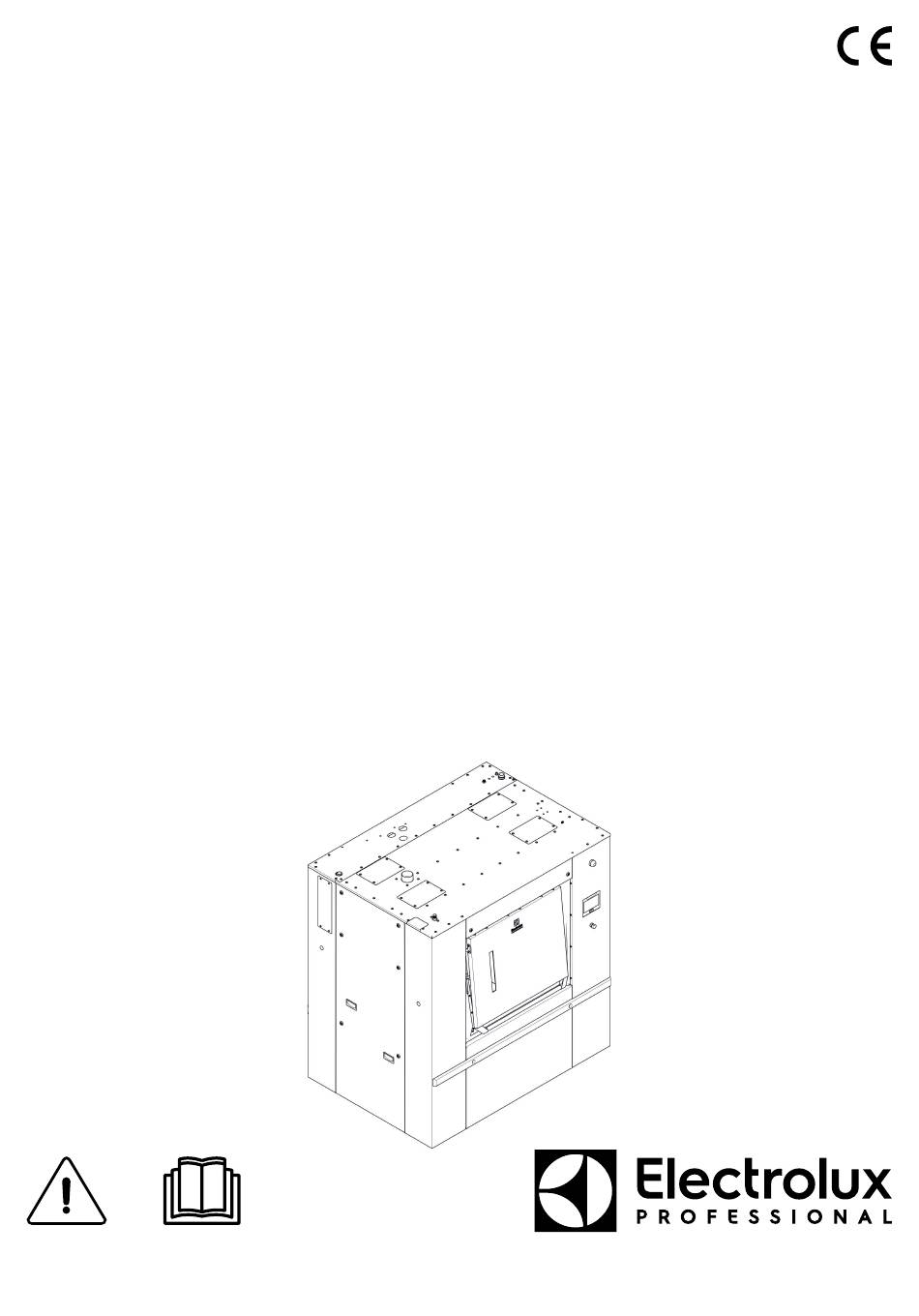

- Pagina 1 Gebruikshandleiding Washer-extractors WB6–70 WB6–90 WB6–110 Clarus Vibe 01201218/NL Vertaald uit het Engels...
- Pagina 3 Inhoud Inhoud 1 Veiligheidsmaatregelen........................5 Symbolen..........................11 Persoonlijke beschermingsmiddelen ..................12 Voorlopige instructies: ......................12 Uitleg typeplaatje ........................14 Garantievoorwaarden en uitsluitingen..................17 2 Ergonomische certificering .........................19 3 Brief distributeur ..........................20 4 Opmerking over de wisselstroom......................21 5 Voorbereiding ...........................22 Niet-standaard wasgoed:......................23 Openen & sluiten van binnenste trommeldeuren — Laadzijde .............28 5.2.1 Openen binnenste trommeldeuren:..................28 5.2.2 Sluiten binnenste trommeldeuren: ...................30 wasmiddelen ...........................34...
- Pagina 5 Gebruikshandleiding 1 Veiligheidsmaatregelen PAS OP LEES VOOR GEBRUIK DEZE HANDLEIDING VOLLEDIG DOOR Deze machine moet worden geïnstalleerd in overeenstemming met de gezondheids- en veiligheidsvoorschriften en alleen worden ge- bruikt in een voldoende geventileerde ruimte. Controleer de instructies voordat u de machine installeert of gebruikt.
- Pagina 6 Gebruikshandleiding PAS OP Volg voor elk gebruik onderstaande handelingen om alle onderdelen die nodig zijn voor installatie van de machine in de trommel te houden 1. sluit perslucht aan. 2. Verwijder het zijpaneel. 3. Druk op de oranje knop van de D9/D10 voedingseenheid in de elektriciteitskast. (zie onderstaande afbeelding) 4.
- Pagina 7 Dit is belangrijk voor zowel uw veiligheid als die van anderen. BRENG GEEN WIJZIGINGEN AAN EN KNOEI NIET AAN DIT APPARAAT. Reparaties mogen alleen door personeel worden uitgevoerd dat door ELECTROLUX PROFESSIONAL is geautoriseerd. Er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
- Pagina 8 Gebruikshandleiding PAS OP Voor de volgende landen: AT, BE, BG, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IE, IT, LV, LT, LU, MT, NL, NO, PL, PO, PT, RO, SK, SI, ES, SE, CH, TR, UK : Dit apparaat mag niet op publiek toegankelijke plaatsen geïnstalleerd worden.
- Pagina 9 Gebruikshandleiding PAS OP Ontkoppel alle energiebronnen vóór elke interventie aan de machine. De machines voldoen aan de Europese Richtlijn EMC (Elektromagnetische compatibi- liteit). Ze zijn in een laboratorium getest en als zodanig goedgekeurd. Het is daarom verboden om draden of onbeschermde elektriciteitskabels toe te voegen aan kasten, strengen of kabelgoten.
- Pagina 10 Gebruikshandleiding BELANGRIJK Zorg ervoor dat de lading van de machine de maximale capaciteit (70 kg (154 lb) voor WB6 70; 90 kg (198 lb) voor WB6 90 en 110 kg (242 lb) voor WB6 110) niet overschrijdt. Een te hoge belasting heeft als volgt gevolgen voor de levensduur van de organen van de machine: •...
- Pagina 11 Gebruikshandleiding WAARSCHUWING Het gebruik en het hanteren van chemische producten zoals wasmiddel, bleekwater, zuren, ontkalkingsmiddelen etc. kan gevaar voor de gezondheid en het milieu opleve- ren. De volgende voorzorgsmaatregelen moeten in acht worden genomen. - Adem geen stof of stoom in. - Vermijd contact met huid en ogen (kan brandwonden veroorzaken).
- Pagina 12 Gebruikshandleiding 1.2 Persoonlijke beschermingsmiddelen Hieronder vindt u een samenvattingstabel van de Persoonlijke beschermingsmiddelen (PBM) die moeten worden gebruikt tijdens de verschillende fasen van onderhoud aan de machine. Fase Beschermende Veiligheids- Handschoenen Bril Gehoorbe- Masker Veiligheids- kleding schoenen scherming helm Transport In- en uitladen Uitpakken Installatie...
- Pagina 13 Gebruikshandleiding WAARSCHUWING Risico dat de bovenste deur bij het laden snel omhoog gaat WAARSCHUWING Stuur na installatie het ondertekende ingebruiknameformulier naar Electrolux Professi- onal om de garantie van het product te valideren.
- Pagina 14 Gebruikshandleiding 1.4 Uitleg typeplaatje In dit hoofdstuk vindt u uitleg over de verschillende gegevens op het typeplaatje van uw product. • Handelsnaam: Gebruikelijke naam van uw product (d.w.z. WPB4700H). • Type: Type van uw product (hetzelfde staat op de Verklaring van Conformiteit CE als het product met CE-certificaat werd geleverd).
- Pagina 15 Gebruikshandleiding Elektrische verwarming: • P.Max: maximaal geïnstalleerd vermogen van uw product • Vermogen van de motor in kW en de isolatieklasse (F) daarvan. • Verwarmingsvermogen in W.
- Pagina 16 Gebruikshandleiding Stoomverwarming: Linkerkant • P.Max: maximaal geïnstalleerd vermogen van uw product • Vermogen van de motor in kW en de isolatieklasse (F) daarvan. • Verwarmingsvermogen in W. Rechterzijkant • P.Maxi. (kPa) maximumdruk Neem voor additionele informatie contact op met onze afdeling kwaliteitszorg.
- Pagina 17 De garantie is van toepassing in het geval dat de klant uitsluitend originele reserveonder- delen heeft gebruikt en onderhoud heeft uitgevoerd in overeenstemming met de docu- mentatie van Electrolux Professional voor gebruikers en onderhoud, die op papier of in elektronisch formaat beschikbaar zijn gemaakt.
- Pagina 18 Tot de garantie behoren geen geplande onderhoudsactiviteiten (met inbegrip van de daar- voor benodigde onderdelen) of de levering van reinigingsmiddelen, tenzij specifiek gedekt binnen een plaatselijke overeenkomst die onderhevig is aan plaatselijke algemene voorwaarden. Controleer de website van Electrolux Professional voor de lijst met erkende klantenservices.
- Pagina 19 Gebruikshandleiding 2 Ergonomische certificering Het menselijk lichaam is gemaakt voor beweging en activiteit, maar er kan fysiek stressletsel optreden als gevolg van statische en herhaalde bewegingen of een onjuiste werkhouding. De ergonomische kenmerken van ons product, die uw fysieke en cognitieve interactie ermee kunnen beïnvloeden, zijn beoordeeld en gecertificeerd.
- Pagina 20 Gebruikshandleiding 3 Brief distributeur Chemical System Responsibility Disclaimer Volgend beleid moet worden beschouwd en begrepen als een garantie/disclaimer voor klanten die omgaan met in- stallaties voor de verzorging van textiel waarin vloeibare (chemische) toevoersystemen peristaltische pompen (kun- nen) gebruiken om middelen in de machine te spuiten. Voor wie het aanbelangt: Wij ondergetekenden, aanvaarden geen verantwoordelijkheid voor verlies of schade wanneer, tijdens periodes van niet-gebruik, geconcentreerde chemische producten lekken, sprayen of "druppelen"...
- Pagina 21 Gebruikshandleiding 4 Opmerking over de wisselstroom Volgens de norm EN 60204-1:1997 is de machine voorzien voor wisselstroomvoeding die overeenkomt met de on- derstaande geëxtraheerde kenmerken: 4.3.2 A.C. benodigdheden Voltage: Steady-state spanning: van 0,9 tot 1,1 van de nominale spanning. Frequentie: continu van 0,99 tot 1,01 van de nominale frequentie.
- Pagina 22 Gebruikshandleiding 5 Voorbereiding Belangrijk Sorteer het linnen volgens de instructies op de wasetiketten. Maak de zakken leeg en sluit alle ritsen. Pas op Zorg ervoor dat u de machine niet overlaadt, zoals vermeld op de voorzijde van de machine met deze sticker: Let op: De maximale lading in deze machine is afhankelijk van het model 70 kg tot 110 kg droog wasgoed.
- Pagina 23 Wanneer u niet-standaard wasgoed wilt wassen, zoals rugzakken, waterproof textiel, zware werkkleding, matrassen, schoenen en dergelijke, of in geval van twijfel, neem dan altijd voordat u dit gaat doen contact op met de technische afdeling van Electrolux Professional. Zij kunnen adviseren over de mogelijkheden en of er speciale voorzorgsmaatre- gelen nodig zijn.
- Pagina 24 Gebruikshandleiding...
- Pagina 25 Gebruikshandleiding Vervolgens sluit u de binnenste trommeldeur volgens het voorschrift in het volgende hoofdstuk. Sluit de buitenste deur selecteer compartiment 2 om de binnenste trommeldeur van dit compartiment aan de laadzijde te indexeren!
- Pagina 26 Gebruikshandleiding Laad hetzelfde gewicht en type linnengoed in het compartiment 2...
- Pagina 27 Gebruikshandleiding Sluit de binnenste trommeldeur volgens het voorschrift in het volgende hoofdstuk Sluit de buitenste deur. Daarna is de wasmachine klaar om een wasprogramma uit te voeren.
- Pagina 28 Gebruikshandleiding 5.2 Openen & sluiten van binnenste trommeldeuren — Laadzijde 5.2.1 Openen binnenste trommeldeuren: 1. onderste deur (met haken): Steek uw hand naar binnen zodat u tegelijkertijd tegen de deur en de veiligheidsveer kunt duwen. 2. Druk eerst op de veiligheidsveer. 3.
- Pagina 29 Gebruikshandleiding...
- Pagina 30 Gebruikshandleiding 5.2.2 Sluiten binnenste trommeldeuren: 1. Bovenste deur: Maak de deur vrij van het vergrendelingssysteem. Druk hiervoor de hendelplaat naar beneden. 2. Begeleid de deur voorzichtig naar beneden. 3. De deuren kunnen nu gesloten worden. 4. Ga naar de onderste deur. 5.
- Pagina 31 Gebruikshandleiding 7. Controleer dat de deuren goed gesloten zijn: - Druk alleen op de onderste deur. - Houd de andere hand vrij. Controleer dat er geen stuk wasgoed tussen de deuren en de binnenste trommel is geklemd. Zie de foto’s voor een voorbeeld van hoe het niet moet!
- Pagina 32 Gebruikshandleiding...
- Pagina 33 Gebruikshandleiding...
- Pagina 34 Gebruikshandleiding 5.3 wasmiddelen Voeg de juiste hoeveelheid wasmiddel en wasverzachter toe conform de aanbevelingen. Waarschuwing Wees voorzichtig bij het toevoegen van wasproducten. Poeder of vloeistoffen die in de compartimenten (schep- pen) zijn achtergebleven, kunnen bijtend zijn. Pas op Open het deksel niet wanneer de waterkranen water door het wasmiddeldoseerbakje spoelen. Wees voorzichtig bij het toevoegen van wasproducten.
- Pagina 35 Gebruikshandleiding Voorwas, waspoeder of vloeibaar wasmiddel, als optie “voorwas” is geselecteerd. Hoofdwas voor waspoeder. 5.4.1 Onderhoud Belangrijk Spoel de binnenkant, elke dag met water, de wasmiddelcontainer. Reinig de zeepbak regelmatig om te voorkomen dat deze verstopt raakt met wasmiddelresten. Maak de container voor wasmiddel en de sifons schoon met warm water en bijvoorbeeld een kleine borstel. 5.5 Waarschuwingsinrichting met licht en geluid Alle barriermachines zijn uitgerust met waarschuwingsinrichtingen met licht en geluid die op de rechter behuizing aan de laadzijde en op de behuizing rechtsachter aan de uitlaadzijde zijn geplaatst.
- Pagina 36 Gebruikshandleiding Rood licht, knipperend, zoemer geactiveerd : Fout weergegeven of noodstopknop geactiveerd. Rood licht continu : Menu service geactiveerd. Oranje licht, continu, één zoemer : het wasprogramma is bijna klaar. Oranje licht, knipperend, zoemer geactiveerd : De uitlaad- of inlaadfase wacht gedurende de tijdsperioden die in een parameter zijn gedefinieerd Groen licht, knipperend en zoemer geactiveerd : uitlaadzijde: wasgoed uitladen mogelijk of laadzijde: inladen van wasgoed mogelijk...
- Pagina 37 Gebruikshandleiding 6 Algemeen Er is een groot aantal wasprogramma’s beschikbaar in de machine voor verschillende bedrijfssegmenten, maar al- leen de wasprogramma’s die geschikt zijn voor het gekozen bedrijfssegment worden op het programmakeuze- scherm getoond. Het is mogelijk om nieuwe wasprogramma’s rechtstreeks op de gebruikersinterface te maken. Een wasprogramma dat in één model/formaat machine is gemaakt, kan naar een ander model/formaat worden over- gebracht zonder dat er parameters gewijzigd worden.
- Pagina 38 Gebruikshandleiding 7 Menu’s en functies 7.1 Hoofdmenu Druk op de menutoets om naar het hoofdmenu te gaan. De menutoets is niet zichtbaar als een van de self-servicesegmenten geselecteerd is. Om vanuit self-service naar het hoofdmenu te gaan, drukt u de menutoetspositie in en houdt u hem 10 seconden ingedrukt. Voer een wachtwoord in om toegang te krijgen tot het hoofdmenu.
- Pagina 39 Gebruikshandleiding 7.1.1 Programma’s bewerken In dit menu kunt u instellingen wijzigen voor alle programma’s, behalve de in de fabriek gemaakte programma’s. Programma-afbeelding wijzigen Programma hernoemen Programma dupliceren Module/parameter kopiëren Module/parameter plakken Een programma dupliceren en bewerken Activeer het programma dat u wilt dupliceren door lang te drukken. Een extra menu met opties verschijnt op het scherm.
- Pagina 40 Gebruikshandleiding Let op: Het is niet mogelijk om de programma-afbeelding te hernoemen of wijzigen op in de fabriek gemaakte programma’s. Voorbeeld: U wilt 2 minuten toevoegen aan de hoofdwas in een in de fabriek gemaakt wasprogramma 1. Ga naar het Bewerken-menu: Dupliceer het programma dat u wilt wijzigen. 2.
- Pagina 41 Gebruikshandleiding Parameters in hoofdwas-, voorwas-, spoel-, voorspoel- en weekmodules: Temperatuurinstellingen • Vullen met voorverwarming – Instellen als het water verwarmd moet worden tot “Max. temperatuur vullen”, tijdens de vulfase. Kan gebruikt worden om de totale programmatijd te verkorten. • Max. temperatuur vullen –...
- Pagina 42 Gebruikshandleiding Spoelen in de compartimenten van het wasmiddelvak Selecteer welk(e) compartiment(en) in het wasmiddelvak gespoeld moet(en) worden in de module. Het aan de voorzijde ge- monteerde vak heeft 6 compartimenten, maar 1a en 1b worden parallel gespoeld, en datzelfde geldt voor 2a en 2b. Het op de bovenzijde gemonteerde vak heeft 4 compartimenten.
- Pagina 43 8 s rotatie/7 s stil. Lage versnelling. Fijnwas 6 s rotatie/18 s stil. Zeer lage versn. Fijnwas wol 6 s rotatie/50 s stil. Lage versn. Fijnwas Zorg 6 s rotatie/30 s stil. Langzame versn. Centrifugeertoerental Keuzelijstje WB6-70 WB6–90 WB6–110 Min (45) 1015 1015 1096 1096 1025...
- Pagina 44 Gebruikshandleiding 7.1.2 Statistieken Deze functie wordt gebruikt om de statistieken van de machine te controleren. Bijvoorbeeld het totale aantal uren dat een programma heeft gedraaid, gebruikte chemicaliën, stroomstoringen etc.
- Pagina 45 Gebruikshandleiding 7.1.3 Pompen In dit menu kunt u doseringssystemen/pompen beheren, zoals Dosave, Jetsave of andere pompen die op de machi- ne zijn aangesloten. Pompen Kies het type pomp dat is aangesloten • Kies “Peristaltisch” voor Dosave (of alle andere doseringssystemen of pompen die op de digitale (relais)-uitvoeren zijn aangesloten).
- Pagina 46 Gebruikshandleiding 7.1.4 Settings (Instellingen) In dit menu kunnen verschillende instellingen van de machine worden uitgevoerd. De tabel toont enkele instellingen die gewijzigd/ingesteld kunnen worden. Taal • Default taal – Kies uit de keuzelijst welke taal als default taal gebruikt moet worden op de machine. •...
- Pagina 47 Gebruikshandleiding • Programma’s Kies of toetsen voor het kiezen van chemicaliën al dan niet zichtbaar moeten zijn op het startscherm. Er kunnen maximaal drie toetsen aanwezig zijn voor het kiezen van chemicaliën. Een voor wasmiddel, een voor bleek- middel en een voor wasverzachter. Het is voor elke toets mogelijk om het volgende de selecteren: –...
- Pagina 48 Gebruikshandleiding Happy hour Hier kunt u kortingen (in % of een vast bedrag) instellen voor weekdagen en tijdstippen van de dag. Barrier In dit menu worden alle parameters die betrekking hebben op de barriermachine ingesteld, • Al dan niet activeren AIDO. •...
- Pagina 49 Gebruikshandleiding 7.1.5 Onderhoud Dit menu wordt voornamelijk gebruikt voor probleemopsporing en functionele testen. • Het is mogelijk om uitvoeren in/uit te schakelen en ook om de status van invoeren te controleren. • De trommelmotor kan de opdracht worden gegeven om op een gewenste snelheid en in een gewenste richting te draaien.
- Pagina 50 Gebruikshandleiding 7.1.6 Overdracht Dit menu wordt gebruikt om programma’s en instellingen over te brengen/te kopiëren naar/van de machine met ge- bruik van een usb-stick. Volg de instructies op het scherm. Download het statistiekenrapport voor de geselecteerde periode. Breng wasprogramma’s over van/naar het usb-geheugen door te slepen en los te laten. Upload afbeeldingen van wasprogramma’s uit het usb-geheugen.
- Pagina 51 Gebruikshandleiding 8 Uitladen 8.1 Uitlaadzijde (barrière wasmachine) Aan het einde van de was Als een programma afgelopen is, geeft het indicatielampje aan de schone kant aan wanneer de uitlaaddeur aan de schone kant kan worden geopend. Pas op Met AIDO (Automatic Inner Door Opening) optie, zorg voor de schijf van het openingssysteem boven je hoofd. Gevaar voor snijden met de rand van de schijf!! De groene sleutel knippert om aan te geven dat u de buitenste deur kunt openen.
- Pagina 52 Gebruikshandleiding Als de deuren niet goed gesloten zijn, kunnen ze tijdens een wascyclus opengaan en de machine ernstig beschadigen. Sluit de buitenste trommeldeur en vergrendel hem met de hendel. De uitlaaddeur aan de schone kant is nu gesloten en de laaddeur aan de vuile kant kan worden geopend. De uitlaaddeur aan de schone kant wordt pas ontgrendeld als een programma met succes is voltooid.
- Pagina 53 Gebruikshandleiding 8.3 Openen & sluiten van de binnenste trommeldeuren — Uitlaadzijde 8.3.1 Openen binnenste trommeldeuren: 1. Als de “sleutel”-knop knippert, open dan de buitenste deur van de trommel aan de uitlaadzijde. 2. Open de buitenste deur: 3. Kantel de bovenste deur om hem te vergrendelen in het vergrendelingssysteem. 4.
- Pagina 54 Gebruikshandleiding 5. Druk op de onderste deur om het systeem vrij te geven. 6. Begeleid de onderste deur voorzichtig zodat hij rust op het onderste deel van het buitenframe van de deur.
- Pagina 55 Gebruikshandleiding 8.3.2 Sluiten binnenste trommeldeuren: 1. Bovenste deur: Maak de deur vrij van het vergrendelingssysteem. Druk hiervoor de hendelplaat naar beneden. 2. Begeleid de deur voorzichtig tijdens het zakken tot hij contact maakt met het “vlinder”-systeem. 3. Druk om voorbij het “vlinder”-systeem te gaan 4.
- Pagina 56 Gebruikshandleiding 7. Als de haken volledig in hun sleuven grijpen, kunt u de druk op de deuren voorzichtig verminderen.
- Pagina 57 Gebruikshandleiding 9 Probleemoplossing - Foutcodes General Het hoofdstuk probleemoplossing wordt gebruikt om fouten in de machine terug te voeren naar een defect onderdeel of defecte unit. Er is een geheugen in het besturingssysteem dat het geselecteerde programma 10 minuten lang opslaat in het geval van een stroomstoring.
- Pagina 58 Gebruikshandleiding Foutcode Betreffende component of Tekst Eerste actie functie Hoofd GEHEUGEN Er is geen geheugenkaart in het SD-kaart in het besturingssysteem besturingssysteem ontbreekt. HOOFD ALGEMEEN GEHEUGEN De geheugenkaart in het besturings- SD-kaart is niet op de juiste wijze systeem is niet op de juiste wijze geformatteerd.
- Pagina 59 Gebruikshandleiding Foutcode Betreffende com- Tekst Eerste actie ponent of functie Hoofd Water vullen Het heeft te lang geduurd om de machine te Controleer dat er water in de machine komt. vullen met de juiste hoeveelheid water. Con- Vraag een technicus om te controleren dat de HOOFD troleer dat de waterkraan volledig open is! filters van de waterkleppen niet verstopt zitten,...
- Pagina 60 Gebruikshandleiding Foutcode Betreffende com- Tekst Eerste actie ponent of functie Hoofd Temperatuursensor Temperatuursensor geeft een te lage water- temperatuur aan; onder -10 graden Celsius HOOFD WASMACHI- Temperatuursensor Temperatuursensor geeft een te hoge water- temperatuur aan; boven 98 graden Celsius Niveausensor Waarde niveausensor is buiten bereik Deur vergrendeld De deur is vergrendeld, maar de sensor geeft...
- Pagina 61 Gebruikshandleiding Foutcode Betreffende component of Tekst Eerste actie functie Hoofd Positioneersysteem TIME-OUT TROMMELPOSITIONERING De trommel was niet op tijd in de juiste positie en vergrendeld HOOFD BARRIER TROMMEL VERGRENDE- De trommel kon niet vergrendeld of ont- LING / ONTGRENDELING grendeld worden AIDO BEDIENINGSCILINDER heeft zijn uit- Nadat het probleem is opgelost, moet de...
- Pagina 62 Gebruikshandleiding Foutcode Betreffende component of Tekst Eerste actie functie Hoofd Inverterfout KEB OVERSPANNING KEB TROM- Inverterfout KEB ONDERSPANNING MELMOTOR Inverterfout KEB FASEFOUT Inverterfout KEB OVERSTROOM Inverterfout KEB FOUT UITGANGSFASE Inverterfout KEB INTERNE OVERVERHITTING Inverterfout KEB GEEN INTERNE OVERVERHITTING Inverterfout KEB OVERVERHITTING STROOMMODULE Inverterfout KEB OVERVERHITTING...
- Pagina 63 Gebruikshandleiding Foutcode Betreffende com- Tekst Eerste actie ponent of functie Hoofd Motor De machine heeft onderhoud nodig. Dit kan veroorzaakt worden door kortsluiting in de motor of in de kabels van de motor, kortsluiting in MOTOR de motorbesturingseenheid of slecht contact in een interlocksignaal.
- Pagina 64 Gebruikshandleiding Foutcode Betreffende com- Tekst Eerste actie ponent of functie Hoofd Motor De motor is gestopt met werken vanwege een Neem contact op met de klantenservice als deze te hoge voedingsspanning. Sluit indien moge- foutmeldingen aanhouden nadat de stroom is uit- MOTOR lijk de stroom naar de machine gedurende on- geschakeld en weer ingeschakeld.
- Pagina 65 Gebruikshandleiding Foutcode Betreffende compo- Tekst Eerste actie nent of functie Hoofd Besturingssysteem Interne communicatiefout Fout bij poging tot communiceren met de brugkaart COMMUNI- CATIE Besturingssysteem Open en sluit de deur en probeer het Er is iets mis met de melding “door is locked” nogmaals.
- Pagina 66 Gebruikshandleiding Foutcode Betreffende compo- Tekst Eerste actie nent of functie Hoofd Besturingssysteem Er is iets mis met het besturingssysteem van Communicatie met de eenheid met adres 3 de machine werkt niet. Vraag een technicus om te contro- COMMUNI- leren dat de adressering van IO-kaarten cor- CATIE rect is en dat de connectors op de juiste wijze zijn verbonden.
- Pagina 67 Gebruikshandleiding Foutcode Betreffende compo- Tekst Eerste actie nent of functie Hoofd Besturingssysteem Fout tijdens het bijwerken Fout bij poging IO-kaart in adres 4 bij te werken COMMUNI- CATIE Besturingssysteem Fout tijdens het bijwerken Fout bij poging IO-kaart in adres 5 bij te werken Besturingssysteem Fout tijdens het bijwerken...
- Pagina 68 Gebruikshandleiding Foutcode Betreffende compo- Tekst Eerste actie nent of functie Hoofd Besturingssysteem Er is iets mis met het besturingssysteem van Communicatie met de eenheid met adres 13 de machine werkt niet. Vraag een technicus om te contro- COMMUNI- leren dat de adressering van IO-kaarten cor- CATIE rect is en dat de connectors op de juiste wijze zijn verbonden.
- Pagina 69 Gebruikshandleiding Foutcode Betreffende component of Tekst Eerste actie functie Hoofd Temperatuursensor De gemeten temperatuur in de machine De sensor in de machine geeft een is niet correct. De machine heeft onder- zeer hoge temperatuur aan. De sensor DLCU houd nodig. of de bekabeling maakt waarschijnlijk kortsluiting.
- Pagina 70 Gebruikshandleiding Foutcode Betreffende component Tekst Eerste actie of functie Hoofd Weegsysteem Het weegsysteem moet gekali- Ga naar het instellingenmenu en selecteer breerd worden. kalibratie. Volg vervolgens de aanwijzin- gen op het scherm. Weegsysteem Het weegsysteem moet gekali- Ga naar het instellingenmenu en selecteer breerd worden.
- Pagina 71 Gebruikshandleiding 10 Preventief onderhoud Het is de verantwoordelijkheid van de eigenaar van de machine/de beheerder van de wasruimte om ervoor te zorgen dat het volgende onderhoud met de vermelde intervallen wordt uitgevoerd. Let op: Door gebrek aan onderhoud zal de prestatie verminderen en kan er schade aan de machine ontstaan. Daar- naast bestaat er kans op persoonlijk letsel.
- Pagina 72 In het geval van ernstige en/of herhaaldelijke overbelading, kan het materiaal vervormen. Controleer de haken van de trommeldeur en de trommeldeur zelf op vervorming. In het geval van een probleem, START GEEN WASPROGRAMMA EN BEL DE SERVICEPARTNER VAN ELECTROLUX PROFESSIONAL. Haken trommeldeuren: Bekijk de haken van de trommeldeuren.
- Pagina 73 Gebruikshandleiding...
- Pagina 74 5 mm (zie afbeelding 2). Als deze afmetingen niet in acht worden geno- men, STOP DE MACHINE en neem contact op met de servicepartner van Electrolux Pro- fessional. Start geen wasprogramma.. 10.4 Elke 1000 uur Controleer de waterinlaatleidingen: uiterlijk en verbindingspunten.
- Pagina 75 Gebruikshandleiding 10.5 Wasmiddelreservoir Belangrijk Spoel de binnenkant, elke dag met water, de wasmiddelcontainer. Reinig de zeepbak regelmatig om te voorkomen dat deze verstopt raakt met wasmiddelresten. Maak de container voor wasmiddel en de sifons schoon met warm water en bijvoorbeeld een kleine borstel. 10.6 Ontkalken Wanneer ontkalken nodig is: Gebruik het speciale machinereinigingsprogramma.
- Pagina 76 Gebruikshandleiding 11 Tabel smeermiddelen SMERING VAN DE MACHINE Rollagers Rollagers Montagepas- Open ver- Flenskoppe- Reductie- Reductie- Circuits en ta (wrijvings- snellingen lingen stukken met stukken met pneumati- Lagers Hoge tempe- corrosie) wielen en versnellingen sche instru- ratuur lagers Pijpkoppelin- Draagketting GEBRUIK schroeven menten...
- Pagina 77 Gebruikshandleiding 12 Conversie van meeteenheden Hieronder staat een lijst met overeenkomsten met de meest gebruikte eenheden, om het gebruik van een conversie- tabel voor meeteenheden te vermijden. 1 bar = 100.000 Pa Britse thermische 1 Btu = 1055,06 J eenheid 1 bar = 1,0197 kg/cm²...
- Pagina 78 Gebruikshandleiding zacht normaal normaal zacht normaal zacht normaal zacht zeer zacht normaal zacht zeer zacht handwas niet wassen 13.2 Bleken De driehoek staat symbool voor bleken. Symbolen Verklaring Bleken toegestaan (chloor of zuurstof). Bleken toegestaan (enkel zuurstof). Niet bleken. 13.3 Drogen De cirkel staat symbool voor trommeldrogen.
- Pagina 79 Gebruikshandleiding Symbolen Verklaring Mag in een trommeldroger. Normale temperatuur. Mag in een trommeldroger. Lagere temperatuur. Niet in een trommeldroger drogen. 13.4 Strijken Het strijkijzer staat symbool voor huishoudelijk strijken en persen. Symbolen Verklaring Max. temperatuur 200 °C. Max. temperatuur 150 °C. Max.
- Pagina 82 Electrolux Professional AB 341 80 Ljungby, Sweden www.electroluxprofessional.com...
