Voor het in werking stellen van de Centralis RTS 2
moet u:
1. Motorsnoer doorvoeren;
2. Motormodule Centralis RTS 2 monteren;
3. Buismotor aansluiten op Motormodule Centralis
RTS 2;
4. Programmeren Motormodule Centralis RTS 2;
1. MOTORSNOER DOORVOEREN
- Boor in de buitenmuur een gat voor de doorvoer van
het motorsnoer. Door het gat van buiten naar binnen
schuin omhoog te boren, voorkomt u dat er vocht via
2. MOTORMODULE CENTRALIS RTS 2 MONTEREN
OPBOUWMONTAGE
- Monteer de Motormodule Centralis RTS 2 uitsluitend
binnen en zo dicht mogelijk bij de zonwering of het
rolluik.
- Houd bij de keuze van de montageplaats van de
Motormodule Centralis RTS 2 rekening met de aan-
wezigheid van metalen voorwerpen. Deze kunnen de
ontvangst van de hoogfrequente signalen verstoren.
Muren en ramen verzwakken de ontvangst nauwe-
lijks.
- Bij meerdere Motormodules Centralis RTS 2 wordt
een onderlinge afstand van 20 centimeter geadvi-
seerd.
- Haal de Motormodule Centralis RTS 2 uit het
opbouwkastje. Pak het opbouwkastje zo dat het
SOMFY logo leesbaar en linksboven zit.
- Bepaal de plaats waar de Motormodule Centralis
RTS 2 gemonteerd moet worden.
- Maak twee boorgaten voor pluggen van 5 mm.
- Maak voorzichtig een opening in het opbouwkastje

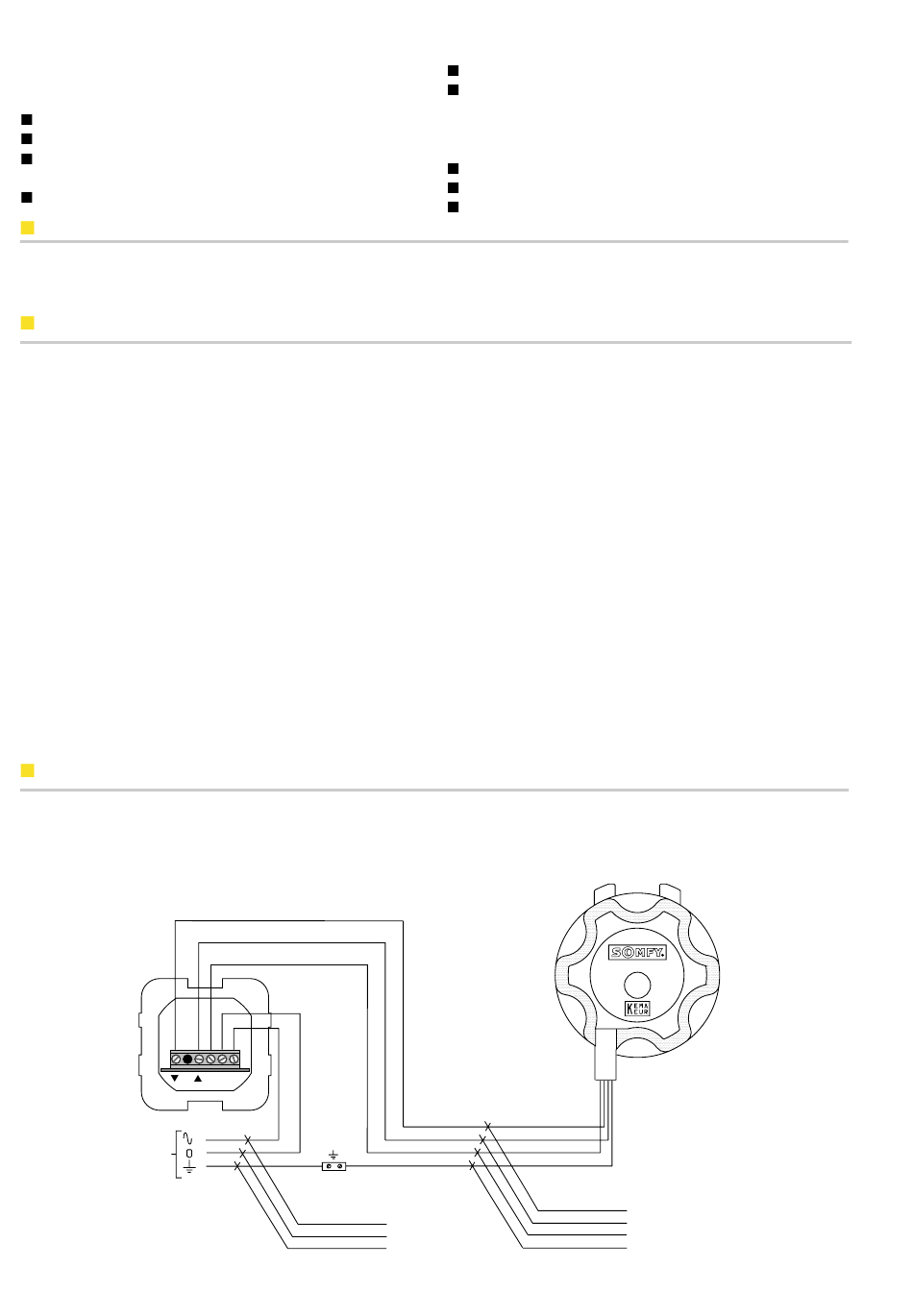

3. BUISMOTOR AANSLUITEN OP MOTORMODULE CENTRALIS RTS 2
OPBOUWMONTAGE
- Verwijder de witte frontplaat uit de Motormodule
Centralis RTS 2. Aan de zijkanten zit een uitsparing
waardoor u voorzichtig met een schroevendraaier de
frontplaat kunt verwijderen.
230 V
2
3x2,5mm
N N L
BRUIN
BLAUW
GEEL/GROEN
5. Deprogrammeren Motormodule Centralis RTS 2;
6. Instellen tussenposities.
In deze montagehandleiding staat hoe u dat doet.
Daarnaast leest u informatie over:
7. Om rekening mee te houden;
8. Verhelpen van storingen;
9
Technische gegevens.
het elektriciteitssnoer naar binnen kan lopen.
- Gebruik een doorvoerpijpje in het boorgat om bescha-
diging van het motorsnoer te voorkomen.
op de plaats waar u het motorsnoer en het snoer van
het lichtnet de Motormodule Centralis RTS 2 wilt bin-
nenvoeren.
- Schroef het opbouwkastje op de muur. Pluggen en
schroeven zijn meegeleverd.
INBOUWMONTAGE
- Monteer de Motormodule Centralis RTS 2 uitsluitend
binnen en zo dicht mogelijk bij de zonwering of het
rolluik.
- Houd bij de keuze van de montageplaats van de
Motormodule Centralis RTS 2 rekening met de aan-
wezigheid van metalen voorwerpen. Deze kunnen de
ontvangst van de hoogfrequente signalen verstoren.
Muren en ramen verzwakken de ontvangst nauwe-
lijks.
- Bij meerdere Motormodules Centralis RTS 2 wordt
een onderlinge afstand van 20 centimeter geadvi-
seerd.
- Zorg ervoor dat het motorsnoer en het snoer van het
lichtnet in de inbouwdoos doorgevoerd zijn.
- Voor montage in opbouw kunt u nu verder lezen bij
AANSLUITEN op de volgende pagina.
BRUIN of ZWART
BRUIN of ZWART
BLAUW
GEEL/GROEN
2
