hager domovea basic TJAS671 Gebruikers- En Installatiehandleiding
Knx huis- en gebouwautomatisering
Gerelateerde Handleidingen voor hager domovea basic TJAS671
Samenvatting van Inhoud voor hager domovea basic TJAS671

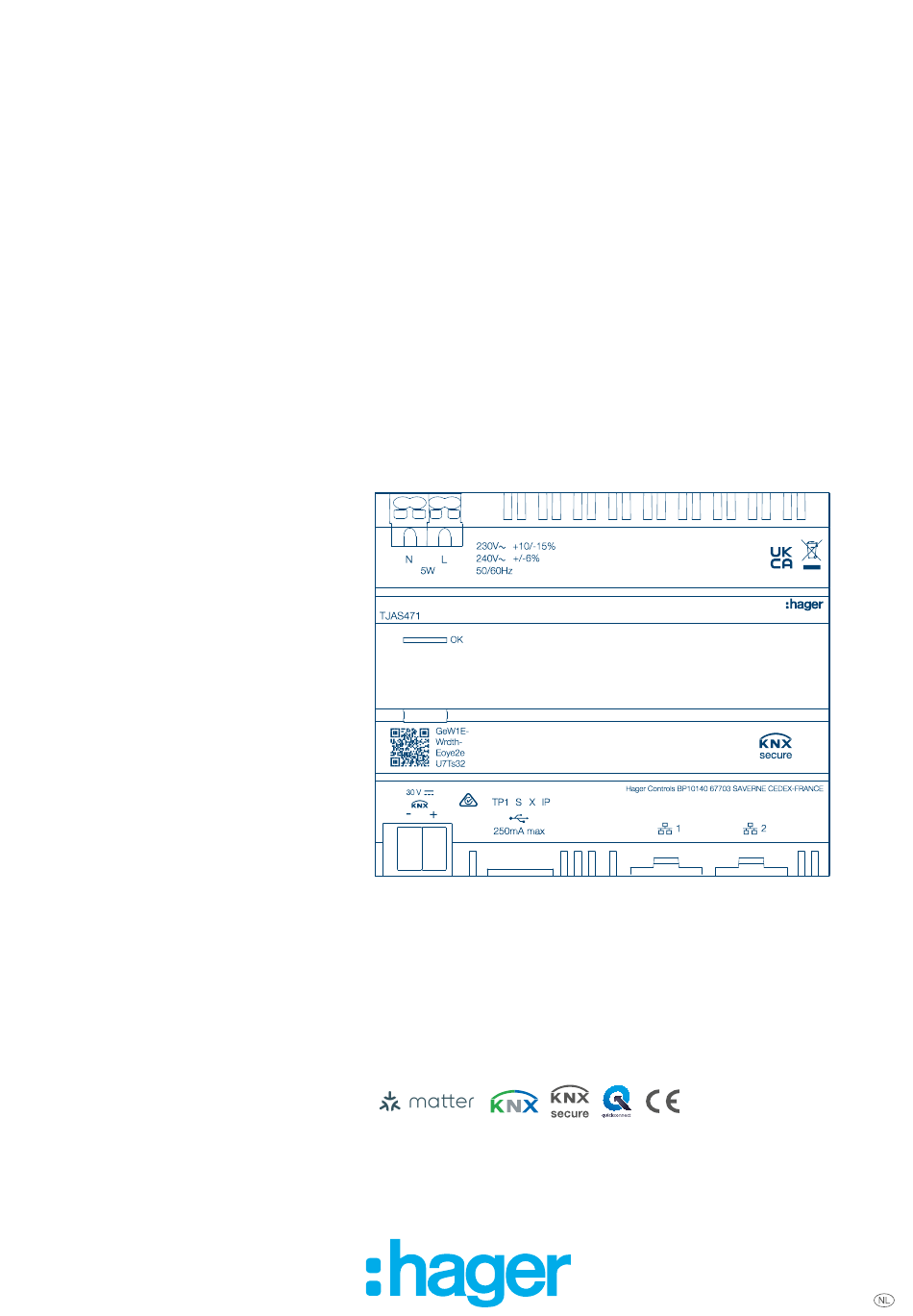

- Pagina 1 Gebruiks- en installatievoorschriften KNX huis- en ge- bouwautomatise- ring domovea domovea basic TJAS671 domovea plus TJAS471...
- Pagina 2 Inhoudsopgave Inhoudsopgave.............2 Inleiding................ 4 Veiligheidsinstructies..........6 Leveringsomvang............7 Ontwerp en lay-out van het apparaat......8 Functie................9 Functionele beschrijving......................9 Correct gebruik........................9 Productkenmerken......................10 Bediening..............11 RGB status-LED........................11 Onderhoud op afstand.......................13 Firmware-update........................ 14 Informatie voor gekwalificeerde elektriciens..16 Installatie en elektrische aansluiting................16 8.1.1 Het apparaat installeren....................... 16 8.1.2 Het apparaat aansluiten.......................
- Pagina 3 Inhoudsopgave Bijlage................. 25 Technische gegevens......................25 Pagina-afbreking........................ 25 Probleemoplossing......................25 Pagina-afbreking........................ 27 Toebehoren......................... 27 Verwijdering........................27 Garantie..........................27...
- Pagina 4 Ondersteunt source-verbindingsstan- KNX-gecertificeerd KNX Data Secure daard voor huisautomati- sering Aansluitklem met veerklem- Compatibiliteit met Compatibiliteit met Hager techniek KNX S-modus (ETS) easyTool Geschikt voor gebruik in Geschikt voor gebruik in Eu- Geschikt voor gebruik in Australië en Nieuw-Zee- ropa en Zwitserland...
- Pagina 5 Inleiding Symbool Waarschuwing Gevolg bij niet-naleving Gevaar Veroorzaakt ernstig letsel of de dood. Waarschuwing Kan ernstig letsel of de dood veroorzaken. Voorzichtig Kan lichte verwondingen veroorzaken. Voorzichtig Kan beschadiging van het apparaat veroorzaken. Opmerking Kan fysieke schade veroorzaken. Symbool Beschrijving Waarschuwing tegen elektrische schokken.
- Pagina 6 Gevaar door elektrische schokken bij de SELV/PELV-installatie. Niet geschikt voor het schake- len van SELV-/PELV-spanningen. De KNX-beveiligingscode wordt dynamisch gegenereerd door de toepassing en wordt niet afge- drukt op het apparaat. De KNX-beveiligingscode kan worden opgevraagd via de apparaatinstel- lingen met behulp van de Hager Pilot-app.
- Pagina 7 Leveringsomvang Leveringsomvang https://hgr.io/r/TJAS471 Afbeelding 1: TJAS471 leveringsomvang https://hgr.io/r/TJAS671 Afbeelding 2: TJAS671 leveringsomvang...
- Pagina 8 Ontwerp en lay-out van het apparaat Ontwerp en lay-out van het apparaat Afbeelding 4: Ontwerp en lay-out van het apparaat - Afbeelding 3: Ontwerp en lay-out onderaanzicht op KNX-, USB- en Ethernet-interfaces van het apparaat - bovenaanzicht Aansluiting netvoedingseenheid (N, L) RGB status-LED Verlichte programmeertoets KNX-busverbindingsklemmen...
- Pagina 9 Het apparaat werkt als een server en wordt gebruikt als centrale eenheid voor besturing, be- richten en bewaking. De configuratie en bediening worden uitgevoerd via de Hager Pilot-app. Het ap- paraat heeft easyTool geïntegreerd en maakt de volledige configuratie van een KNX-installatie met eenvoudig compatibele apparaten mogelijk.
- Pagina 10 Matter Bridge. Extra domovea plus productkenmerken (TJAS471) – Er kunnen maximaal 50 IP-camera's worden geïntegreerd – Er kunnen maximaal 100 sequenties worden ingesteld (via Hager Pilot) – KNXnet/IP-tunnelinterface: lokale en externe toegang – Maximaal 10 virtuele thermostaten Informatie Ga voor meer informatie naar de productwebsite onder Handbook/Installation manual –...
- Pagina 11 Bediening RGB status-LED Bediening RGB status-LED RGB status-LED display Domovea heeft een RGB status LED display (Afb. 3/2) om fouten te signaleren die zijn opgetreden of om lopende operaties in domovea (zie Tab. 2) weer te geven. RGB status-LED display (Afb.
- Pagina 12 Bediening RGB status-LED Bedieningsconcept De programmeerknop (Afb. 3/3) kan worden gebruikt – om de KNX-programmeermodus te starten/beëindigen en/of te controleren (zie Tab. – om de bedrijfsmodus te selecteren of het apparaat opnieuw op te starten (zie Tab. Drukknop (Afb. 3/3) indrukken Oorzaak Adresseermodus in-/uitschakelen Kort indrukken van de toets...
- Pagina 13 255.255.255.0. Met een vast IP-adres neemt het apparaat onmiddellijk de parameters van de server over die zijn in- gesteld in het menu Instellingen via de Hager Pilot-app op het tabblad Configuratie – Interface – IP- adres – Handmatige selectie: – IP-adres van de interface –...
- Pagina 14 Bediening Firmware-update Firmware-update Het apparaat biedt een verscheidenheid aan functies. Omdat de technologie, met name de technolo- gie van smartphones/tablets, zich steeds sneller ontwikkelt, is het noodzakelijk firmware-updates uit te voeren. De update kan rechtstreeks via internet worden uitgevoerd of de software kan worden ge- download van de website en worden geïnstalleerd met behulp van een USB-stick.
- Pagina 15 Bediening Firmware-update Update via Hager Pilot Firmware-update via Hager Pilot is alleen mogelijk vanaf firmwareversie 8.0.x. Zie voor meer informatie over de Hager Pilot-update Handboek/Installatiehandleiding - htt- ps://hgr.io/r/TJAS471. Open de Hager Pilot-app en controleer de firmwareversie onder Instellingen: Afbeelding 8: Firmwareversie (vergelijkbaar met afbeelding)
- Pagina 16 Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting Gevaar Elektrische schok wanneer onder stroom staande onderdelen worden aangeraakt! Een elektrische schok kan de dood tot gevolg hebben! Ontkoppel alle aansluitkabels voordat u aan het apparaat gaat werken en dek onder spanning staande delen in het gebied af! 8.1.1 Het apparaat installeren...
- Pagina 17 Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting 8.1.2 Het apparaat aansluiten Gevaar Elektrische schok wanneer onder stroom staande onderdelen worden aangeraakt! Een elektrische schok kan de dood tot gevolg hebben! Isoleer alle aansluitkabels voordat u aan het apparaat gaat werken en dek onder span- ning staande delen in het gebied af! Het apparaat wordt op de DIN-rail geïnstalleerd conform ISO 60715.
- Pagina 18 Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting Afbeelding 12: De netwerkkabel aansluiten U kunt een andere netwerkkabel aansluiten op de andere poort om een tweede LAN-appa- raat aan te sluiten. Het domovea-apparaat werkt dan als een switch. De switch biedt een bandbreedte van 100 Mbit/s.
- Pagina 19 Als u dit niet doet, kan dit leiden tot gegevensverlies of diefstal, of zelfs dat een derde partij de controle over het systeem in het ergste geval overneemt. Aanbevolen wordt om de Hager Pilot-app (installateur) en de domovea-app (klant) vooraf op het be- treffende eindapparaat (tablet/PC/laptop/smartphone) te installeren.
- Pagina 20 Informatie voor gekwalificeerde elektriciens Ingebruikname...
- Pagina 21 Informatie voor gekwalificeerde elektriciens Ingebruikname Als het apparaat niet automatisch wordt gevonden in de Hager Pilot-app, kunt u de UID- of QR-code invoeren of scannen in de linkerbenedenhoek van het apparaat. Configureer het apparaat in de Hager Pilot-app. Gedetailleerde informatie over het configureren van de domovea/easyTool is beschikbaar op onze homepage op hager.com.
- Pagina 22 Informatie voor gekwalificeerde elektriciens Ingebruikname Overdracht aan de klant Selecteer Userin het menu om het overdrachtsproces te starten. Volg de aanwijzingen op het scherm. De klant ontvangt een e-mail met een uitnodigingscode. Zodra de klant de overname voltooit, wordt de toegang van de installateur geblokkeerd. Indien nodig kan de toegang van de installateur door de klant worden gedeblokkeerd in de domovea app.
- Pagina 23 Informatie voor gekwalificeerde elektriciens Demonteren 8.3.1 Loskoppelen van de verbindingskabels Alle kabels die het apparaat van spanning voorzien, zijn uitgeschakeld. Koppel de verbindingskabels van het apparaat los. Afbeelding 14: Loskoppelen van de verbindingskabels 8.3.2 Loskoppelen van de busverbindingsklemmen De busspanning is uitgeschakeld. Verwijder de busverbindingsklemmen van het apparaat.
- Pagina 24 Informatie voor gekwalificeerde elektriciens Demonteren 8.3.3 De netwerkkabel loskoppelen De busverbindingskabel en de belastingskabels zijn losgekoppeld. Koppel alle aangesloten netwerkkabels van het apparaat los. Afbeelding 16: De netwerkkabel loskoppelen 8.3.4 Het apparaat demonteren De belastingkabels zijn losgekoppeld. De busaansluitkabel is losgekoppeld. De netwerkkabels zijn losgekoppeld.
- Pagina 25 Bijlage Technische gegevens Bijlage Technische gegevens Middel TP1-256 Voedingsspanning 21 ... 32 V ZLVS Stroomverbruik 3,3 mA Voeding Voedingsspanning 230 V~ +10 %/-15% 240 V~ ± 6 % Frequentie 50/60 Hz Stroomverbruik afhankelijk van CPU-belasting 230 V~ Type 2,5 ... 5 W Overspanning 4 kV Overspanningsklasse...
- Pagina 26 De systeemtijd op de server is mogelijk ongeldig. Start de domovea-app of de Hager Pilot-app om verbinding te maken met de server. De apps con- troleren en synchroniseren de serverklok met hun eigen klok. In het geval van een afwijking voert u een...
- Pagina 27 Meer hulp is beschikbaar op FAQ – www-FAQ-online.com – of op matter.com. Pagina-afbreking Toebehoren Extra software Hager Pilot-app domovea-app Verwijdering Correcte verwijdering van dit product (Afgedankte elektrische en elektronische apparatuur). (Van toepassing in de Europese Unie en andere Europese landen met gescheiden inzamelingssystemen).
- Pagina 28 Hager Controls BP10140 67703 Saverne Cedex France +33 (0) 3 88 02 87 00 info@hager.com hager.com 2025-02...
