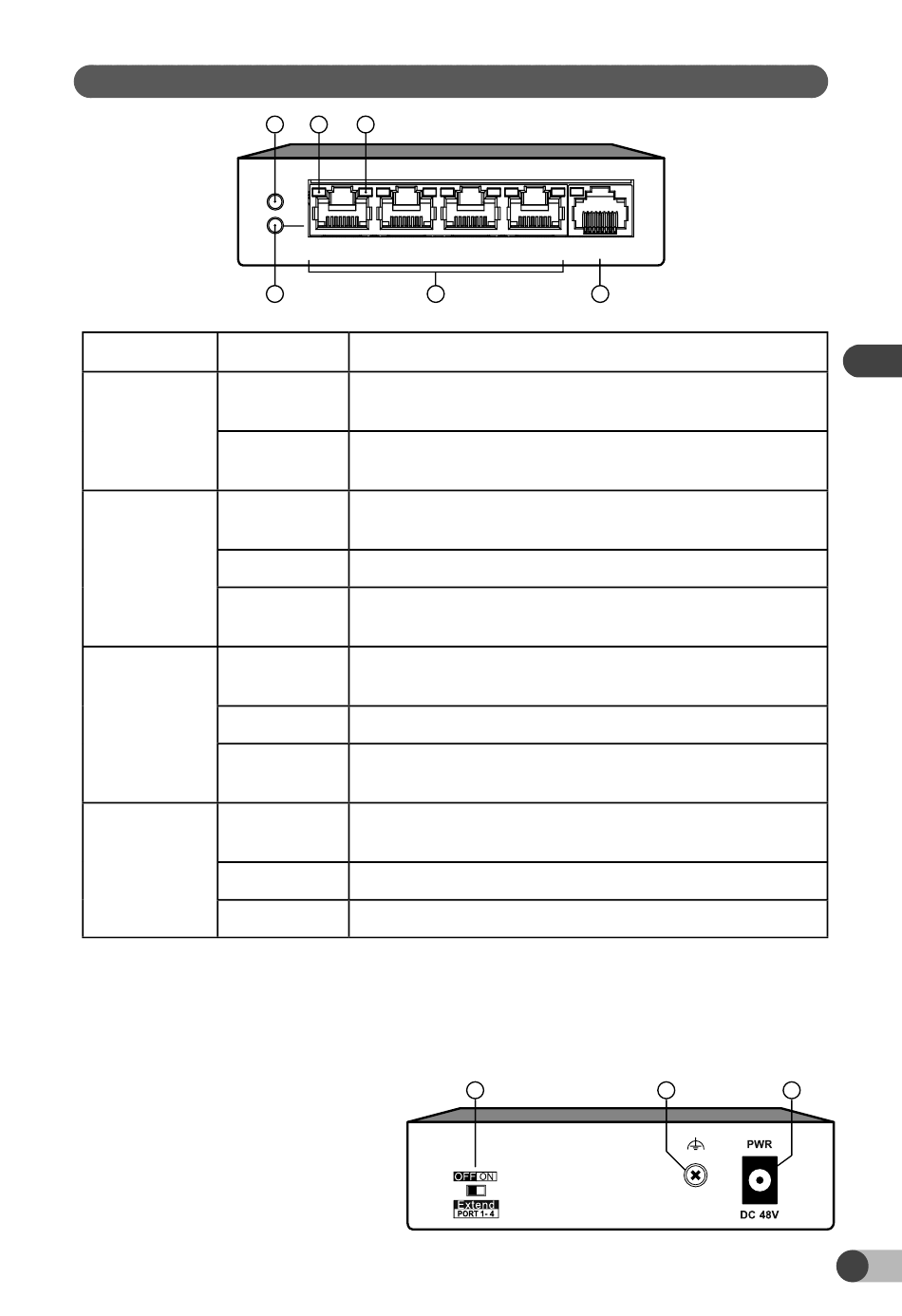

3 - Kuvaus
3.1 Etusivu:
Merkkivalo
Tila
Palaa
kiinteästi
1 - PWR
Sammutettu
2 - PoE-MAX
Palaa
kiinteästi
Vilkkuu
Sammutettu
3 - LINK-ACT
Palaa
kiinteästi
Vilkkuu
Sammutettu
4 - PoE status
Palaa
kiinteästi
Vilkkuu
Sammutettu
5 - POE-portit 1, 2, 3, 4.
6 - Portti 5 (PLINK) reititin
3.2 Takasivu
7 - Laajennetun tilan valitsin Katso kohta 5.4.
8 - Maadoitusliitäntä:
PoE SW4 -kotelon
maadoitusliitäntä.
9 - Virtaliitäntä:
Käytä mukana toimitettua
230 V:n verkkolaitetta.
1
3
4
1
2
2
5
Kuvaus
Laite on kytketty oikein virransyöttöön.
Laite on kytketty väärin tai sitä ei ole kytketty
virransyöttöön.
PoE-teho on saavuttanut alarajansa (6 W).
PoE-teho on saavuttanut ylärajansa (60 W).
PoE-virransyöttö toimii oikein ja käytettävissä oleva PoE-
teho on yli 6 W.
Vastaava portti on kytketty oikein.
Datan vastaanotto tai lähetys portin kautta
Vastaava portti ei ole kytketty oikein tai sitä ei ole kytketty
lainkaan.
Vastaava portti on kytketty ja virroittaa oikein PoE-
oheislaitetta.
Vastaavan portin PoE-antoteho ylittää 30 W.
Yhtään PoE-yhteensopivaa oheislaitetta ei ole kytketty.
3
4
5
6
7
8
9
