7.5
7.6
7.6.1
7.6.2
38
Constructievarianten
De pompen worden geleverd in 2 constructievarianten en met 2 bedrijfsvloeistof
voorzieningen. De varianten hebben een speciale code, die vermeld is in de type
aanduiding. Deze aanduiding staat op het naamplaatje dat op de pomp zit.
M2
mechanische asafdichting, ongebalanceerd, asbus
M4
lipringafdichtingen, geharde asbussen
TL
bedrijfsvloeistoftank en luchtinlaatventiel
VL
vlotterontluchter en luchtinlaatventiel
Back-Pull-Out systeem
De pompen zijn uitgevoerd met een Back-Pull-Out systeem. Indien gebruik gemaakt is
van een "spacer"-koppeling kan het tussenstuk van deze koppeling eenvoudig verwijderd
worden en kan de lagerstoel met het hele roterende gedeelte verwijderd worden. Zo kan
de pomp grotendeels gedemonteerd worden zonder dat de zuig- en persleiding
losgenomen worden. De motor kan daarbij op zijn plaats blijven staan. Heeft het
pompaggregaat geen spacerkoppeling, dan moet voor de demontage de motor van de
fundatie gehaald worden.
Demontage koppelingbeschermkap
1 Draai bouten (0960) los. Zie figuur 20.
2 Verwijder de beide beschermkappen (0270). Zie figuur 18.
Demontage Back-Pull-Out unit
0800

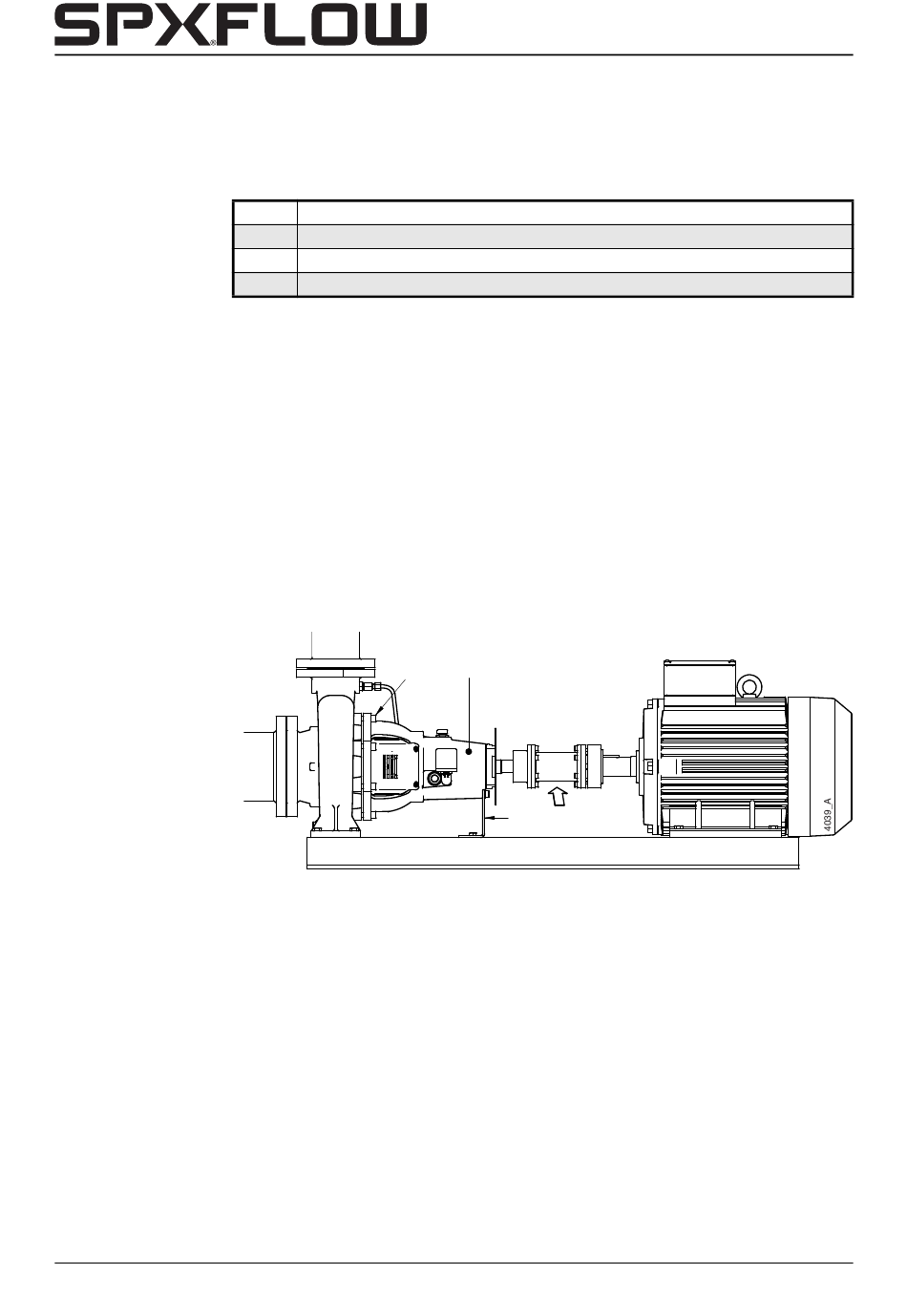

Figuur 17:
Back-Pull-Out principe.
1 Indien spacer koppeling gemonteerd: Verwijder de spacer. Anders: demonteer de
elektromotor.
2 Koppel de leidingen naar aansluitingen S, P en W los.
3 Maak de stoelsteun (0140) los van de fundatieplaat, zie figuur 17.
4 Verwijder de cilinderkopschroeven (0800).
5 Trek de complete lagerstoel (2100) uit het pomphuis. De complete lagerbok van
grote pompen heeft een groot gewicht. Ondersteun hem met bijvoorbeeld een balk,
of hang hem met een strop in een takel.
6 Verwijder de koppelinghelft van de pompas met een koppelingtrekker en verwijder de
koppelingspie (2210).
7 Draai de bouten (0940) los en verwijder de montageplaat (0275) van de afstelbus
(2240). Zie figuur 21.
Demontage en montage
2100
0140
CH/NL (1611) 5.5
