7.
Laadstation
8.
Contactplaten
9.
LED voor controle van de werking van het
laadstation, begrenzingsdraad en geleidingsdraad
10. Handgreep
11. Chassiskast met elektronica, accu en motoren
12. Maaisysteem
13. Maaischijf
14. Achterwiel
15. Torxsleutel voor maaihoogteafstelling
32
16. Productplaatje
17. Boorsjabloon (het boorsjabloon moet van de doos
van het product worden verwijderd)
18. Meetlat voor het installeren van de
begrenzingsdraad (de meetlat moet van de doos
van het product worden verwijderd)
19. Laagspanningskabel
20. Schroeven voor bevestiging van het laadstation
21. Bedieningshandleiding en beknopte handleiding
33
22. Voeding
23. Onderhoudsgereedschap
24. Schroeven voor de bevestiging van de opberghaak
25. Opberghaak
35
26. Krammen
27. Koppelingen voor de lusdraad
28. Aansluitklemmen voor de lusdraad
29. Lusdraad voor begrenzingsdraad en
38
geleidingsdraad

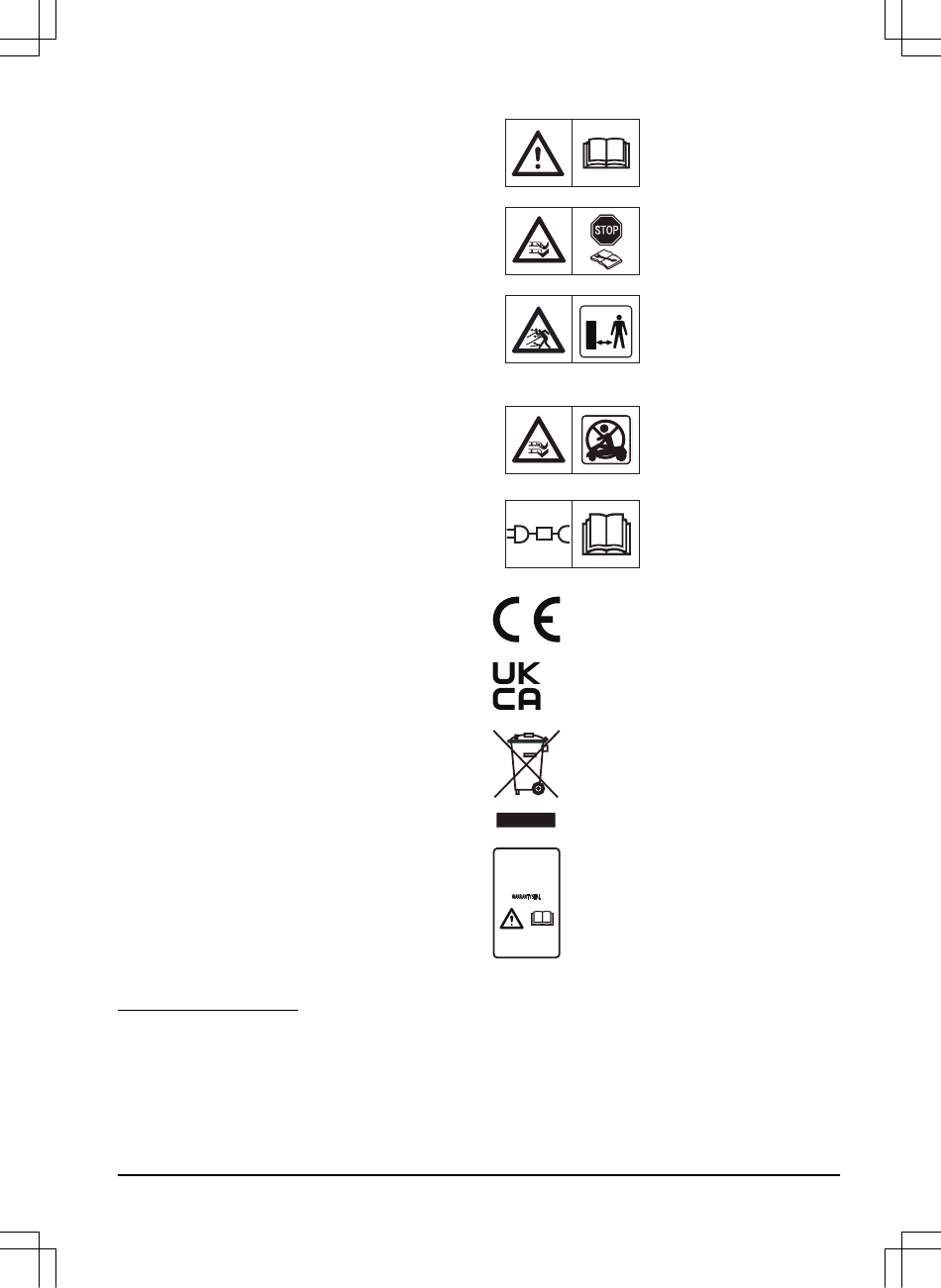

24.3 Symbolen op het product
Deze symbolen staan op het product. Zorg ervoor dat u
deze begrijpt.
31
Bevindt zich onder de bovenklep. Voor toegang moet de bovenklep verwijderd worden.
32
Bevindt zich onder de bovenklep. Voor toegang moet de bovenklep verwijderd worden.
33
Het uiterlijk kan verschillen voor verschillende markten.
34
Bevindt zich onder de bovenklep. Voor toegang moet de bovenklep verwijderd worden.
35
Alleen inbegrepen in de installatiekit.
36
Alleen inbegrepen in de installatiekit.
37
Alleen inbegrepen in de installatiekit.
38
Alleen inbegrepen in de installatiekit.
1954 - 006 - 12.09.2023
31
34
36
37
WAARSCHUWING: Lees de
gebruikersinstructies voordat
u het product gebruikt.
WAARSCHUWING: Schakel
het product uit voordat u on-
derhoud aan het product uit-
voert of het product optilt.
WAARSCHUWING: Bewaar
een veilige afstand tot het
product als dit in gebruik is.
Houd uw handen en voeten
uit de buurt van de roterende
messen van het product.
WAARSCHUWING: Ga niet
op het product zitten. Plaats
uw handen of voeten niet in
de buurt van of onder het pro-
duct.
Gebruik een losse voeding
met de specificaties die op
het typeplaatje naast het
symbool staan vermeld.
Dit product voldoet aan de geldende EU-
richtlijnen.
Dit product voldoet aan de geldende UK-
richtlijnen.
Het is niet toegestaan om het product als
normaal huishoudelijk afval af te voeren.
Houd u aan de nationale voorschriften en
gebruik het lokale recyclingsysteem.
Het chassis bevat onderdelen die gevoelig
zijn voor elektrostatische ontlading (ESD).
Het chassis mag uitsluitend worden
geopend en verzegeld door een erkende
onderhoudsmonteur. De garantie is niet
van toepassing als de afdichting is
gebroken.
Inleiding - 67
