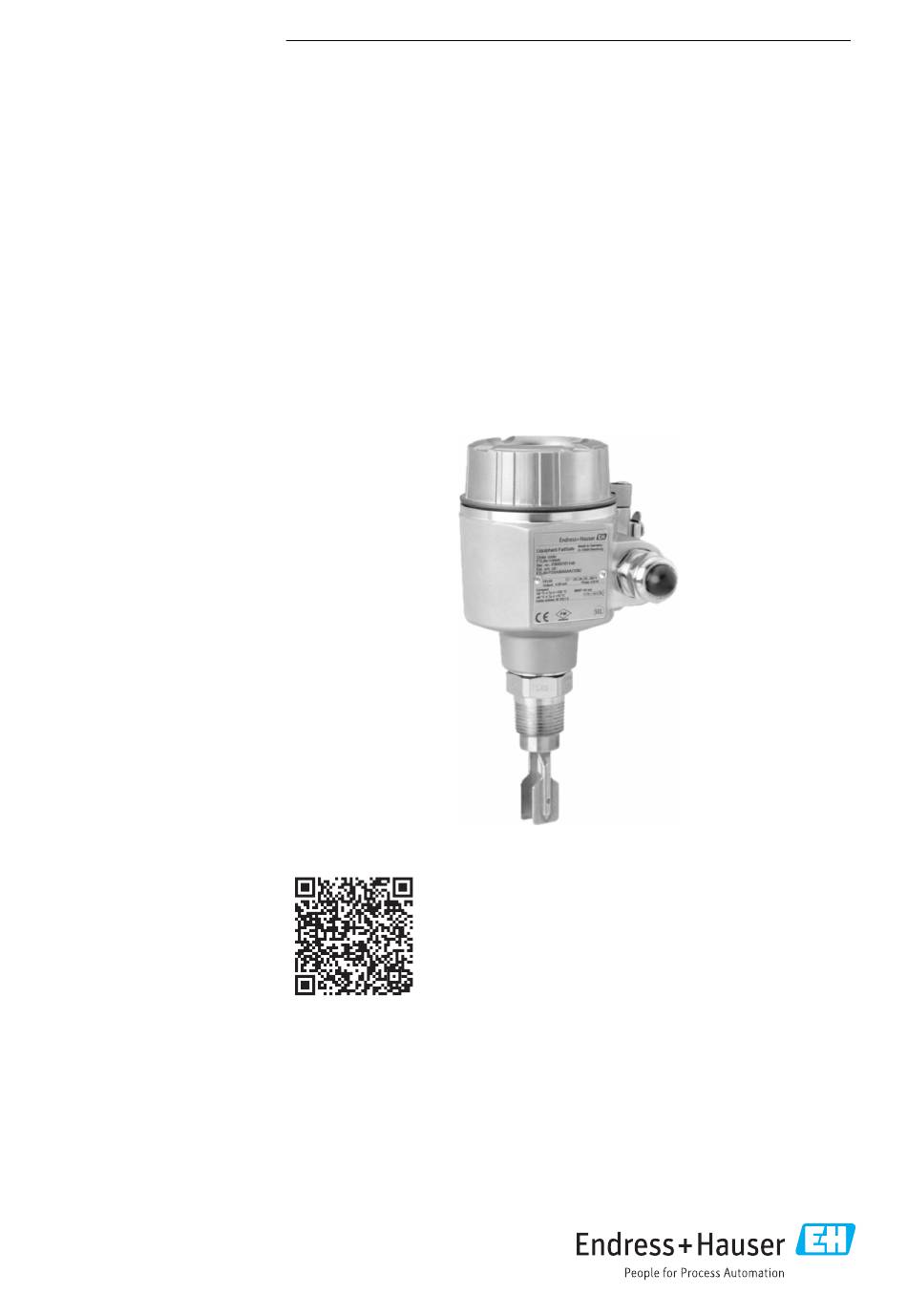

Endress+Hauser Liquiphant FailSafe FTL80 Beknopte Handleiding
Vibronic niveausignalering in vloeistoffen
Quick Links
KA01747F/15/NL/01.25-00
71699620
2025-02-12
Products
Beknopte handleiding
Liquiphant FailSafe FTL80
Vibronic
Niveausignalering in vloeistoffen
Deze beknopte handleiding is niet bedoeld
als vervanging voor de
bedieningshandleiding behorende bij het
instrument.
Meer informatie is opgenomen in de
bedieningshandleiding en de aanvullende
documentatie.
Beschikbaar voor alle instrumentversies via:
• Internet:
• Smartphone/tablet: Endress+Hauser
bedieningsapp
Solutions
www.endress.com/deviceviewer
Services
Gerelateerde Handleidingen voor Endress+Hauser Liquiphant FailSafe FTL80
Samenvatting van Inhoud voor Endress+Hauser Liquiphant FailSafe FTL80
- Pagina 1 Products Solutions Services KA01747F/15/NL/01.25-00 71699620 2025-02-12 Beknopte handleiding Liquiphant FailSafe FTL80 Vibronic Niveausignalering in vloeistoffen Deze beknopte handleiding is niet bedoeld als vervanging voor de bedieningshandleiding behorende bij het instrument. Meer informatie is opgenomen in de bedieningshandleiding en de aanvullende documentatie.
- Pagina 2 Bijbehorende documenten Liquiphant FailSafe FTL80 Bijbehorende documenten Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Over dit document Symbolen 2.1.1 Waarschuwingssymbolen GEVAAR Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt vermeden zal ernstig of dodelijk lichamelijk letsel ontstaan.
- Pagina 3 Liquiphant FailSafe FTL80 Over dit document Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt vermeden, kan ernstig of dodelijk letsel ontstaan. VOORZICHTIG Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt vermeden, kan licht of middelzwaar letsel ontstaan.
- Pagina 4 Basisveiligheidsinstructies Liquiphant FailSafe FTL80 Basisveiligheidsinstructies Voorwaarden voor het personeel Het personeel moet aan de volgende eisen voldoen voor het uitvoeren van de noodzakelijke werkzaamheden, bijv ., inbedrijfname en onderhoud: ‣ Opgeleide, gekwalificeerde specialisten moeten een relevante kwalificatie hebben voor de specifieke functie en taak ‣...
- Pagina 5 Het instrument voldoet aan de algemene veiligheidsvoorschriften en de wettelijke bepalingen. Het voldoet tevens aan de EU-richtlijnen in de klantspecifieke EU-conformiteitsverklaring. Endress+Hauser bevestigt dit met het aanbrengen op het instrument van de CE-markering. Functionele veiligheid SIL Het handboek functionele veiligheid moet strikt worden aangehouden voor instrumenten die worden gebruikt in applicaties met functionele veiligheid.
- Pagina 6 Alle informatie over het meetinstrument wordt getoond met een overzicht van de beschikbare technische documentatie. • Voer het serienummer op de typeplaat in de Endress+Hauser Operations app in of scan de 2-D matrixcode op de typeplaat met de Endress+Hauser Operations app 4.2.1...
- Pagina 7 Liquiphant FailSafe FTL80 Installatie 4.3.3 Transporteren van het instrument • Transporteer het instrument naar het meetpunt in de originele verpakking • Houd het instrument vast aan de behuizing, temperatuurafstandsstuk, flens of verlengbuis • Houd het instrument niet bij de trilvork vast! •...
- Pagina 8 Installatie Liquiphant FailSafe FTL80 A0037879 2 Installatievoorbeelden voor een vat, tank of leiding Installatievoorwaarden 5.1.1 Tank met thermische isolatie Wanneer de procestemperaturen hoog zijn, moet het instrument worden opgenomen in de gebruikelijke tankisolatie om het opwarmen van de elektronica door warmtestraling of convectie te voorkomen.
- Pagina 9 Liquiphant FailSafe FTL80 Installatie 5.1.2 Houd rekening met het schakelpunt Hierna volgen de typische schakelpunten, afhankelijk van de oriëntatie van de niveauschakelaar. Minimale afstand tussen de top van de trilvork en de tank- of leidingwand : 10 mm (0,39 in) A0018008 ...
- Pagina 10 Installatie Liquiphant FailSafe FTL80 > 25 (0.98) A0033297 5 Voorbeeld van installatie voor vloeistoffen met lage viscositeit. Maateenheid mm (in) Hoge viscositeit LET OP Hoog viskeuze vloeistoffen kunnen schakelvertraging veroorzaken. ‣ Waarborg dat de vloeistof gemakkelijke van de trilvork kan afglijden.
- Pagina 11 Liquiphant FailSafe FTL80 Installatie A0033239 7 Installatievoorbeelden voor hoog viskeus procesmedium 5.1.5 Houd rekening met de vrije ruimte A0033236 8 Houd rekening met de vrije ruimte buiten de tank 5.1.6 Inlasadapter met lekkagegat Las de inlasadapter zodanig vast dat het lekkagegat naar beneden wijst. Hierdoor kunnen eventuele lekkages snel worden gedetecteerd.
- Pagina 12 Installatie Liquiphant FailSafe FTL80 A0039230 9 Inlasadapter met lekkagegat Installeren van het instrument 5.2.1 Benodigd gereedschap • Schroevendraaier • Steeksleutel voor sensorinstallatie: SW32 of SW41 • Inbussleutel voor borgschroef behuizing 5.2.2 Lijn de trilvork uit met de markering A0039125 ...
- Pagina 13 Liquiphant FailSafe FTL80 Installatie A0034851 11 Installatie in leidingen (houd rekening met vorkpositie en markering) 5.2.4 Instrument inschroeven • Draai alleen aan de zeskantbout, 15 … 30 Nm (11 … 22 lbf ft) • Draai niet aan de behuizing.
- Pagina 14 Installatie Liquiphant FailSafe FTL80 3...4 x ...270° A0018018 Voor behuizingen type F16 (kunststof), F13, F17, T13 (aluminium) De Elektronicabehuizing kan handmatig worden uitgelijnd..300° A0018022 5.2.6 Afdichten vande behuizing LET OP Risico op schade aan het instrument door vocht in de behuizing! De O-ringafdichting op de behuizingsdeksel kan worden beschadigd door op minerale olie gebaseerd vet.
- Pagina 15 Liquiphant FailSafe FTL80 Elektrische aansluiting 5.2.7 Sluiten van de behuizingsdeksels LET OP Schroefdraad en behuizingsdeksel beschadigd door vuil en afzettingen! ‣ Verwijder de afzettingen (bijv. zand) op het schroefdraad van de deksels en de behuizing. ‣ Wanneer u nog steeds weerstand voelt bij het sluiten van het deksel, controleer het schroefdraad dan nogmaals.
- Pagina 16 Elektrische aansluiting Liquiphant FailSafe FTL80 6.3.3 Galvanische scheiding ‣ Zorg voor galvanische scheiding tussen de sensor en de voedingsspanning. LET OP ‣ Het instrument moet worden aangesloten op een voeding die voldoende isolatie levert voor de bedrijfsspanning. 6.3.4 Overspanningsbeveiliging Overspanningscategorie II (DIN EN 60664-1 VDE 0110-1) 6.3.5...
- Pagina 17 Liquiphant FailSafe FTL80 Elektrische aansluiting FEL85 MAX-bedrijfsmodus (fabrieksinstelling) FEL85 – + – A0018026 14 Klembezetting met M12-connector, MAX-bedrijfsmodus FEL85 MIN-bedrijfsmodus FEL85 – + – A0018028 15 Klembezetting met M12-connector, MIN-bedrijfsmodus 6.3.8 Aansluiten van de kabel Benodigd gereedschap • Platte schroevendraaier (0,6 mm x 3,5 mm) voor klemmen •...
- Pagina 18 Elektrische aansluiting Liquiphant FailSafe FTL80 Kabelspecificatie De elektronicamodules kunnen worden aangesloten met standaard leverbare instrumentkabels. Bij gebruik van afschermde kabels wordt geadviseerd, de afscherming aan beide uiteinden aan te sluiten voor het beste resultaat (wanneer potentiaalvereffening beschikbaar is). Kabel: maximaal 25 Ω per ader en 100 nF (typisch 1 000 m (3 281 ft)).
- Pagina 19 Liquiphant FailSafe FTL80 Elektrische aansluiting 6.3.9 Aansluiting op de Nivotester FailSafe FTL825 FEL85 FEL85 – + – – + – (–) (–) A0018029 Minimum signalering (droogloopbeveiliging) Maximum signalering (overvulbeveiliging) Aansluiting op besturingssystemen Het instrument is geschikt voor aansluiting op een programmable logic controller (PLC), een veiligheids-PLC (SPLC) of AI modules via een 4 …...
- Pagina 20 Bedieningsmogelijkheden Liquiphant FailSafe FTL80 In de vraagmodus (MIN vrij/MAX bedekt), ligt de stroomuitgang binnen het bereik van 4 mA en 12 mA (MIN: 9 mA of MAX: 6 mA). Twee verschillende stroombereiken worden gebruikt: • Minimum signalering (MIN): 8,0 … 10,0 mA •...
- Pagina 21 Liquiphant FailSafe FTL80 Inbedrijfname Elementen op de elektronicamodule FEL85 U= 24 (12 ... 30) VDC I = 4...20 mA – – High > I >12mA A0018032 Groene LED, bedrijf: initialisatie (brandt), normaal bedrijf (knippert)< storing (uit) of knippert afgewisseld met rode LED Dichtheid ρ...
- Pagina 22 Inbedrijfname Liquiphant FailSafe FTL80 Instellen van het dichtheidsbereik ‣ Kies de dichtheidsbereiken voor lage en hoge dichtheden gebaseerd op de mediagroep (bijv. vloeibaar gas, alcohol, waterige oplossing, zuur) op het instrument, zie bedieningshandleiding. WAARSCHUWING Wanneer de draaischakelaars niet parallel zijn uitgelijnd, is geen geldig dichtheidsbereik geselecteerd.
- Pagina 23 Liquiphant FailSafe FTL80 Inbedrijfname Controletest LET OP ‣ Start de functietest alleen in de OK-status. ‣ Voor toepassingen in veiligheidsrelevant bedrijf, zie het handboek functionele veiligheid. De testknop kan worden gebruikt om de vraagstroom te simuleren. De uitgangs wordt zodanig ingesteld dat de stromen van 6 mA(MAX) of 9 mA(MIN) worden getoond.
- Pagina 24 Inbedrijfname Liquiphant FailSafe FTL80 8.5.2 Gedrag van de schakeluitgang en signalering vraagmodus I >12 mA I >12 mA A0057192 A0057192 22 LED signalering 23 LED signalering = uit = uit = knippert = knippert 6.0 mA – 9.0 mA –...
- Pagina 28 *71699620* 71699620 www.addresses.endress.com...
