4.6

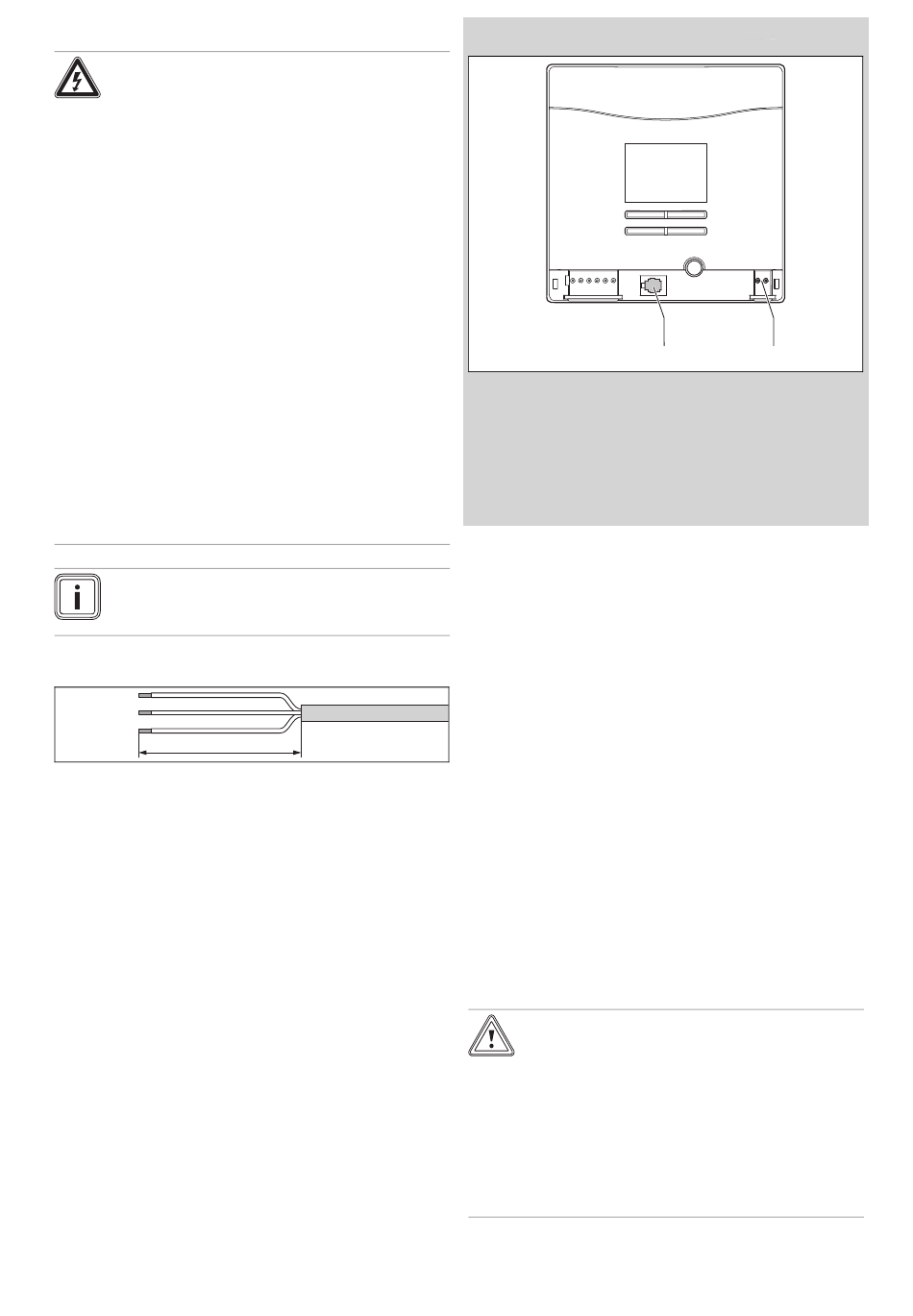

Product elektrisch aansluiten
Gevaar!
Levensgevaar door spanningsvoerende
aansluitingen!
Bij werkzaamheden in schakelkasten van
systeemcomponenten met aansluiting op het
laagspanningsnet (230 V) bestaat levensge-
vaar door elektrische schok. Ook bij uitge-
schakelde aan/uit-schakelaar staat er nog
spanning op de netaansluitklemmen!
▶
Verbreek de verbinding van systeemcom-
ponenten met het elektriciteitsnet door
de stekker uit te trekken of de systeem-
componenten via een scheidingsinrichting
met een contactopening van ten minste 3
mm (b.v. zekeringen of contactverbrekers)
spanningsvrij te maken.
▶
Beveilig de stroomtoevoer tegen opnieuw
inschakelen.
▶
Controleer de systeemcomponenten op
spanningsvrijheid.
▶
Open de schakelkast alleen wanneer de
systeemcomponent zich in spanningsloze
toestand bevindt.
Aanwijzing
De elektrische installatie mag alleen door een
elektromonteur worden uitgevoerd.
1.
Kort de aansluitkabel indien nodig in.
≤
30 mm
2.
Strip flexibele leidingen zoals weergegeven op de af-
beelding. Let er hierbij op dat de isolatie van de ver-
schillende aders niet wordt beschadigd.
3.
Gebruik standaard kabel.
4.
Let op de minimumdoorsnedes en maximale lengtes
van de kabel.
–
Aansluitleiding 230 V: ≥ 1,5 mm²
–
Busleiding (laagspanning): ≥ 0,75 mm²
–
Voelerleiding (laagspanning): ≥ 0,75 mm²
–
Busleidingen: ≤ 300 m
–
Voelerleidingen: ≤ 50 m
5.
Installeer de aansluitkabels afzonderlijk.
6.
Sluit het product via een aardlekschakelaar aan op het
stroomnet.
7.
Sluit de boilertemperatuursensor aan.
10
Voorwaarde: Bijkomende eBUS-compatibele toestellen voorhanden
1
eBUS-aansluiting
▶
Stel het toepassingsbereik in. (→ Pagina 12)
▶
Verwijder de afscherming onderaan van het DIA-systeem
van de tapwatermodule.
▶
Verbind de eBUS-leiding met de eBUS-aansluiting (1).
▶
Plaats de eBUS-leiding vrij van de tapwatermodule naar
de andere eBUS-compatibele toestellen.
4.7
Drinkwaterstation sluiten
1.
Plaats de afdekking erop.
2.
Bevestig de afdekking met de bevestigingsschroef.
3.
Plaats de kunststof afdekking erop.
5
Bediening
5.1
Bedieningsconcept van het
drinkwaterstation
Het drinkwaterstation aguaFLOW exclusiv is met een digi-
taal informatie- en analysesysteem (DIA-systeem) uitgerust.
Als meerdere instellingen nodig zijn die u nog niet met be-
hulp van de installatieassistent uitgevoerd hebt, dan kunt u
met behulp van het DIA-systeem bijkomende parameters be-
kijken en wijzigen.
In de → gebruiksaanwijzing drinkwaterstation aguaFLOW
exclusiv zijn beschreven:
–
Bedieningsconcept en bediening van het DIA-systeem
–
Aflees- en instelmogelijkheden van het gebruikersniveau
5.2
Installateurniveau oproepen
Opgelet!
Gevaar voor beschadiging door ondes-
kundige bediening!
Ondeskundige instellingen in het installateur-
niveau kunnen tot schade aan het zonnesys-
teem leiden.
▶
De toegang tot het installateurniveau mag
u alleen gebruiken als u een erkende in-
stallateur bent.
Installatie- en onderhoudshandleiding 0020160754_05
2
1
2
Serviceaansluiting
