PixelDot
4.5.
Aansluiten op de voeding
Dit apparaat valt onder IEC-beschermingsklasse III.
Dit apparaat kan alleen elektrische voeding krijgen van de Pixel Controller. Voorzie het apparaat niet
van stroom van een andere voedingsbron.
Verbind de uitgang van de Pixel Controller met de RJ45-ingang (03) van de Pixel Dot met behulp van
een Cat-kabel van maximaal 10 meter. Raadpleeg voor meer informatie over het aansluiten van
voeding afb. 07 op pagina 10 en raadpleeg de handleiding bij de Pixel Controller (44510).
5.
Instellingen
5.1.
Waarschuwingen en voorzorgsmaatregelen
Let op
Sluit alle kabels aan voordat u de voeding inschakelt.
Koppel het apparaat los van de voeding voordat u kabels aansluit of loskoppelt.
5.2.
Installatievoorbeeld
Dit apparaat is uitsluitend bedoeld voor gebruik met de Pixel Controller. U kunt maximaal 40 apparaten
aansluiten op elk van de 4 uitgangen van de Pixel Controller (4 uitgangen x 40 Pixel Dots = 160 Pixel Dots).
Verbind RJ45-uitgang 1 van de Pixel Controller met de RJ45-ingang van de eerste Pixel Dot met
behulp van een Cat-kabel.
Herhaal stap 1 om de Pixel Dots aan te sluiten op uitgangen 2-4 van de Pixel Controller.
Verbind de RJ45-uitgang van de eerste Pixel Dot met de RJ45-ingang van de tweede Pixel Dot met
behulp van een Cat-kabel.
Herhaal stap 3 om maximaal 40 Pixel Dots per uitgang aan te sluiten, zoals te zien in afbeelding 07
op pagina 10.
Raadpleeg de handleiding van de Pixel Controller (44510) voor meer informatie over de opstelling.
Productcode: 44530
10

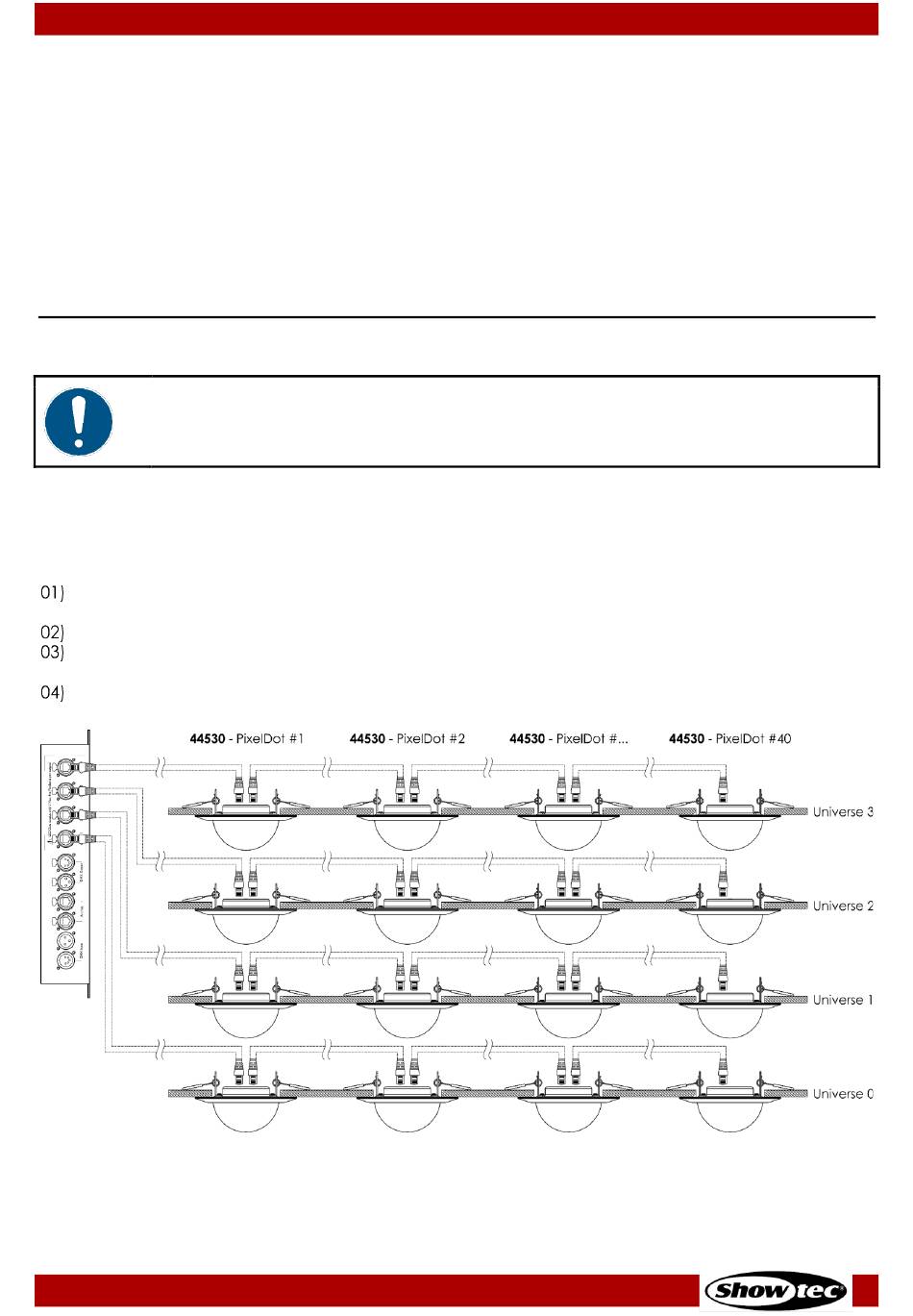

Afb. 07
