CanalDigitaal HD STARTERSSET Installatiehandleiding pagina 4
Verberg thumbnails
Zie ook voor HD STARTERSSET:
- Installatiehandleiding (8 pagina's) ,
- Installatiehandleiding (12 pagina's)
Advertenties

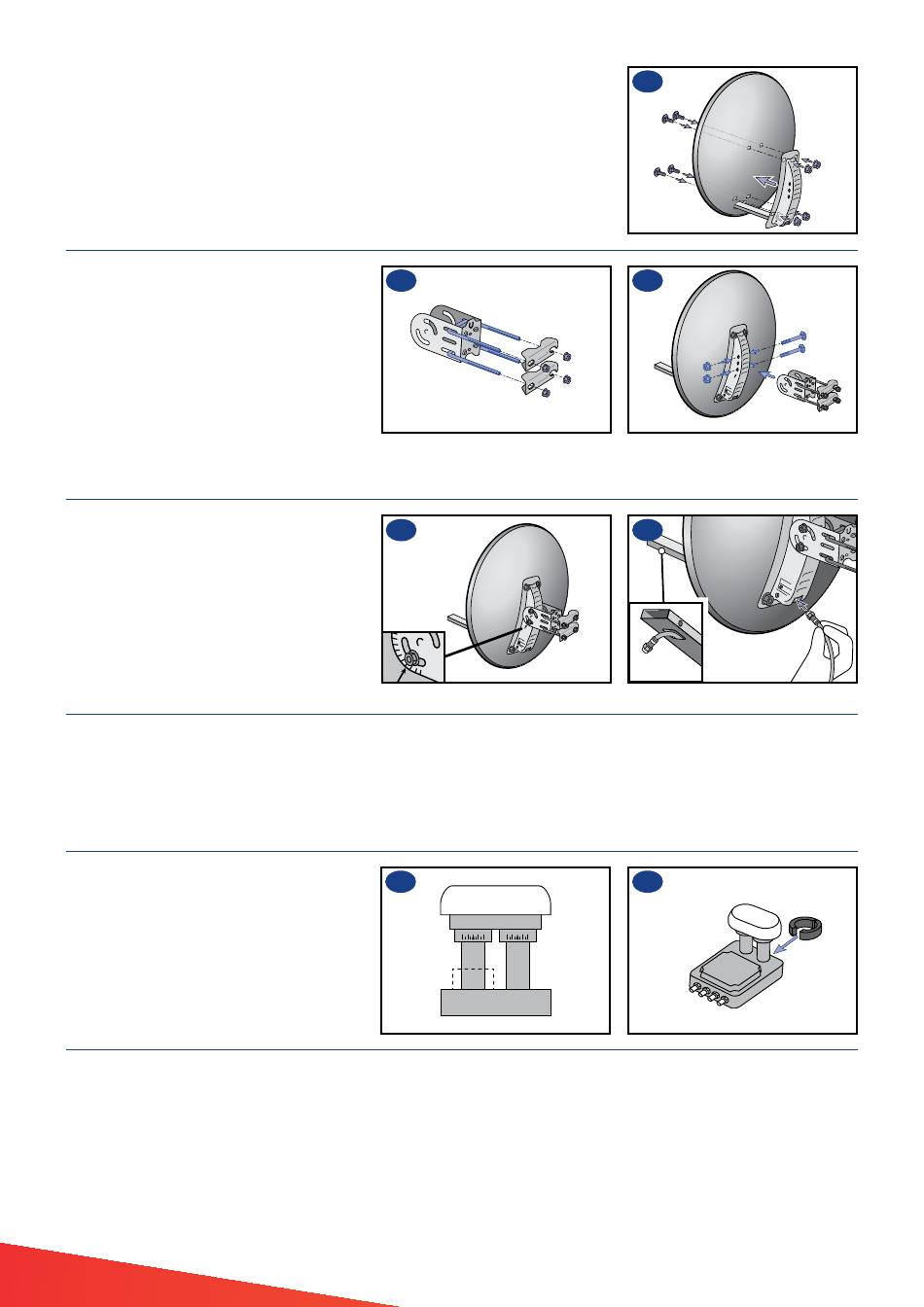

Steek de LNB-arm door de opening van de schotel.
■
Maak het bevestigingsstuk aan de achterzijde van de schotel vast met de 4 korte
■
schroeven en grote moeren.
■ Steek de 2 U-beugels door de
bevestigingsbeugel en draai deze erdoorheen.
■ Plaats de 2 klemmen op de uiteinden van de
U-beugels en schroef deze tot de helft vast
met de 4 grote moeren.
■ Zet de bevestigingsbeugel vast met de
2 lange schroeven en grote moeren
(schroef de moeren niet te stevig vast).
■ Pak de bevestigingsbeugel en zet deze vast op het bevestigingsstuk aan de achterzijde van de schotel.
■ Stel de verticale stand (elevatiehoek) van
de schotel voor Nederland in op 29° (zie
achterzijde schotel en zie het kompas voor
waarden op andere plekken in Europa).
■ Voer de coaxkabel vanaf de achterzijde door
de LNB-arm.
■ Schroef de moeren stevig vast.
5. DE DUO LNB MONTEREN EN BEVESTIGEN
Benodigdheden: DUO LNB (inclusief opvulstuk, bevestigingsklem en schroef), (kruiskop)schroevendraaier.
■ Plaats het ronde opvulstuk op de linker buis
(23,5°) van de DUO LNB.
■ Schuif het opvulstuk iets omhoog en klik beide
delen van de bevestigingsklem hieromheen.
5a
6a
7
23,5
19,2
4
4
5b
6b
8
