7
Externe boiler

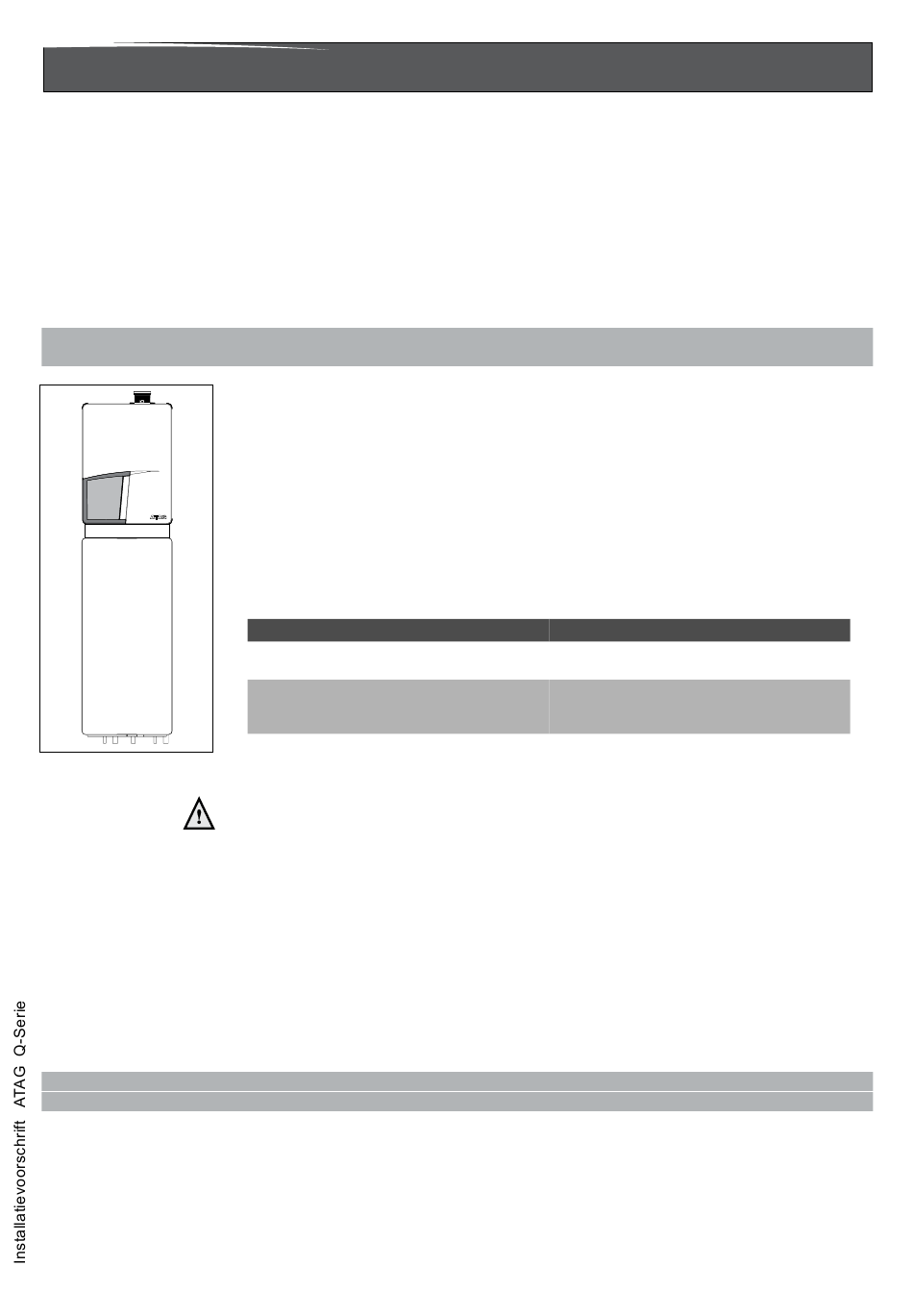

7.1 ATAG Comfort boiler
toestelcombinatie
Q 24 + CBV110
figuur 7.1.a
7.2 ATAG cv-zonneboiler
20
Op een ATAG Q kunnen diverse externe boilers, afhankelijk van de gestelde comfortei-
sen, aangesloten worden.
ATAG levert hiervoor:
- Comfort boilers hangend naast of onder een solo-ketel
- Comfort boilers staand naast een solo-ketel
- Zonneboiler als cv-zonneboiler naast een solo-ketel
Alle ketels zijn standaard voorzien van een interne boilerregeling. De bedrading van
de ATAG boilersensor en de driewegklep kan door middel van de betreffende stekker
aangesloten worden op het aansluitblok in de Control Tower (zie hoofdstuk 8).
De ATAG CBV/CBH Comfort boilers worden onder (V) of naast (H) de solo-ketel gehan-
gen. Zij beschikken over een ATAG boilersensor en driewegklep. De boilersensor en
de driewegklepmotor kunnen met de bijgeleverde stekker en bekabeling aangesloten
worden op de daarvoor bestemde positie op het aansluitblok van de Control Tower.
De ATAG CBS Comfort boilers worden staand naast de solo-ketel geplaatst. Deze boilers
beschikken alleen over een ATAG boilersensor.
Boilertype
CBV110
CBH110
CBS150
CBS200
CBS300
De Q 60S beschikt over een vermogen > 45 kW. Hierbij moet rekening gehouden
worden met de eisen die vermeld staan in het VeWin werkblad 4.4b.
Dit voorschrift stelt dat boilers die gecombineerd worden met verwarmingske-
tels met een opgesteld vermogen > 45 kW, voorzien moeten zijn van een dub-
bele scheiding.
Voor nadere informatie verwijzen we naar het installatievoorschrift van de boiler.
Een niet-ATAG boiler, die toegepast wordt in combinatie met een Q 51S of Q 60S, moet
minimaal over een cv-zijdig vermogen te beschikken van 40 kW resp. 45kW (minimaal
ø28mm spiraal). De maximaal toelaatbare drukval cv-zijdig is resp.20 en 10 kPa bij een
volumestroom van resp. 1417 en 1587 l/h.
Zie voor de hydraulische aansluiting installatievoorbeeld D.2 in Bijlage D.
Bij een cv-zonneboiler-installatie met een ATAG Q-Solo bevelen wij een ATAG CBHotTop
aan. Hiervoor verwijzen wij naar het installatievoorschrift ATAG Zonneboilers.
CBV/CBH
CBS
CBHotTop
geschikt voor type ketel
Q25S en Q38S
Q25S en Q38S en Q51S
Zie 7.1
Zie 7.1
Zie 7.2
