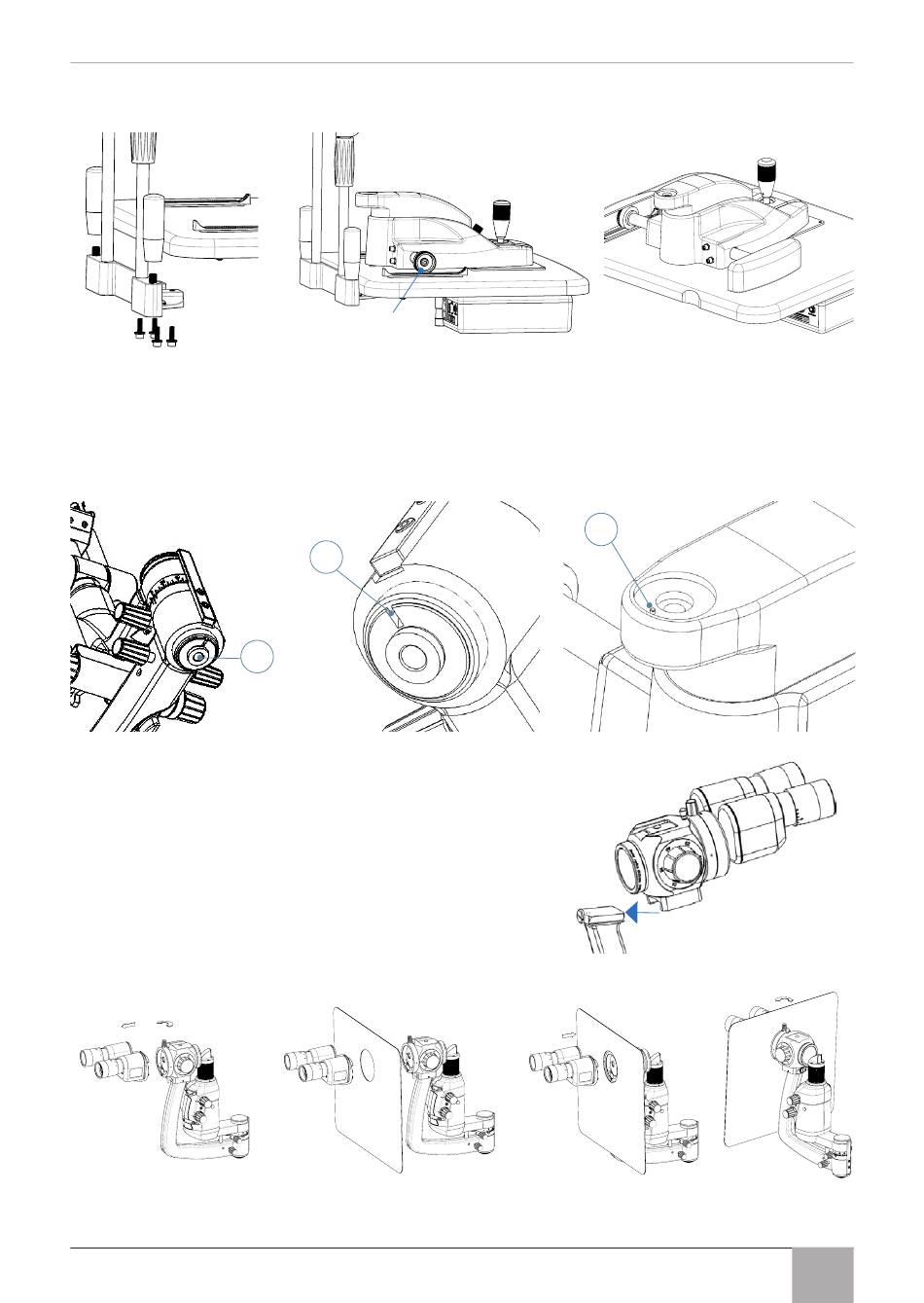

5.2 MONTEREN VERLICHTINGSTOREN
1. Verwijder de zeskantbout (a) van de voet van de verlichtingstoren en plaats vervolgens de
verlichtingstoren op de spleetlampvoet met de inkeping (b) van de voet en de pin (c) uitgelijnd.
Bevestig de toren aan de voet met de eerder verwijderde zeskantbout en draai hem vast met de
bijgeleverde sleutel.
2. Plaats de microscoopbehuizing voorzichtig op de arm en
zorg ervoor dat hij tot aan het eind wordt ingedrukt. Draai
vast met de veiligheidsknop aan de zijkant.
3. Bevestig het ademschild zoals op onderstaande
afbeeldingen wordt aangeduid.
Let op: De afbeeldingen tonen de montage op KSL-Z, maar het proces is identiek en toepasbaar op KSL-H.
Groeven
b
a
c
9
KSL-H van KEELER
schuiven om te stoppen en
vast te zetten
